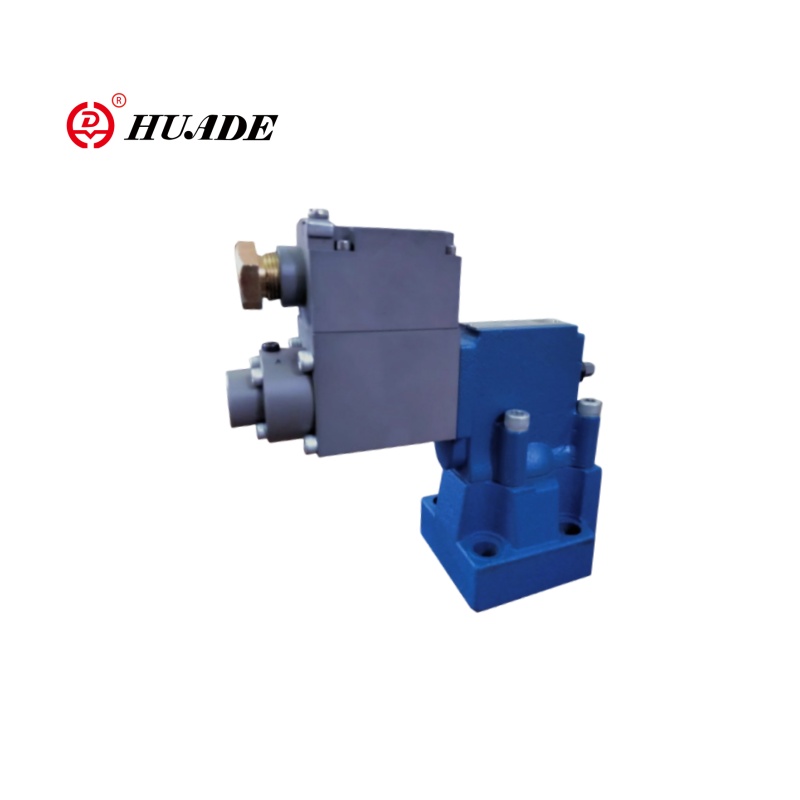

วาล์วระบายความดันป้องกันการระเบิด DBEM

Model:Explosion-proof Pressure Relief Valve DBEM

Huafilter จัดหา Huade Brand Brand Delief Relief Valve DBEM การแยกการระเบิดของวาล์ว DBEM รวมถึง EXD I และ EXD II C T4 DBEM วาล์วสัดส่วนการระเบิดนี้ได้รับการรับรอง CNEX รายงานการทดสอบทางเทคนิคของ CNEX ได้รับการอนุมัติจากการวิจัยทางวิทยาศาสตร์และสถาบันทดลองในกว่าสิบประเทศรวมถึง UL ในสหรัฐอเมริกา PTB ในเยอรมนี Nemko และ DNV ในนอร์เวย์ Baseefa และ Sira ในสหราชอาณาจักร CCVE ในรัสเซียและ TIIS ในญี่ปุ่น Huade Hydraulic เป็นแบรนด์ที่มีชื่อเสียงในอุตสาหกรรมไฮดรอลิกของจีน วาล์วป้องกันการระเบิด DBEM จาก Huade มีคุณภาพผลิตภัณฑ์ที่เชื่อถือได้และอายุการใช้งานที่ยาวนาน

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

เมื่อเปรียบเทียบกับวาล์วระบายความดันป้องกันการระเบิด DBE ชุดวาล์ว DBEM นั้นเหมาะสำหรับสถานการณ์ที่มีการตอบสนองแบบไดนามิกสูงและข้อกำหนดอัจฉริยะ ช่วงความดันในการทำงาน 50 ~ 315 บาร์อัตราการไหลสูงสุด 600 ลิตร/นาที (รุ่น DBEM 32) แรงดันไฟฟ้าที่ใช้งานได้คือ DC 24V DBEM DBEM ความดันป้องกันการระเบิดได้ใช้การออกแบบแบบบูรณาการพร้อมแอมพลิฟายเออร์ดิจิตอลแบบบูรณาการ (โมดูล OBE) การเดินสายแบบง่าย ๆ และโครงสร้างแกนวาล์วปลั๊ก

พารามิเตอร์ผลิตภัณฑ์ของวาล์วบรรเทาแรงดันระเบิด DBEM

ของเหลว	น้ำมันแร่เหมาะสำหรับซีล NBR และ FKM
	ฟอสเฟตเอสเตอร์สำหรับซีล FKM
ช่วงอุณหภูมิของเหลว℃	-30 ถึง +80 (NBR SEAL)
	-20 ถึง +80 (ซีล FKM)
ความหนืดช่วงมม.²/s	2.8 ถึง 380
ความเป็นเส้นตรง	± 3.5%
การทำซ้ำได้	＜± 2%
มีไฟฟ้า
แหล่งพลังงาน	DC
min.solenoid ปัจจุบัน MA	100
Max.solenoid ปัจจุบัน MA	800
ความต้านทานต่อขดลวด	19.5Ωที่ 20 ℃, ค่าสูงสุด warm: 28.8Ω
สถานะการทำงาน	ต่อเนื่อง
Max.working อุณหภูมิสิ่งแวดล้อม	+50 ℃
ฉนวนถึง DIN 40 050	IP65

คุณสมบัติผลิตภัณฑ์และการประยุกต์

คุณสมบัติ:

-sub-plate mounting:

- รูปแบบการพอร์ตไปยัง DIN 24 340 แบบฟอร์ม E และ ISO 6264

- สำหรับการติดตั้งใน manifolds

- 4 อันดับความดัน

- สูงสุด ข้อ จำกัด แรงดันเป็นทางเลือก

- ประเภทแอมพลิฟายเออร์ VT-2000 (ต้องสั่งแยกต่างหาก)

แอปพลิเคชัน:

วาล์วบรรเทาความดันป้องกันการระเบิด DBEM ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมน้ำมันและก๊าซระบบป้องกันการระเบิดทางเคมีและเภสัชกรรมเหมืองถ่านหินและอุปกรณ์ใต้ดินเรือและวิศวกรรมทางทะเล

ตัวอย่าง:

PLC ที่ป้องกันการระเบิด→ DBEM Valve (แอมพลิฟายเออร์ OBE แบบรวม) →เซ็นเซอร์ความดันป้องกันการระเบิด

รถบัส Profibus-DP

ฟังก์ชั่นและการกำหนดค่าของวาล์วระบายความดันป้องกันการระเบิด DBEM

วาล์วป้องกันแรงดันระเบิด DBEM เป็นวาล์วบรรเทาแรงดันที่ดำเนินการโดยนักบิน มันถูกใช้เพื่อตั้งค่าความดันในระบบไฮดรอลิกอย่างต่อเนื่องโดยสัญญาณไฟฟ้า

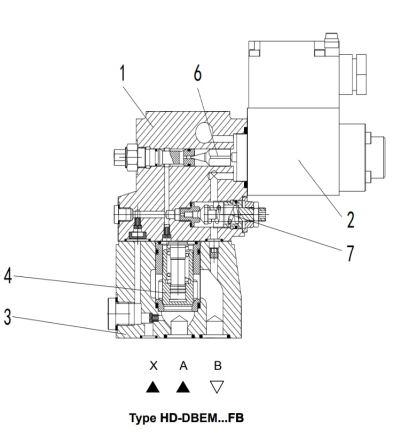

โดยพื้นฐานแล้ววาล์วเหล่านี้ประกอบด้วยวาล์วนำร่อง (1) ที่มีโซลินอยด์สัดส่วน (2) และวาล์วหลัก (3) ที่มีสปูลหลัก (4)

พิมพ์ HD-DBE ... FB

ขีด จำกัด ความดันนั้นสัมพันธ์กับค่ากระแสไฟฟ้าและตั้งค่าโดยโซลินอยด์สัดส่วน (2) ความดันระบบถูกนำไปใช้กับสปูลหลัก (4) ในเวลาเดียวกันความดันจะถูกนำไปใช้กับด้านสปริงที่โหลดของสปูลหลัก (4) และ Pilot Poppet (6) ผ่านทางปาก (5) ที่วาล์วนำร่อง (1) หากแรงไฮดรอลิกเกินกำลังโซลินอยด์นักบิน (6) จะเปิดขึ้น ของเหลวนำร่องสามารถไหลกลับไปที่ถังและการลดลงของแรงดันที่เกิดจาก orifices ส่งผลกระทบต่อแกนหลัก (4) จากนั้นสปูลหลัก (4) จะเปิดช่องจากปั๊มไปยังถัง

พิมพ์ HD-DBEM ... FB

ทางเลือกวาล์วสามารถจัดหาได้ด้วยวาล์วควบคุมนักบินสปริงเพิ่มเติม (7) เพื่อความปลอดภัยความดันสูงสุด (ความปลอดภัยของแรงดันซ้ำซ้อน)
