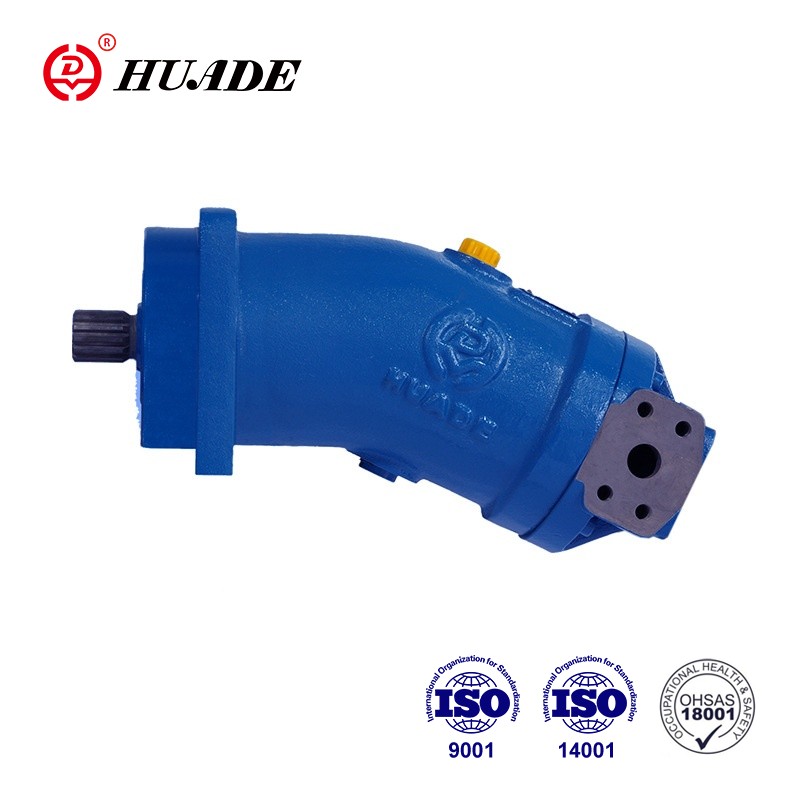

มอเตอร์ยึดลูกสูบตามแนวแกน A2FE Series 6

มอเตอร์แบบลูกสูบคงที่ A2FE ซีรีส์ 6 มีบทบาทสำคัญในเครื่องจักรอุตสาหกรรม เนื่องจากความเร็วสูง แรงบิดที่มาก และอัตราส่วนกำลังต่อน้ำหนัก ตลอดจนประสิทธิภาพโดยรวมที่สูง จึงเป็นตัวเลือกที่เหมาะสำหรับอุปกรณ์อุตสาหกรรมหลายประเภท ประสิทธิภาพการทำงานที่เหนือกว่าและมีเสถียรภาพของมอเตอร์ A2FE ทำให้เป็นแหล่งพลังงานที่ต้องการในอุปกรณ์และเครื่องจักรอุตสาหกรรมหลายประเภท

 พารามิเตอร์ผลิตภัณฑ์ของมอเตอร์แกนลูกสูบคงที่ A2FE Series 6

■ซีลเพลา…รับแรงดันได้

☑อายุการใช้งานของซีลเพลาจะขึ้นอยู่กับความเร็วของชุดลูกสูบตามแนวแกนและความดันท่อระบายของเคส (ความดันเคส)

☑ความดันแตกต่างเฉลี่ย 2 บาร์ระหว่างเคสและความดันโดยรอบจะต้องไม่เกินอย่างถาวรที่อุณหภูมิการทำงานปกติ

☑สำหรับความดันแตกต่างที่สูงขึ้นที่ความเร็วลดลง โปรดดูแผนภาพ

อนุญาตให้เพิ่มแรงดันชั่วขณะ (t < 0.1 วินาที) สูงถึง 10 บาร์ อายุการใช้งานของซีลเพลาจะลดลงตามความถี่ของแรงดันที่เพิ่มขึ้น

☑ความดันเคสต้องเท่ากับหรือสูงกว่าสภาพแวดล้อม

■ทิศทางการไหล

■ ช่วงความเร็ว

☑ ไม่จำกัดความเร็วขั้นต่ำ nmin หากต้องการความสม่ำเสมอของการเคลื่อนที่ ความเร็ว nmin ต้องไม่น้อยกว่า 50 rpm ดูตารางค่าสำหรับความเร็วสูงสุด

■ ตลับลูกปืนมีอายุการใช้งานยาวนาน

☑ ขนาด 250,355

☑ เพื่ออายุการใช้งานที่ยาวนานและใช้กับน้ำมันไฮดรอลิก HF ขนาดภายนอกเหมือนกันกับมอเตอร์ที่มีตลับลูกปืนมาตรฐาน สามารถแปลงเป็นตลับลูกปืนที่มีอายุการใช้งานยาวนานในภายหลังได้

☑แนะนำให้ใช้แบริ่งและการล้างเคสผ่านทางพอร์ต U

■พอร์ต

พอร์ต	พอร์ตสำหรับ	แผนภาพ
เอ บี T	พอร์ตการทำงาน พอร์ตระบายน้ำ

คุณสมบัติผลิตภัณฑ์และการใช้งานของมอเตอร์แกนลูกสูบคงที่ A2FE ซีรีส์ 6

คุณสมบัติ:

มอเตอร์ HD-A2FE ขนาด 28~355 ซีรีส์ 6

แรงดันที่กำหนด 400 บาร์ แรงดันสูงสุด 450 บาร์

■มอเตอร์ปลั๊กอินแบบคงที่พร้อมกลุ่มโรตารี่ลูกสูบเรียวตามแนวแกนของแกนงอ

การออกแบบสำหรับไดรฟ์อุทกสถิตในวงจรเปิดและปิด

■ การบูรณาการที่กว้างขวางในกระปุกเกียร์แบบกลไกเนื่องจากการติดตั้งแบบฝัง

หน้าแปลนที่อยู่ตรงกลางเคส (ประหยัดพื้นที่อย่างมาก

การก่อสร้าง)

■ ขนาดเล็ก ประสิทธิภาพโดยรวมสูง อุปกรณ์ครบชุด พร้อมประกอบและ

ผ่านการทดสอบแล้ว ติดตั้งง่าย เพียงเสียบเข้ากับกระปุกเกียร์แบบกลไก หมายเลข 1

ข้อกำหนดการกำหนดค่าที่ต้องสังเกตเมื่อติดตั้ง

แอปพลิเคชัน:

มอเตอร์ดิสเพลสเมนต์ลูกสูบแกนแกนงอ A2FE สามารถใช้ในเครื่องจักรก่อสร้าง สถานีปั๊มไฮดรอลิก แท่นขุดเจาะ เครื่องพ่นทราย อุปกรณ์ทำกระดาษ เครื่องจักรงานถนน และอุปกรณ์อื่นๆ เพื่อให้การสนับสนุนพลังงานที่มั่นคงและเชื่อถือได้สำหรับการทำงานของอุปกรณ์เหล่านี้
