Axial Piston มอเตอร์คงที่ A2FM มีความสามารถในการปรับตัวและความยืดหยุ่นสูงมาก เหมาะสำหรับการใช้งานทั้งแบบเปิดและวงจรปิด มอเตอร์มีลักษณะของการออกแบบขนาดกะทัดรัดประสิทธิภาพโดยรวมสูงและการใช้งานที่ประหยัดและใช้งานได้จริง
■ซีลเพลา…การโหลดแรงดันที่อนุญาต
ife อายุการใช้งานของซีลเพลาได้รับอิทธิพลจากความเร็วของหน่วยลูกสูบตามแนวแกนและความดันระบายน้ำ (ความดันกรณี)
☑ความดันค่าเฉลี่ยที่แตกต่างกันของ 2 บาร์ระหว่างเคสและความดันโดยรอบอาจไม่เกินที่อุณหภูมิการทำงานปกติ
☑สำหรับความดันที่แตกต่างที่สูงขึ้นที่ความเร็วลดลงดูไดอะแกรม อนุญาตให้ใช้แรงดันชั่วขณะ (t <0.1 s) สูงสุด 10 บาร์ อายุการใช้งานของซีลเพลาลดลงเมื่อเพิ่มความถี่ของความดันแหลม
pressure ความดันเคสต้องเท่ากับหรือสูงกว่าความดันโดยรอบ
■ช่วงอุณหภูมิ
☑ซีลเพลา FKM อาจใช้สำหรับอุณหภูมิระบายน้ำจาก -25 ° C ถึง +115 ° C
☑สำหรับกรณีการใช้งานด้านล่าง -25 ° C จำเป็นต้องมีซีลเพลา NBR (ช่วงอุณหภูมิที่อนุญาต -40 ° C ถึง +90 ° C) สเตรทเพลาซีลในข้อความธรรมดาเมื่อสั่งซื้อ กรุณาติดต่อเรา
■ทิศทางของการไหล
| ทิศทางของการหมุนดูบนเพลาไดรฟ์ | ทิศทางของการไหล |
| ตามเข็มนาฬิกา (r) | A → B |
| ทวนเข็มนาฬิกา (L) | B → A |
■ช่วงความเร็ว
☑ไม่ จำกัด ความเร็วต่ำสุด Nmin หากจำเป็นต้องมีความสม่ำเสมอของการเคลื่อนไหวความเร็ว Nmin จะต้องไม่น้อยกว่า 50 รอบต่อนาที ดูตารางของค่าสำหรับความเร็วสูงสุด
■แบริ่งชีวิตที่ยาวนาน
☑ขนาด 250 ～ 500
☑สำหรับอายุการใช้งานที่ยาวนานและใช้กับของเหลวไฮดรอลิก HF ขนาดภายนอกที่เหมือนกันเป็นมอเตอร์ที่มีแบริ่งมาตรฐาน การแปลงที่ตามมาเป็นตลับลูกปืนที่มีอายุยืนยาวเป็นไปได้
แนะนำให้ใช้ case และ case ผ่านพอร์ต U
■การไหลเวียน ... แนะนำ
| ขนาด | 250 | 355 | 500 |
| qvล้าง (l/min) | 10 | 16 | 16 |
| พอร์ต | พอร์ตสำหรับ | แผนผัง |
|
A, B T |
พอร์ตที่ใช้งานได้ พอร์ตระบายน้ำ |
|
คุณสมบัติ:

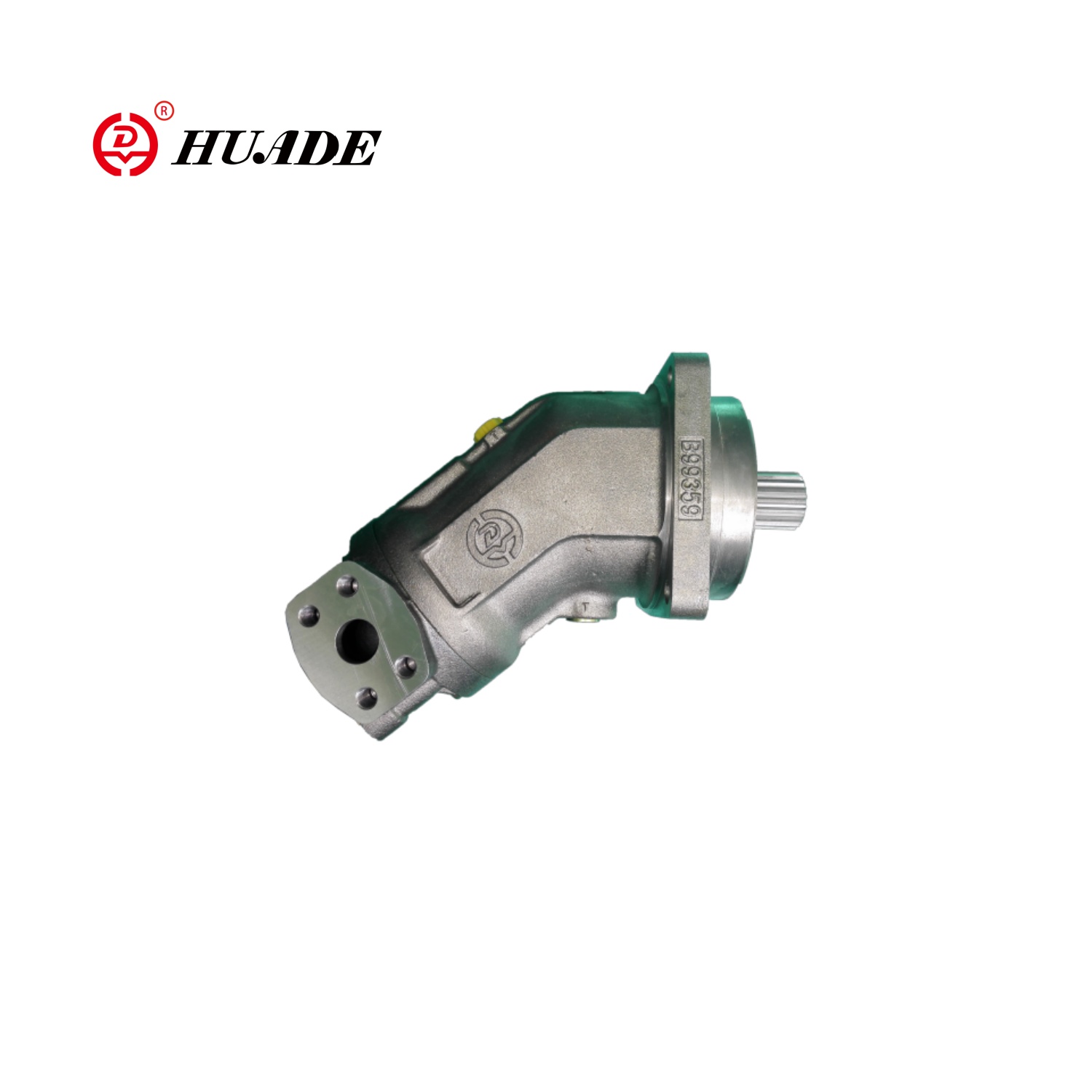

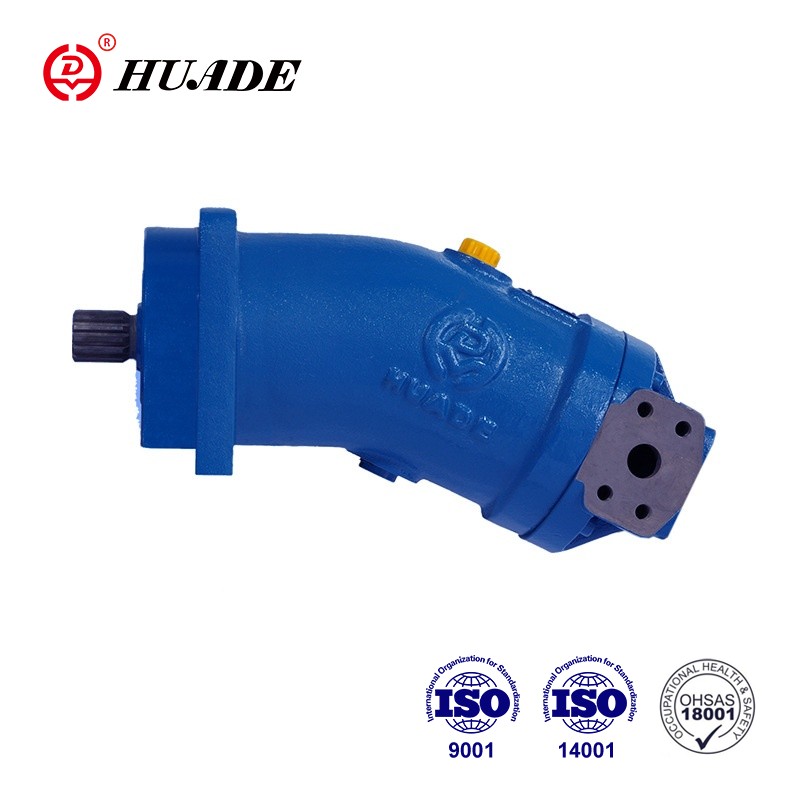

Motor HD-A2FM ขนาด 5 ~ 500 series 6
แรงดันเล็กน้อย 400 บาร์/แรงดันสูงสุด 450 บาร์
▶มอเตอร์คงที่ด้วยกลุ่มโรตารี่ลูกสูบแบบเรียวเรียวของการออกแบบแกนโค้งงอสำหรับ
ไดรฟ์ไฮโดรสแตติกในวงจรเปิดและปิด
▶สำหรับใช้ในแอปพลิเคชันมือถือและที่อยู่กับที่
ขึ้นอยู่กับการไหลของปั๊มและการกระจัดของมอเตอร์
▶ขนาดที่สำเร็จการศึกษาอย่างประณีตอนุญาตให้ปรับตัวได้อย่างกว้างขวางกับเคสไดรฟ์
▶ความหนาแน่นพลังงานสูงขนาดเล็กประสิทธิภาพรวมสูงลักษณะการเริ่มต้นที่ดีการออกแบบที่ประหยัดลูกสูบเรียวชิ้นเดียวกับแหวนลูกสูบสำหรับการปิดผนึก
แอปพลิเคชัน:
A2FM Axis Axial Piston Motor Displacement Motor นั้นใช้กันอย่างแพร่หลายในเครื่องจักรเคลื่อนที่และโอกาสอุตสาหกรรมต่าง ๆ เช่นรถขุด, เครน, รถตัก, ลูกกลิ้ง, เครื่องผสมคอนกรีตและเครื่องจักรและอุปกรณ์หนักอื่น ๆ สาขาอุตสาหกรรม
