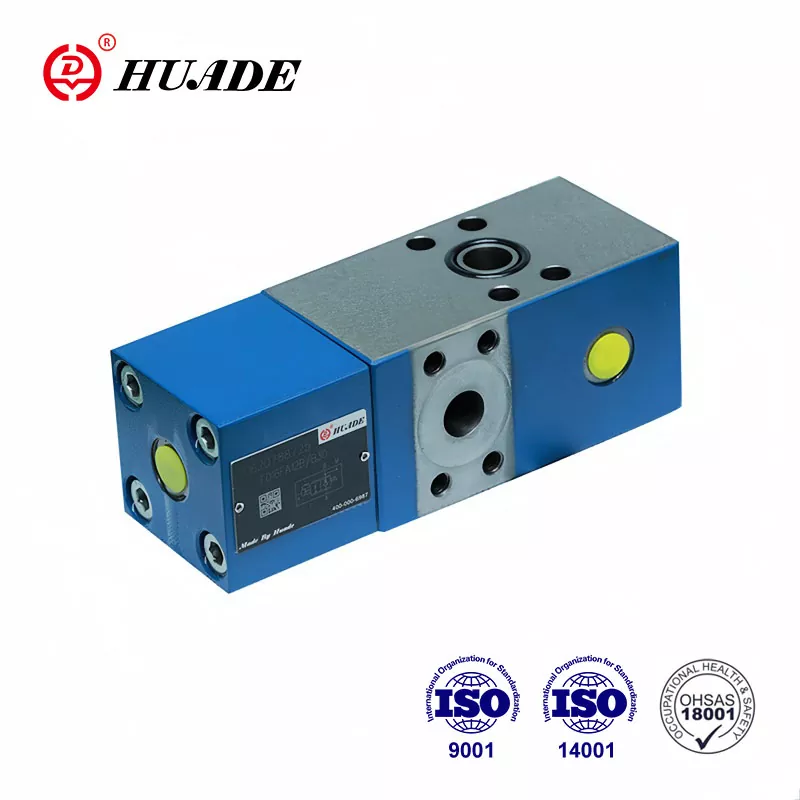

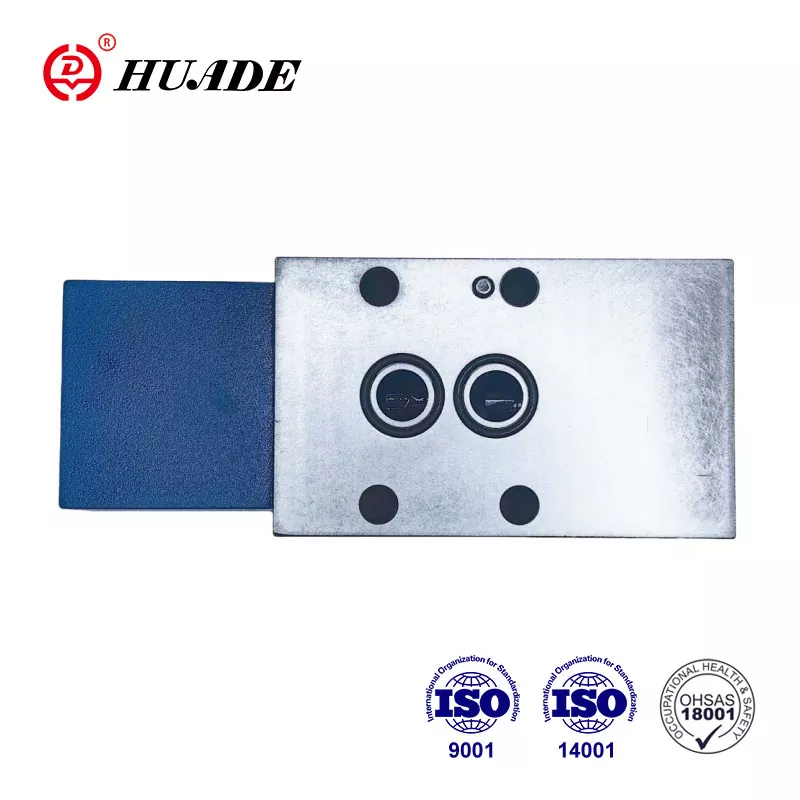

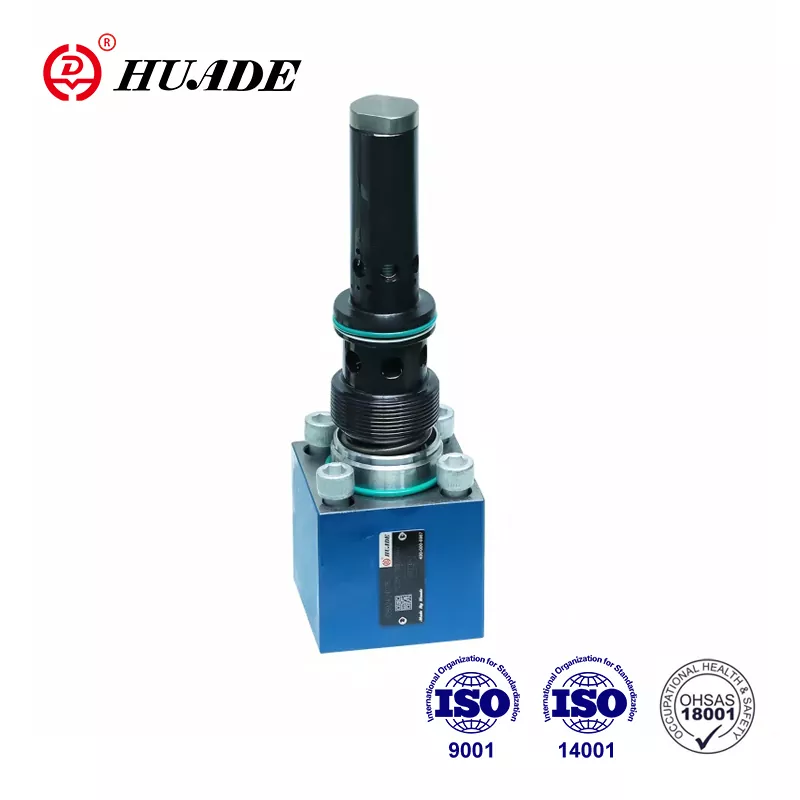

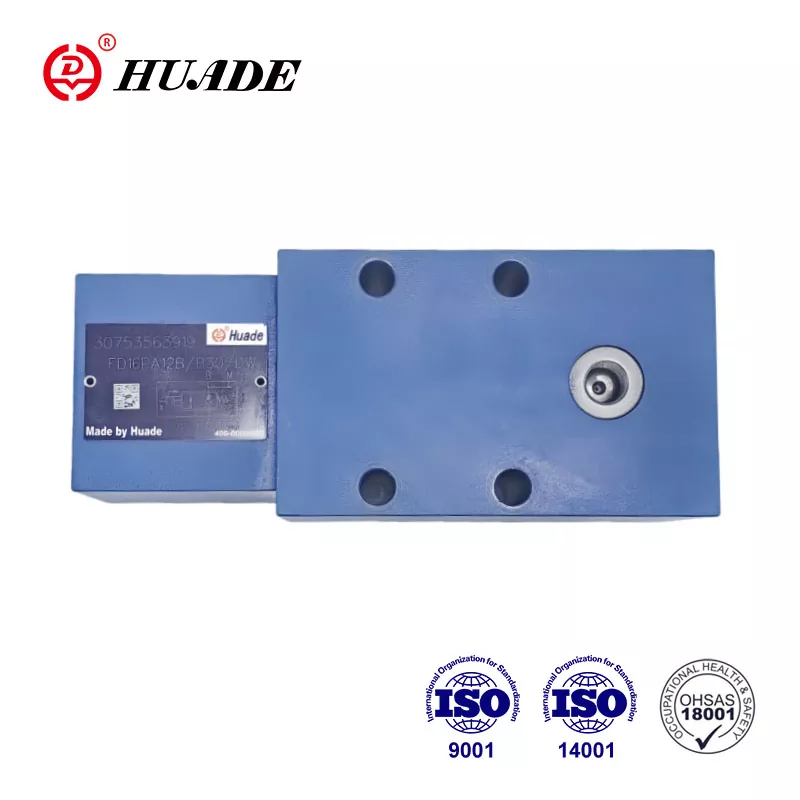

เช็ค-คิว-มิเตอร์วาล์ว FD 32

Huafilter เป็นผู้จัดจำหน่ายที่ได้รับอนุญาตของ Huade Hydraulic โดยจัดหาวาล์ว Huade® check-Q-meter FD 32 เป็นหลัก ผลิตภัณฑ์ไฮดรอลิกของ Huade ได้มาตรฐานสากลด้วยราคาที่ต่ำกว่าเสมอ เรารับประกันคุณภาพของวาล์วเช็ค-คิว-มิเตอร์เป็นเวลาหนึ่งปี หากวาล์วมีปัญหาด้านคุณภาพ เราจะคืนเงินให้คุณโดยไม่มีเงื่อนไข นอกจากนี้เรายังมีวิศวกรมืออาชีพที่สามารถให้การสนับสนุนทางเทคนิคได้

วาล์วเช็คคิวมิเตอร์ Huade® FD 32 สามารถใช้ในระบบไฮดรอลิกต่างๆ เพื่อควบคุมการไหล สามารถแข่งขันกับสินค้าที่มีชื่อเสียงและมีคุณภาพดีและราคาที่ต่ำกว่าได้ ความร่วมมือระยะยาวทั้งสองกับ Rexroth ช่วยให้วาล์วไหลที่ผลิตโดย Huade Hydraulic อยู่ในระดับเดียวกับผลิตภัณฑ์ Rexroth ด้วยจุดขายที่เป็นเอกลักษณ์เหล่านี้ วาล์วเช็ค-คิวมิเตอร์ของ Huade® จึงได้รับความนิยมในหมู่ผู้บริโภคชาวจีน

พารามิเตอร์ผลิตภัณฑ์ของ Check-Q-Meter Valve FD 32

แรงดันใช้งาน พอร์ต A, X (MPa)	ถึง 31.5
แรงดันใช้งาน พอร์ต B (MPa)	ถึง 42
ความดันไพล็อต พอร์ต X (ช่วงการควบคุมการไหล) (MPa)	ขั้นต่ำ 2 ถึง 3.5, สูงสุด 31.5
ความดันแคร็ก A ถึง B (MPa)	0.2
การตั้งค่าความดันสำหรับวาล์วระบายแรงดันรอง (MPa)	ถึง 40
อัตราการไหล (ลิตร/นาที)	80 (ไซส์ 12) 200 (ไซส์ 16) 320 (ไซส์25) 560 (ไซส์32)
อัตราส่วนพื้นที่ก่อนเปิด	พื้นที่ที่นั่งก้าน/พื้นที่แกนม้วนนักบิน = 1/20
ช่วงอุณหภูมิของของเหลวความดัน (℃)	-30 ถึง+80
ช่วงความหนืด (มม. ²/s)	10 ถึง 800
ของเหลวความดัน	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)

คุณลักษณะของผลิตภัณฑ์และการใช้งาน Check-Q-Meter Valve FD 32

คุณสมบัติ:

▶ รูปแบบการย้ายไปยัง DIN 24 340 จาก D,ISO 5781 และ CETOP - RP 121H

▶ เช็ควาล์วควบคุมด้วยไพล็อต ไม่มีรอยรั่ว เช็คคิวมิเตอร์จะควบคุมการไหลย้อนกลับ Q2 โดยสัมพันธ์กับการไหลที่มุ่งตรงไปยังด้านตรงข้ามของแอคทูเอเตอร์ Q1 โดยจะต้องคำนึงถึงอัตราส่วนพื้นที่ ( Q2=Q1φ ) ของกระบอกสูบด้วย

▶ วาล์วบายพาส ไหลอิสระในทิศทางตรงกันข้าม

▶ วาล์วระบายแรงดันรองในตัวที่เป็นอุปกรณ์เสริม (สำหรับวาล์วที่มีการเชื่อมต่อหน้าแปลนเท่านั้น)

แอปพลิเคชัน:

วาล์วเช็คคิวมิเตอร์ FD12 ใช้เพื่อควบคุมความเร็วของมอเตอร์ไฮดรอลิกและกระบอกสูบโดยไม่ขึ้นอยู่กับโหลด (ป้องกันการวิ่งหนี) นอกจากนี้ยังมีฟังก์ชันแยกเพื่อความปลอดภัยของท่อแตก

ส่วนและสัญลักษณ์ของ Check-Q-Meter Valve FD 32

เช็คคิวมิเตอร์ประกอบด้วยตัวเครื่อง (1), ก้านหลัก (2), ส่วนนำร่อง (3), แกนนำ (4), แกนทำให้หมาด ๆ (5) และแกนนำ (6)

โครงสร้างของเช็ค-คิว-มิเตอร์วาล์ว FD 32

สัญลักษณ์ของวาล์ว FD Check-Q-Meter

ตัวอย่างวงจร

บันทึก:

เช็คคิวมิเตอร์สองตัวไม่สามารถใช้ในการควบคุมกระบอกสูบสองกระบอกซึ่งถูกบังคับให้เคลื่อนที่ด้วยกลไกด้วยกัน เนื่องจากไม่สามารถรับประกันการซิงโครไนซ์และแรงดันเท่ากันในแต่ละกระบอกสูบได้

ดังนั้น กระบอกสูบจึงต้องติดตั้งเช็ควาล์วแบบควบคุมด้วยไพล็อตรุ่น SL สองตัว เช็ค-คิว-มิเตอร์จะติดตั้งอยู่ในท่อร่วม

ในกรณีนี้ แรงดันโหลดต้องไม่เกิน 20MPa!
