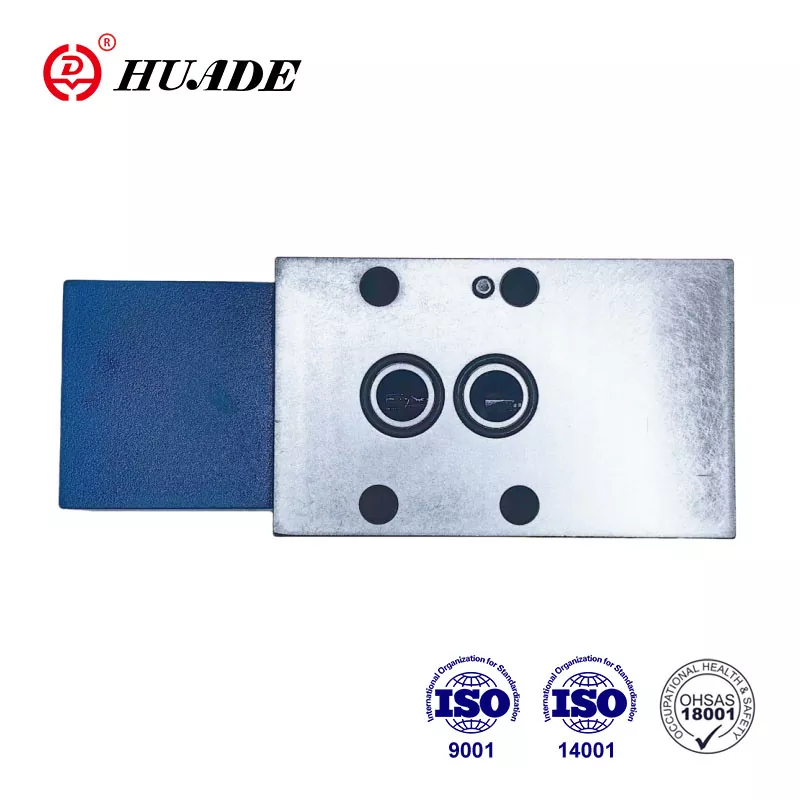

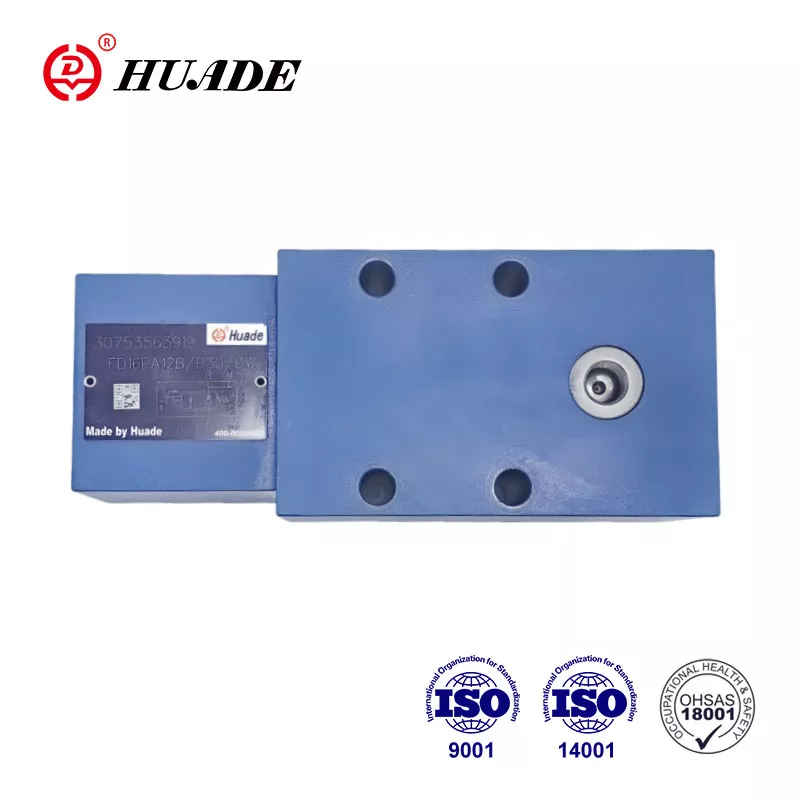

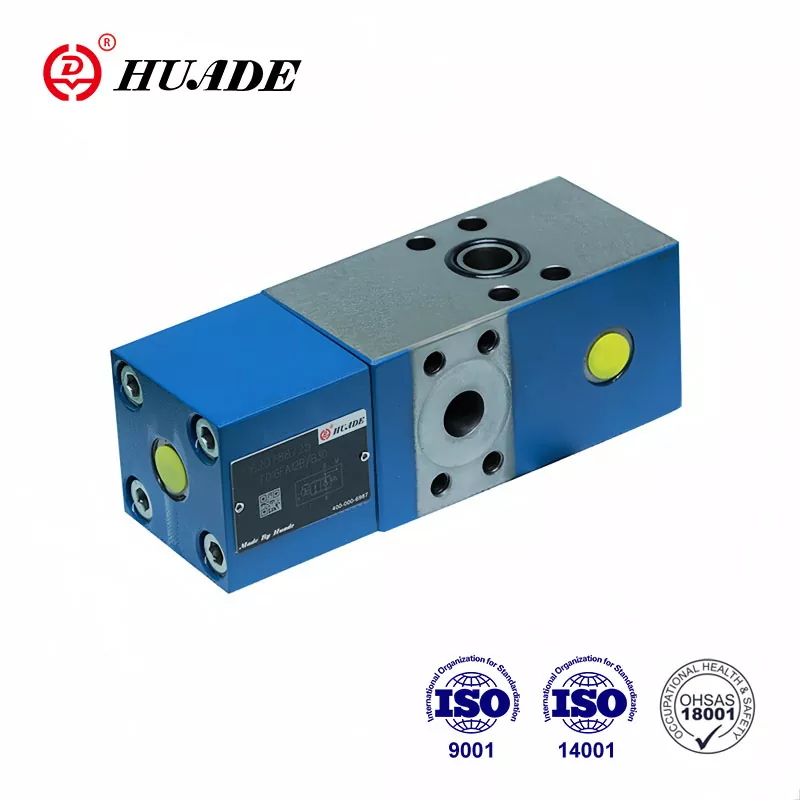

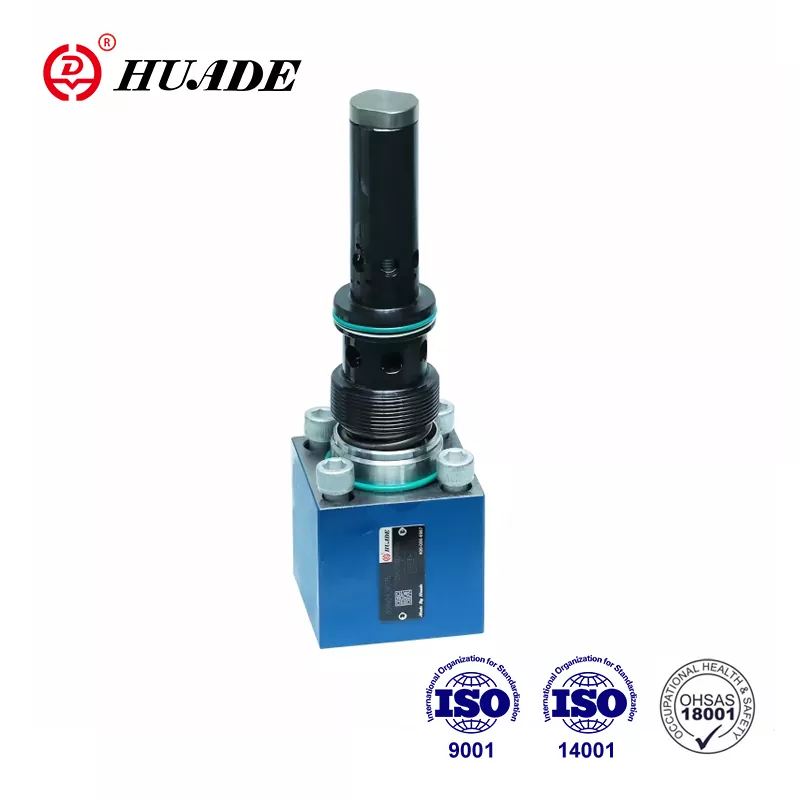

Check-Q-Meter Valve FD 25

Check-Q-Meter Valve FD 25 เป็นอุปกรณ์วาล์วพิเศษซึ่งส่วนใหญ่ใช้เพื่อรักษาสมดุลการไหลในระบบไฮดรอลิกและตรวจสอบให้แน่ใจว่าการทำงานที่มั่นคงของระบบ เหตุผลที่Huade® FD 25 วาล์วตรวจสอบ Q-meter ชนะความน่าเชื่อถือของผู้ใช้กว้างเป็นหลักเนื่องจากคุณภาพสูงและราคาค่อนข้างต่ำ บรรจุภัณฑ์ของผลิตภัณฑ์สามารถปรับแต่งได้เช่นบรรจุภัณฑ์กล่องมาตรฐานบรรจุภัณฑ์กล่องไม้บรรจุภัณฑ์กล่องไม้อัดบรรจุภัณฑ์กันน้ำพลาสติก ฯลฯ

พารามิเตอร์ผลิตภัณฑ์ของวาล์ว-Q-meter FD 25

คุณลักษณะผลิตภัณฑ์และแอปพลิเคชันของวาล์วตรวจสอบ Q-meter FD 25

คุณสมบัติ:

▶รูปแบบการพอร์ตไปยัง DIN 24 340 จาก D, ISO 5781 และ CETOP - RP 121H

▶วาล์วตรวจสอบที่ดำเนินการโดยนักบินปราศจากการรั่วไหล check-q-meter ควบคุมการไหลกลับมา Q2 ที่สัมพันธ์กับการไหลที่ถูกนำไปยังด้านตรงข้ามของแอคทูเอเตอร์ Q1 ด้วยกระบอกสูบอัตราส่วนพื้นที่ (Q2 = Q1φ) จะต้องคำนึงถึง

▶บายพาสวาล์วไหลฟรีในทิศทางตรงกันข้าม

▶วาล์วระบายความดันรองในตัว (สำหรับวาล์วที่มีการเชื่อมต่อหน้าแปลน)

แอปพลิเคชัน:

Check-Q-Meters Valves FD25 ใช้ในระบบไฮดรอลิกเพื่อมีอิทธิพลต่อความเร็วของมอเตอร์ไฮดรอลิกและกระบอกสูบที่เป็นอิสระจากภาระ (ป้องกันไม่ให้วิ่งออกไป) นอกจากนี้ยังมีฟังก์ชั่นที่แยกได้เพื่อความปลอดภัยของท่อ

ส่วนและสัญลักษณ์ของวาล์วตรวจสอบ-Q-meter FD 25

Check-q-meter ประกอบด้วยที่อยู่อาศัย (1), Poppet หลัก (2), ส่วนนักบิน (3), นักบินสปูล (4), หมาด ๆ สปูล (5) และการทำให้หมาด ๆ นักบิน (6)

โครงสร้างของวาล์ว Check-q-meter FD

สัญลักษณ์ของวาล์ว Check-q-meter FD

ตัวอย่างวงจร

บันทึก:

ไม่สามารถใช้ Check-q-meters สองตัวเพื่อควบคุมสองกระบอกซึ่งถูกบังคับให้เคลื่อนย้ายไปด้วยกันเนื่องจากการซิงโครไนซ์และความดันเดียวกันไม่สามารถรับประกันได้ในแต่ละกระบอกสูบ

ดังนั้นกระบอกสูบจะต้องติดตั้งวาล์วตรวจสอบนักบินสองตัวพิมพ์ sl. การตรวจสอบ-q-meter ติดตั้งในสายทั่วไป

ในกรณีนี้แรงดันโหลดจะต้องไม่เกิน 20MPa!
