วาล์วเหล่านี้มีอยู่ทุกที่รอบตัวเรา คุณจะพบพวกมันได้ในรถขุดที่กำลังขุดฐานราก รถยกที่ขนย้ายกล่องในโกดัง และแม้แต่ในระบบควบคุมเครื่องบิน หากไม่มีวาล์วเหล่านี้ เครื่องจักรหนักจะไม่สามารถควบคุมได้
วาล์วเหล่านี้ทำงานอย่างไร?
ส่วนหลัก
วาล์วควบคุมทิศทางแบบไฮดรอลิกทุกตัวมีสามส่วนหลักที่ทำงานร่วมกัน:
1. ตัววาล์ว
ตัววาล์วเป็นเหมือนบ้านที่ทุกอย่างเกิดขึ้น มักทำจากวัสดุที่แข็งแรง เช่น เหล็กหรืออลูมิเนียม ข้างในมีรูเจาะอย่างระมัดระวังเรียกว่าพอร์ต พอร์ตเหล่านี้มีชื่อพิเศษ:
- พอร์ตพี:เมื่อมีของเหลวที่มีแรงดันเข้ามา
- ทีพอร์ต:โดยที่ของเหลวกลับคืนสู่ถัง
- พอร์ต A และ B:บริเวณที่ของไหลไปเพื่อเคลื่อนย้ายกระบอกสูบหรือมอเตอร์
2. องค์ประกอบการควบคุม
นี่คือส่วนที่เคลื่อนไหวซึ่งควบคุมของไหลจริงๆ มีสองประเภทหลัก:
แกนม้วนสาย:ชิ้นส่วนเลื่อนทรงกลมที่ดูเหมือนดินสอที่มีส่วนกว้างกว่า ขณะที่มันเลื่อนไปมา มันจะเปิดและปิดช่องทางต่างๆ ของของเหลว
ก้าน:ชิ้นส่วนรูปทรงกรวยที่ทำงานเหมือนจุกไม้ก๊อกในขวด ปิดแน่นมากเมื่อปิด แต่สามารถเปิดเพื่อให้ของเหลวผ่านได้
3. แอคชูเอเตอร์
นี่คือสิ่งที่ย้ายองค์ประกอบควบคุม ประเภททั่วไป ได้แก่:
- สปริงที่ดันวาล์วกลับสู่ตำแหน่งที่ปลอดภัย
- โซลินอยด์ (แม่เหล็กไฟฟ้า) ที่เคลื่อนที่เมื่อได้รับพลังงาน
- คันโยกแบบแมนนวลสำหรับการใช้งานด้วยมือ
- การควบคุมนักบินที่ใช้แรงดันของระบบเอง
ของไหลไหลอย่างไร.
ลองใช้ตัวอย่างง่ายๆ กับกระบอกไฮดรอลิก:
ตำแหน่งที่เป็นกลาง:เมื่อวาล์วอยู่ที่ตำแหน่งตรงกลาง กระบอกสูบจะยังคงอยู่ ของเหลวอาจถูกปิดกั้นหรือปล่อยให้ไหลกลับถัง ทั้งนี้ขึ้นอยู่กับการออกแบบวาล์ว
ขยายตำแหน่ง:วาล์วเชื่อมต่อพอร์ตแรงดัน (P) เข้ากับพอร์ต A เพื่อส่งของเหลวเพื่อขยายกระบอกสูบ ในเวลาเดียวกัน ของไหลจากอีกด้านหนึ่งของกระบอกสูบจะไหลกลับผ่านพอร์ต B ไปยังถัง (T)
ถอนตำแหน่ง:ตอนนี้วาล์วเปลี่ยน แรงดันไปที่พอร์ต B เพื่อหดกระบอกสูบ ในขณะที่ของไหลไหลกลับจากพอร์ต A ไปยังถัง
ประเภทของวาล์วควบคุมทิศทางไฮดรอลิก
โดยการออกแบบภายใน
สปูลวาล์ว
เหล่านี้เป็นประเภทที่พบบ่อยที่สุด แกนม้วนจะเลื่อนอยู่ภายในตัววาล์วเพื่อสร้างเส้นทางการไหลที่แตกต่างกัน
จุดดี:
- สามารถจัดการการดำเนินงานที่ซับซ้อนได้หลายตำแหน่ง
- ความต้านทานต่อการไหลของของไหลต่ำ
- หลากหลายและใช้กันอย่างแพร่หลาย
ไม่ค่อยดีนัก:
- ช่องว่างเล็กๆ ทำให้ของเหลวบางส่วนรั่วไหลภายในได้
- สามารถติดได้หากของเหลวสกปรก
ก้านวาล์ว
สิ่งเหล่านี้ใช้องค์ประกอบรูปทรงกรวยหรือลูกบอลที่ผนึกแน่นกับที่นั่ง
จุดดี:
- แทบไม่มีการรั่วไหลภายใน
- ทำงานได้ดีกับของเหลวสกปรก
- เหมาะสำหรับการบรรทุกของหนัก
ไม่ค่อยดีนัก:
- จำกัดเพียงฟังก์ชันเปิด/ปิดธรรมดา
- ต้องใช้กำลังมากขึ้นในการดำเนินการ
โดยวิธีการดำเนินการ
วาล์วแบบแมนนวล:ควบคุมด้วยมือโดยใช้คันโยก ลูกบิด หรือปุ่ม เรียบง่ายและเชื่อถือได้ แต่ต้องมีคนอยู่ที่นั่นเพื่อใช้งาน

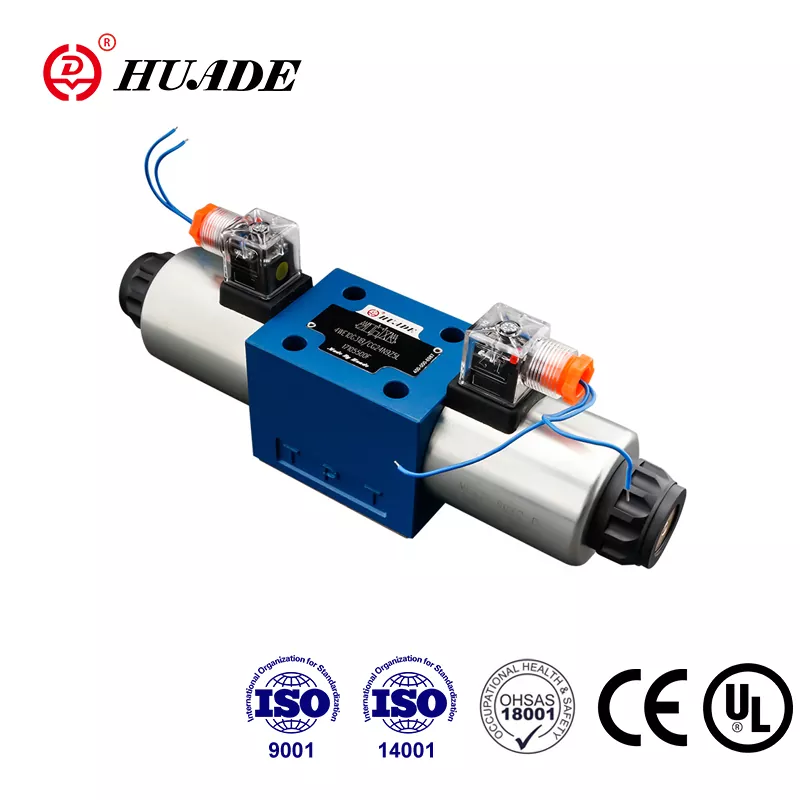

โซลินอยด์วาล์ว:ใช้พลังงานไฟฟ้าในการทำงาน สิ่งเหล่านี้เหมาะสำหรับระบบอัตโนมัติและสามารถควบคุมได้ด้วยคอมพิวเตอร์
วาล์วที่ควบคุมโดยนักบิน:ใช้แรงดันไฮดรอลิกของระบบเพื่อเคลื่อนย้ายวาล์วหลัก เหมือนกับการใช้วาล์วขนาดเล็กควบคุมวาล์วขนาดใหญ่ เหมาะสำหรับการใช้งานที่มีการไหลสูง
โดยการควบคุมความแม่นยำ
วาล์วเปิด/ปิด:สวิตช์ธรรมดาที่เปิดจนสุดหรือปิดสุด เหมือนสวิตช์ไฟ เปิดหรือปิด
วาล์วสัดส่วน:สิ่งเหล่านี้สามารถเปิดได้บางส่วน เช่น สวิตช์หรี่ไฟ ยิ่งคุณเปิดสัญญาณควบคุมมากเท่าไร วาล์วก็จะเปิดมากขึ้นเท่านั้น สิ่งนี้ช่วยให้คุณควบคุมความเร็วได้อย่างราบรื่น
เซอร์โววาล์ว:ประเภทที่แม่นยำที่สุด ใช้ในการใช้งานที่ต้องการการควบคุมที่แม่นยำอย่างยิ่ง เช่น เครื่องบินหรืออุปกรณ์การผลิตที่มีความแม่นยำ
คุณสมบัติและข้อมูลจำเพาะที่สำคัญ
ฟังก์ชั่นศูนย์
สำหรับสปูลวาล์ว สิ่งที่เกิดขึ้นในตำแหน่งที่เป็นกลาง (ตรงกลาง) มีความสำคัญมาก:
ศูนย์ปิด:พอร์ตทั้งหมดถูกบล็อก สิ่งนี้จะล็อคกระบอกสูบให้เข้าที่ แต่ทำให้ปั๊มทำงานหนักขึ้น
เปิดศูนย์:พอร์ตแรงดันเชื่อมต่อกับถัง ซึ่งจะช่วยประหยัดพลังงานโดยปล่อยให้ปั๊มทำงานโดยไม่มีแรงดัน แต่กระบอกสูบอาจลอยได้
ศูนย์ตีคู่:การประนีประนอมที่ช่วยประหยัดพลังงานในขณะที่ให้การบรรทุกที่ดีขึ้น
หมายเลขประสิทธิภาพหลัก
- ระดับความดัน:วาล์วสามารถรับแรงดันได้อย่างปลอดภัยเท่าใด ปกติจะวัดเป็น PSI หรือ bar
- อัตราการไหล:ของเหลวสามารถไหลผ่านได้เท่าใดต่อนาที โดยทั่วไปจะวัดเป็นแกลลอนต่อนาที (GPM) หรือลิตรต่อนาที
- เวลาตอบสนอง:วาล์วตอบสนองต่อสัญญาณควบคุมเร็วแค่ไหน สำคัญสำหรับการใช้งานที่ต้องการการเคลื่อนไหวที่รวดเร็ว
- แรงดันตก:แรงดันจะสูญเสียไปเท่าใดเมื่อของไหลไหลผ่านวาล์ว ต่ำกว่าจะดีกว่าสำหรับประสิทธิภาพ
สัญลักษณ์และมาตรฐานของวาล์ว
วิศวกรใช้สัญลักษณ์พิเศษเพื่อแสดงวาล์วในไดอะแกรมไฮดรอลิก สัญลักษณ์เหล่านี้เป็นไปตามมาตรฐานสากล (ISO 1219) เพื่อให้วิศวกรทั่วโลกสามารถเข้าใจได้
สัญลักษณ์วาล์วแสดง:
- กล่องแสดงแต่ละตำแหน่ง
- ลูกศรแสดงเส้นทางการไหล
- เส้นที่มีเครื่องหมาย T แสดงเส้นทางที่ถูกบล็อก
- ตัวอักษร (P, T, A, B) ทำเครื่องหมายพอร์ต
- สัญลักษณ์ของสปริงและโซลินอยด์
ตัวอย่างเช่น "4/3 วาล์ว" หมายถึง 4 พอร์ต 3 ตำแหน่ง
การใช้งานทั่วไป
อุปกรณ์ก่อสร้าง
รถขุดใช้วาล์วควบคุมหลายทิศทางเพื่อควบคุมบูม แขน บุ้งกี๋ และรางแยกกัน ผู้ปฏิบัติงานใช้จอยสติ๊กที่ส่งสัญญาณไปยังวาล์วสัดส่วนเพื่อการควบคุมที่ราบรื่น
การผลิต
สายการประกอบใช้วาล์วเหล่านี้เพื่อควบคุมแขนหุ่นยนต์ เครื่องอัด และระบบสายพานลำเลียง วาล์วที่ทำงานด้วยโซลินอยด์ตอบสนองต่อคำสั่งของคอมพิวเตอร์เพื่อการกำหนดเวลาที่แม่นยำ
เกษตรกรรม
รถแทรกเตอร์สมัยใหม่ใช้บล็อกวาล์วแบบสัดส่วนเพื่อควบคุมอุปกรณ์ต่างๆ เช่น คันไถและเครื่องเก็บเกี่ยว บางระบบยังทำงานร่วมกับ GPS สำหรับงานภาคสนามแบบอัตโนมัติอีกด้วย
การบินและอวกาศ
เครื่องบินใช้เซอร์โววาล์วที่เชื่อถือได้อย่างยิ่งในการควบคุมการบิน วาล์วเหล่านี้ต้องทำงานได้อย่างสมบูรณ์แม้ในสภาวะที่รุนแรง
ผู้ผลิตชั้นนำ
บ๊อช เร็กซ์รอธ:เป็นที่รู้จักในด้านวาล์วคุณภาพสูงพร้อมระบบอิเล็กทรอนิกส์ขั้นสูงและความสามารถในการตรวจสอบ
ปาร์คเกอร์ ฮันนิฟิน:นำเสนอผลิตภัณฑ์ที่หลากหลายตั้งแต่วาล์วอุตสาหกรรมพื้นฐานไปจนถึงวาล์วอุปกรณ์เคลื่อนที่เฉพาะทาง
อีตัน (วิคเกอร์ส):มีชื่อเสียงในด้านวาล์วสำหรับงานหนักซึ่งมีอายุการใช้งานยาวนานในสภาวะที่ยากลำบาก
ดานฟอสส์:เชี่ยวชาญด้านระบบไฮดรอลิกเคลื่อนที่และระบบประหยัดพลังงาน
ไฮแดค:เป็นที่รู้จักในเรื่องวาล์วคาร์ทริดจ์ขนาดกะทัดรัดและโซลูชั่นท่อร่วมแบบกำหนดเอง
การติดตั้งและบำรุงรักษา
การเลือกวาล์วที่เหมาะสม
พิจารณาปัจจัยเหล่านี้:
- ข้อกำหนดด้านแรงดันและการไหล: ตรงกับความต้องการของระบบของคุณ
- ประเภทการควบคุม: เปิด/ปิดสำหรับงานง่าย ๆ ตามสัดส่วนของความเร็วตัวแปร
- สภาพแวดล้อม: เลือกซีลและสารเคลือบที่เหมาะกับสภาวะของคุณ
- ความปลอดภัย: เลือกฟังก์ชันส่วนกลางที่ให้การทำงานที่ปลอดภัย
ปัญหาและแนวทางแก้ไขทั่วไป
วาล์วไม่ทำงาน:
- ตรวจสอบการเชื่อมต่อไฟฟ้าบนโซลินอยด์วาล์ว
- ตรวจสอบแรงดันไฮดรอลิกที่เพียงพอสำหรับวาล์วที่ควบคุมโดยนักบิน
- มองหาสิ่งกีดขวางทางกล
การทำงานช้าหรือผิดปกติ:
- ทำความสะอาดหรือเปลี่ยนน้ำมันไฮดรอลิกที่สกปรก
- ตรวจสอบอากาศในระบบ
- ตรวจสอบส่วนประกอบวาล์วที่สึกหรอ
การรั่วไหลภายนอก:
- เปลี่ยนซีลและปะเก็นที่สึกหรอ
- ตรวจสอบความเรียบของพื้นผิวการติดตั้ง
- ตรวจสอบแรงบิดของสลักเกลียวที่เหมาะสม
แนวทางปฏิบัติที่ดีที่สุด
การติดตั้ง:
- รักษาทุกอย่างให้สะอาดระหว่างการติดตั้ง
- ใช้ปะเก็นและสารปิดผนึกที่เหมาะสม
- ขันโบลท์ให้แน่นตามค่าแรงบิดที่ระบุ
การดำเนินการ:
- เริ่มต้นด้วยแรงดันต่ำเพื่อตรวจสอบการทำงานพื้นฐาน
- ตรวจสอบอุณหภูมิและความดันของระบบ
- รักษาน้ำมันไฮดรอลิกให้สะอาดด้วยการกรองที่เหมาะสม
การซ่อมบำรุง:
- ทดสอบการทำงานของวาล์วอย่างสม่ำเสมอ
- เปลี่ยนน้ำมันไฮดรอลิกตามกำหนดเวลา
- เก็บบันทึกการบำรุงรักษาโดยละเอียด
แนวโน้มในอนาคต
อุตสาหกรรมวาล์วไฮดรอลิกยังคงมีการพัฒนาอย่างต่อเนื่อง:
สมาร์ทวาล์ว:วาล์วใหม่ประกอบด้วยเซ็นเซอร์และอุปกรณ์อิเล็กทรอนิกส์ที่สามารถรายงานสภาพและประสิทธิภาพได้ ซึ่งจะช่วยคาดการณ์เมื่อจำเป็นต้องบำรุงรักษา
ประสิทธิภาพการใช้พลังงาน:ผู้ผลิตกำลังพัฒนาวาล์วที่สิ้นเปลืองพลังงานน้อยลง ซึ่งช่วยลดต้นทุนการดำเนินงานและผลกระทบต่อสิ่งแวดล้อม
บูรณาการ:วาล์วมีขนาดกะทัดรัดมากขึ้นและบูรณาการเข้ากับส่วนประกอบของระบบอื่นๆ ช่วยลดจุดรั่วซึมและเวลาในการติดตั้ง
การควบคุมแบบดิจิตอล:วาล์วจำนวนมากขึ้นได้รับการออกแบบให้ทำงานกับระบบควบคุมแบบดิจิทัลและเครือข่าย Internet of Things (IoT)
วาล์วควบคุมทิศทางแบบไฮดรอลิกเป็นส่วนประกอบสำคัญที่ทำให้เครื่องจักรสมัยใหม่เป็นไปได้ ตั้งแต่วาล์วเปิด/ปิดแบบธรรมดาไปจนถึงระบบเซอร์โวที่ซับซ้อน อุปกรณ์เหล่านี้จะแปลงสัญญาณไฟฟ้าหรือเครื่องกลให้เป็นกำลังไฮดรอลิกที่ควบคุม
การทำความเข้าใจวิธีทำงานของวาล์วเหล่านี้ ประเภทต่างๆ และวิธีการเลือกและบำรุงรักษาเป็นสิ่งสำคัญสำหรับทุกคนที่ทำงานกับระบบไฮดรอลิก เมื่อเทคโนโลยีก้าวหน้าไป วาล์วเหล่านี้ก็ฉลาดขึ้น มีประสิทธิภาพมากขึ้น และบูรณาการเข้ากับระบบควบคุมแบบดิจิทัลมากขึ้น
ไม่ว่าคุณจะใช้งานเครื่องจักรกลหนัก ออกแบบระบบอัตโนมัติ หรือบำรุงรักษาเครื่องจักรไฮดรอลิก ความรู้เกี่ยวกับวาล์วควบคุมทิศทางจะช่วยให้คุณทำงานได้อย่างมีประสิทธิภาพและปลอดภัยมากขึ้น
ด้วยการเลือกวาล์วที่เหมาะสมสำหรับการใช้งานของคุณและการบำรุงรักษาอย่างเหมาะสม คุณสามารถรับประกันการทำงานที่เชื่อถือได้และอายุการใช้งานที่ยาวนาน สิ่งสำคัญคือการทำความเข้าใจข้อกำหนดของระบบและจับคู่กับเทคโนโลยีวาล์วที่เหมาะสม
โปรดจำไว้ว่า หากมีข้อสงสัย โปรดปรึกษาผู้เชี่ยวชาญด้านระบบไฮดรอลิกหรือผู้ผลิตวาล์ว พวกเขาสามารถให้คำแนะนำเฉพาะสำหรับความต้องการใช้งานเฉพาะของคุณ และช่วยให้มั่นใจถึงประสิทธิภาพของระบบที่เหมาะสมที่สุด
