วาล์วตลับ Bosch Rexroth M-SR: คู่มือปฏิบัติ

เมื่อทำงานกับระบบไฮดรอลิก การควบคุมทิศทางการไหลถือเป็นสิ่งสำคัญเพื่อความปลอดภัยและประสิทธิภาพ วาล์วตลับ Bosch Rexroth M-SR ทำหน้าที่เป็นวาล์วตรวจสอบที่เชื่อถือได้ซึ่งช่วยให้ของเหลวไหลไปในทิศทางเดียวในขณะที่ปิดกั้นการไหลย้อนกลับโดยสิ้นเชิง ส่วนประกอบนี้กลายเป็นตัวเลือกมาตรฐานในการใช้งานไฮดรอลิกทางอุตสาหกรรมเนื่องจากมีการออกแบบที่กะทัดรัดและประสิทธิภาพที่ปราศจากการรั่วไหล

วาล์วคาร์ทริดจ์ M-SR คืออะไร

วาล์วตลับ M-SR เป็นเช็ควาล์วไฮดรอลิกแบบเกลียวที่ผลิตโดย Bosch Rexroth หนึ่งในบริษัทชั้นนำด้านเทคโนโลยีไฮดรอลิก วาล์วแบบคาร์ทริดจ์ M-SR นี้เป็นของซีรีส์ 1X และใช้การออกแบบก้านวาล์วเพื่อควบคุมการไหลของของไหล วาล์วติดตั้งเข้ากับบล็อกท่อร่วมโดยตรง ซึ่งช่วยประหยัดพื้นที่เมื่อเทียบกับวาล์วแบบติดตั้งบนท่อแบบเดิม

การดำเนินการขั้นพื้นฐานนั้นตรงไปตรงมา เมื่อน้ำมันไฮดรอลิกดันวาล์วไปด้านหน้าด้วยแรงดันเพียงพอ ก้านวาล์วจะเปิดและปล่อยให้ไหล เมื่อแรงดันมาจากทิศทางตรงกันข้าม ก้านวาล์วจะผนึกแน่นกับที่นั่ง เพื่อป้องกันการไหลย้อนกลับ การปิดผนึกระหว่างโลหะกับโลหะนี้สร้างการปิดที่แน่นหนาซึ่งช่วยรักษาความดันของระบบโดยไม่เสื่อมสภาพเมื่อเวลาผ่านไป

วาล์วแบบคาร์ทริดจ์ M-SR มีสองประเภทการติดตั้ง: วาล์วมุม KE สำหรับเส้นทางการไหล 90 องศา และวาล์วอินไลน์ KD สำหรับเส้นทางการไหลตรง ความยืดหยุ่นนี้ช่วยให้วิศวกรออกแบบวงจรไฮดรอลิกขนาดกะทัดรัดที่เหมาะกับพื้นที่จำกัด

ข้อมูลจำเพาะทางเทคนิคและช่วงขนาด

วาล์วแบบตลับ M-SR มีจำหน่ายในเจ็ดขนาดที่กำหนด ซึ่งกำหนดเป็น NG 6 ถึง NG 30 แต่ละขนาดรองรับอัตราการไหลและระดับความดันที่แตกต่างกัน ขึ้นอยู่กับข้อกำหนดการใช้งาน

สำหรับระบบขนาดเล็ก วาล์วตลับ NG 6 M-SR ที่จับจะไหลสูงสุด 6 ลิตรต่อนาที และทำงานที่แรงดันสูงสุด 420 บาร์ เมื่อขนาดเพิ่มขึ้น ความสามารถในการไหลก็จะเพิ่มขึ้นอย่างมาก รุ่น NG 10 จัดการได้ 50 ลิตรต่อนาที ในขณะที่ NG 15 จัดการได้ 120 ลิตรต่อนาที ขนาดมาตรฐานที่ใหญ่ที่สุดคือ NG 30 รองรับการไหลสูงสุด 400 ลิตรต่อนาที แม้ว่าระดับแรงดันสูงสุดจะลดลงเหลือ 250 บาร์

แรงดันการแตกร้าวซึ่งเป็นแรงดันขั้นต่ำที่จำเป็นในการเปิดวาล์ว มีตั้งแต่ศูนย์ (สำหรับรุ่นไม่มีสปริง) ไปจนถึง 5 บาร์ การใช้งานส่วนใหญ่ใช้สปริงมาตรฐาน 0.5 บาร์ ซึ่งให้การปิดผนึกที่เชื่อถือได้ในขณะที่เปิดได้ง่ายเมื่อเริ่มการไหลไปข้างหน้า แรงกดดันในการแตกร้าวที่สูงขึ้น เช่น 1.5 บาร์หรือ 3 บาร์ มีไว้สำหรับระบบที่ต้องการแรงซีลกลับด้านที่แข็งแกร่งยิ่งขึ้น

ช่วงอุณหภูมิในการทำงานขึ้นอยู่กับวัสดุซีล ซีล NBR มาตรฐานทำงานที่อุณหภูมิลบ 30 องศาเซลเซียสถึงบวก 80 องศาเซลเซียส สำหรับการใช้งานที่อุณหภูมิสูงหรือทนต่อสารเคมี ซีล FKM จะขยายขีดจำกัดด้านบนในขณะที่ลดช่วงอุณหภูมิความเย็นให้แคบลงเล็กน้อย

วาล์วคาร์ทริดจ์ M-SR ทำงานร่วมกับน้ำมันไฮดรอลิกหลายชนิด รวมถึงน้ำมันแร่ ของเหลวที่ย่อยสลายได้ทางชีวภาพ และตัวเลือกการทนไฟ เมื่อใช้ของเหลวสูตรน้ำ อุณหภูมิในการทำงานควรต่ำกว่า 60 องศาเซลเซียส เพื่อรักษาอายุการใช้งานของซีล

ข้อกำหนดการติดตั้งและรายละเอียดการติดตั้ง

การติดตั้งวาล์วคาร์ทริดจ์ M-SR ต้องคำนึงถึงข้อกำหนดด้านมิติและพื้นผิวหลายด้าน ความยาวตัววาล์วแตกต่างกันไปตามขนาด ตั้งแต่ 33.3 มม. สำหรับ NG 6 จนถึง 83.3 มม. สำหรับ NG 30 โดยมีพิกัดความเผื่อเป็นลบ 0.1 มม. ช่องการติดตั้งเป็นไปตามมาตรฐาน ZN 10001 ซึ่งรับประกันความเข้ากันได้กับบล็อกท่อร่วมที่ออกแบบอย่างเหมาะสม

แต่ละขนาดต้องใช้ปลั๊กเกลียวเฉพาะเพื่อปิดผนึกโพรง ตัวอย่างเช่น วาล์วตลับ NG 10 M-SR ใช้หมายเลขชิ้นส่วน R913011603 ซึ่งมีรูขนาดเส้นผ่านศูนย์กลาง 18 มิลลิเมตรและเกลียวท่อ G 1/2 รุ่น NG 20 ใช้ปลั๊กขนาดใหญ่กว่าโดยมีรูเจาะ 30 มิลลิเมตรและเกลียว G 1 ปลั๊กเหล่านี้ต้องทาน้ำมันเล็กน้อยก่อนการติดตั้งเพื่อป้องกันการครูดและให้แน่ใจว่ามีการปิดผนึกอย่างเหมาะสม

การตกแต่งพื้นผิวมีความสำคัญต่อการทำงานที่เชื่อถือได้ พื้นผิวการซีลควรมีค่าความหยาบระหว่าง Rz 8 ถึง Rz 16 วาล์วสามารถติดตั้งในทิศทางใดก็ได้ แม้ว่าการหลีกเลี่ยงช่องอากาศในวงจรจะช่วยป้องกันการเกิดโพรงอากาศและเสียงรบกวนก็ตาม

สำหรับการใช้งานแรงดันสูงที่สูงกว่า 350 บาร์ การใช้ล็อคเกลียว Loctite 243 กับเกลียวปลั๊กจะช่วยเพิ่มความปลอดภัยจากการคลายตัวจากการสั่นสะเทือน วาล์วคาร์ทริดจ์ M-SR จะรักษาพิกัดแรงดันไว้เมื่อติดตั้งอย่างถูกต้องด้วยค่าแรงบิดที่เหมาะสม

ลักษณะสมรรถนะและเส้นโค้งการไหล

การทำความเข้าใจว่าวาล์วคาร์ทริดจ์ M-SR ทำงานอย่างไรภายใต้สภาวะที่แตกต่างกันช่วยให้วิศวกรเลือกขนาดและสปริงที่เหมาะสมได้ ความสัมพันธ์ระหว่างอัตราการไหลและแรงดันตกเป็นไปตามเส้นโค้งแบบไม่เชิงเส้นซึ่งแตกต่างกันไปตามขนาดวาล์วและการตั้งค่าแรงดันการแตกร้าว

ยกตัวอย่างวาล์วแบบตลับ NG 15 M-SR เมื่อไหล 100 ลิตรต่อนาทีด้วยสปริงขนาด 0.5 บาร์ แรงดันตกคร่อมวาล์วจะอยู่ที่ประมาณ 0.8 บาร์ เมื่อการไหลเพิ่มขึ้น ความดันลดลงจะเพิ่มขึ้นเร็วขึ้นเนื่องจากความเร็วที่เพิ่มขึ้นผ่านการเปิดวาล์ว ที่ 120 ลิตรต่อนาที แรงดันตกประมาณ 1.2 บาร์

สำหรับวาล์วขนาดใหญ่ เช่น NG 30 แรงดันตกจะยังคงลดลงที่อัตราการไหลที่เท่ากันเนื่องจากพื้นที่การไหลที่ใหญ่ขึ้น ที่ 400 ลิตรต่อนาที วาล์วแบบตลับ NG 30 M-SR แสดงแรงดันตกประมาณ 10 บาร์ ซึ่งเป็นที่ยอมรับในวงจรการไหลสูงส่วนใหญ่

กราฟประสิทธิภาพเหล่านี้สมมติให้ใช้น้ำมันไฮดรอลิก HLP 46 ที่อุณหภูมิ 40 องศาเซลเซียส การเปลี่ยนแปลงความหนืดส่งผลต่อแรงดันตกคร่อม โดยของเหลวที่หนาขึ้นจะสร้างความต้านทานที่สูงขึ้น วาล์วรองรับความหนืดตั้งแต่ 2.8 ถึง 500 ตารางมิลลิเมตรต่อวินาที แม้ว่าประสิทธิภาพที่อยู่นอกช่วงปกติควรได้รับการตรวจสอบสำหรับการใช้งานเฉพาะก็ตาม

ประสิทธิภาพการปิดผนึกแบบย้อนกลับนั้นสมบูรณ์แบบอย่างยิ่ง เมื่อแรงดันกระทำต่อทิศทางการปิด ก้านวาล์วจะยึดแน่นและป้องกันการรั่วซึม คุณลักษณะป้องกันการรั่วนี้ทำให้วาล์วคาร์ทริดจ์ M-SR เหมาะสำหรับการกักแรงดันในกระบอกสูบหรือป้องกันการไหลย้อนกลับในวงจรปั๊ม

แอปพลิเคชันทั่วไปและกรณีการใช้งาน

วาล์วตลับ M-SR พบว่ามีการใช้งานในอุตสาหกรรมต่างๆ มากมายที่จำเป็นต้องมีฟังก์ชันเช็ควาล์วที่เชื่อถือได้ ในการผลิตยานยนต์ วาล์วเหล่านี้จะช่วยปกป้องแท่นทดสอบระบบส่งกำลังและวงจรระบบเบรก การติดตั้งทั่วไปอาจใช้วาล์วแบบตลับ NG 20 M-SR ในวงจรทดสอบระบบส่งกำลังที่ไหล 200 ลิตรต่อนาที ซึ่งการป้องกันการไหลย้อนกลับทำให้มั่นใจได้ถึงผลการทดสอบที่แม่นยำและปกป้องอุปกรณ์ราคาแพง

เครื่องจักรบรรจุภัณฑ์อาศัยการวางตำแหน่งกระบอกสูบที่แม่นยำ และวาล์วแบบตลับ M-SR ป้องกันการเลื่อนของโหลดโดยการปิดกั้นการไหลย้อนกลับเมื่อวาล์วกำหนดทิศทางอยู่ตรงกลาง การใช้งานนี้มักใช้ขนาดที่เล็กกว่า เช่น NG 10 หรือ NG 15 ซึ่งตรงกับข้อกำหนดการไหลของกระบอกสูบ

อุปกรณ์ทางการแพทย์และเภสัชกรรมต้องการการทำงานที่สะอาดโดยไม่มีความเสี่ยงในการปนเปื้อน การออกแบบคาร์ทริดจ์แบบปิดผนึกของวาล์ว M-SR ช่วยลดเส้นทางการรั่วไหลภายนอกที่อาจทำให้เกิดสิ่งปนเปื้อน โดยทั่วไประบบเหล่านี้ทำงานที่แรงดันปานกลาง โดยที่พิกัด 420 บาร์ให้ความปลอดภัยที่เพียงพอ

เครื่องมือกลอุตสาหกรรมใช้วาล์วแบบตลับ M-SR ในวงจรบายพาสปั๊มและการใช้งานในการรับน้ำหนักของกระบอกสูบ การติดตั้งขนาดกะทัดรัดช่วยประหยัดพื้นที่แผงในขณะที่ให้ประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมการผลิตที่มีความต้องการสูง อุปกรณ์ก่อสร้างและระบบควบคุมระดับเสียงของกังหันลมยังรวมวาล์วเหล่านี้เข้าด้วยกันเพื่อความสามารถด้านแรงดันสูงที่แข็งแกร่ง

ความอเนกประสงค์ของวาล์วคาร์ทริดจ์ M-SR มาจากการใช้งานที่เรียบง่ายและมีหลายขนาด วิศวกรสามารถระบุขนาด แรงกดในการแตกร้าว และวัสดุซีลให้ตรงกับความต้องการเฉพาะของพวกเขาได้

ข้อควรพิจารณาในการบำรุงรักษาและอายุการใช้งาน

ข้อดีประการหนึ่งของวาล์วคาร์ทริดจ์ M-SR คืออายุการใช้งานที่ยาวนานพร้อมการบำรุงรักษาเพียงเล็กน้อย Bosch Rexroth ให้คะแนนเวลาเฉลี่ยจนถึงความล้มเหลวที่เป็นอันตรายที่ 150 ปีภายใต้สภาวะการทำงานปกติ ซึ่งแปลว่าการทำงานที่ไม่ต้องบำรุงรักษาสำหรับการติดตั้งส่วนใหญ่

ข้อกำหนดการบริการหลักเกี่ยวข้องกับการรักษาความสะอาดของของเหลวที่เหมาะสม วาล์วต้องมีการกรองขนาด 20 ไมโครเมตรหรือละเอียดกว่านั้น เพื่อป้องกันการปนเปื้อนของอนุภาคที่อาจสร้างความเสียหายให้กับพื้นผิวการซีล การปฏิบัติตามระดับความสะอาด ISO 4406 20/18/15 ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้และอายุการใช้งานสูงสุด

ปลั๊กเกลียวที่ผนึกโพรงถือเป็นชิ้นส่วนที่สึกหรอ แม้ว่าจะแทบไม่จำเป็นต้องเปลี่ยนใหม่ เว้นแต่ว่าวาล์วจะถูกถอดออกและติดตั้งใหม่หลายครั้ง ปลั๊กสำหรับเปลี่ยนมีจำหน่ายแยกต่างหากโดยใช้หมายเลขชิ้นส่วนเดียวกันที่ระบุไว้สำหรับการติดตั้งครั้งแรก

เมื่อใช้งานวาล์วคาร์ทริดจ์ M-SR ในสภาพแวดล้อมที่รุนแรงซึ่งมีอุณหภูมิสูง มีของเหลวที่รุนแรง หรือการปนเปื้อนอย่างหนัก ควรลดช่วงเวลาการตรวจสอบให้สั้นลงจากสมมติฐานมาตรฐาน การตรวจสอบการรั่วไหลภายนอกรอบๆ ปลั๊กเกลียวและการตรวจสอบแรงดันของระบบเป็นระยะๆ จะช่วยตรวจจับปัญหาที่อาจเกิดขึ้นได้ก่อนที่จะเกิดความล้มเหลว

การออกแบบคาร์ทริดจ์แบบปิดผนึกช่วยปกป้องส่วนประกอบภายในจากการสัมผัสกับสิ่งแวดล้อม ซึ่งส่งผลให้มีบันทึกความน่าเชื่อถือที่ยอดเยี่ยม ต่างจากเช็ควาล์วภายนอกที่อาจทำให้เกิดการกัดกร่อนหรือความเสียหายทางกายภาพ วาล์ว M-SR ได้รับการปกป้องภายในบล็อกท่อร่วม

การเปรียบเทียบทางเลือกและผลิตภัณฑ์ที่ใช้ร่วมกันได้

แม้ว่าวาล์วตลับ Bosch Rexroth M-SR จะสร้างมาตรฐานสำหรับประสิทธิภาพของเช็ควาล์วแรงดันสูง แต่ก็มีทางเลือกอื่นๆ มากมายในตลาด การทำความเข้าใจความแตกต่างช่วยในการตัดสินใจในการจัดหาและคำถามเกี่ยวกับความเข้ากันได้

Hydac นำเสนอเช็ควาล์วแบบคาร์ทริดจ์ซีรีส์ CSBN ที่มีการติดตั้งแบบสกรูที่คล้ายกัน แต่โดยทั่วไปจะมีพิกัดอยู่ที่ 350 บาร์ แทนที่จะเป็น 420 บาร์ วาล์วเหล่านี้มีราคาถูกกว่าเล็กน้อยในขณะที่ให้ประสิทธิภาพที่เทียบเคียงได้ในการใช้งานที่ไม่ต้องใช้แรงดันเต็ม Parker สร้างซีรีส์ D1VW ซึ่งรวมถึงตัวเลือกการตรวจสอบแบบอิเล็กทรอนิกส์สำหรับระบบที่ต้องการผลตอบรับเกี่ยวกับสถานะของวาล์ว

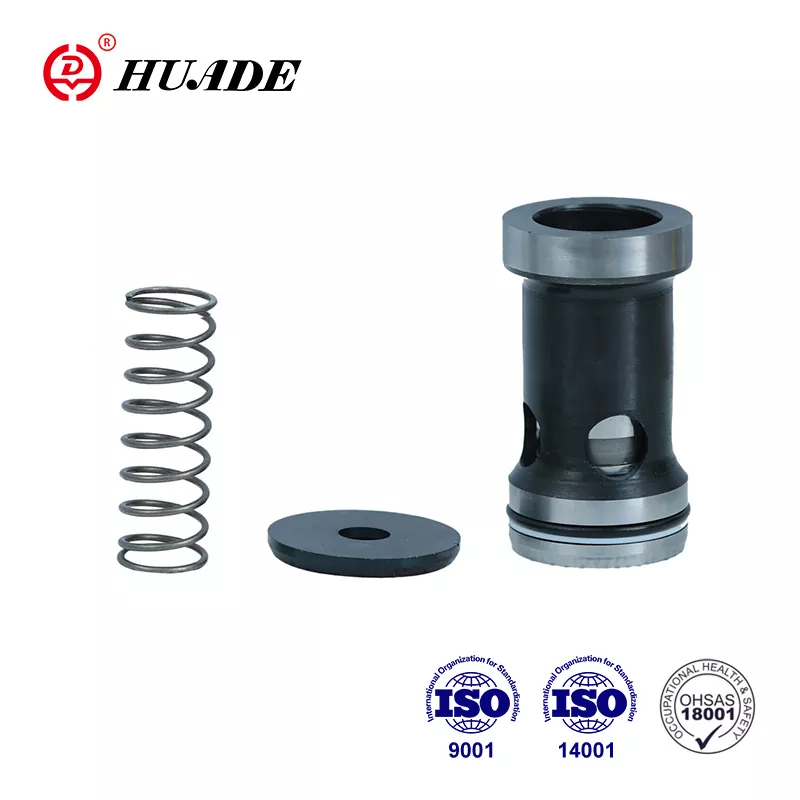

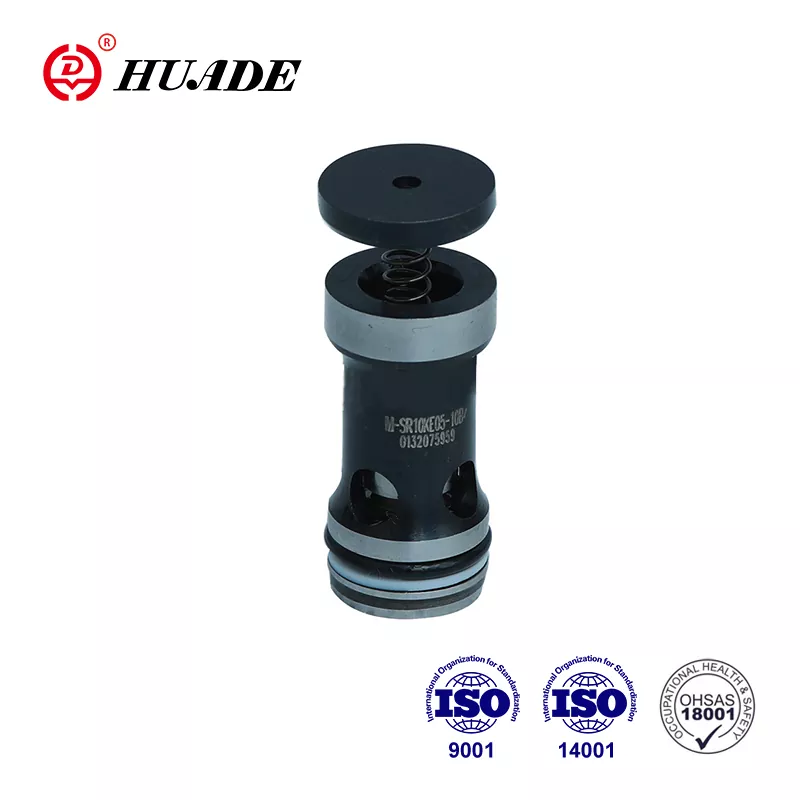

ผู้ผลิตหลายรายในจีนผลิตคาร์ทริดจ์วาล์วที่เข้ากันได้กับข้อกำหนด M-SR บริษัทต่างๆ เช่น Huade และ Hengli ผลิตวาล์วที่มีขนาดและลักษณะการทำงานที่ตรงกับราคาที่ต่ำกว่า ทางเลือกเหล่านี้สามารถทำงานได้ดีในการใช้งานที่ไม่สำคัญหรือในกรณีที่ข้อจำกัดด้านงบประมาณมีความสำคัญ ข้อควรพิจารณาที่สำคัญคือการตรวจสอบว่าผู้ผลิตรักษาการควบคุมคุณภาพที่เหมาะสมและจัดทำเอกสารรับรอง ISO

เมื่อเลือกระหว่างวาล์วคาร์ทริดจ์ M-SR ของ Bosch Rexroth ดั้งเดิมกับทางเลือกอื่นที่เข้ากันได้ ให้พิจารณาถึงความสำคัญของการใช้งาน ระดับการรับรองที่จำเป็น และความพร้อมของการสนับสนุนในท้องถิ่น ระบบสำคัญที่ไม่สามารถทนต่อความล้มเหลวได้ควรใช้อุปกรณ์ดั้งเดิม แอปพลิเคชันที่มีความต้องการน้อยกว่าอาจยอมรับผลิตภัณฑ์ที่เข้ากันได้เพื่อลดต้นทุน

สถานที่ซื้อและข้อมูลราคา

วาล์วตลับ M-SR มีจำหน่ายหลายช่องทาง ขึ้นอยู่กับตำแหน่งและข้อกำหนดด้านปริมาณของคุณ Bosch Rexroth ดำเนินการร้านค้าออนไลน์อย่างเป็นทางการที่ [store.boschrexroth.com](http://store.boschrexroth.com/) โดยจะมีการจัดส่งการกำหนดค่ามาตรฐานภายในหนึ่งถึงสามวัน หมายเลขชิ้นส่วนเป็นไปตามรูปแบบเฉพาะ เช่น R900350797 สำหรับวาล์วมุม NG 30 KE ที่มีสปริง 0.5 บาร์

ผู้จัดจำหน่ายที่ได้รับอนุญาต เช่น BuyRexroth จัดหาวาล์วแบบตลับ M-SR ด้วยราคาที่โปร่งใสและตัวเลือกการจัดส่งทั่วโลก ผู้จัดจำหน่ายเหล่านี้มักจะมีสต็อกขนาดทั่วไปและสามารถสั่งการกำหนดค่าพิเศษได้โดยตรงจากโรงงาน ระยะเวลารอคอยสำหรับชิ้นส่วนมาตรฐานมักจะสั้น ในขณะที่ข้อกำหนดเฉพาะอาจต้องใช้เวลาหลายสัปดาห์

ราคาจะแตกต่างกันอย่างมากตามขนาดวาล์วและการกำหนดค่า ขนาดที่เล็กกว่า เช่น NG 6 โดยทั่วไปมีราคาอยู่ระหว่าง 50 ถึง 80 ดอลลาร์ ในขณะที่วาล์ว NG 30 ขนาดใหญ่มีราคาถึง 200 ดอลลาร์ขึ้นไป ทางเลือกอื่นที่เข้ากันได้จากผู้ผลิตจีนอาจมีราคาลดลง 20 ถึง 40 เปอร์เซ็นต์ แม้ว่าปริมาณการสั่งซื้อขั้นต่ำอาจสูงกว่าที่ต้องการสำหรับโครงการขนาดเล็กก็ตาม

สำหรับการใช้งานเฉพาะทางที่ต้องใช้ซีล FKM หรือแรงกดในการแตกร้าวที่ไม่ได้มาตรฐาน การขอใบเสนอราคาโดยตรงจากผู้จัดจำหน่ายหรือผู้ผลิตมักจะให้ผลลัพธ์ที่ดีที่สุด ฝ่ายสนับสนุนด้านเทคนิคสามารถช่วยยืนยันได้ว่าการกำหนดค่า M-SR ของคาร์ทริดจ์วาล์วที่เลือกนั้นตรงกับข้อกำหนดการใช้งานก่อนซื้อ

ข้อควรพิจารณาในการออกแบบสำหรับการรวมระบบ

การรวมวาล์วคาร์ทริดจ์ M-SR เข้ากับระบบไฮดรอลิกต้องได้รับความเอาใจใส่อย่างระมัดระวังในการออกแบบท่อร่วมและโครงร่างวงจร วาล์วจะติดตั้งในช่องมาตรฐานที่ต้องตัดเฉือนให้ได้ขนาดที่แม่นยำ การทำงานร่วมกับซัพพลายเออร์หลายรายที่ปฏิบัติตามมาตรฐาน ZN 10001 ช่วยให้มั่นใจได้ถึงความพอดีและประสิทธิภาพที่เหมาะสม

ทิศทางการไหลผ่านวาล์วคาร์ทริดจ์ M-SR จะต้องสอดคล้องกับการออกแบบวงจร ลูกศรบนตัววาล์วหรือสัญลักษณ์แค็ตตาล็อกระบุทิศทางการไหลอิสระ การติดตั้งวาล์วไปด้านหลังจะปิดกั้นการไหลทั้งหมด ดังนั้นการตรวจสอบระหว่างการประกอบจึงมีความสำคัญ วิศวกรบางคนทำเครื่องหมายบล็อกท่อร่วมด้วยลูกศรทิศทางการไหลเพื่อป้องกันข้อผิดพลาดในการติดตั้ง

การคำนวณแรงดันตกควรพิจารณาถึงคุณลักษณะของวาล์วที่อัตราการไหลที่คาดหวัง แม้ว่าแรงดันตกผ่านวาล์วคาร์ทริดจ์ M-SR โดยทั่วไปจะมีน้อยเมื่อเทียบกับข้อจำกัดอื่นๆ ของวงจร การใช้งานที่มีการไหลสูงจะได้รับประโยชน์จากการเลือกขนาดที่ใหญ่กว่าถัดไปเพื่อลดการสูญเสียพลังงานและการสร้างความร้อนให้เหลือน้อยที่สุด

การเลือกแรงดันการแตกร้าวส่งผลต่อทั้งความต้านทานการไหลไปข้างหน้าและแรงปิดผนึกแบบย้อนกลับ การใช้งานที่ต้องการความต้านทานไปข้างหน้าน้อยที่สุดควรใช้แรงดันการแตกร้าวที่ต่ำกว่า เช่น 0.2 บาร์ หรือแม้แต่รุ่นไม่มีสปริง ระบบที่ต้องรับแรงกดดันต่อโหลดที่แตกต่างกันจะได้รับประโยชน์จากแรงกดดันในการแตกร้าวที่สูงขึ้นซึ่งทำให้การปิดผนึกแข็งแกร่งขึ้น

การหมุนเวียนของอุณหภูมิและความเข้ากันได้ของของไหลควรได้รับการตรวจสอบในระหว่างขั้นตอนการออกแบบ หากระบบเห็นอุณหภูมิสุดขั้วหรือใช้ของเหลวชนิดพิเศษ การยืนยันความเข้ากันได้ของวัสดุซีลจะช่วยป้องกันความล้มเหลวก่อนเวลาอันควร ตัวเลือกซีล FKM ช่วยเพิ่มความทนทานต่อสารเคมีสำหรับการใช้งานที่เกี่ยวข้องกับสารเติมแต่งที่มีฤทธิ์รุนแรงหรืออุณหภูมิสูงขึ้น

บทสรุป

วาล์วตลับ Bosch Rexroth M-SR ให้ฟังก์ชันเช็ควาล์วที่เชื่อถือได้ในแพ็คเกจขนาดกะทัดรัดเหมาะสำหรับระบบไฮดรอลิกแรงดันสูง การออกแบบตลับแบบสกรูทำให้การติดตั้งง่ายขึ้นในขณะที่ขจัดเส้นทางการรั่วไหลจากภายนอก ช่วงขนาดตั้งแต่ NG 6 ถึง NG 30 ครอบคลุมข้อกำหนดการไหลตั้งแต่กระบอกสูบขนาดเล็กไปจนถึงวงจรอุตสาหกรรมขนาดใหญ่

การเลือกวาล์วคาร์ทริดจ์การกำหนดค่า M-SR ที่เหมาะสมนั้นเกี่ยวข้องกับการจับคู่ขนาดวาล์วกับข้อกำหนดการไหล การเลือกแรงดันการแตกร้าวที่เหมาะสมสำหรับการใช้งาน และการตรวจสอบความเข้ากันได้ของซีลกับสภาพการทำงาน อายุการใช้งานที่ยอดเยี่ยมและข้อกำหนดการบำรุงรักษาขั้นต่ำทำให้วาล์วนี้เป็นตัวเลือกที่คุ้มค่าตลอดอายุการใช้งานของระบบ

ไม่ว่าจะออกแบบวงจรไฮดรอลิกใหม่หรือเปลี่ยนส่วนประกอบที่มีอยู่ การทำความเข้าใจความสามารถและข้อกำหนดในการติดตั้งของวาล์วคาร์ทริดจ์ M-SR ช่วยให้มั่นใจในการใช้งานได้สำเร็จ ความพร้อมใช้งานอย่างแพร่หลายและประวัติการใช้งานที่กว้างขวางทำให้มั่นใจในการระบุส่วนประกอบไฮดรอลิกที่ได้รับการพิสูจน์แล้วนี้
