แผ่นแซนด์วิชเช็ควาล์ว Z1S: คู่มือปฏิบัติ

เมื่อคุณทำงานกับระบบไฮดรอลิก การทำให้ของเหลวไหลไปในทิศทางที่ถูกต้องมีความสำคัญมากกว่าที่คุณคิด แผ่นแซนวิชเช็ควาล์ว Z1S จาก Bosch Rexroth ทำหน้าที่ดังกล่าวโดยปล่อยให้ของเหลวไหลผ่านได้ทางเดียวและป้องกันไม่ให้ไหลย้อนกลับ งานง่ายๆ นี้มีความสำคัญในทุกสิ่งตั้งแต่เครื่องจักรในโรงงานไปจนถึงอุปกรณ์ก่อสร้าง

อะไรทำให้แผ่นแซนวิชเช็ควาล์ว Z1S แตกต่าง

แผ่นแซนวิชเช็ควาล์ว Z1S ได้ชื่อมาจากวิธีการติดตั้ง แทนที่จะเชื่อมต่อกับท่อและข้อต่อ อุปกรณ์จะวางอยู่ระหว่างส่วนประกอบอื่นๆ เช่น ชั้นแซนด์วิช การออกแบบนี้ช่วยประหยัดพื้นที่และลดจำนวนจุดเชื่อมต่อที่อาจเกิดการรั่วไหล วาล์วใช้กลไกก้านสปริงที่ปิดอย่างแน่นหนาต่อการไหลย้อนกลับ ทำให้มีการรั่วไหลเกือบเป็นศูนย์แม้ว่าแรงดันจะสูงถึง 350 บาร์ก็ตาม

การออกแบบแผ่นแซนด์วิชเช็ควาล์วทำงานได้ดีในพื้นที่แคบ ผู้ผลิตเครื่องจักรมักจะซ้อนยูนิต Z1S หลายตัวในแนวตั้งในท่อร่วมไฮดรอลิก ทำให้เกิดวงจรควบคุมที่ซับซ้อนโดยไม่ต้องเพิ่มท่อภายนอกที่เทอะทะ วิธีการแบบโมดูลาร์นี้เป็นไปตามมาตรฐาน ISO 4401 ซึ่งหมายความว่าเพลตแซนวิชเช็ควาล์ว Z1S สามารถใช้งานร่วมกับส่วนประกอบจากผู้ผลิตหลายรายได้

แผ่นแซนด์วิชเช็ควาล์ว Z1S ทำงานอย่างไร

ภายในแผ่นแซนวิชเช็ควาล์ว Z1S ทุกแผ่นจะมีก้านซึ่งโดยปกติทำจากพลาสติกประสิทธิภาพสูง โดยยึดไว้กับเบาะด้วยสปริง เมื่อแรงดันของของไหลจากทิศทางไปข้างหน้าถึงเกณฑ์แรงดันการแตกร้าว ก้านวาล์วจะยกขึ้นและของไหลจะไหลผ่าน ขณะที่แรงดันลดลงหรือกลับด้าน สปริงจะดันก้านกลับลงมาเพื่อปิดผนึกทางเดิน

ซีรีส์ Z1S มีแรงดันการแคร็กที่แตกต่างกัน: ตัวเลือก 0.5, 1.5, 3 และ 5 บาร์ แรงดันการแตกร้าวที่ต่ำกว่าทำงานได้ดีกว่าในระบบที่คุณต้องการความต้านทานน้อยที่สุด ในขณะที่การตั้งค่าที่สูงขึ้นจะช่วยป้องกันการเปิดโดยไม่ตั้งใจจากแรงดันที่เพิ่มขึ้นอย่างรวดเร็ว ด้ามจับแบบแผ่นแซนด์วิชเช็ควาล์วสามารถไหลได้สูงสุด 40 ลิตรต่อนาทีในรุ่นขนาด 6 และ 100 ลิตรต่อนาทีในรุ่นขนาด 10

การเลือกแผ่นแซนวิชเช็ควาล์ว Z1S ที่เหมาะสม

Bosch Rexroth สร้างรูปแบบฟังก์ชันการปิดที่แตกต่างกันแปดแบบของแผ่นแซนวิชเช็ควาล์ว Z1S บล็อกโฟลว์บางตัวในช่องเดียวในขณะที่บางช่องจัดการช่องสัญญาณคู่พร้อมกัน เวอร์ชันทั่วไปจะบล็อกไหลจากพอร์ต A2 ไปยัง A1 แต่คุณจะพบตัวเลือกสำหรับการกำหนดค่าวงจรเกือบทุกประเภท

ขนาดมีความสำคัญเมื่อเลือกแผ่นแซนวิชเช็ควาล์วของคุณ ขนาด 6 Z1S หนักประมาณ 0.8 กิโลกรัม และทนแรงดันได้สูงถึง 350 บาร์ ขนาด 10 ยูนิต มีขนาดใหญ่กว่า 2.3 กิโลกรัม แต่สามารถไหลได้ 100 ลิตรต่อนาที ทั้งสองเวอร์ชันใช้งานได้กับน้ำมันไฮดรอลิกแร่ และสามารถปรับใช้กับของเหลวที่ย่อยสลายได้ทางชีวภาพเมื่อคุณเลือกซีลที่เข้ากันได้

วัสดุซีลส่งผลต่อประสิทธิภาพอย่างมาก ซีล FKM มาตรฐานรองรับการใช้งานส่วนใหญ่ได้ดี โดยเฉพาะอย่างยิ่งเมื่อความเร็วของของไหลเกิน 4 เมตรต่อวินาที สำหรับแรงดันที่ต่ำกว่าและการไหลที่ช้าลง ซีล NBR แบบอ่อนจะช่วยลดการสึกหรอบนพื้นผิวการผสมพันธุ์ แผ่นแซนด์วิชเช็ควาล์วจะมีอายุการใช้งานนานขึ้นเมื่อซีลตรงกับสภาพการทำงานของคุณ

การติดตั้งแผ่นแซนวิชเช็ควาล์ว Z1S ของคุณ

การติดตั้งที่ถูกต้องจะเป็นตัวกำหนดว่าเพลตแซนด์วิชเช็ควาล์ว Z1S ของคุณทำงานได้ดีเพียงใด พื้นผิวการติดตั้งจะต้องเรียบภายใน 0.01 มิลลิเมตรต่อ 100 มิลลิเมตร และเรียบโดยมีความหยาบผิวไม่เกิน 4 ไมโครเมตร ข้อมูลจำเพาะเหล่านี้อาจฟังดูแม่นยำ แต่ป้องกันการรั่วไหลที่อาจเกิดขึ้นเมื่อเวลาผ่านไป

แผ่นแซนวิชเช็ควาล์วยึดด้วยสกรูสี่ตัว—M5 สำหรับขนาด 6 หรือ M6 สำหรับรุ่นขนาด 10 แรงบิดมีความสำคัญที่นี่ หน่วยขนาด 6 ต้องการ 8 ถึง 10 นิวตัน-เมตร ในขณะที่ขนาด 10 ต้องการ 15.5 นิวตัน-เมตรบวกหรือลบ 10 เปอร์เซ็นต์ การใช้สกรูที่มีความแข็งแรงระดับ 10.9 ช่วยให้มั่นใจได้ว่าการติดตั้งจะมั่นคงแม้อยู่ภายใต้การสั่นสะเทือน

คุณสามารถติดตั้งแผ่นแซนวิชเช็ควาล์ว Z1S ได้ในทิศทางใดก็ได้ การออกแบบไม่ได้ขึ้นอยู่กับแรงโน้มถ่วงในการทำงาน เพียงตรวจสอบให้แน่ใจว่าบุชพลาสติกสีน้ำเงินที่มาพร้อมกับบางรุ่นได้รับการปกป้องระหว่างการประกอบ บุชชิ่งนี้ช่วยซีลเพิ่มเติม และไม่ควรได้รับความเสียหายหรือถอดออก เว้นแต่คุณจะเปลี่ยนวาล์วทั้งหมด

ตำแหน่งที่แผ่นแซนวิชเช็ควาล์ว Z1S ทำงานได้ดีที่สุด

เครื่องอัดไฮดรอลิกอาศัยแผ่นแซนด์วิชเช็ควาล์วในการรับน้ำหนักอย่างปลอดภัย เมื่อการกดหยุดชั่วคราวระหว่างรอบ Z1S จะป้องกันไม่ให้ของเหลวไหลย้อนกลับ ซึ่งจะทำให้ตัวกดเลื่อนลง ฟังก์ชันการรับน้ำหนักนี้มีความสำคัญต่อทั้งความปลอดภัยและความแม่นยำ

เครื่องมือกลใช้แผ่นแซนวิชเช็ควาล์ว Z1S ในสปินเดิล CNC และเครื่องเปลี่ยนเครื่องมือ การออกแบบแซนวิชขนาดกะทัดรัดพอดีกับพื้นที่แคบรอบๆ ส่วนประกอบที่หมุนได้ วงจรความเร็วสูงในเครื่องจักรเหล่านี้ได้ประโยชน์จากตัวเลือกซีลโลหะของวาล์ว ซึ่งจัดการความเร็วที่สูงกว่า 4 เมตรต่อวินาทีโดยไม่มีการสึกหรอมากเกินไป

อุปกรณ์เคลื่อนที่ เช่น รถขุดและเครน ต้องการการควบคุมการไหลที่เชื่อถือได้ในสภาวะที่ท้าทาย แผ่นแซนวิชเช็ควาล์ว Z1S จัดการกับการเปลี่ยนแปลงของอุณหภูมิและการสั่นสะเทือนที่พบบ่อยในสถานที่ก่อสร้าง แผ่นแซนด์วิชเช็ควาล์วแบบทำมุมช่วยกำหนดเส้นทางการไหลของของไหลอย่างมีประสิทธิภาพในขอบเขตที่แคบของเครื่องจักรเคลื่อนที่

การดูแลรักษาแผ่นแซนวิชเช็ควาล์ว Z1S ของคุณ

น้ำมันไฮดรอลิกที่สะอาดช่วยให้แผ่นแซนด์วิชเช็ควาล์วของคุณทำงานได้อย่างถูกต้อง Bosch Rexroth ระบุระดับการปนเปื้อน ISO 4406 20/18/15 ซึ่งต้องมีการกรองละเอียดถึง 20 ไมโครเมตร ของเหลวสกปรกทำให้ก้านวาล์วติดหรือสึกหรอก่อนเวลาอันควร ทำให้เกิดการรั่วไหลหรือปิดไม่ได้

การตรวจสอบเป็นประจำควรตรวจสอบรอยรั่วภายนอกรอบๆ พื้นผิวติดตั้ง และวัดแรงดันตกคร่อมวาล์ว การเพิ่มขึ้นของแรงดันตกคร่อมมักส่งสัญญาณการปนเปื้อนที่สะสมอยู่ภายใน แผ่นแซนด์วิชเช็ควาล์ว Z1S ไม่มีตัวเลือกการซ่อมแซมภาคสนาม หากชุดก้านวาล์วภายในล้มเหลว คุณจะต้องเปลี่ยนอุปกรณ์ทั้งหมด

อุณหภูมิส่งผลต่อประสิทธิภาพของแผ่นแซนวิชเช็ควาล์วของคุณ Z1S ทำงานตั้งแต่ -20°C ถึง +80°C ซึ่งตรงกับช่วงอุณหภูมิของน้ำมันไฮดรอลิกส่วนใหญ่ ความหนืดของของไหลควรอยู่ระหว่าง 2.8 ถึง 500 ตารางมิลลิเมตรต่อวินาที นอกช่วงเหล่านี้ วาล์วอาจไม่เปิดที่ความดันแตกร้าวที่ระบุหรืออาจทำให้เกิดการรั่วไหล

การแก้ไขปัญหาทั่วไปเกี่ยวกับปัญหาแผ่นแซนด์วิชเช็ควาล์ว Z1S

เมื่อแผ่นแซนวิชเช็ควาล์วไม่เปิด การปนเปื้อนมักจะทำให้เกิดปัญหา การล้างระบบตามมาตรฐานความสะอาด ISO มักจะช่วยแก้ปัญหาการติดขัดได้ หากการชะล้างไม่ทำงาน สปริงอาจเสื่อมสภาพและจำเป็นต้องเปลี่ยนใหม่ ซึ่งหมายถึงการเปลี่ยนวาล์วทั้งหมด

การรั่วไหลที่มากเกินไปผ่านแผ่นแซนวิชเช็ควาล์ว Z1S ของคุณมักจะชี้ไปที่ซีลที่สึกหรอหรือใช้ของเหลวที่ไม่เข้ากันกับวัสดุซีล ตรวจสอบว่าคุณใช้น้ำมันไฮดรอลิกประเภทที่ถูกต้องและซีลนั้นตรงกับการใช้งานของคุณ ของเหลวจากชีวภาพต้องการซีลที่แตกต่างจากน้ำมันแร่มาตรฐาน

แรงดันตกคร่อมวาล์วสูงแสดงว่าคุณอาจเลือกแรงดันการแตกร้าวผิดหรือเศษชิ้นส่วนนั้นจำกัดการไหล แผ่นแซนด์วิชเช็ควาล์วควรแสดงแรงดันเพิ่มขึ้นทีละน้อยตามอัตราการไหล แรงดันตกที่เพิ่มขึ้นอย่างรวดเร็วบ่งชี้ว่ามีการอุดตันภายในซึ่งจำเป็นต้องเปลี่ยนวาล์ว

การทำงานที่มีเสียงดังมักมาจากการเกิดโพรงอากาศ เมื่อความเร็วของของไหลสูงเกินไปและทำให้เกิดฟองอากาศที่ยุบตัวอย่างรุนแรง การเพิ่มการหน่วงการไหลที่ต้นน้ำหรือการเปลี่ยนไปใช้แผ่นแซนด์วิชเช็ควาล์วที่มีซีลโลหะสามารถลดเสียงรบกวนจากการเกิดโพรงอากาศได้ บางครั้งการเพิ่มแรงดันของระบบจะช่วยลดสภาวะที่ทำให้เกิดโพรงอากาศ

การเปรียบเทียบแผ่นแซนด์วิชเช็ควาล์ว Z1S กับตัวเลือกอื่นๆ

เช็ควาล์วแบบอินไลน์มีราคาถูกกว่าเพลทแซนด์วิช แต่ใช้พื้นที่มากกว่าและต้องมีการเชื่อมต่อท่อเพิ่มเติม แผ่นแซนด์วิชเช็ควาล์ว Z1S ผสานรวมเข้ากับปล่องวาล์วของคุณโดยตรง ช่วยลดปลายท่อทั้งสี่ด้านและจุดรั่วที่อาจเกิดขึ้น สำหรับระบบที่ติดตั้งท่อร่วม การออกแบบแบบแซนวิชเหมาะสมกว่า

เช็ควาล์วที่ควบคุมด้วยไพล็อตมีความสามารถในการควบคุมระยะไกลซึ่งแผ่นแซนด์วิชเช็ควาล์ว Z1S ขาดไป อย่างไรก็ตาม จำเป็นต้องมีท่อนำร่องและวาล์วควบคุมเพิ่มเติม ซึ่งทำให้ระบบของคุณอาจไม่ต้องการความซับซ้อน สำหรับการควบคุมการไหลทางเดียวที่เรียบง่าย Z1S ที่ดำเนินการโดยตรงให้ประสิทธิภาพที่เชื่อถือได้โดยไม่ต้องมีส่วนประกอบเพิ่มเติม

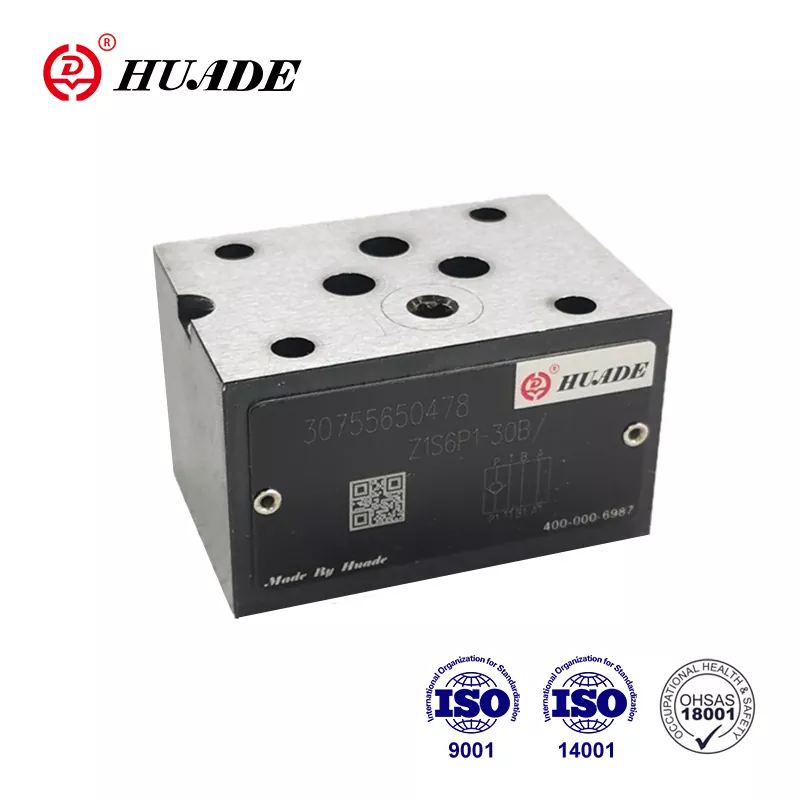

ผู้ผลิตทางเลือก เช่น Huade และ Hengli ผลิตแผ่นแซนวิชเช็ควาล์วที่เข้ากันได้กับมาตรฐาน ISO 4401 ตัวเลือกเหล่านี้มีราคาถูกกว่าเครื่อง Bosch Rexroth ของแท้ถึง 30 ถึง 50 เปอร์เซ็นต์ โดยทั่วไปคุณภาพจะตรงตามข้อกำหนดสำหรับการใช้งานที่ไม่สำคัญ แต่วาล์ว Z1S ดั้งเดิมให้ความน่าเชื่อถือที่ได้รับการพิสูจน์แล้วในสภาพแวดล้อมที่มีความต้องการสูง

รับประโยชน์สูงสุดจากแผ่นแซนวิชเช็ควาล์ว Z1S ของคุณ

แผ่นแซนด์วิชเช็ควาล์ว Z1S ให้การควบคุมการไหลทางเดียวที่เชื่อถือได้ เมื่อคุณจับคู่วาล์วกับการใช้งานของคุณ การเลือกแรงกดในการแตกร้าว ประเภทซีล และขนาดที่เหมาะสม ช่วยให้มั่นใจได้ถึงประสิทธิภาพสูงสุด การติดตั้งที่เหมาะสมด้วยแรงบิดที่ถูกต้องและการเตรียมพื้นผิวจะช่วยป้องกันการรั่วไหล การรักษาของเหลวให้สะอาดและรักษาอุณหภูมิให้อยู่ในขีดจำกัดจะช่วยยืดอายุการใช้งาน

แผ่นแซนวิชเช็ควาล์วนี้ทำงานในระบบที่มีแรงดันตั้งแต่ 0.5 บาร์ถึง 350 บาร์ และจัดการกับน้ำมันแร่หรือของเหลวที่ย่อยสลายได้ทางชีวภาพด้วยซีลที่เหมาะสม การติดตั้งแบบแซนวิชขนาดกะทัดรัดช่วยลดความต้องการพื้นที่ในขณะที่ให้การทำงานที่ปราศจากการรั่วไหล ไม่ว่าคุณจะออกแบบระบบไฮดรอลิกใหม่หรืออัพเกรดระบบที่มีอยู่ แผ่นแซนวิชเช็ควาล์ว Z1S นำเสนอโซลูชันที่ได้รับการพิสูจน์แล้วสำหรับการควบคุมการไหลแบบทิศทาง

สำหรับข้อมูลจำเพาะโดยละเอียดและข้อมูลการสั่งซื้อ Bosch Rexroth มีเอกสารข้อมูลที่ครอบคลุมผ่านตัวแทนจำหน่าย การสละเวลาในการตรวจสอบเอกสารเหล่านี้จะช่วยให้คุณเลือกตัวแปรเพลทแซนวิชวาล์วตรวจสอบ Z1S ที่แน่นอนที่แอปพลิเคชันของคุณต้องการ
