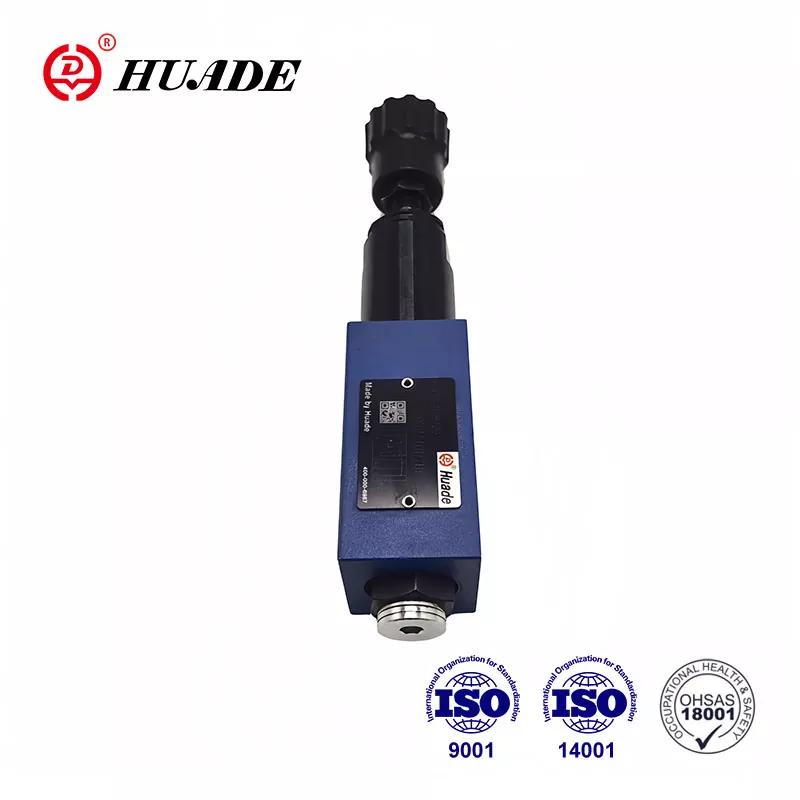

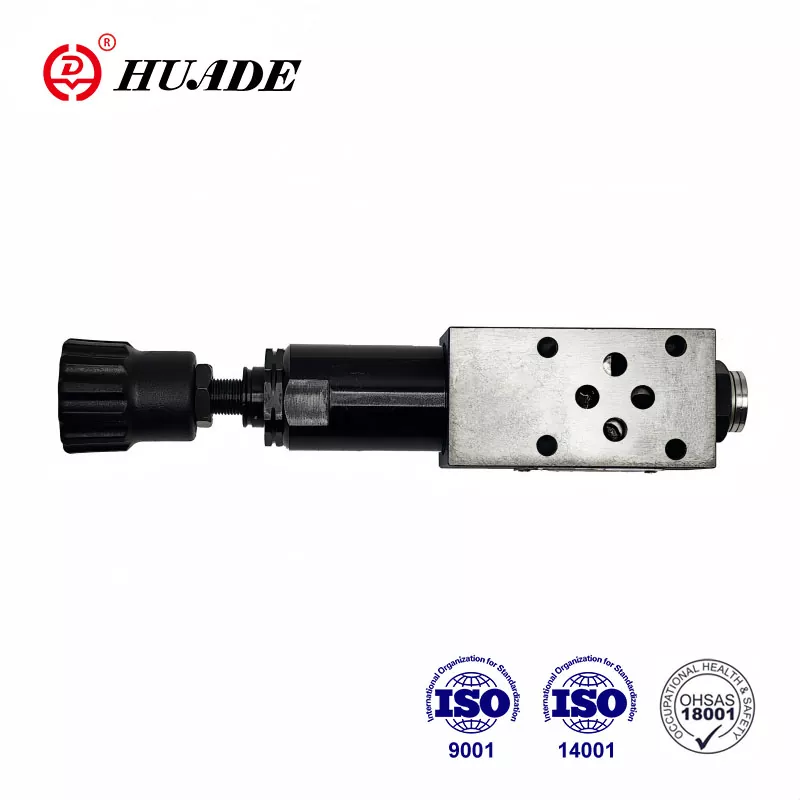

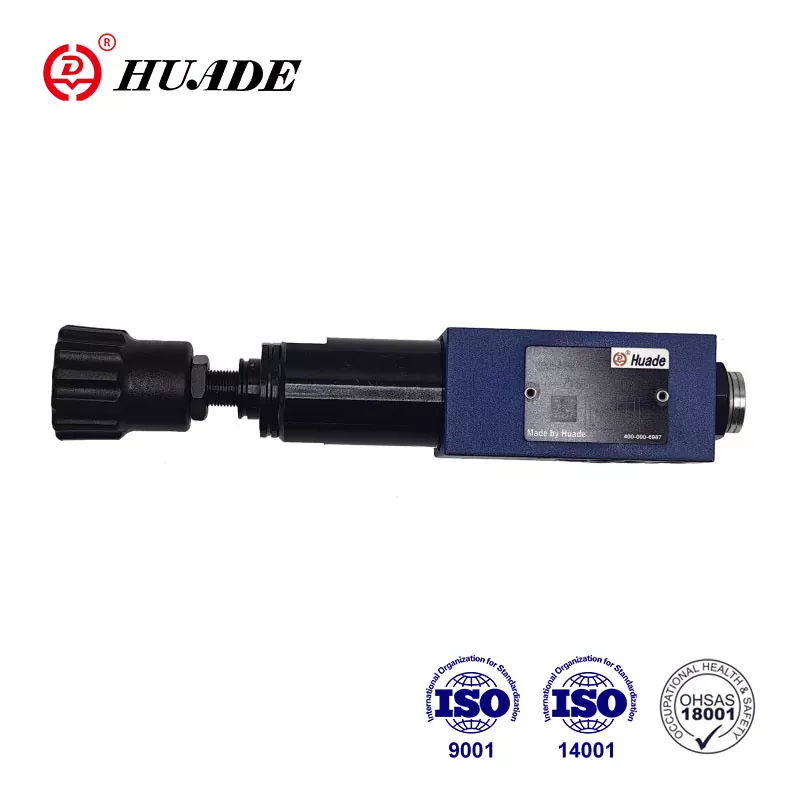

วาล์วลดแรงดัน ZDR 6 D

ธุรกิจระหว่างประเทศหลักของเราคือการจัดหาวาล์วลดแรงดันไฮดรอลิกHuade® ZDR 6 D เราเป็นผู้จัดจำหน่ายที่ได้รับอนุญาตของ Beijing Huade Hydraulic Industry Group Co., Ltd (ต่อไปนี้จะเรียกว่า Huade Hydraulic) โดยมีเป้าหมายเพื่อให้ลูกค้าได้รับผลิตภัณฑ์คุณภาพสูง และผลิตภัณฑ์ไฮดรอลิกราคาประหยัด ด้วยความร่วมมือระยะยาวสองครั้งกับ Bosch Rexroth และการเปิดตัวเทคโนโลยีล้ำสมัยของ Rexroth ทำให้วาล์วลดแรงดัน Huade® ประเภท ZDR 6 D สามารถเทียบเคียงได้กับแบรนด์ชั้นนำในแง่ของประสิทธิภาพ คุณภาพ และความเข้ากันได้ มองหาผลิตภัณฑ์ราคาประหยัด ติดต่อเรา!

ส่งคำถาม

Huade Hydraulic ก่อตั้งขึ้นในปี 1979 ด้วยการแนะนำเทคโนโลยีจาก Rexroth ปัจจุบัน Huade Hydraulic ได้พัฒนาเป็นผู้ผลิตไฮดรอลิกที่ทรงพลังที่สุดของจีน วาล์วลดแรงดัน ZDR 6 D สามารถทดแทนผลิตภัณฑ์ Rexroth รุ่นเดียวกันได้ มีองค์ประกอบการปรับ 3 แบบพร้อมดีไซน์แผ่นแซนด์วิช เมื่อเปรียบเทียบกับผลิตภัณฑ์อื่นๆ ที่คล้ายคลึงกัน วาล์วลดแรงดัน Huade® มีประสิทธิภาพที่เสถียรกว่าในด้านนี้ Huade Hydraulic มุ่งเน้นไปที่การใช้งานจริงในขณะที่ยังคงรักษาระดับคุณภาพไว้ เพื่อให้ผลิตภัณฑ์ของบริษัทได้รับการยอมรับจากตลาดในวงกว้างด้วยราคาที่ต่ำกว่า

พารามิเตอร์ผลิตภัณฑ์ของวาล์วลดแรงดัน ZDR 6 D

ของเหลวความดัน	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิของเหลวความดัน (℃)	-30 ถึง +80
ช่วงความหนืด (มม. ²/s)	10~800
ระดับการปนเปื้อนของของเหลว (㎛)	ระดับสูงสุดที่อนุญาตของ การปนเปื้อนของของเหลวคือ NAS 1638 คลาส 9 β10 ≥ 75
แรงดันใช้งานสูงสุด (ทางเข้า) (MPa)	สูงถึง 31.5
ความดันทุติยภูมิ (เอาต์พุต) (MPa)	สูงสุด 2.5, สูงสุด 7.5, สูงสุด 15.0, สูงสุด 21.0
พอร์ตแรงดันต้าน Y (MPa)	มากถึง 16.0
การไหลสูงสุด (ลิตร/นาที)	มากถึง 50.0
น้ำหนัก (กก.)	ประมาณ 1.2

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วลดความดัน ZDR 6 D

คุณสมบัติ:

▶ การออกแบบแผ่นแซนด์วิช

▶ ระดับแรงดัน 4 ระดับ

▶ 3 องค์ประกอบการปรับแต่ง:

- ลูกบิดหมุน

- ปลอกที่มีรูปหกเหลี่ยมและฝาครอบป้องกัน

- ลูกบิดหมุนแบบล็อคได้พร้อมสเกล

▶ การลดแรงดันในพอร์ต A, B หรือ P

▶ เช็ควาล์ว เป็นทางเลือก

▶ รูปแบบการย้ายไปยัง DIN 24 340, รูปแบบ A, ISO 4401 และ CETOP - RP 121H

แอปพลิเคชัน:

วาล์วลดแรงดันชนิด ZDR 6 D ใช้ลดแรงดันของระบบ

1. ส่วนและสัญลักษณ์ของวาล์วลดแรงดัน ZDR 6 D

วาล์วลดแรงดันประเภท ZDR 6 D.. เป็นวาล์วลดแรงดันที่ทำงานโดยตรง 3 ทิศทาง ดีไซน์แผ่นแซนวิชพร้อมฟังก์ชันระบายแรงดันที่ด้านรอง โดยทั่วไปวาล์วลดความดันประกอบด้วยตัวเรือน (1) สปูลควบคุม (2) สปริงอัด (3) และองค์ประกอบการปรับ (4) รวมถึงวาล์วตรวจสอบที่เป็นอุปกรณ์เสริม

แรงดันทุติยภูมิถูกกำหนดโดยองค์ประกอบปรับแรงดัน (4)

รุ่น "ZDR6DA"

ขณะพัก วาล์วจะเปิดตามปกติ และของไหลสามารถไหลจากพอร์ต A ไปยังพอร์ต A1 ได้โดยไม่มีสิ่งกีดขวาง ความดันในพอร์ต A1 ในเวลาเดียวกันผ่านทางสายควบคุมที่บริเวณแกนม้วนตรงข้ามกับสปริงอัด (3) เมื่อความดันในช่อง A1 เกินระดับความดันที่ตั้งไว้ที่สปริงอัด (3) แกนหมุนควบคุม (2) จะเคลื่อนเข้าสู่ตำแหน่งควบคุมเทียบกับสปริงอัด (3) และคงความดันที่ตั้งไว้ในพอร์ต A1 คงที่

แรงดันควบคุมและน้ำมันไพล็อตถูกนำมาจากพอร์ต A1 ผ่านทางสายควบคุม

หากความดันในช่อง A1 เพิ่มขึ้นอีกเนื่องจากแรงภายนอก แกนหมุนควบคุม (2) จะถูกเคลื่อนไปทางสปริงอัด (3) ต่อไป

ซึ่งจะทำให้เส้นทางการไหลถูกเปิดที่พอร์ต A1 ผ่านพื้นที่ควบคุม (9) บนแกนควบคุม (2) ไปยังถัง จากนั้นของเหลวที่เพียงพอจะไหลไปที่ถังเพื่อป้องกันแรงดันเพิ่มขึ้น ห้องสปริง (7) จะถูกระบายไปยังถังจากภายนอกเสมอโดยการเจาะ (6) ไปยังพอร์ต T (Y)

การเชื่อมต่อเกจวัดความดัน (8) ช่วยให้สามารถตรวจสอบแรงดันทุติยภูมิที่วาล์วได้

สามารถติดตั้งเช็ควาล์วสำหรับการไหลอิสระในพอร์ต A1 ถึง A ในเวอร์ชัน 'DA' เท่านั้น

รุ่น 'DP' และ 'DB'

ในรุ่น 'DP' ความดันจะลดลงในพอร์ต P1 แรงดันควบคุมและน้ำมันไพล็อตถูกนำภายในจากพอร์ต P1

ในโมเดล 'DB' ความดันในพอร์ต P1 จะลดลง และน้ำมันนำร่องที่นำมาจากพอร์ต B

ความสนใจ!

ในโมเดล DB ต้องแน่ใจว่าความดันในพอร์ต B ไม่สูงกว่าความดันที่ตั้งไว้เมื่อวาล์วทิศทางอยู่ในตำแหน่ง P ถึง A มิฉะนั้น ความดันในพอร์ต A จะลดลง

โครงสร้างของ ZDR 6 DA1-40B
