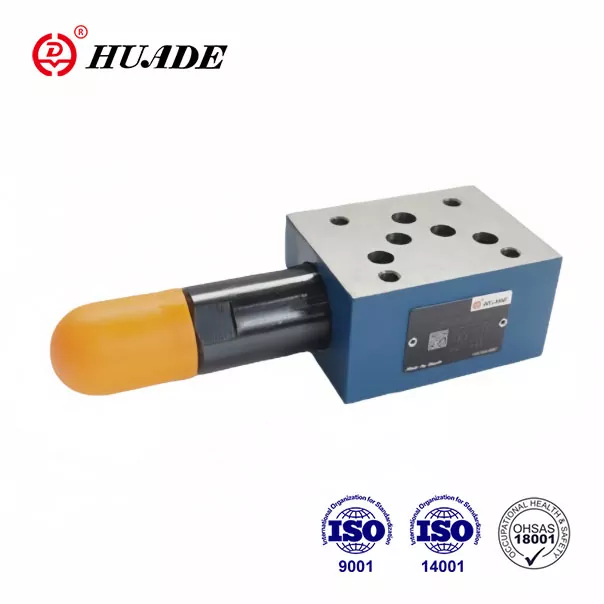

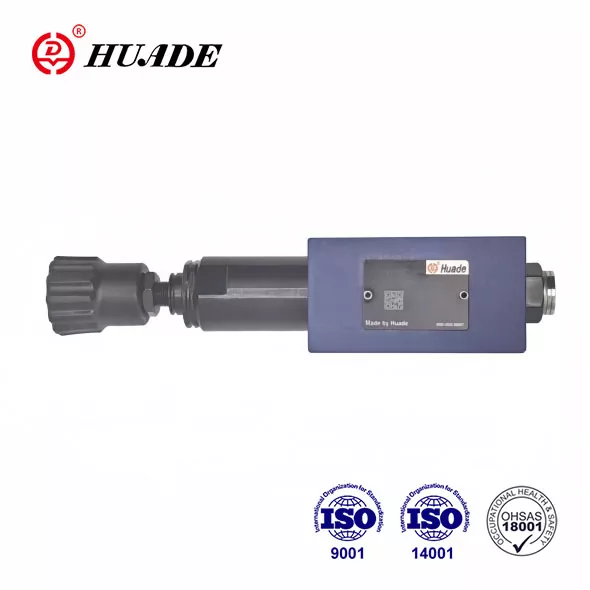

วาล์วลดแรงดัน Huade® ZDR 10 D ใช้เพื่อลดแรงดันของระบบไฮดรอลิกต่างๆ พวกเขาปฏิบัติตามมาตรฐานสากลอย่างสมบูรณ์ Huade Hydraulic ได้แนะนำเทคโนโลยีขั้นสูงจาก Rexroth เนื่องจากความร่วมมือระยะยาวสองครั้งตั้งแต่ปี 1979 Huade Hydraulic ใช้ทรัพยากรภายในประเทศอย่างเต็มที่เพื่อควบคุมต้นทุนเพื่อจัดหาผลิตภัณฑ์ไฮดรอลิกในราคาที่สมเหตุสมผล
|
น้ำหนัก (กก.) |
ประมาณ 2.8 |
|
ของเหลวความดัน |
น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM) |
|
ช่วงอุณหภูมิของเหลวความดัน (℃) |
-30 ถึง +80 |
|
ช่วงความหนืด (มม. ²/s) |
10~800 |
|
ระดับการปนเปื้อนของของเหลว |
แนะนำตัวกรองที่มีอัตราการคงอยู่ขั้นต่ำ β10 ≥ 75 |
|
แรงดันใช้งานสูงสุด (ทางเข้า) (MPa) |
สูงถึง 31.5 |
|
ความดันทุติยภูมิ (เอาต์พุต) (MPa) |
สูงสุด 2.5.สูงสุด 7.5 สูงสุด 15.0.สูงสุด 21.0 |
|
พอร์ตแรงดันย้อนกลับ (MPa) |
มากถึง16.0 |
|
การไหลสูงสุด (ลิตร/นาที) |
80 |
คุณสมบัติ:
▶ การออกแบบแผ่นแซนด์วิช
▶ การลดแรงดันในพอร์ต A, B หรือ P
▶ องค์ประกอบการปรับแต่ง 4 รายการ
- ลูกบิดหมุน
- ฐานสิบหก สกรูหัวพร้อมฝาปิดป้องกัน
- ลูกบิดหมุนแบบล็อคได้พร้อมสเกล
- ลูกบิดหมุนพร้อมสเกล
▶ ระดับแรงดัน 4 ระดับ
▶ เช็ควาล์วเสริม
▶ รูปแบบการย้ายไปยัง DIN 24 340, form A, ISO 4401 และ CETOP - RP 121H
แอปพลิเคชัน:
วาล์วชนิด ZDR 10 D ใช้ลดแรงดันของระบบ
1. ส่วนและสัญลักษณ์ของวาล์วลดแรงดัน ZDR 10 D
วาล์วลดแรงดันประเภท ZDR 10 D.. เป็นวาล์วควบคุมโดยตรง 3 ทิศทางแบบแผ่นแซนด์วิชพร้อมฟังก์ชันระบายแรงดันที่ด้านรอง
โดยทั่วไปวาล์วลดความดันประกอบด้วยตัวเรือน (1) สปูลควบคุม (2) สปริงอัด (3) และตัวปรับ (4) รวมถึงเช็ควาล์วเสริม
แรงดันรองถูกกำหนดโดยองค์ประกอบปรับแรงดัน (4)
รุ่น 'ใช่'
ขณะพัก วาล์วจะเปิดตามปกติ และของไหลสามารถไหลจากพอร์ต A1 ไปยังพอร์ต A2 ได้โดยไม่มีสิ่งกีดขวาง ความดันในพอร์ต A2 ในเวลาเดียวกันผ่านทางสายควบคุม (5) ที่บริเวณแกนม้วนตรงข้ามกับสปริงอัด (3) เมื่อความดันในช่อง A2 เกินระดับความดันที่ตั้งไว้ที่สปริงอัด (3) แกนหมุนควบคุม (2) จะเคลื่อนเข้าสู่ตำแหน่งควบคุมเทียบกับสปริงอัด (3) และคงความดันที่ตั้งไว้ในพอร์ต A2 คงที่
แรงดันควบคุมและน้ำมันไพล็อตถูกนำมาจากพอร์ต A2 ผ่านทางสายควบคุม (5)
หากความดันในช่อง A2 เพิ่มขึ้นอีกเนื่องจากแรงภายนอก แกนหมุนควบคุม (2) จะถูกเคลื่อนไปทางสปริงอัด (3) ต่อไป
ซึ่งจะทำให้เส้นทางการไหลถูกเปิดที่พอร์ต A2 ผ่านทางส่วนควบคุม (5) บนแกนควบคุม (2) และตัวเรือน (1) ไปยังถัง (พอร์ต TB) จากนั้นของเหลวที่เพียงพอจะไหลลงถังเพื่อป้องกันไม่ให้แรงดันเพิ่มขึ้นอีก
ห้องสปริง (7) จะถูกระบายไปยังถังภายนอกเสมอผ่านทางพอร์ต TA
การเชื่อมต่อเกจวัดความดัน (8) ช่วยให้สามารถตรวจสอบแรงดันทุติยภูมิที่วาล์วได้
สามารถติดตั้งเช็ควาล์วสำหรับการไหลอิสระในพอร์ต A2 ถึง A1 ในเวอร์ชัน 'DA' เท่านั้น
รุ่น 'DP' และ 'DB'
ในรุ่น 'DP' ความดันจะลดลงในพอร์ต P1 แรงดันควบคุมและน้ำมันไพล็อตจะถูกนำเข้าจากพอร์ต P1 ภายใน
ในโมเดล 'DB' ความดันในพอร์ต P1 จะลดลง และน้ำมันนำร่องที่นำมาจากพอร์ต B
ความสนใจ!
เมื่อวาล์วทิศทางอยู่ในตำแหน่งสวิตช์ P ถึง A แรงดันในพอร์ต B จะต้องไม่เกินแรงดันรองที่ตั้งไว้ มิฉะนั้นความดันในพอร์ต A จะลดลง
หากใช้โดยไม่มีวาล์วกำหนดทิศทาง จะต้องเชื่อมต่อ TA และ TB เข้าด้วยกัน (เช่น ในแผ่นปิด)
โครงสร้างของ ZDR 10 DA1-50B/...YM
สัญลักษณ์ของ ZDR 10 DP...-50B
