หากคุณทำงานกับระบบไฮดรอลิก คุณคงเคยได้ยินเกี่ยวกับวาล์วควบคุมทิศทาง Rexroth 4WE 6 J วาล์วนี้เป็นหนึ่งในส่วนประกอบที่เชื่อถือได้มากที่สุดในระบบไฮดรอลิกทางอุตสาหกรรม และการทำความเข้าใจวิธีการทำงานจะช่วยให้คุณตัดสินใจเกี่ยวกับอุปกรณ์ของคุณได้ดีขึ้น
4WE 6 J ผลิตโดย Bosch Rexroth บริษัทที่มีชื่อเสียงด้านชิ้นส่วนไฮดรอลิกคุณภาพสูง วาล์วเฉพาะนี้ควบคุมทิศทางการไหลของของไหลในระบบไฮดรอลิก ลองคิดดูว่ามันเหมือนกับตัวควบคุมการจราจรสำหรับน้ำมันไฮดรอลิก โดยกำหนดทิศทางที่ต้องไปเพื่อให้เครื่องจักรทำงานได้อย่างถูกต้อง
อะไรทำให้ 4WE 6 J พิเศษ
วาล์วควบคุมทิศทาง 4WE 6 J สำหรับ Rexroth โดดเด่นด้วยการออกแบบ เป็นวาล์วที่ทำงานด้วยโซลินอยด์ ซึ่งหมายความว่าจะใช้แม่เหล็กไฟฟ้าเพื่อเปลี่ยนตำแหน่ง เมื่อคุณส่งสัญญาณไฟฟ้าไปที่วาล์ว มันจะเคลื่อนชิ้นส่วนภายในที่เปลี่ยนตำแหน่งที่น้ำมันไหล
วาล์วนี้มีการกำหนดค่า 4/3 "4" หมายความว่ามีพอร์ตสี่พอร์ตสำหรับเชื่อมต่อสายไฮดรอลิก "3" หมายความว่ามีสามตำแหน่งที่สามารถย้ายไปได้ ในตำแหน่งกึ่งกลาง พอร์ตทั้งหมดจะถูกปิด สิ่งนี้สำคัญต่อความปลอดภัย เพราะเมื่อวาล์วไม่ได้รับการบอกว่าต้องทำอะไร มันจะปิดกั้นการไหลทั้งหมดและทำให้ทุกอย่างล็อคอยู่กับที่
วาล์วใช้สปริงเพื่อกลับสู่ตำแหน่งกึ่งกลางนี้โดยอัตโนมัติ เมื่อคุณปิดสัญญาณไฟฟ้า สปริงจะดันแกนม้วนภายในกลับไปตรงกลาง การออกแบบที่มีสปริงเป็นศูนย์กลางนี้มีความน่าเชื่อถือและได้รับการทดสอบกับเครื่องจักรหลายพันเครื่องในช่วงหลายปีที่ผ่านมา
สปูล "J" ทำงานอย่างไร
ตัวอักษร "J" ในชื่อจะบอกคุณเกี่ยวกับประเภทแกนหมุนภายในวาล์ว ตัวอักษรที่แตกต่างกันหมายถึงรูปแบบการไหลที่แตกต่างกัน และแกน J ก็มีจุดประสงค์เฉพาะ ในตำแหน่งกึ่งกลาง พอร์ตทั้งสี่พอร์ตจะถูกบล็อก ไม่มีอะไรไหลเข้าหรือออก สิ่งนี้เรียกว่าการกำหนดค่าศูนย์ปิด
เมื่อคุณจ่ายไฟให้กับโซลินอยด์ตัวหนึ่ง วาล์วจะเลื่อนเพื่อเชื่อมต่อแรงดันเข้ากับช่องทำงานหนึ่งในขณะที่ปิดกั้นช่องอื่น ๆ สลับไปที่โซลินอยด์อื่น และการเชื่อมต่อกลับด้าน สิ่งนี้ช่วยให้คุณควบคุมทิศทางการเคลื่อนที่ของกระบอกไฮดรอลิกหรือมอเตอร์ได้อย่างแม่นยำ
การออกแบบศูนย์กลางแบบปิดของวาล์วควบคุมทิศทาง 4WE 6 J สำหรับ Rexroth ทำให้เหมาะสำหรับเครื่องจักรที่ต้องคงตำแหน่งไว้เมื่อหยุด เครื่องมือกล เครื่องฉีดพลาสติก และแท่นอัด ต่างก็ได้รับประโยชน์จากคุณสมบัตินี้ เมื่อวาล์วอยู่ในตำแหน่งที่เป็นกลาง แอคชูเอเตอร์ของคุณจะอยู่ที่ตำแหน่งเดิมโดยไม่เคลื่อนตัว
ข้อมูลจำเพาะทางเทคนิคที่คุณควรรู้
4WE 6 J ใช้รูปแบบการติดตั้ง NG6 มาตรฐานหรือที่เรียกว่า CETOP 03 การกำหนดมาตรฐานนี้หมายความว่าคุณสามารถแทนที่ด้วยวาล์ว NG6 อื่นๆ ได้หากจำเป็น รูยึดมีระยะห่างอย่างแม่นยำ โดยมีเกลียว M5 สี่เกลียวในรูปแบบเฉพาะที่ตรงกับมาตรฐานอุตสาหกรรม
วาล์วนี้สามารถรองรับแรงดันได้ถึง 350 บาร์บนพอร์ตหลัก อัตราการไหลสูงสุดคือ 80 ลิตรต่อนาที เมื่อใช้โซลินอยด์กระแสตรง วาล์วใช้งานได้กับน้ำมันไฮดรอลิกที่มีความหนืดระหว่าง 10 ถึง 500 มม.²/วินาที และสามารถทำงานในอุณหภูมิตั้งแต่ -20°C ถึง +80°C
เวลาตอบสนองมีความสำคัญในระบบไฮดรอลิก 4WE 6 J จะเปลี่ยนตำแหน่งในเวลาประมาณ 20 ถึง 70 มิลลิวินาทีเมื่อคุณเปิดเครื่อง และ 10 ถึง 60 มิลลิวินาทีเมื่อคุณปิดเครื่อง การตอบสนองที่รวดเร็วนี้ช่วยให้เครื่องจักรทำงานได้อย่างราบรื่นโดยไม่เกิดความล่าช้า
โซลินอยด์มีตัวเลือกแรงดันไฟฟ้าที่แตกต่างกัน ตัวเลือกทั่วไป ได้แก่ 24V DC ซึ่งเป็นที่นิยมที่สุดในอุตสาหกรรม คุณยังเลือกซื้อเวอร์ชัน 12V DC, 110V AC หรือ 230V AC ได้ด้วย รุ่น DC ใช้พลังงานประมาณ 30 วัตต์ และสามารถทำงานได้อย่างต่อเนื่องโดยไม่ร้อนเกินไป
ตำแหน่งที่ใช้วาล์วเหล่านี้
โรงงานผลิตใช้วาล์วควบคุมทิศทาง 4WE 6 J สำหรับ Rexroth ในการใช้งานหลายประเภท ในร้านขายเครื่องจักร วาล์วเหล่านี้จะควบคุมการเคลื่อนที่ของเครื่องมือตัดและตัวจับยึดชิ้นงาน คุณสมบัติศูนย์กลางแบบปิดช่วยป้องกันการเคลื่อนไหวที่ไม่พึงประสงค์เมื่อเครื่องจักรไม่ได้ใช้งาน ซึ่งช่วยเพิ่มความปลอดภัยและความแม่นยำ
เครื่องฉีดขึ้นรูปใช้วาล์วเหล่านี้ในการควบคุมการเปิดและปิดแม่พิมพ์ ความเร็วในการเปลี่ยนที่รวดเร็วช่วยรักษาอัตราการผลิต และการตั้งศูนย์กลางที่เชื่อถือได้ช่วยรับประกันคุณภาพของชิ้นส่วนที่สม่ำเสมอ เครื่องขึ้นรูปบางเครื่องหมุนเวียนหลายพันครั้งต่อวัน และ 4WE 6 J สามารถรองรับได้ถึง 15,000 รอบต่อชั่วโมง
เครื่องปั้มจะใช้วาล์วเหล่านี้เพื่อควบคุมการเคลื่อนที่ของกระทุ้ง ความสามารถในการรับแรงกดเมื่ออยู่ตรงกลางถือเป็นสิ่งสำคัญสำหรับการขึ้นรูปที่ต้องยึดชิ้นงานให้มั่นคงในระหว่างการประมวลผล อัตราแรงดันสูงของวาล์วที่ 350 บาร์ให้ความจุมากมายสำหรับการใช้งานที่มีความต้องการสูง
สายการผลิตอัตโนมัติมักจะมีวาล์ว 4WE 6 J หลายตัวทำงานร่วมกัน วาล์วแต่ละตัวควบคุมกระบอกสูบหรือมอเตอร์ที่แตกต่างกัน และวาล์วแต่ละตัวจะประสานงานเพื่อเคลื่อนย้ายผลิตภัณฑ์ผ่านสถานีต่างๆ การติดตั้งที่ได้มาตรฐานทำให้การติดตั้งและบำรุงรักษาทั้งระบบง่ายขึ้น
การอ่านหมายเลขรุ่น
Rexroth ใช้ระบบการเข้ารหัสโดยละเอียดสำหรับวาล์ว หมายเลขรุ่นเต็มโดยทั่วไปอาจเป็น 4WE 6 J6X/EG24N9K4 แต่ละส่วนของรหัสนี้จะบอกบางสิ่งที่เฉพาะเจาะจงเกี่ยวกับวาล์วแก่คุณ
"4WE" ที่จุดเริ่มต้นจะบอกคุณว่าเป็นวาล์วควบคุมทิศทางที่ทำงานด้วยโซลินอยด์ 4 ทิศทาง "6" หมายถึงขนาด NG6 "J" คือประเภทสปูลที่เราพูดถึงก่อนหน้านี้ "6X" หมายถึงซีรีส์ส่วนประกอบซึ่งเกี่ยวข้องกับคุณลักษณะด้านประสิทธิภาพ
หลังเครื่องหมายทับ "E" บ่งบอกว่ามีโซลินอยด์หมุดเปียกอยู่ในน้ำมันไฮดรอลิก "G24" หมายความว่าใช้ไฟ 24V DC "N" บอกคุณเกี่ยวกับวัสดุซีล โดย N คือซีลยาง NBR มาตรฐาน ส่วน "9K4" มีตัวเลือกเพิ่มเติม เช่น คุณลักษณะการแทนที่ด้วยตนเองและประเภทตัวเชื่อมต่อ
การทำความเข้าใจโค้ดนี้ช่วยในการสั่งซื้อวาล์วเปลี่ยนหรือเปรียบเทียบรุ่นต่างๆ วาล์วควบคุมทิศทาง 4WE 6 J สำหรับ Rexroth มีหลายรูปแบบตามความต้องการเฉพาะของคุณ และหมายเลขรุ่นจะบันทึกรายละเอียดทั้งหมดเหล่านี้
ปัญหาและแนวทางแก้ไขทั่วไป
เช่นเดียวกับส่วนประกอบทางกลอื่นๆ วาล์วเหล่านี้อาจเกิดปัญหาเมื่อเวลาผ่านไป ปัญหาที่พบบ่อยที่สุดคือการเกาะติด ซึ่งแกนหมุนภายในตัววาล์วไม่ราบรื่น ซึ่งมักเกิดขึ้นเนื่องจากการปนเปื้อนในน้ำมันไฮดรอลิก
ระยะห่างภายในใน 4WE 6 J มีขนาดเล็กมาก ระหว่าง 3 ถึง 13 ไมโครเมตร นั่นเล็กกว่าเส้นผมมนุษย์ เมื่ออนุภาคสิ่งสกปรกเข้าไปในน้ำมัน พวกมันอาจติดขัดในพื้นที่คับแคบเหล่านี้ และป้องกันไม่ให้แกนม้วนเคลื่อนที่ สิ่งนี้เรียกว่าล็อคตะกอน และอาจทำให้วาล์วเสียหายได้หากไม่แก้ไข
การรักษาน้ำมันไฮดรอลิกให้สะอาดจะช่วยป้องกันปัญหาส่วนใหญ่ได้ ใช้ตัวกรองที่ตรงตามมาตรฐานความสะอาด ISO 4406 20/18/55 หรือดีกว่า เปลี่ยนตัวกรองเป็นประจำและเฝ้าดูสัญญาณการปนเปื้อน เช่น น้ำมันขุ่นหรือเสียงผิดปกติจากระบบ
อาการเหนื่อยหน่ายของคอยล์เป็นอีกปัญหาหนึ่งที่อาจเกิดขึ้นได้ หากหลอดด้ายติดและไม่สามารถเคลื่อนที่ได้ โซลินอยด์จะดึงกระแสไฟมากขึ้นเพื่อพยายามดัน กระแสไฟฟ้าพิเศษนี้สร้างความร้อนที่อาจทำให้ขดลวดเสียหายได้ วาล์วรุ่น AC มีความอ่อนไหวต่อปัญหานี้มากกว่ารุ่น DC
การตรวจสอบแหล่งจ่ายไฟช่วยป้องกันปัญหาคอยล์ ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของคุณอยู่ภายใน 10% ของแรงดันไฟฟ้าที่กำหนด การเชื่อมต่อควรสะอาดและแน่นหนา โดยมีการปิดผนึกป้องกันความชื้นอย่างเหมาะสม วาล์วใช้ตัวเชื่อมต่อที่ได้รับการจัดอันดับ IP65 หรือ IP67 ขึ้นอยู่กับเวอร์ชัน ดังนั้นควรดูแลรักษาซีลเหล่านี้อย่างเหมาะสม
การรั่วไหลภายในจะเพิ่มขึ้นตามอายุของวาล์ว นี่เป็นการสึกหรอตามปกติ แต่การรั่วไหลที่มากเกินไปส่งผลต่อประสิทธิภาพของระบบ หากคุณสังเกตเห็นความเร็วของแอคชูเอเตอร์ช้าลงหรือแรงยึดลดลง อาจเป็นสาเหตุให้เกิดการรั่วไหลภายใน การทดสอบแรงดันตกคร่อมวาล์วสามารถช่วยวินิจฉัยปัญหานี้ได้
เคล็ดลับการบำรุงรักษา
การบำรุงรักษาเป็นประจำช่วยให้วาล์วควบคุมทิศทาง 4WE 6 J สำหรับ Rexroth ทำงานได้อย่างน่าเชื่อถือ ตัววาล์วไม่ต้องการการดูแลมากนัก แต่ระบบไฮดรอลิกที่อยู่รอบๆ ตัววาล์วต้องการ การปฏิบัติตามหลักปฏิบัติง่ายๆ ไม่กี่ข้อจะช่วยยืดอายุวาล์วได้อย่างมาก
คุณภาพน้ำมันมีความสำคัญที่สุด ปฏิบัติตามหลักการ "สะอาด เย็น และแห้ง" น้ำมันที่สะอาดป้องกันการปนเปื้อน น้ำมันเย็นช่วยลดการสึกหรอและยืดอายุการใช้งานของส่วนประกอบ น้ำมันแห้งป้องกันการกัดกร่อนและรักษาความหนืดที่เหมาะสม ทดสอบน้ำมันเครื่องของคุณเป็นระยะและเปลี่ยนตามคำแนะนำของผู้ผลิต
การควบคุมอุณหภูมิก็ช่วยได้เช่นกัน วาล์วสามารถทำงานได้สูงถึง 80°C แต่การใช้ระบบทำความเย็นจะดีกว่าเพื่ออายุการใช้งานที่ยืนยาว หากระบบของคุณร้อน ให้พิจารณาเพิ่มตัวแลกเปลี่ยนความร้อน ขดลวดโซลินอยด์สามารถมีอุณหภูมิสูงถึง 150°C บนพื้นผิว แต่การทำงานที่เย็นกว่าจะช่วยลดความเครียดทางไฟฟ้า
วาล์ว 4WE 6 J จำนวนมากมีตัวเลือกการแทนที่แบบแมนนวล สิ่งเหล่านี้ช่วยให้คุณเคลื่อนย้ายวาล์วด้วยมือเมื่อปิดเครื่องหรือระหว่างการแก้ไขปัญหา เมื่อใช้การควบคุมแบบแมนนวล ให้รักษาแรงดันของระบบให้ต่ำกว่า 50 บาร์เพื่อหลีกเลี่ยงการใช้แรงมากเกินไป อย่าพุชการแทนที่ด้วยตนเองทั้งสองรายการพร้อมกัน
ตำแหน่งการติดตั้งไม่ได้จำกัดวาล์วมากนัก คุณสามารถติดตั้งในทิศทางใดก็ได้ แม้ว่าการติดตั้งในแนวนอนมักจะทำงานได้ดีที่สุดในการระบายความร้อนก็ตาม ตรวจสอบให้แน่ใจว่ามีช่องว่างรอบๆ โซลินอยด์เพียงพอเพื่อให้อากาศเย็นไหลเวียนได้
ทางเลือกและความเข้ากันได้
แม้ว่า Rexroth จะผลิตวาล์วที่มีคุณภาพ แต่ผู้ผลิตรายอื่นก็เสนอทางเลือกอื่นที่เข้ากันได้ การทำความเข้าใจตัวเลือกของคุณช่วยในการจัดหาและการจัดการต้นทุน วาล์วใดๆ ที่มีรูปแบบการติดตั้ง NG6 สามารถประกอบเข้ากับจุดยึด 4WE 6 J ได้

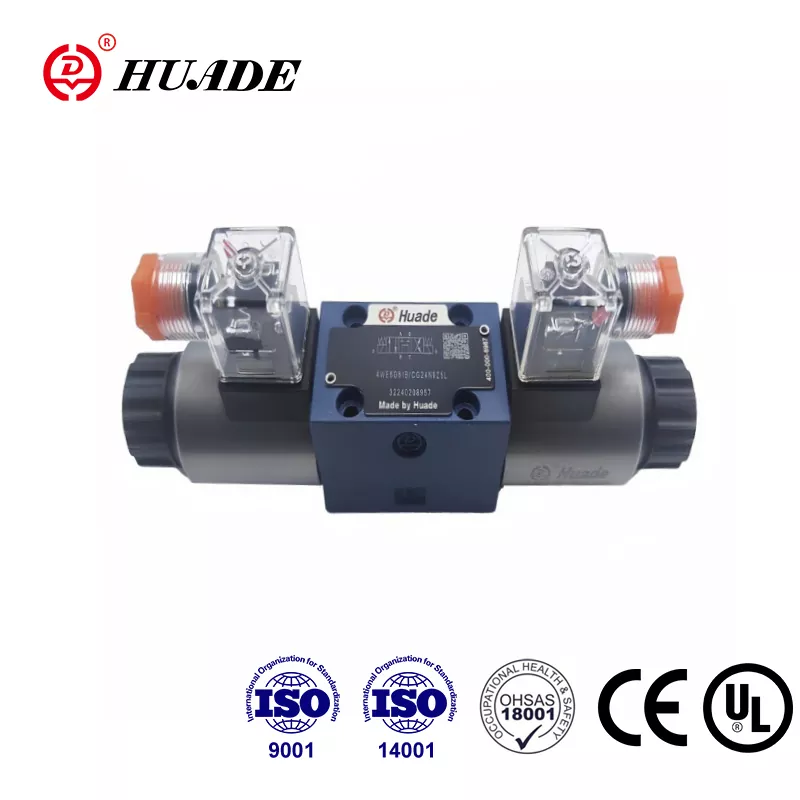

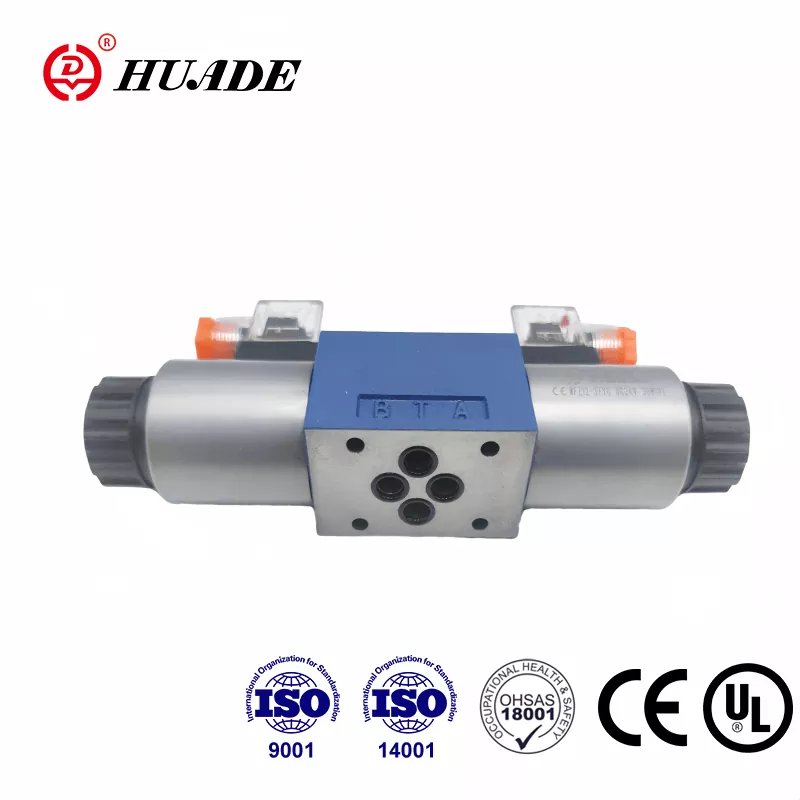

Yuken สร้าง DSG-01-3C3 ซึ่งมีฟังก์ชันการทำงานที่คล้ายกันโดยมีแกนกลางแบบปิด Parker นำเสนอซีรีส์ D1VW ที่มีอัตราการไหลที่เทียบเคียงได้ Eaton Vickers มีรุ่น DG4V-3-6C โดยทั่วไปทางเลือกเหล่านี้มีราคาถูกกว่าชิ้นส่วน Rexroth ดั้งเดิมถึง 20% ถึง 30%
เมื่อพิจารณาทางเลือกอื่น ให้จับคู่พิกัดแรงดัน ความสามารถในการไหล และข้อกำหนดทางไฟฟ้าอย่างระมัดระวัง วาล์ว NG6 ไม่ได้ถูกสร้างขึ้นเท่ากันทั้งหมด บางส่วนอาจมีเวลาตอบสนองหรือลักษณะการสลับที่แตกต่างกันซึ่งส่งผลต่อแอปพลิเคชันของคุณ
วาล์วควบคุมทิศทาง 4WE 6 J สำหรับ Rexroth มีประวัติที่พิสูจน์แล้วโดยมีระยะเวลาเฉลี่ยระหว่างความล้มเหลวซึ่งวัดเป็นปี แบรนด์ทางเลือกบางยี่ห้ออาจไม่ตรงกับความน่าเชื่อถือนี้ สำหรับการใช้งานที่สำคัญ ค่าใช้จ่ายเพิ่มเติมของชิ้นส่วน Rexroth ของแท้มักจะสมเหตุสมผล
บริการสร้างใหม่เสนอทางเลือกอื่น บริษัทหลายแห่งมีความเชี่ยวชาญในการซ่อมแซมวาล์วไฮดรอลิกใหม่ พวกเขาแยกชิ้นส่วน ทำความสะอาด เปลี่ยนชิ้นส่วนที่สึกหรอ และทดสอบวาล์วให้อยู่ในสภาพเหมือนใหม่ วาล์วที่สร้างใหม่มีราคาถูกกว่าวาล์วใหม่และสามารถทำงานได้ดีกับการใช้งานที่มีความต้องการน้อยลง
หาซื้อได้ที่ไหน
การค้นหาซัพพลายเออร์สำหรับ 4WE 6 J ไม่ใช่เรื่องยาก Bosch Rexroth มีร้านค้าออนไลน์อย่างเป็นทางการที่ [store.boschrexroth.com](http://store.boschrexroth.com/) ซึ่งคุณสามารถสั่งซื้อได้โดยตรง สิ่งนี้รับประกันอะไหล่แท้และความคุ้มครองการรับประกันที่เหมาะสม
ผู้จัดจำหน่ายทางอุตสาหกรรมจะสต็อกวาล์วเหล่านี้ไว้ตามภูมิภาค บริษัทต่างๆ เช่น Motion Industries, Applied Industrial Technologies และผู้เชี่ยวชาญด้านไฮดรอลิกอื่นๆ จำหน่ายผลิตภัณฑ์ Rexroth การทำงานร่วมกับผู้จัดจำหน่ายในพื้นที่จะให้การสนับสนุนด้านเทคนิคและการจัดส่งที่รวดเร็วยิ่งขึ้นสำหรับความต้องการเร่งด่วน
ตลาดออนไลน์เช่น eBay มีทั้งวาล์วใหม่และมือสอง โดยทั่วไปราคาสำหรับหน่วยใหม่จะอยู่ระหว่าง 300 ถึง 500 เหรียญสหรัฐ ขึ้นอยู่กับรุ่นและตัวเลือกเฉพาะ วาล์วมือสองขายในราคา 100 ถึง 250 เหรียญสหรัฐ แม้ว่าคุณจะแลกการรับประกันโดยมีต้นทุนที่ต่ำกว่าก็ตาม
ซัพพลายเออร์ในเอเชียบนแพลตฟอร์มเช่น Shopee หรือ Alibaba เสนอเวอร์ชันที่ใช้งานร่วมกันได้ในราคาที่ต่ำกว่า ซึ่งบางครั้งอาจอยู่ที่ประมาณ 150 ดอลลาร์ คุณภาพจะแตกต่างกันไปตามแหล่งที่มาเหล่านี้ ดังนั้นควรศึกษาผู้ขายอย่างรอบคอบหากคุณเลือกเส้นทางนี้ สำหรับการใช้งานที่สำคัญ ควรยึดติดกับซัพพลายเออร์ที่เป็นที่รู้จัก
เมื่อสั่งซื้อ โปรดเตรียมหมายเลขรุ่นให้ครบถ้วน วาล์วควบคุมทิศทาง 4WE 6 J สำหรับ Rexroth มีหลายรูปแบบ และการได้รับแรงดันไฟฟ้าหรือประเภทตัวเชื่อมต่อไม่ถูกต้องทำให้เกิดปัญหา ตรวจสอบข้อกำหนดทางไฟฟ้าและรายละเอียดการติดตั้งอีกครั้งก่อนซื้อ
ข้อควรพิจารณาในการติดตั้ง
การติดตั้ง 4WE 6 J อย่างเหมาะสมทำให้มั่นใจได้ถึงประสิทธิภาพที่ดีและอายุการใช้งานที่ยาวนาน เริ่มต้นด้วยพื้นผิวการติดตั้งที่สะอาด วาล์วจะผนึกกับพื้นผิวนี้ และรอยขีดข่วนหรือสิ่งสกปรกอาจทำให้เกิดการรั่วไหลได้ ใช้แรงบิดโบลต์ที่เหมาะสมกับสกรูยึดเพื่อหลีกเลี่ยงการบิดเบือนตัววาล์ว
การเชื่อมต่อพอร์ตควรสะอาดและมีขนาดเหมาะสม วาล์วใช้ขนาดพอร์ต NG6 มาตรฐาน และสายไฮดรอลิกของคุณจำเป็นต้องตรงกัน การใช้เส้นขนาดเล็กจะจำกัดการไหลและเพิ่มแรงดันตกคร่อม เส้นขนาดใหญ่ทำให้เปลืองพื้นที่แต่ไม่กระทบต่อประสิทธิภาพ
เมื่อเชื่อมต่อพลังงานไฟฟ้า ให้ปฏิบัติตามแผนภาพการเดินสายไฟสำหรับรุ่นเฉพาะของคุณ โดยทั่วไปโซลินอยด์จะเชื่อมต่อกับคอนโทรลเลอร์หรือสวิตช์ที่ให้แรงดันไฟฟ้าที่เหมาะสม บางรุ่นมีไฟแสดงสถานะเพื่อแสดงว่าโซลินอยด์ตัวใดจ่ายไฟอยู่ ซึ่งจะช่วยในระหว่างการแก้ไขปัญหา
พิจารณาเพิ่มเกจวัดแรงดันที่จุดสำคัญในระบบของคุณ การตรวจสอบแรงดันที่พอร์ตวาล์วช่วยวินิจฉัยปัญหาและเพิ่มประสิทธิภาพการทำงาน สวิตช์แรงดันสามารถให้อินเตอร์ล็อคเพื่อความปลอดภัยเพื่อป้องกันการทำงานนอกพารามิเตอร์ที่ปลอดภัย
การทำงานกับของเหลวชนิดต่างๆ
ระบบไฮดรอลิกส่วนใหญ่ใช้น้ำมันแร่ และ 4WE 6 J ทำงานได้อย่างสมบูรณ์แบบกับของเหลวเหล่านี้ ซีล NBR มาตรฐานจัดการกับน้ำมันที่มีพื้นฐานจากปิโตรเลียมในช่วงอุณหภูมิที่กว้าง ซึ่งครอบคลุมการใช้งานทางอุตสาหกรรมส่วนใหญ่
บางระบบต้องการของเหลวที่เป็นมิตรต่อสิ่งแวดล้อม เช่น HFC (น้ำไกลคอล) หรือ HFD (เอสเทอร์สังเคราะห์) วาล์วควบคุมทิศทาง 4WE 6 J สำหรับ Rexroth สามารถทำงานร่วมกับของเหลวเหล่านี้ได้ แต่คุณต้องมีวัสดุซีลที่เหมาะสม สั่งซื้อวาล์วที่มีซีล FKM (Viton) โดยมีตัว "V" ในรหัสรุ่นแทน "N"
ของเหลวสูตรน้ำลดอายุการใช้งานเมื่อเทียบกับน้ำมันแร่ Rexroth ประมาณอายุการใช้งานสั้นลงประมาณ 30% เมื่อใช้ของเหลว HFC การสึกหรอที่เพิ่มขึ้นมาจากคุณสมบัติการหล่อลื่นที่แตกต่างกันและการเกิดโพรงอากาศที่อาจเกิดขึ้น หากคุณต้องใช้ของเหลวเหล่านี้ ให้พิจารณาเพิ่มขนาดส่วนประกอบให้ใหญ่ขึ้นเล็กน้อยเพื่อชดเชย
ขีดจำกัดอุณหภูมิในการทำงานเปลี่ยนแปลงไปตามของเหลวต่างๆ เช่นกัน ของเหลว HFC จำกัดอุณหภูมิสูงสุดไว้ที่ 50°C แทนที่จะเป็นขีดจำกัด 80°C สำหรับน้ำมันแร่ วางแผนระบบระบายความร้อนของคุณให้เหมาะสมหากคุณใช้น้ำมันไฮดรอลิกชนิดอื่น
ทำความเข้าใจเส้นโค้งประสิทธิภาพ
Rexroth ให้ข้อมูลประสิทธิภาพในคู่มือทางเทคนิคที่แสดงให้เห็นว่าวาล์วทำงานอย่างไรภายใต้สภาวะที่ต่างกัน กราฟแรงดันตกแสดงปริมาณแรงดันที่คุณสูญเสียไปในการดันน้ำมันผ่านวาล์วที่อัตราการไหลต่างๆ สำหรับแกน J คาดว่าจะมีแรงดันลดลงประมาณ 2 บาร์ที่ 20 ลิตรต่อนาที
แรงดันตกคร่อมนี้แสดงถึงพลังงานที่สูญเปล่าในระบบของคุณ อัตราการไหลที่สูงขึ้นจะสร้างแรงดันตกคร่อมมากขึ้นตามความสัมพันธ์แบบโค้ง เมื่อออกแบบวงจรไฮดรอลิก ให้คำนึงถึงการสูญเสียนี้เพื่อให้แน่ใจว่าตัวกระตุ้นได้รับแรงดันเพียงพอ
หมายเลขขีดจำกัดกำลังสำหรับวาล์วควบคุมทิศทาง 4WE 6 J สำหรับ Rexroth คือ 8 นี่คือหน่วยเมตริกเฉพาะของ Rexroth ที่เกี่ยวข้องกับการไหล ความดัน และความหนืดของน้ำมันกับการสร้างความร้อน การรักษาให้ต่ำกว่าขีดจำกัดนี้จะช่วยป้องกันความร้อนสูงเกินไประหว่างการทำงานต่อเนื่อง
ความถี่ในการสลับส่งผลต่ออายุการใช้งานวาล์ว แม้ว่าวาล์วจะสามารถหมุนเวียนได้สูงสุดถึง 15,000 ครั้งต่อชั่วโมงในทางกลไก แต่การใช้งานทั่วไปจะทำงานช้าลงมาก ความเร็วรอบที่สูงขึ้นจะเร่งการสึกหรอของซีลและส่วนประกอบโซลินอยด์ จับคู่ความถี่ในการทำงานของคุณกับความต้องการที่แท้จริงของคุณแทนที่จะเพิ่มความถี่ให้สูงสุด
เอกสารและการสนับสนุน
Bosch Rexroth จัดทำเอกสารทางเทคนิคโดยละเอียดสำหรับวาล์ว เอกสารแค็ตตาล็อกหลักแสดงขนาด รายละเอียดการติดตั้ง และข้อมูลจำเพาะพื้นฐาน คู่มือโดยละเอียดเพิ่มเติมจะอธิบายขั้นตอนการติดตั้ง ข้อกำหนดในการบำรุงรักษา และขั้นตอนการแก้ไขปัญหา
คุณสามารถดาวน์โหลดเอกสารเหล่านี้ได้จากเว็บไซต์ Rexroth หรือขอจากผู้จัดจำหน่าย การมีคู่มือทางเทคนิคสำหรับรุ่นเฉพาะของคุณจะช่วยในระหว่างการติดตั้งและบำรุงรักษา เอกสารประกอบด้วยสัญลักษณ์ไฮดรอลิกที่แสดงวิธีการแทนวาล์วในแผนภาพวงจร
ทีมสนับสนุนด้านเทคนิคของ Rexroth สามารถช่วยตอบคำถามเกี่ยวกับการสมัครได้ หากคุณไม่แน่ใจว่า 4WE 6 J ตรงกับความต้องการของคุณหรือไม่ พวกเขาสามารถแนะนำทางเลือกอื่นหรือเสนอแนะการปรับเปลี่ยนได้ การสนับสนุนนี้มีประโยชน์เมื่อออกแบบระบบใหม่หรืออัพเกรดอุปกรณ์ที่มีอยู่
เครื่องมือการเลือกแบบออนไลน์ช่วยให้คุณกำหนดค่าวาล์วตามความต้องการของคุณได้ ป้อนอัตราการไหล ความดัน แรงดันไฟฟ้า และพารามิเตอร์อื่นๆ จากนั้นเครื่องมือจะแนะนำรุ่นที่เหมาะสม สิ่งนี้ช่วยให้แน่ใจว่าคุณได้รับสิ่งที่คุณต้องการโดยไม่ต้องถอดรหัสหมายเลขรุ่นด้วยตนเอง
ความคิดสุดท้าย
วาล์วควบคุมทิศทาง 4WE 6 J สำหรับ Rexroth แสดงถึงเทคโนโลยีที่ได้รับการพิสูจน์แล้วในการควบคุมไฮดรอลิก การออกแบบโดยมีสปริงเป็นศูนย์กลางที่ทำงานด้วยโซลีนอยด์พร้อมการวางตำแหน่งกึ่งกลางแบบปิด รองรับการใช้งานนับไม่ถ้วนทั่วโลก การทำความเข้าใจวิธีการทำงานจะช่วยให้คุณใช้งานได้อย่างมีประสิทธิภาพและบำรุงรักษาอย่างเหมาะสม
ข้อได้เปรียบที่สำคัญ ได้แก่ การติดตั้ง NG6 ที่ได้มาตรฐาน ฟังก์ชันศูนย์กลางแบบปิดที่เชื่อถือได้ และชิ้นส่วนและการรองรับที่มีให้เลือกมากมาย วาล์วรองรับแรงดันสูงและให้การสลับที่ตอบสนองเพื่อการควบคุมที่แม่นยำ ตัวเลือกแรงดันไฟฟ้าและการกำหนดค่าหลายแบบปรับให้เข้ากับความต้องการของเครื่องจักรที่แตกต่างกัน
การติดตั้งและบำรุงรักษาที่เหมาะสมทำให้วาล์วเหล่านี้ใช้งานได้นานหลายปี น้ำมันไฮดรอลิกที่สะอาดเป็นปัจจัยเดียวที่สำคัญที่สุดในการยืดอายุการใช้งานของวาล์ว การเปลี่ยนตัวกรองเป็นประจำและความใส่ใจต่ออุณหภูมิในการทำงานจะช่วยป้องกันปัญหาส่วนใหญ่ก่อนที่จะเริ่มทำงาน
ไม่ว่าคุณจะเปลี่ยนวาล์วที่เสีย ออกแบบเครื่องจักรใหม่ หรือเพียงพยายามทำความเข้าใจอุปกรณ์ที่มีอยู่ 4WE 6 J ก็สมควรได้รับการพิจารณา ประสิทธิภาพที่ได้รับการพิสูจน์มานานหลายทศวรรษในการใช้งานทางอุตสาหกรรมที่มีความต้องการสูงบ่งบอกถึงคุณภาพและความน่าเชื่อถือ ด้วยการดูแลที่เหมาะสม วาล์วนี้จะให้บริการระบบไฮดรอลิกของคุณอย่างดีเป็นเวลาหลายปี
