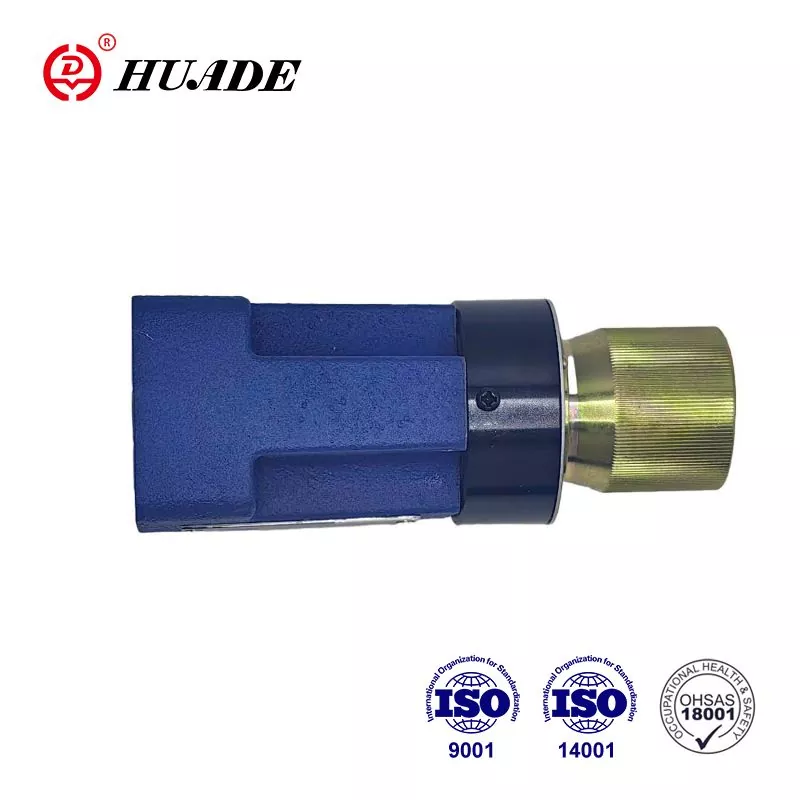

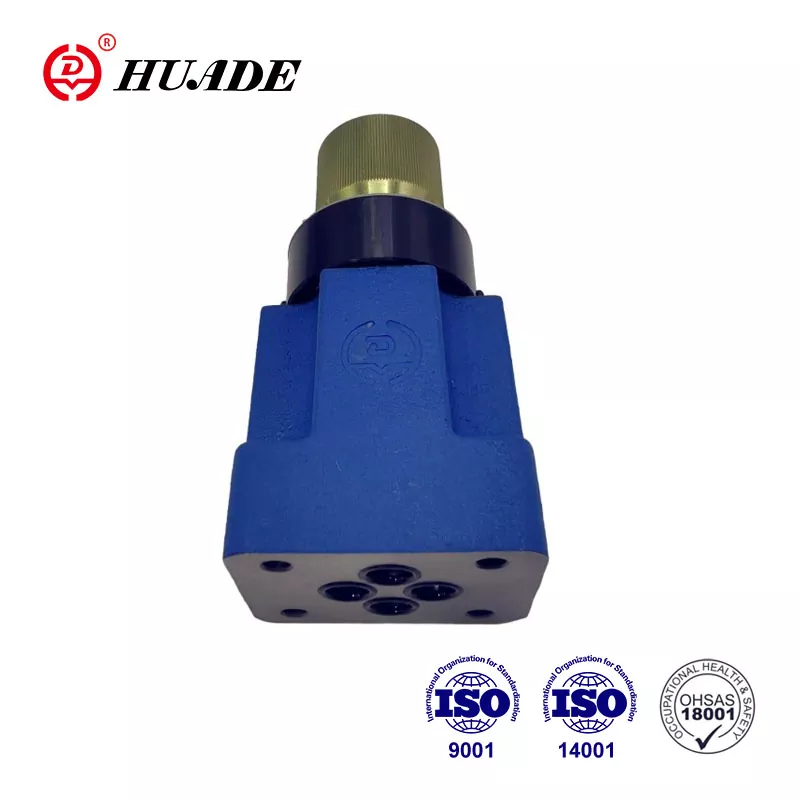

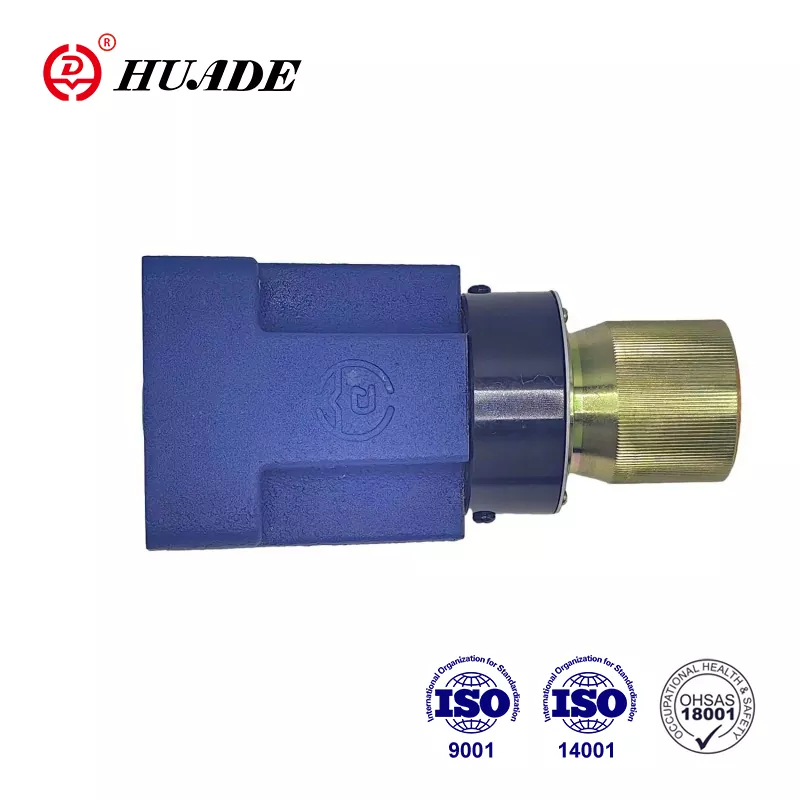

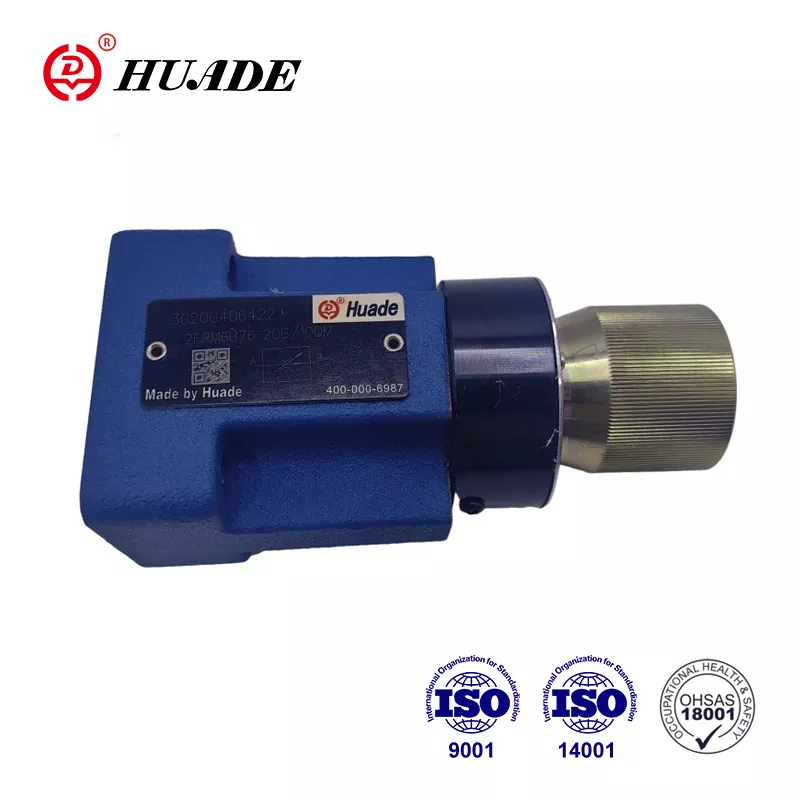

วาล์วควบคุมการไหล 2FRM 6

Huafilter เป็นผู้จัดหาวาล์วควบคุมการไหลไฮดรอลิกของ Huade® 2FRM 6 เป็นหลัก Huade Hydraulics มีความร่วมมือระยะยาวสองครั้งกับ Rexroth โดยนำเสนอเทคโนโลยีขั้นสูงของ Rexroth และรับประกันความได้เปรียบด้านราคาของผลิตภัณฑ์ เนื่องจากจุดขายเหล่านี้ โฟลว์วาล์ว 2FRM 6 ของ Huade จึงขายดีทั้งในและต่างประเทศ เรารับประกันคุณภาพของวาล์วไฮดรอลิกที่เราจำหน่ายเป็นเวลาหนึ่งปี ในช่วงเวลาดังกล่าวสามารถซ่อมแซมได้ฟรี

วาล์วควบคุมการไหลแบบ 2 FRM เป็นวาล์วควบคุมการไหล 2 ทิศทาง โรงงานมุ่งเน้นไปที่การปฏิบัติจริงของผลิตภัณฑ์ในขณะที่ควบคุมคุณภาพของผลิตภัณฑ์อย่างเข้มงวด โดยมีเป้าหมายเพื่อจัดหาวาล์วไหลไฮดรอลิกคุณภาพสูงที่ลูกค้าสามารถซื้อได้ วาล์วไหล Huade® 2FRM 6 มีความก้าวหน้าทางเทคโนโลยีมากขึ้นเนื่องจากการแนะนำเทคโนโลยีที่ล้ำสมัย บรรจุภัณฑ์ของผลิตภัณฑ์สามารถปรับแต่งได้ เช่น บรรจุภัณฑ์กล่องไม้ บรรจุภัณฑ์พลาสติก และบรรจุภัณฑ์กล่องมาตรฐาน

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมการไหล 2FRM 6

ของเหลวความดัน	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิของของเหลวความดัน (℃)	-30 ถึง +80
ช่วงความหนืด (มม. ²/s)	10 ถึง 800
อัตราการไหล qv สูงสุด (ลิตร/นาที)	1.5	3.0	6.0	10.0	16.0	25.0
ไหล qv นาทีถึง 10MPa (ลิตร/นาที)	0.015	0.015	0.025	0.05	0.07	0.1
ไหล qv นาทีถึง 31.5MPa (ลิตร/นาที)	0.025	0.025	0.025	0.05	0.07	0.1
ความแตกต่างของความดัน ∆p สำหรับการไหลกลับอิสระ B → A (MPa)	0.1	0.12	0.17	0.25	0.38	0.66
ความแตกต่างของแรงดันขั้นต่ำ (MPa)	0.6 ถึง 1.2
ความเสถียรของแรงดันสูงถึง ∆p = 31.5 MPa (%)	มาสเตอร์ 2 (คิวแม็กซ์)
แรงดันใช้งานสูงสุดที่พอร์ต A (MPa)	ถึง 31.5
การปนเปื้อน (ไมโครเมตร)	25 (คิว<5ลิตร/นาที) 10 (คิว<0.5ลิตร/นาที)
น้ำหนัก (กก.)	ประมาณ 1.3

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วควบคุมการไหล 2FRM 6

คุณสมบัติ:

▶ การปิดตัวชดเชยแรงดันภายนอก (อุปกรณ์เสริม)

▶ เช็ควาล์ว เป็นทางเลือก

▶ ลูกบิดแบบหมุนพร้อมสเกล

▶ ล็อคได้ ตัวเลือกเสริม

1) เมื่อใช้ร่วมกับแผ่นเรียงกระแสสูงถึง 21 MPa

แอปพลิเคชัน:

วาล์วควบคุมการไหล 2FRM 6 ใช้สำหรับรักษาอัตราการไหลให้คงที่ โดยไม่ขึ้นกับแรงดันและอุณหภูมิ

ส่วนและสัญลักษณ์ของ Flow Control Valve 2FRM 6

ทั่วไป:

วาล์วควบคุมการไหล 2 ทาง 2FRM 6 โดยทั่วไปประกอบด้วยตัวเรือน (1) ปุ่มหมุน (2) ปาก (3) ตัวชดเชยแรงดัน (4) และวาล์วตรวจสอบที่เป็นอุปกรณ์เสริม

วาล์วควบคุมการไหล ชนิด 2FRM 6 B.._20B/M

(ไม่มีการปิดภายนอก ไม่มีเช็ควาล์ว)

การไหลจากพอร์ต A ไปยัง B จะถูกควบคุมปริมาณที่ตำแหน่งปีกผีเสื้อ (5) หน้าตัดของปีกผีเสื้อจะแปรผันโดยการหมุนปุ่มหมุน (2) เพื่อให้การไหลคงที่ โดยไม่ขึ้นกับแรงดัน a

ตัวชดเชยแรงดัน (4) ติดตั้งอยู่ในพอร์ต B ด้านล่างของตำแหน่งปีกผีเสื้อ (5) สปริงอัด (6) จะกดออริฟิซ (3) และเครื่องชดเชยแรงดัน (4) ออกไปด้านนอกโดยเทียบกับจุดหยุดตามลำดับ และทำให้ตัวชดเชยแรงดัน (4) อยู่ในตำแหน่งเปิดเมื่อไม่มีการไหลผ่านวาล์ว เมื่อของไหลไหลผ่านวาล์ว แรงดันที่กระทำในช่อง A จะส่งแรงไปที่ตัวชดเชยแรงดัน (4) ผ่านทางปาก (7) ตัวชดเชยแรงดัน (4) จะเคลื่อนเข้าสู่ตำแหน่งชดเชยจนกว่าแรงจะสมดุล หากความดันในช่อง A เพิ่มขึ้น ตัวชดเชยแรงดัน (4) จะเคลื่อนที่ไปในทิศทางปิด จนกระทั่งถึงความสมดุลของแรงอีกครั้ง เนื่องจากการดำเนินการชดเชยอย่างต่อเนื่องของเครื่องชดเชยแรงดัน ทำให้ได้การไหลคงที่ เพื่อควบคุมการไหลผ่านวาล์วทั้งสองทิศทาง อาจติดตั้งแผ่นแซนวิชแบบเรียงกระแสชนิด Z4S 6 ไว้ใต้วาล์วควบคุมการไหลนี้

โครงสร้างของวาล์วควบคุมการไหล 2FRM 6-20B/...M...

แบบ 2FRM 6A..-20B/..R

การทำงานของวาล์วนี้โดยพื้นฐานจะเหมือนกับวาล์วชนิด 2FRM 6 B..-20B/..M

อย่างไรก็ตาม วาล์วควบคุมการไหลชนิดนี้มีพอร์ตภายนอกให้สามารถเชื่อมต่อตัวชดเชยแรงดัน (4) ผ่านพอร์ต P(11) ได้ แรงดันภายนอกที่กระทำในช่อง P(11) ผ่านทางปาก (10) จะยึดตัวชดเชยแรงดัน (4) ปิดไว้กับแรงของสปริงอัด (6) เมื่อวาล์วทิศทางที่เชื่อมต่อ (9) ถูกกระตุ้นเพื่อให้ไหลจาก P ไปยัง B การควบคุมวงรอบปิดจะทำได้เช่นเดียวกับประเภท 2 FRM 6 B ดังนั้น จึงหลีกเลี่ยงการกระโดดเมื่อสตาร์ทเครื่อง

เวอร์ชันที่มีการปิดตัวชดเชยภายนอกอาจใช้สำหรับการควบคุมมิเตอร์เข้าเท่านั้น

การไหลย้อนกลับฟรีจากพอร์ต B ไปยัง A ทำได้ผ่านเช็ควาล์ว (8)

โครงสร้างของวาล์วควบคุมการไหล 2FRM 6A..-20B/..R
