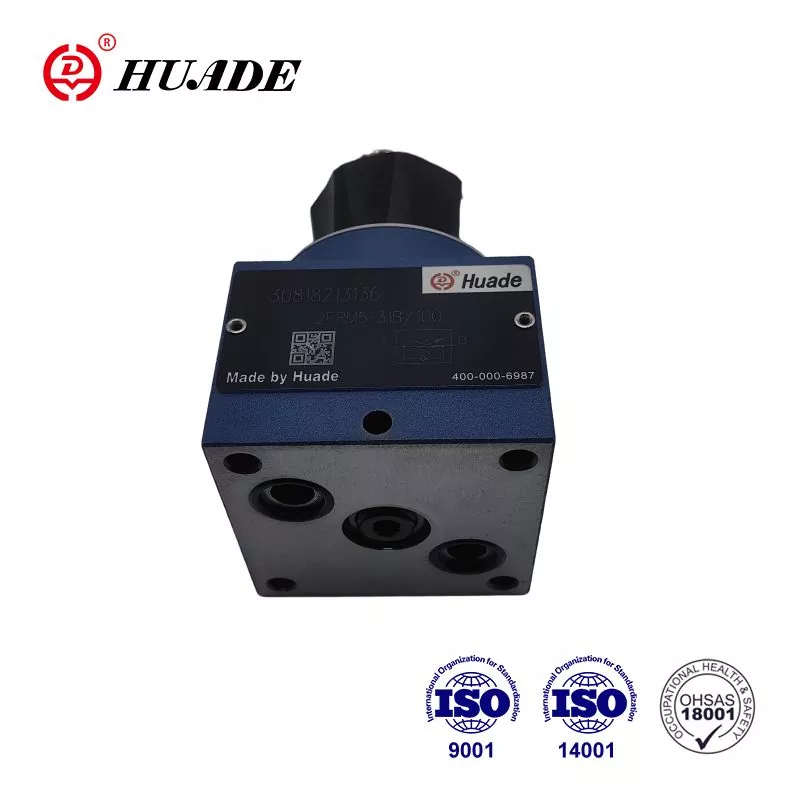

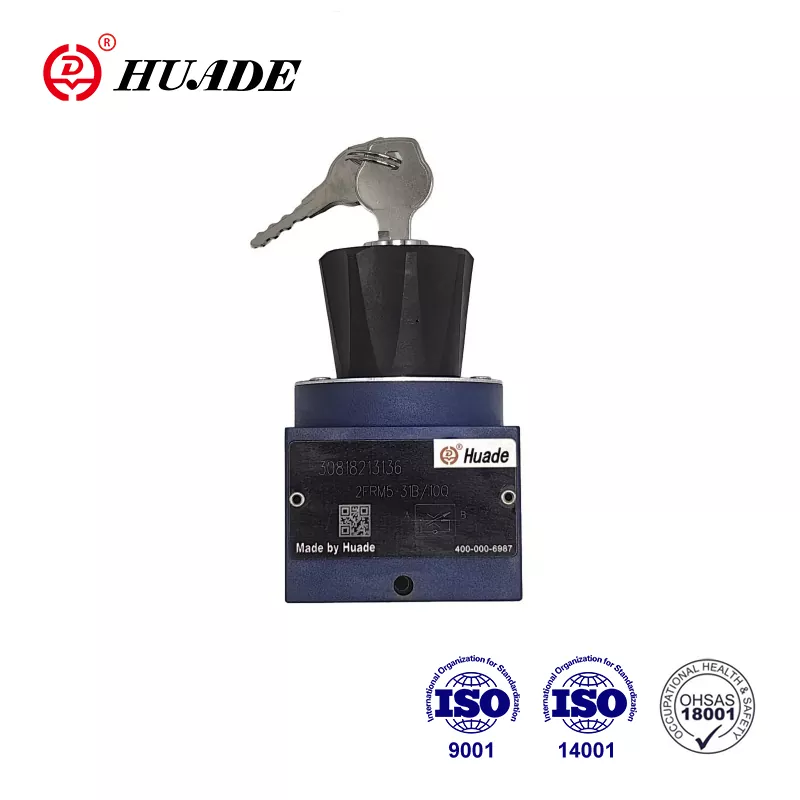

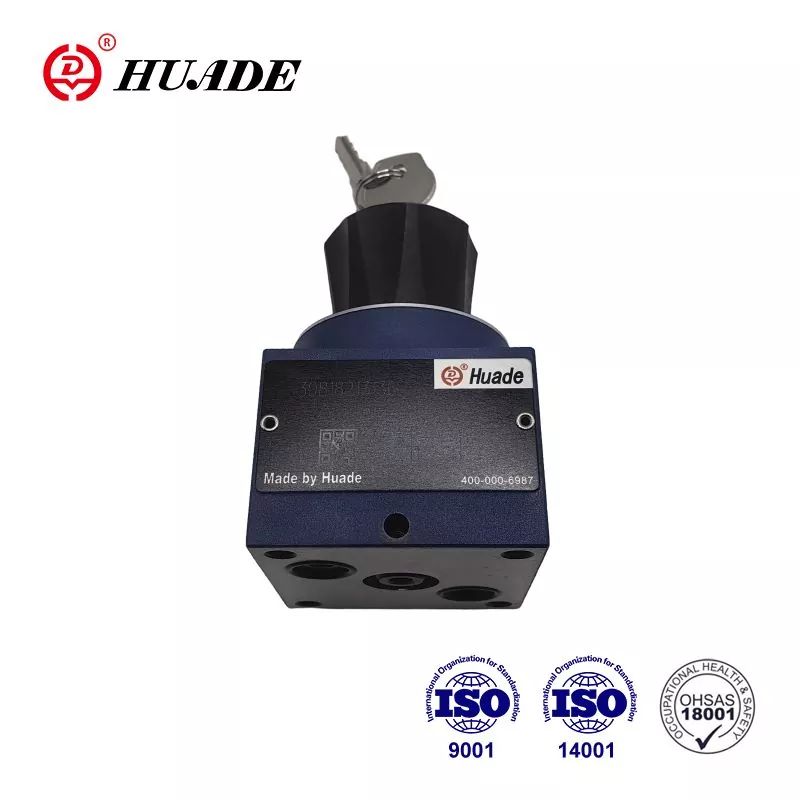

วาล์วควบคุมการไหล 2FRM 5

Huafilter เชี่ยวชาญในการจัดหาวาล์วควบคุมการไหลไฮดรอลิก Huade® 2FRM 5 ทุกประเภท ด้วยการแนะนำเทคโนโลยีขั้นสูงจาก Rexroth ทำให้วาล์ว Huade® 2FRM 5 สามารถแข่งขันกับแบรนด์ที่มีชื่อเสียงด้วยคุณภาพดีและราคาที่ต่ำกว่า ด้วยจุดขายที่เป็นเอกลักษณ์เหล่านี้ จึงมีจำหน่ายอย่างแพร่หลายในจีนและต่างประเทศ ในฐานะผู้จัดจำหน่ายที่ได้รับอนุญาตของ Huade Hydraulic เราให้บริการลูกค้าที่ดีและรับประกันคุณภาพของผลิตภัณฑ์ที่เราขายมาเป็นเวลาหนึ่งปี

วาล์วไหล 2FRM เป็นวาล์วควบคุมการไหล 2 ทิศทาง มันถูกใช้สำหรับการควบคุมปริมาณ Huade® เป็นแบรนด์ที่น่าเชื่อถือในประเทศจีนอย่างแท้จริง ด้วยความร่วมมือระยะยาวสองครั้งกับ Rexroth วาล์วควบคุมการไหลของ Huade® สามารถใช้งานร่วมกับซีรี่ส์เดียวกันกับที่ Rexroth นำเสนอ ไม่ว่าจะในด้านคุณภาพผลิตภัณฑ์ นวัตกรรมทางเทคโนโลยี การบริการลูกค้า หรือชื่อเสียงของแบรนด์ Huade Hydraulic ทำงานได้ดีและได้รับชื่อเสียงอย่างกว้างขวางจากตลาดและผู้บริโภค

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมการไหล 2FRM 5

ทั่วไป
น้ำมันไฮดรอลิก	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิ (℃)	-30 ถึง+80
ช่วงความหนืด (มม. ²/s)	10 ถึง 800

แผ่นแซนวิชวงจรเรียงกระแส
Flow.max (ลิตร/นาที)	15
แรงดันใช้งาน (MPa)	มากถึง 21
ความดันการแคร็ก (MPa)	0.1
น้ำหนัก (กก.)	0.6

วาล์วควบคุมการไหล 2 ทาง
ไหล. คิววีสูงสุด (ลิตร/นาที)		0.2	0.6	1.2	3.0	6.0	10.0	15.0
∆p พร้อมการไหลกลับอิสระ B → A, qv -ขึ้นอยู่กับ (MPa)		0.05	0.05	0.06	0.09	0.18	0.36	0.67
การควบคุมการไหล	อุณหภูมิคงที่	±5%	±3%	± 2%
	แรงดันคงตัว (สูงถึง ∆p=21.0MPa)	±2%					4%
แรงดันใช้งานสูงสุด- พอร์ต A (MPa)		ถึง 21
ช่วงความแตกต่างของแรงดันขั้นต่ำ (MPa)		0.3 ถึง 0.5					0.6~0.8
ระดับการปนเปื้อน (ไมโครเมตร)		25 (คิว<5ลิตร/นาที)			10 (คิว < 0.5 ลิตร/นาที)
น้ำหนัก (กก.)		1.6

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วควบคุมการไหล 2FRM 5

คุณสมบัติ:

▶ รูปแบบการย้ายไปยัง DIN 24 340 จาก A, ISO 4401 และ CETOP - RP 121H

▶ ตัวจำกัดจังหวะการชดเชยแรงดัน เป็นทางเลือก

▶ การกระโดดเริ่มต้นลดลง

▶ การควบคุมการไหลทั้งสองทิศทางโดยใช้แผ่นแซนวิชแบบเรียงกระแส

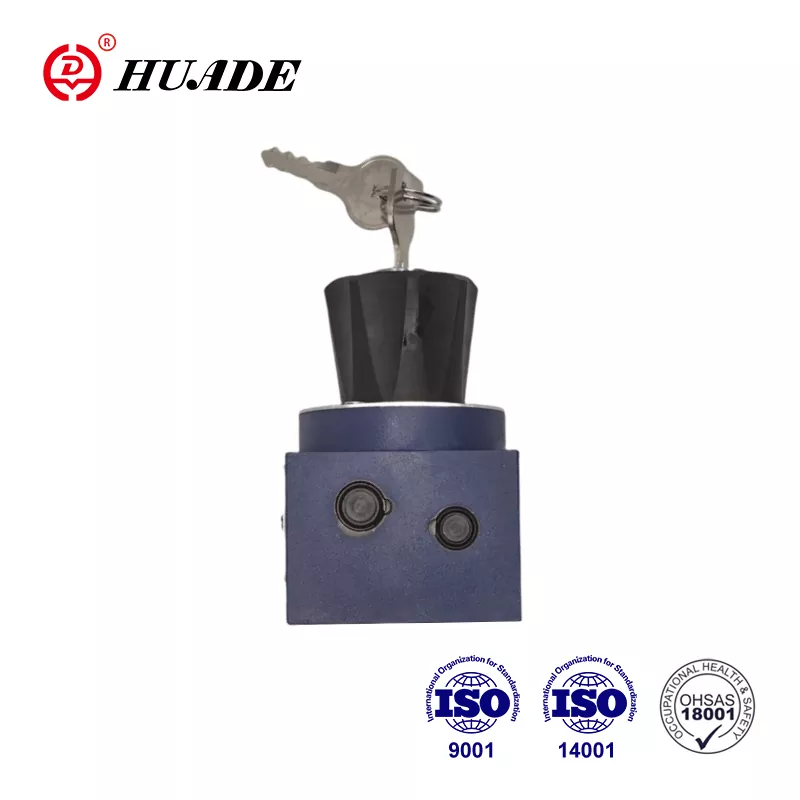

▶ ปุ่มหมุนแบบล็อคได้

แอปพลิเคชัน:

วาล์วควบคุมการไหล ชนิด 2FRM เป็นวาล์วควบคุมการไหล 2 ทิศทาง ใช้สำหรับการควบคุมปริมาณและไม่ได้รับผลกระทบจากแรงดันและอุณหภูมิ

ส่วนและสัญลักษณ์ของ Flow Control Valve 2FRM 5

วาล์วควบคุมการไหล 2 ทาง 2FRM ส่วนใหญ่ประกอบด้วยตัวเรือน(1) องค์ประกอบการตั้งค่า (2) ปาก (3) ตัวชดเชยแรงดัน (4) สามารถเลือกได้ด้วยตัวจำกัดจังหวะและเช็ควาล์ว (5) และใช้สำหรับการควบคุมปริมาณ ของการไหลที่ความดันต่ำและขึ้นอยู่กับอุณหภูมิ

หน้าตัดของการควบคุมปริมาณถูกกำหนดโดยการหมุนของสลักเกลียวโค้ง (7) เพื่อให้การไหลคงที่โดยอิสระจากแรงดันที่จุดควบคุมปริมาณ (8) จึงมีการเชื่อมต่อกับตัวชดเชยแรงดัน (4) ความเป็นอิสระในระดับพอสมควรเป็นผลมาจากจุดควบคุมที่ถูกสร้างขึ้นเป็นช่องเปิด

การไหลอิสระที่ไหลกลับจาก B ไป A ทำได้ผ่านเช็ควาล์ว (5)

เพื่อให้เข้าถึงการควบคุมการไหลของวาล์วในทิศทางใดทิศทางหนึ่ง มีความเป็นไปได้ที่จะติดตั้งแผ่นแซนวิชวงจรเรียงกระแสประเภท Z4S ไว้ด้านล่างวาล์วควบคุมการไหล

โครงสร้างของวาล์วควบคุมการไหล 2FRM 5
