คู่มือที่ครอบคลุมนี้จะอธิบายเทคโนโลยีการควบคุมตามสัดส่วนไฮดรอลิกแบบง่ายๆ ครอบคลุมทุกอย่างตั้งแต่หลักการทำงานขั้นพื้นฐานไปจนถึงการใช้งานการควบคุมเซอร์โวขั้นสูง

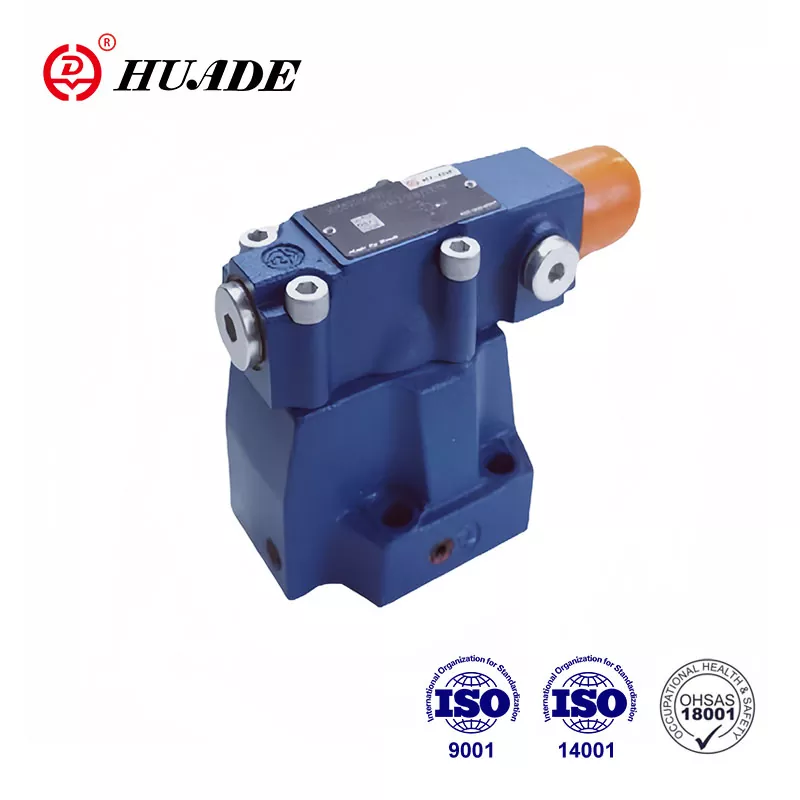

วาล์วสัดส่วนไฮดรอลิกคืออะไร?
วาล์วสัดส่วนไฮดรอลิกเป็นอุปกรณ์ไฟฟ้าไฮดรอลิกที่แปลงสัญญาณอินพุตไฟฟ้าเป็นเอาต์พุตไฮดรอลิกตามสัดส่วน ต่างจากโซลินอยด์วาล์วเปิด/ปิดทั่วไป วาล์วสัดส่วนให้การควบคุมการไหลของของเหลว ความดัน และทิศทางที่ต่อเนื่องและแปรผันได้ สำหรับภาพรวมที่ครอบคลุม โปรดดูวาล์วสัดส่วนคืออะไร.
ลักษณะสำคัญ:
- แปลงสัญญาณไฟฟ้าแอนะล็อก (0-10V, 4-20mA) ให้เป็นการควบคุมไฮดรอลิกที่แม่นยำ
- ให้การวางตำแหน่งที่ไม่มีที่สิ้นสุดระหว่างสถานะเปิดเต็มและปิด
- ช่วยให้สามารถเคลื่อนย้ายเครื่องจักรได้อย่างราบรื่นและค่อยเป็นค่อยไป
- ผสานรวมเข้ากับระบบควบคุม PLC และเครือข่ายอัตโนมัติได้อย่างราบรื่น
ลองนึกถึงสวิตช์หรี่ไฟสำหรับกำลังไฮดรอลิก ซึ่งช่วยให้คุณควบคุมได้แม่นยำ แทนที่จะแค่ "เต็มกำลัง" หรือ "ปิด"
วาล์วสัดส่วนไฮดรอลิกทำงานอย่างไร:กระบวนการควบคุม
หลักการทำงานขั้นพื้นฐาน
ตัวควบคุมวาล์วจะส่งสัญญาณไฟฟ้าแบบอะนาล็อก (โดยทั่วไปคือ 0-10V DC หรือลูปกระแส 4-20mA) ไปยังแอคชูเอเตอร์โซลินอยด์ตามสัดส่วน
โซลินอยด์ตามสัดส่วนจะแปลงกระแสไฟฟ้าเป็นแรงแม่เหล็ก กระแสไฟฟ้าที่สูงขึ้น = สนามแม่เหล็กที่แรงกว่า = แรงกระตุ้นที่มากขึ้น
แรงแม่เหล็กจะเคลื่อนแกนวาล์วต้านแรงต้านของสปริง ตำแหน่งสปูลสอดคล้องกับความแรงของสัญญาณอินพุตโดยตรง
การเคลื่อนที่ของแกนหมุนจะแตกต่างกันไปตามการเปิดออริฟิซไฮดรอลิก การควบคุมอัตราการไหล ความดัน หรือเส้นทางการไหลตามทิศทาง
เซ็นเซอร์ตำแหน่ง LVDT หรือทรานสดิวเซอร์แรงดันให้การตอบสนองแบบเรียลไทม์ไปยังแอมพลิฟายเออร์วาล์วเพื่อการควบคุมเซอร์โวที่แม่นยำ
เทคโนโลยีการควบคุมขั้นสูง
การปรับความกว้างพัลส์ (PWM):ลดการใช้พลังงานและการสร้างความร้อนในขณะที่ยังคงควบคุมแรงได้อย่างแม่นยำ
ความถี่ดิเทอร์:การสั่นเล็กน้อย (โดยทั่วไปคือ 100-300 Hz) เอาชนะแรงเสียดทานสถิตและปรับปรุงความละเอียดของวาล์วเป็น ±0.1% ของเต็มสเกล
การกระเพื่อมของสัญญาณ:การเปลี่ยนแปลงอินพุตอย่างค่อยเป็นค่อยไปป้องกันการกระแทกของไฮดรอลิก และช่วยให้การเร่งความเร็ว/ลดความเร็วของแอคชูเอเตอร์เป็นไปอย่างราบรื่น
ข้อมูลจำเพาะทางเทคนิคและพารามิเตอร์ประสิทธิภาพ
ตัวชี้วัดประสิทธิภาพที่สำคัญ
| พารามิเตอร์ | ช่วงทั่วไป | ประสิทธิภาพสูง |
|---|---|---|
| ความจุการไหล | ISO 19/16/53 | สูงถึง 2,000 ลิตร/นาที |
| แรงดันใช้งาน | 210-350 บาร์ | สูงถึง 700 บาร์ |
| เวลาตอบสนอง | 50-200 มิลลิวินาที | 15-50 มิลลิวินาที |
| ความเป็นเชิงเส้น | ±3-5% | ±1% |
| ฮิสเทรีซีส | 2-5% | <1% |
| ปณิธาน | 0.5-1% | 0.1% |
| การตอบสนองความถี่ | 10-50 เฮิรตซ์ | 100+ เฮิรตซ์ |
ความเข้ากันได้ของสัญญาณ
การควบคุมแรงดันไฟฟ้า:±10V, 0-10V กระแสตรง
การควบคุมปัจจุบัน:4-20mA, 0-20mA
โปรโตคอลดิจิทัล:สามารถเปิด, EtherCAT, IO-Link, Profinet
คุณภาพสินค้า:ความสม่ำเสมอที่ดีขึ้นจะช่วยลดอัตราของเสีย
ประเภทของวาล์วควบคุมตามสัดส่วน
1. วาล์วควบคุมการไหลตามสัดส่วน
การทำงาน:ควบคุมอัตราการไหลตามปริมาตรเพื่อควบคุมความเร็ว
การใช้งาน:เครื่องมือกล CNC, แอคชูเอเตอร์หุ่นยนต์, ระบบสายพานลำเลียง
ช่วงการไหล:5-500 ลิตร/นาที ด้วยความแม่นยำ ±2%
2. วาล์วระบาย/ลดแรงดันตามสัดส่วน
การทำงาน:รักษาแรงดันให้คงที่หรือจำกัดแรงดันสูงสุดของระบบ
การใช้งาน:การฉีดขึ้นรูป การทดสอบวัสดุ ระบบจับยึด
ช่วงความดัน:5-350 บาร์ พร้อมความแม่นยำในการควบคุม ±1%
3. วาล์วควบคุมทิศทางตามสัดส่วน
การทำงาน:ควบคุมทิศทางการไหลและอัตราพร้อมกัน
การกำหนดค่า:4/3-way, 4/2-way พร้อมการควบคุมการไหลตามสัดส่วน
การใช้งาน:ไฮดรอลิกเคลื่อนที่ ระบบอัตโนมัติทางอุตสาหกรรม การวางตำแหน่งเซอร์โว
4. วาล์วเซอร์โว-สัดส่วนแบบสองขั้นตอน
การทำงาน:การใช้งานที่มีการไหลสูงพร้อมความแม่นยำระดับเซอร์โว
เวทีนำร่อง:เซอร์โววาล์วขนาดเล็กควบคุมสปูลของเวทีหลัก
การใช้งาน:โรงรีดเหล็ก เครื่องอัดขนาดใหญ่ ระบบบังคับเลี้ยวทางทะเล
สัดส่วนเทียบกับเซอร์โวกับวาล์วมาตรฐาน: การเปรียบเทียบทางเทคนิค
| ข้อมูลจำเพาะ | วาล์วมาตรฐาน | วาล์วสัดส่วน | เซอร์โววาล์ว |
|---|---|---|---|
| ความละเอียดในการควบคุม | เปิด/ปิดเท่านั้น | 0.1-1% | 0.01-0.1% |
| การตอบสนองความถี่ | ไม่มี | 10-50 เฮิรตซ์ | 100-500 เฮิรตซ์ |
| แรงดันตก | 5-20 บาร์ | 5-15 บาร์ | 3-10 บาร์ |
| ความทนทานต่อการปนเปื้อน | ISO 20/18/58 | ISO 19/16/53 | ISO 16/14/11 |
| ปัจจัยด้านต้นทุน | 1x | 3-5x | 8-15x |
| ช่วงการบำรุงรักษา | 2000 น | 3,000-5,000 ชม | 1,000-2000 น |
การใช้งานขั้นสูงและกรณีการใช้งานในอุตสาหกรรม
ระบบการผลิตอัตโนมัติ
- การฉีดขึ้นรูป:การควบคุมแรงดันภายใน ±0.5% เพื่อคุณภาพของชิ้นส่วนที่สม่ำเสมอ
- การขึ้นรูปโลหะ:ควบคุมแรงได้มากถึง 5,000 ตันพร้อมการควบคุมแรงดันตามสัดส่วน
- สายการประกอบ:การจับคู่ความเร็วระหว่างแอคทูเอเตอร์หลายตัวภายใน ± 1%
อุปกรณ์เคลื่อนที่
- การควบคุมรถขุด:เวลาตอบสนองของจอยสติ๊กต่อวาล์ว <100ms เพื่อความสบายของผู้ปฏิบัติงาน
- การทำงานของเครน:การควบคุมแรงดันตรวจจับโหลดเพื่อประสิทธิภาพการใช้พลังงาน
- เครื่องจักรกลการเกษตร:การควบคุมปั๊มดิสเพลสเมนต์แบบแปรผันสำหรับการใช้งาน PTO
การบินและอวกาศและกลาโหม
- เครื่องจำลองการบิน:การควบคุมแพลตฟอร์มการเคลื่อนไหวด้วยความแม่นยำของตำแหน่ง ±0.1 มม
- ระบบเครื่องบิน:อุปกรณ์ลงจอดและการควบคุมพื้นผิวการควบคุมการบิน
- อุปกรณ์ทดสอบ:การทดสอบความล้าด้วยการควบคุมแรงและความถี่ที่แม่นยำ
ความเข้ากันได้ของระบบนิเวศอัตโนมัติของ Siemens
บูรณาการ PLC
วาล์วสัดส่วนส่วนใหญ่เชื่อมต่อกับตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ผ่าน:
- อินพุต/เอาท์พุตแบบอะนาล็อก:กลยุทธ์การบำรุงรักษาตามกำหนดเวลาเทียบกับเชิงโต้ตอบ
- แอมพลิฟายเออร์วาล์ว:แปลงเอาต์พุต PLC ให้เป็นสัญญาณการขับเคลื่อนวาล์วที่เหมาะสม
- ออนบอร์ดอิเล็กทรอนิกส์ (OBE):อุปกรณ์อิเล็กทรอนิกส์ควบคุมแบบรวมช่วยลดความยุ่งยากในการเดินสาย
โปรโตคอลการสื่อสารทางอุตสาหกรรม
- อีเธอร์แคท:อีเทอร์เน็ตแบบเรียลไทม์สำหรับแอปพลิเคชันเซอร์โวความเร็วสูง
- สามารถเปิดได้:การควบคุมแบบกระจายในอุปกรณ์เคลื่อนที่และอุปกรณ์อุตสาหกรรม
- ลิงค์ไอโอ:การสื่อสารแบบจุดต่อจุดสำหรับการรวมเซ็นเซอร์อัจฉริยะ
- การควบคุมรถขุด:ความเข้ากันได้ของระบบนิเวศอัตโนมัติของ Siemens
อัลกอริธึมควบคุมวงปิด
- การควบคุมพีไอดี:การควบคุมผลป้อนกลับตามสัดส่วน-อินทิกรัล-อนุพันธ์
- ฟีดไปข้างหน้า:การควบคุมที่คาดหวังเพื่อการตอบสนองแบบไดนามิกที่ดีขึ้น
- การควบคุมแบบปรับตัว:พารามิเตอร์ที่ปรับแต่งเองสำหรับสภาวะโหลดที่แตกต่างกัน
ขั้นตอนการแก้ไขปัญหาและการวินิจฉัย
โหมดและวิธีแก้ปัญหาความล้มเหลวทั่วไป
Spool Sticking (80% ของความล้มเหลว)
สาเหตุ:น้ำมันไฮดรอลิกหรือสารเคลือบเงาที่ปนเปื้อน
สารละลาย:ระบบฟลัช เปลี่ยนไส้กรอง รักษาความสะอาด ISO 19/16/13
การป้องกัน:เปลี่ยนไส้กรอง 500 ชั่วโมง วิเคราะห์ของเหลว
สัญญาณดริฟท์/การสูญเสียเชิงเส้น
สาเหตุ:ผลกระทบของอุณหภูมิ การเสื่อมสภาพของส่วนประกอบ การรบกวนทางไฟฟ้า
สารละลาย:การปรับเทียบใหม่, การป้องกัน EMI, การชดเชยอุณหภูมิ
ขั้นตอนการทดสอบ:การตรวจสอบความเป็นเส้นตรง 5 จุดด้วยเครื่องมือวัดที่สอบเทียบแล้ว
เวลาตอบสนองช้า
สาเหตุ:การรั่วไหลภายใน แรงดันจ่ายไม่เพียงพอ ปัญหาทางไฟฟ้า
สารละลาย:การเปลี่ยนซีล การปรับแรงดันให้เหมาะสม การปรับแอมพลิฟายเออร์
การวัด:การทดสอบการตอบสนองเป็นขั้นตอนด้วยการตรวจสอบออสซิลโลสโคป
กลยุทธ์การบำรุงรักษาเชิงคาดการณ์
- การวิเคราะห์การสั่นสะเทือน:ตรวจจับการสึกหรอทางกลในส่วนประกอบวาล์ว
- การวิเคราะห์น้ำมัน:ติดตามระดับการปนเปื้อนและการสูญเสียสารเติมแต่ง
- การถ่ายภาพความร้อน:Bơm Piston hướng trục
- แนวโน้มประสิทธิภาพ:ติดตามเวลาตอบสนองและการลดความแม่นยำ
เกณฑ์การคัดเลือกและแนวทางการกำหนดขนาด
ข้อกำหนดการไหล
คำนวณการไหลที่ต้องการ:
- Q = อัตราการไหล (ลิตร/นาที)
- A = พื้นที่แอคชูเอเตอร์ (ซม.²)
- V = ความเร็วที่ต้องการ (ม./นาที)
- η = ประสิทธิภาพของระบบ (0.85-0.95)
วาล์วขนาด 120-150% ของการไหลที่คำนวณได้เพื่อการควบคุมที่เหมาะสมที่สุด
การจัดอันดับความดัน
- ความดันของระบบ:อัตราวาล์ว ≥ 1.5 × แรงดันระบบสูงสุด
- แรงดันตก:รักษาระดับข้ามวาล์วไว้ที่ 10-15 บาร์เพื่อการควบคุมที่ดี
- แรงดันย้อนกลับ:พิจารณาข้อจำกัดของบรรทัดส่งคืนในการกำหนดขนาด
ข้อพิจารณาด้านสิ่งแวดล้อม
- ช่วงอุณหภูมิ:มาตรฐาน (-20°C ถึง +80°C) มีตัวเลือกอุณหภูมิสูง
- ความต้านทานการสั่นสะเทือน:การปฏิบัติตาม IEC 60068-2-6 สำหรับแอปพลิเคชันบนมือถือ
- การป้องกัน IP:ระดับ IP65/IP67 สำหรับสภาพแวดล้อมที่รุนแรง
- ป้องกันการระเบิด:การรับรอง ATEX/IECEx สำหรับพื้นที่อันตราย
แนวโน้มในอนาคตของเทคโนโลยีวาล์วสัดส่วน
การบูรณาการอุตสาหกรรม 4.0
- การเชื่อมต่อไอโอที:การตรวจสอบไร้สายและการวิเคราะห์บนคลาวด์
- การเรียนรู้ของเครื่อง:อัลกอริธึมการคาดการณ์เพื่อประสิทธิภาพสูงสุด
- ดิจิตอลทวิน:โมเดลวาล์วเสมือนสำหรับการจำลองระบบ
- บล็อกเชน:บันทึกการบำรุงรักษาที่ปลอดภัยและการรับรองความถูกต้องของชิ้นส่วน
วัสดุและการออกแบบขั้นสูง
- การผลิตสารเติมแต่ง:รูปทรงภายในที่ซับซ้อนเพื่อลักษณะการไหลที่ดีขึ้น
- วัสดุอัจฉริยะ:โลหะผสมหน่วยความจำรูปร่างสำหรับการควบคุมแบบปรับได้
- นาโนเทคโนโลยี:การเคลือบขั้นสูงเพื่อเพิ่มความทนทานต่อการสึกหรอ
- การออกแบบที่ได้แรงบันดาลใจจากชีวภาพ:การเพิ่มประสิทธิภาพพลศาสตร์ของไหลจากธรรมชาติ
มุ่งเน้นความยั่งยืน
- ความดันของระบบ:วงจรกำเนิดใหม่ที่มีการควบคุมตามสัดส่วน
- ของเหลวที่ย่อยสลายได้ทางชีวภาพ:ความเข้ากันได้กับระบบไฮดรอลิกที่เป็นมิตรต่อสิ่งแวดล้อม
- การประเมินวงจรชีวิต:การออกแบบเพื่อให้สามารถรีไซเคิลได้และลดผลกระทบต่อสิ่งแวดล้อม
- การเพิ่มประสิทธิภาพ:การควบคุมที่ขับเคลื่อนด้วย AI เพื่อการใช้พลังงานขั้นต่ำ
การวิเคราะห์ต้นทุน-ผลประโยชน์และการพิจารณา ROI
การลงทุนเริ่มแรกเทียบกับการออมในการดำเนินงาน
การคำนวณคืนทุนโดยทั่วไป:
พรีเมี่ยมวาล์วตามสัดส่วน: 2,000-5,000 เหรียญสหรัฐ
ประหยัดพลังงาน: 15-30% ของการใช้พลังงานไฮดรอลิก
ลดการบำรุงรักษา: โทรเข้ารับบริการน้อยลง 25%
ผลผลิตที่ได้รับการปรับปรุง: ลดเวลารอบการทำงานลง 10-15%
ROI เฉลี่ย: 12-24 เดือนในแอปพลิเคชันที่มีการใช้งานสูง
ปัจจัยต้นทุนการเป็นเจ้าของทั้งหมด
- การใช้พลังงาน:ระบบการไหลแบบแปรผันเทียบกับแบบคงที่
- ค่าบำรุงรักษา:กลยุทธ์การบำรุงรักษาตามกำหนดเวลาเทียบกับเชิงโต้ตอบ
- การลดเวลาหยุดทำงาน:ความสามารถในการบำรุงรักษาเชิงคาดการณ์
- คุณภาพสินค้า:ความสม่ำเสมอที่ดีขึ้นจะช่วยลดอัตราของเสีย
บทสรุป
วาล์วสัดส่วนไฮดรอลิกเป็นตัวแทนของเทคโนโลยีที่สำคัญในการเชื่อมโยงกำลังไฮดรอลิกแบบดั้งเดิมกับระบบควบคุมอิเล็กทรอนิกส์สมัยใหม่ ความสามารถในการให้การควบคุมที่แม่นยำและต่อเนื่องทำให้จำเป็นสำหรับการใช้งานที่ต้องการความแม่นยำ ประสิทธิภาพ และการทำงานที่ราบรื่น
ประเด็นสำคัญสำหรับการนำไปปฏิบัติ:
- จับคู่ข้อมูลจำเพาะของวาล์วให้ตรงกับข้อกำหนดการใช้งานอย่างระมัดระวัง
- ลงทุนในการออกแบบระบบที่เหมาะสมและความสะอาดของของเหลว
- วางแผนสำหรับการผสานรวมกับสถาปัตยกรรมการควบคุมที่มีอยู่
- พิจารณาข้อกำหนดในการบำรุงรักษาและการสนับสนุนในระยะยาว
ในขณะที่การผลิตก้าวไปสู่ระบบอัตโนมัติและความแม่นยำที่มากขึ้น เทคโนโลยีวาล์วสัดส่วนยังคงพัฒนาต่อไปด้วยการวินิจฉัยที่ชาญฉลาดยิ่งขึ้น การเชื่อมต่อที่ดีขึ้น และขีดความสามารถด้านประสิทธิภาพที่เพิ่มขึ้น
ไม่ว่าจะอัปเกรดอุปกรณ์ที่มีอยู่หรือออกแบบระบบใหม่ การทำความเข้าใจเทคโนโลยีวาล์วสัดส่วนจะช่วยเพิ่มประสิทธิภาพของระบบไฮดรอลิกในขณะเดียวกันก็เตรียมพร้อมสำหรับข้อกำหนดในการบูรณาการอุตสาหกรรม 4.0 ในอนาคต
