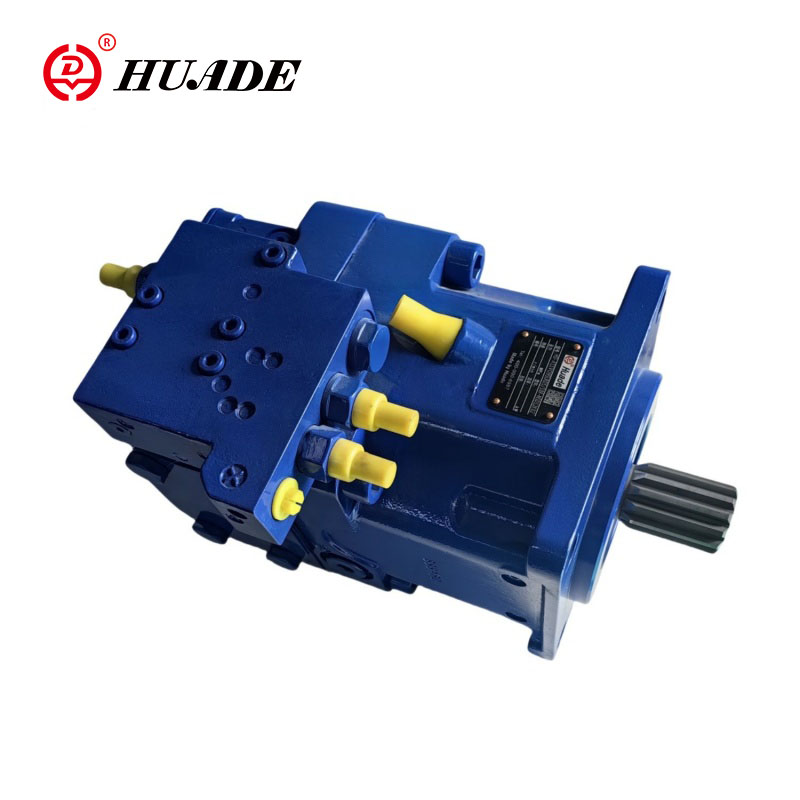

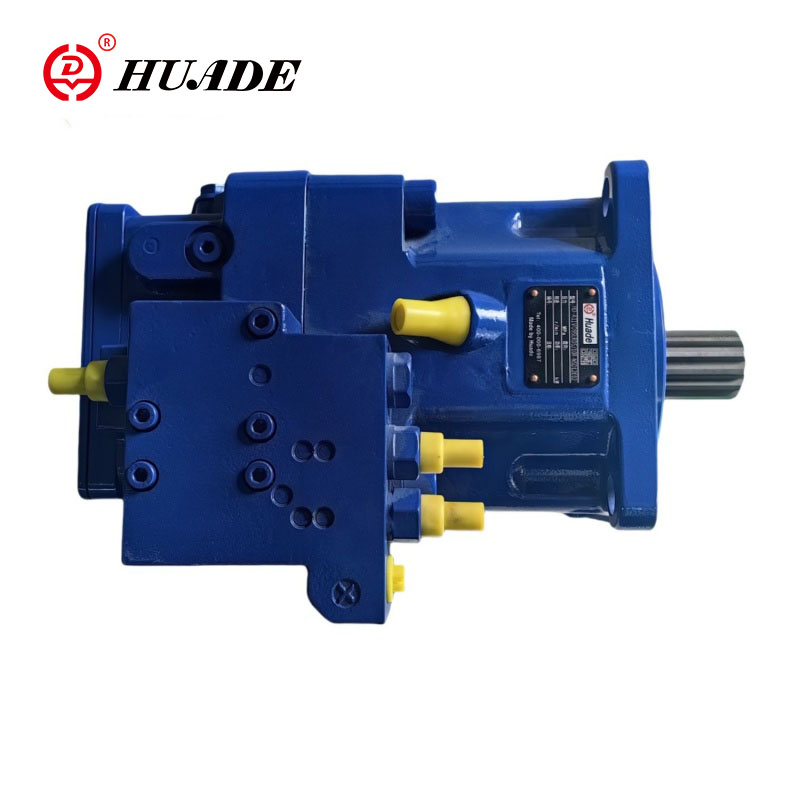

ปั๊มแปรผันลูกสูบตามแนวแกน A11VO

Huade ยี่ห้อ A11VO แผ่นซัดแกนลูกสูบตัวแปรปั๊มใช้สำหรับการส่งผ่านไฮโดรสแตติกในระบบไฮดรอลิกวงจรเปิด อัตราการไหลของปั๊มลูกสูบตามแนวแกนนี้เป็นสัดส่วนกับความเร็วในการส่งและการกระจัด ด้วยการปรับมุมแผ่นซัด อัตราการไหลจึงสามารถเปลี่ยนแปลงได้อย่างไม่มีขั้นตอน ปั๊ม A11VO สามารถเทียบเคียงประสิทธิภาพของ Rexroth ได้

พารามิเตอร์ผลิตภัณฑ์ของปั๊มแปรผันแกนลูกสูบ A11VO

•ช่วงแรงดันใช้งาน

◇ทางเข้า ----- แรงดันสัมบูรณ์ที่พอร์ต S (พอร์ตดูด)

รุ่นไม่มีปั๊มชาร์จ

Pabs ขั้นต่ำ --------- 0.8 บาร์

Pabs สูงสุด ---------- 30 บาร์

หากแรงดัน > 5 บาร์ โปรดสอบถาม Huade Hydraulic

รุ่นมีปั๊มชาร์จ

Pabs ขั้นต่ำ ---------- 0.6 บาร์

Pabs สูงสุด ---------- 2 บาร์

◇ความเร็วสูงสุดที่อนุญาต (จำกัดความเร็ว)

ความเร็วที่อนุญาตโดยการเพิ่มแผงแรงดันทางเข้าที่ช่องดูด S หรือที่ Vg ≤Vg สูงสุด

◇Outlet ---- แรงดันที่พอร์ต A หรือ B

แรงดันที่กำหนด pN ---------- 350 บาร์

แรงดันสูงสุด Pmax ----------400 bar

แรงดันที่กำหนด: แรงดันการออกแบบสูงสุดที่ทำให้มั่นใจถึงความแข็งแรงของความเมื่อยล้า

แรงดันสูงสุด: สูงสุด แรงดันใช้งานซึ่งอนุญาตในระยะสั้น (t <1s)

◇แรงดันใช้งานขั้นต่ำ

ต้องใช้แรงดันใช้งานขั้นต่ำ pB min ในสายบริการปั๊ม ขึ้นอยู่กับความเร็ว มุมหมุน และระยะการเคลื่อนที่ (ดูแผนภาพ)

◇ความดันท่อระบายของเคส

ความดันท่อระบายเคสที่พอร์ต T1 และ T2 อาจสูงกว่าแรงดันขาเข้าที่พอร์ต S สูงสุด 1.2 บาร์ แต่ไม่สูงกว่า PL abs สูงสุด -------------- 2 บาร์

จำเป็นต้องมีท่อระบายเคสขนาดเต็มไปยังถังโดยตรงโดยไม่จำกัด

◇ช่วงอุณหภูมิของแหวนซีลเพลา

อนุญาตให้ใช้แหวนซีลเพลา FKM สำหรับอุณหภูมิท่อระบายของเคสที่ -25°C ถึง +115°C

•บันทึก:

สำหรับการใช้งานที่อุณหภูมิต่ำกว่า 25°C จำเป็นต้องใช้แหวนซีลเพลา NBR (ช่วงอุณหภูมิที่อนุญาต: -40°C ถึง +90°C)

ระบุแหวนซีลเพลา NBR เป็นข้อความชัดเจนตามลำดับ

คุณลักษณะของผลิตภัณฑ์และการใช้งานของปั๊มแปรผันลูกสูบตามแนวแกน A11VO

คุณสมบัติ:

▶ปั๊มลูกสูบตามแนวแกนแบบแปรผันของการออกแบบแผ่นซัดสำหรับไดรฟ์ไฮโดรสแตติกในระบบไฮดรอลิกวงจรเปิด

▶ออกแบบมาเพื่อใช้ในแอปพลิเคชันมือถือเป็นหลัก

▶ปั๊มทำงานภายใต้สภาวะการดูดน้ำเอง โดยใช้แรงดันถัง หรือมีปั๊มชาร์จในตัว (ใบพัด) ซึ่งเป็นอุปกรณ์เสริม

▶มีตัวเลือกการควบคุมที่ครอบคลุมซึ่งตรงกับข้อกำหนดการใช้งานทุกรูปแบบ

▶ตัวเลือกการควบคุมกำลังสามารถปรับได้จากภายนอก แม้ในขณะที่ปั๊มกำลังทำงาน

▶ระบบขับเคลื่อนทะลุเหมาะสำหรับการเพิ่มปั๊มเกียร์และปั๊มลูกสูบตามแนวแกนให้เท่ากัน นั่นคือ 100/% ขับเคลื่อนผ่าน

▶การไหลของเอาท์พุตเป็นสัดส่วนกับความเร็วของไดรฟ์และแปรผันอย่างไม่สิ้นสุดระหว่าง qv max และ qv min = 0

แอปพลิเคชัน:

ปั๊มแปรผันลูกสูบตามแนวแกน A11VO ของ Huade ถูกนำมาใช้กันอย่างแพร่หลายในเครื่องจักรวิศวกรรมและอุปกรณ์อุตสาหกรรมเบา เหล็กและเหล็กกล้า โลหะวิทยา และเครื่องจักรเหมืองแร่ เรือ อุปกรณ์ภาคพื้นดินสำหรับการบินพลเรือน เครื่องจักรปิโตรเลียมและปิโตรเคมี เครื่องจักรก่อสร้างและเดิน
