ในโลกของระบบควบคุมของไหล ความแม่นยำและความน่าเชื่อถือเป็นสิ่งสำคัญยิ่ง ไม่ว่าคุณจะทำงานในระบบอัตโนมัติทางอุตสาหกรรม ระบบไฮดรอลิก หรือระบบนิวแมติก ความสามารถในการควบคุมอัตราการไหลด้วยความแม่นยำเป็นพิเศษสามารถสร้างความแตกต่างระหว่างประสิทธิภาพสูงสุดและความล้มเหลวของระบบได้ นี่คือจุดที่วาล์วไหลแบบสัดส่วนเข้ามามีบทบาท โดยทำหน้าที่เป็นอุปกรณ์ควบคุมที่ซับซ้อนซึ่งได้ปฏิวัติวิธีที่วิศวกรจัดการกับการจัดการของเหลว
การทำความเข้าใจพื้นฐาน

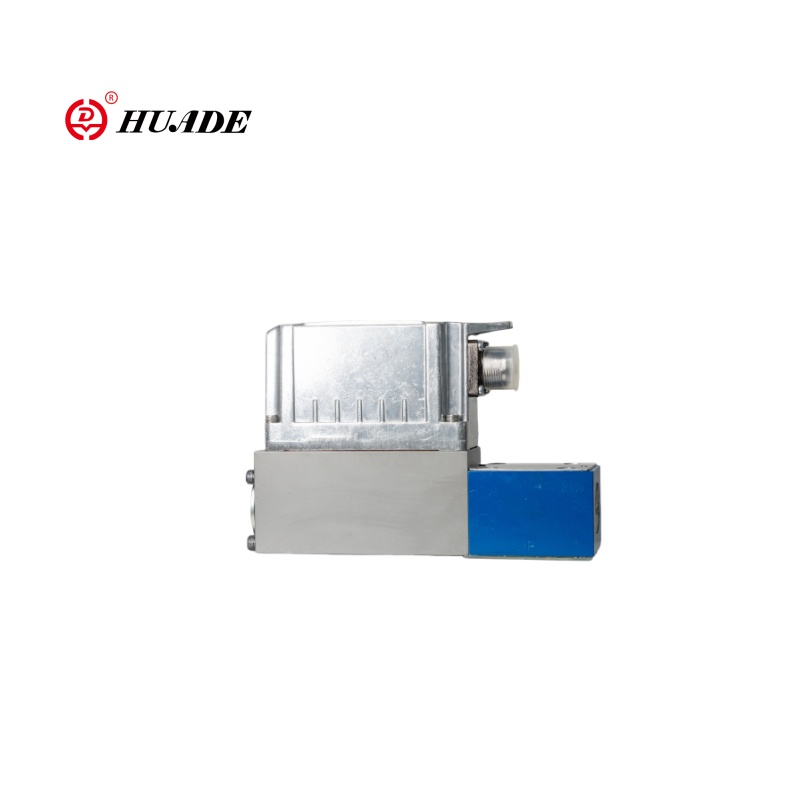

A วาล์วไหลตามสัดส่วน (ศิลปะแห่งวาล์วสัดส่วนfamily) เป็นวาล์วควบคุมขั้นสูงที่ควบคุมอัตราการไหลของของไหลในสัดส่วนโดยตรงกับสัญญาณอินพุต โดยทั่วไปจะเป็นกระแสไฟฟ้าหรือแรงดันไฟฟ้า แตกต่างจากวาล์วเปิด/ปิดแบบดั้งเดิมที่เปิดหรือปิดเพียงอย่างเดียว วาล์วไหลตามสัดส่วนให้การควบคุมที่แปรผันได้อย่างไม่จำกัดภายในช่วงการทำงาน ซึ่งหมายความว่าพวกเขาสามารถรักษาอัตราการไหลที่ต้องการระหว่างศูนย์และความจุสูงสุดได้ โดยตอบสนองต่อความต้องการของระบบที่เปลี่ยนแปลงแบบไดนามิก
ลักษณะ "ตามสัดส่วน" หมายถึงความสัมพันธ์เชิงเส้นระหว่างสัญญาณอินพุตและตำแหน่งเปิดของวาล์ว ตัวอย่างเช่น หากวาล์วรับสัญญาณอินพุต 50% วาล์วจะเปิดถึง 50% ของความจุสูงสุด โดยส่งมอบประมาณ 50% ของอัตราการไหลสูงสุด พฤติกรรมที่คาดการณ์ได้นี้ทำให้วาล์วเหล่านี้มีคุณค่าอย่างยิ่งในการใช้งานที่ต้องการการควบคุมการไหลที่แม่นยำ
วาล์วไหลตามสัดส่วนทำงานอย่างไร
การทำงานของวาล์วไหลตามสัดส่วนจะมีศูนย์กลางอยู่ที่ระบบควบคุมอิเล็กทรอนิกส์และแอคชูเอเตอร์เชิงกล วาล์วจะรับสัญญาณอินพุตแบบอะนาล็อก โดยทั่วไปก4-20 มิลลิแอมป์วงปัจจุบันหรือ0-10Vสัญญาณแรงดันไฟฟ้าจากระบบควบคุม เช่น PLC (Programmable Logic Controller) หรือตัวควบคุมการไหลเฉพาะ [เข้าใจวาล์วสัดส่วนทำงานอย่างไรในทางกลไก]
สัญญาณไฟฟ้านี้ได้รับการประมวลผลโดยอุปกรณ์อิเล็กทรอนิกส์ภายในวาล์ว ซึ่งจะแปลงเป็นการเคลื่อนที่เชิงกลผ่านเทคโนโลยีแอคชูเอเตอร์ต่างๆ แอคชูเอเตอร์ที่พบมากที่สุด ได้แก่ โซลินอยด์แบบสัดส่วน เซอร์โวมอเตอร์ หรือแอคทูเอเตอร์คอยล์เสียง แอคทูเอเตอร์เหล่านี้จะวางตำแหน่งองค์ประกอบควบคุมการไหลของวาล์วอย่างแม่นยำ ซึ่งโดยทั่วไปคือแกนม้วน ก้านวาล์ว หรือเข็ม เพื่อให้ได้ช่องเปิดการไหลที่ต้องการ
มีวาล์วไหลตามสัดส่วนสมัยใหม่หลายตัวรวมอยู่ด้วยระบบป้อนกลับแบบวงปิดโดยใช้เซ็นเซอร์ตำแหน่งหรือเซ็นเซอร์การไหล การตอบสนองนี้ช่วยให้วาล์วตรวจสอบตำแหน่งจริงหรืออัตราการไหลที่เกิดขึ้นได้อย่างต่อเนื่อง และทำการปรับเปลี่ยนแบบเรียลไทม์เพื่อรักษาความแม่นยำ แม้ว่าสภาวะของระบบจะเปลี่ยนแปลงเนื่องจากการเปลี่ยนแปลงของแรงดันหรือความผันผวนของอุณหภูมิ
ประเภทและการกำหนดค่า
วาล์วไหลตามสัดส่วนมีหลายรูปแบบเพื่อให้เหมาะกับการใช้งานที่แตกต่างกัน วาล์วที่ออกฤทธิ์โดยตรงจะควบคุมการไหลผ่านพอร์ตเดียว ทำให้เหมาะสำหรับงานควบคุมการไหลแบบง่ายๆ วาล์วที่ควบคุมด้วยไพล็อตใช้สเตจนำร่องขนาดเล็กเพื่อควบคุมสเตจหลักที่ใหญ่กว่า ช่วยให้มีความสามารถในการไหลสูงในขณะที่ยังคงความไวในการควบคุมที่แม่นยำ
วาล์วไหลตามสัดส่วนสองทางควบคุมการไหลในทิศทางเดียว และมักใช้สำหรับการควบคุมการไหลวาล์วสามทางสามารถกำหนดทิศทางการไหลระหว่างสองช่องทางหรือรวมการไหลจากสองช่องทาง ทำให้เหมาะสำหรับการเปลี่ยนทิศทางหรือการผสมการใช้งาน
การออกแบบภายในจะแตกต่างกันไปขึ้นอยู่กับข้อกำหนดการใช้งาน วาล์วชนิดสปูลมีลักษณะการไหลที่ดีเยี่ยมและพบได้ทั่วไปในระบบไฮดรอลิก วาล์วแบบก้านมีความสามารถในการปิดที่แน่นหนา และมักใช้ในการใช้งานแบบนิวแมติก วาล์วเข็มเป็นเลิศในการใช้งานที่ต้องการการปรับการไหลที่ละเอียดมากและพบได้ทั่วไปในระบบจ่ายสารที่มีความแม่นยำ
การใช้งานข้ามอุตสาหกรรม
วาล์วไหลตามสัดส่วนพบการใช้งานในอุตสาหกรรมต่างๆ มากมายที่การควบคุมการไหลที่แม่นยำเป็นสิ่งสำคัญ ในการผลิตและระบบอัตโนมัติโดยจะควบคุมความเร็วของกระบอกไฮดรอลิกและแอคชูเอเตอร์แบบนิวแมติก ช่วยให้ควบคุมการเคลื่อนไหวในสายการประกอบ อุปกรณ์บรรจุภัณฑ์ และระบบขนถ่ายวัสดุได้อย่างราบรื่นและแม่นยำ
ที่อุตสาหกรรมยานยนต์ใช้วาล์วเหล่านี้อย่างกว้างขวางในอุปกรณ์ทดสอบ ระบบพ่นสี และการกดไฮดรอลิก ในการบินและอวกาศสิ่งเหล่านี้จำเป็นสำหรับการควบคุมการไหลของน้ำมันเชื้อเพลิง ระบบเพิ่มแรงดันในห้องโดยสาร และแอคชูเอเตอร์ควบคุมการบินแบบไฮดรอลิก ซึ่งความแม่นยำและความน่าเชื่อถือไม่สามารถต่อรองได้
สิ่งอำนวยความสะดวกบำบัดน้ำใช้วาล์วไหลตามสัดส่วนสำหรับการจ่ายสารเคมี โดยต้องเติมสารเคมีบำบัดในปริมาณที่แม่นยำลงในกระแสน้ำ ที่อุตสาหกรรมยาอาศัยวาล์วเหล่านี้เพื่อการจ่ายส่วนผสมที่แม่นยำในกระบวนการผลิตยา ซึ่งความถูกต้องส่งผลโดยตรงต่อคุณภาพของผลิตภัณฑ์และการปฏิบัติตามกฎระเบียบ
[ดูการใช้งานวาล์วสัดส่วนไฮดรอลิก]
ข้อดีและคุณประโยชน์
ข้อได้เปรียบหลักของวาล์วไหลตามสัดส่วนอยู่ที่ความแม่นยำในการควบคุมที่ยอดเยี่ยม- โดยทั่วไปสามารถรักษาความแม่นยำของการไหลได้ภายใน ±2-5% ของค่าที่ตั้งไว้ ซึ่งเหนือกว่าวาล์วแบบแมนนวลหรือการควบคุมเปิด/ปิดแบบธรรมดามาก ความแม่นยำนี้ส่งผลให้คุณภาพผลิตภัณฑ์ดีขึ้น ลดของเสีย และประสิทธิภาพของกระบวนการดีขึ้น
ประสิทธิภาพการใช้พลังงานถือเป็นคุณประโยชน์ที่สำคัญอีกประการหนึ่ง ด้วยการจ่ายเฉพาะการไหลที่แน่นอนที่จำเป็นในช่วงเวลาใดก็ตาม วาล์วไหลตามสัดส่วนจะช่วยขจัดการสิ้นเปลืองพลังงานที่เกี่ยวข้องกับระบบการไหลสูงคงที่ซึ่งใช้วาล์วระบายแรงดันหรือวงจรบายพาสเพื่อจัดการการไหลส่วนเกิน
ความสามารถในการบูรณาการของวาล์วเหล่านี้กับระบบควบคุมที่ทันสมัยช่วยให้เกิดกลยุทธ์ระบบอัตโนมัติที่ซับซ้อนได้ พวกเขาสามารถตอบสนองต่อสัญญาณอินพุตหลายสัญญาณ เข้าร่วมในอัลกอริธึมการควบคุมที่ซับซ้อน และให้ข้อเสนอแนะในการวินิจฉัยแก่ระบบการบำรุงรักษา ซึ่งสนับสนุนกลยุทธ์การบำรุงรักษาเชิงคาดการณ์
ข้อพิจารณาในการคัดเลือก
เมื่อเลือกวาล์วไหลตามสัดส่วนต้องพิจารณาปัจจัยหลายประการช่วงการไหลเป็นพื้นฐาน วาล์วจะต้องรองรับทั้งข้อกำหนดการไหลขั้นต่ำและสูงสุดของการใช้งาน พิกัดแรงดันต้องเกินแรงดันสูงสุดของระบบ รวมถึงแรงดันที่เพิ่มขึ้นด้วย
เวลาตอบสนองเป็นสิ่งสำคัญในแอปพลิเคชันแบบไดนามิก บางระบบต้องการการเปลี่ยนแปลงการไหลอย่างรวดเร็ว ในขณะที่บางระบบให้ความสำคัญกับความเสถียรมากกว่าความเร็ว ความเข้ากันได้ของสัญญาณควบคุมจะต้องตรงกับเอาต์พุตของระบบควบคุมที่มีอยู่ และข้อกำหนดด้านพลังงานต้องสอดคล้องกับแหล่งจ่ายไฟฟ้าที่มีอยู่
สภาพแวดล้อม เช่น อุณหภูมิสุดขั้ว การสั่นสะเทือน และระดับการปนเปื้อนมีอิทธิพลต่อการเลือกวาล์ว ความเข้ากันได้ของตัวกลางทำให้แน่ใจได้ว่าวัสดุวาล์วสามารถจัดการกับของเหลวเฉพาะได้โดยไม่เสื่อมสภาพหรือปนเปื้อน
บทสรุป
วาล์วไหลตามสัดส่วนถือเป็นเทคโนโลยีหลักในระบบควบคุมของไหลสมัยใหม่ โดยนำเสนอความแม่นยำและความยืดหยุ่นที่จำเป็นสำหรับการใช้งานที่มีความต้องการสูงในปัจจุบัน ความสามารถในการให้การควบคุมการไหลที่แม่นยำและทำซ้ำได้ ขณะเดียวกันก็บูรณาการเข้ากับระบบควบคุมอิเล็กทรอนิกส์ได้อย่างราบรื่น ทำให้เป็นสิ่งที่ขาดไม่ได้ในอุตสาหกรรมต่างๆ ตั้งแต่การผลิตไปจนถึงการบินและอวกาศ
ในขณะที่ระบบอัตโนมัติยังคงก้าวหน้าต่อไปและข้อกำหนดด้านความแม่นยำเริ่มเข้มงวดมากขึ้น วาล์วไหลตามสัดส่วนจะมีบทบาทสำคัญในการทำให้ระบบควบคุมของไหลมีประสิทธิภาพ เชื่อถือได้ และแม่นยำยิ่งขึ้นอย่างไม่ต้องสงสัย สำหรับวิศวกรและนักออกแบบระบบ การทำความเข้าใจความสามารถของวาล์วและการใช้งานที่เหมาะสมเป็นสิ่งสำคัญสำหรับการพัฒนาโซลูชันการควบคุมของไหลที่ได้รับการปรับปรุงให้เหมาะสมซึ่งตอบสนองทั้งความต้องการในปัจจุบันและความท้าทายในอนาคต
