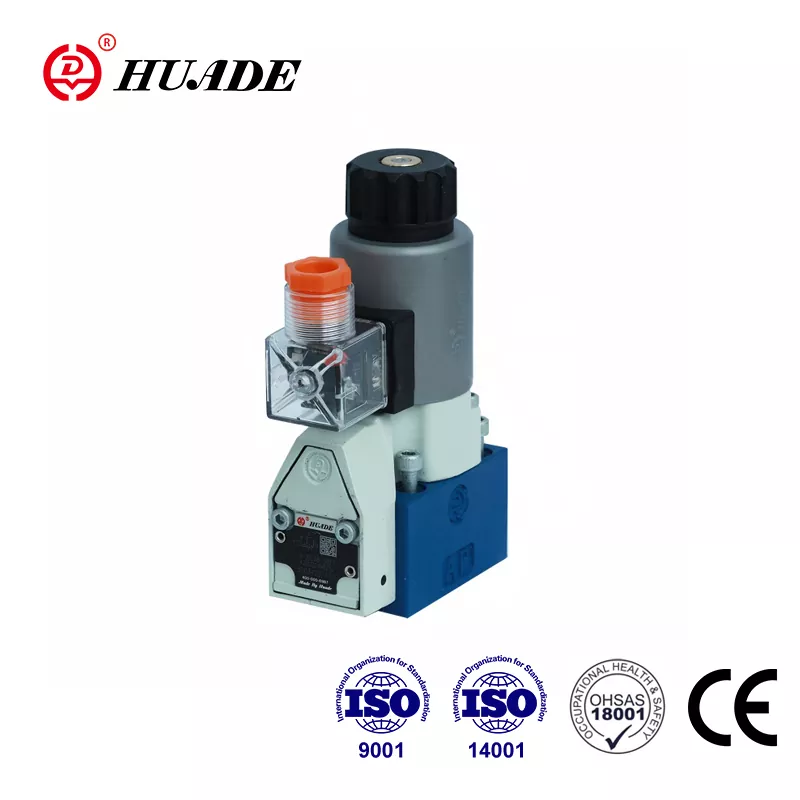

ก้านวาล์วปรับทิศทาง M-SEW 6

Huafilter จัดการการส่งออกวาล์วไฮดรอลิกยี่ห้อ Huade® ตั้งแต่ปี 2023 เนื่องจากเป็นผู้จัดจำหน่ายระหว่างประเทศที่ได้รับอนุญาตจาก Huade Hydraulic Poppet Directional Valve M-SEW 6 มีจุดขายที่เป็นเอกลักษณ์และได้รับความนิยมในหมู่ผู้บริโภคชาวจีนอยู่แล้ว Huade®เป็นแบรนด์ที่โดดเด่นในอุตสาหกรรมไฮดรอลิกของจีน วาล์วไฮดรอลิกของHuade®ได้มาตรฐานสากลมาโดยตลอด ผลิตภัณฑ์ทั้งหมดที่เราขายมีการรับประกันหนึ่งปี ในช่วงเวลาดังกล่าวสามารถซ่อมแซมได้ฟรี เราให้บริการการขายคุณภาพสูง และเรามีวิศวกรมืออาชีพที่สามารถให้การสนับสนุนทางเทคนิคได้ทันท่วงที เราหวังเป็นอย่างยิ่งว่าจะร่วมมือกับพันธมิตรจากทั่วทุกมุมโลกเพื่อผลลัพธ์แบบ win-win

ส่งคำถาม

Huade Hydraulic เป็นผู้ผลิตชั้นนำในอุตสาหกรรมไฮดรอลิกของจีน และมีประสบการณ์ความร่วมมือระยะยาวสองครั้งกับ Rexroth ตั้งแต่ปี 1979 วาล์วบ่าปรับทิศทาง Huade® ประเภท M-SEW 6 เป็นการทดแทน Rexroth® M-SEW 6 ซีรีส์ส่วนประกอบ 3X ที่ราคาไม่แพง . สามารถแข่งขันได้ด้วยคุณภาพดีและราคาที่ต่ำกว่า เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ไฮดรอลิก Huade Hydraulic ดำเนินการอุปกรณ์การผลิตขั้นสูงมากกว่า 750 ชิ้นที่นำเข้าจากทั่วทุกมุมโลก คุณภาพของวาล์วควบคุมโซลินอยด์นี้สามารถตรงตามความต้องการของลูกค้าได้อย่างสมบูรณ์ โรงงานได้ผ่านมาตรฐานสากล ได้แก่ ISO9001, ISO14001 และ OH SAS18001 ชุดวาล์วทิศทางใช้กันอย่างแพร่หลายในสภาพแวดล้อมทางอุตสาหกรรมต่างๆ

พารามิเตอร์ผลิตภัณฑ์ของ Poppet Directional Valve M-SEW 6

ข้อมูลทางเทคนิค (สำหรับการใช้งานนอกพารามิเตอร์เหล่านี้ โปรดปรึกษาเรา!)
ทั่วไป
การติดตั้ง		ไม่จำเป็น
สูงสุด อุณหภูมิแวดล้อม (℃)		50
น้ำหนัก	2/2-way poppet valve (kg)	1.5
	ก้านวาล์ว 3/2 ทิศทาง (กก.)	1.5
	ก้านวาล์ว 4/2 ทิศทาง (กก.)	2.3
ข้อมูลไฮดรอลิก
สูงสุด แรงดันใช้งาน (MPa)		ดูตารางในหน้า 140
สูงสุด การไหล (ลิตร/นาที)		25
ของเหลวความดัน		น้ำมันแร่หรือฟอสเฟตเอสเตอร์
ช่วงอุณหภูมิของของเหลวความดัน (℃)		- 30 ถึง + 80
ช่วงความหนืด (มม.²/วินาที)		2.8 ถึง 500
ระดับการปนเปื้อน μm		ระดับการปนเปื้อนสูงสุดที่อนุญาตของน้ำมันไฮดรอลิกตาม NAS 1638 คลาส 9 ดังนั้น เราขอแนะนำตัวกรองที่มีอัตราการกักเก็บขั้นต่ำ β10≥ 75
ข้อมูลทางไฟฟ้า
ประเภทของแรงดันไฟฟ้า		ดี.ซี	เครื่องปรับอากาศ
แรงดันไฟฟ้าที่ใช้ได้ (V)		12、24、42、96、110、205、220	ทำได้ผ่านวงจรเรียงกระแสเท่านั้น
ความทนทานต่อแรงดันไฟฟ้า (แรงดันไฟฟ้าที่กำหนด) (%)		±10
การใช้พลังงาน (W)		30
หน้าที่		100%
เปลี่ยนเวลาเป็น ISO 6403		ดูตารางด้านล่าง
ความถี่ในการสลับ (รอบ วินาที/ชม.)		15000
การป้องกันตามมาตรฐาน DIN 40 050		IP65
สูงสุด อุณหภูมิคอยล์ (℃)		ถึง 150

คุณสมบัติผลิตภัณฑ์และการใช้งานของวาล์วทิศทางก้าน M-SEW 6

คุณสมบัติ:

▶ วาล์วก้านควบคุมทิศทางโดยตรง, โซลินอยด์กระตุ้น

▶ พอร์ตที่ปิดสนิทไม่มีการรั่วไหล

▶ รับประกันการสับเปลี่ยนแม้อยู่ภายใต้ความกดดันเป็นเวลานาน

▶ ขดลวดโซลินอยด์สามารถหมุนได้ 90°

▶ การเชื่อมต่อไฟฟ้าส่วนบุคคล

▶ มีระบบบังคับมือแบบมีการป้องกัน เป็นทางเลือก

▶ รูปแบบการย้ายไปยัง Din 24 340 รูปแบบ A, ISO 4401 และ CETOP - RP 121H

แอปพลิเคชัน:

วาล์วทิศทาง M-SEW ประเภท 2 เป็นวาล์วก้านวาล์วควบคุมทิศทางด้วยโซลินอยด์ พวกมันควบคุมการเริ่มต้น หยุด และทิศทางของการไหล

1. ฟังก์ชั่น ส่วนของวาล์วทิศทางก้าน M-SEW 6

M-SEW 6 โดยพื้นฐานแล้วประกอบด้วยตัวเรือน (1) โซลินอยด์ (2) ระบบวาล์วชุบแข็ง (3) และลูกบอล (4) เป็นองค์ประกอบปิด

หลักการพื้นฐาน:

ในตำแหน่งเริ่มต้น ลูกบอล (4) จะถูกกดลงบนเบาะด้วยสปริง (9) และในตำแหน่งสวิตช์โดยโซลินอยด์ (2) แรงโซลินอยด์ (2) กระทำผ่านคันโยก (6) และลูกบอล (7) บนหมุดแอคทูเอเตอร์ (8) ซึ่งถูกปิดผนึกไว้ทั้งสองด้าน ห้องระหว่างองค์ประกอบการปิดผนึกทั้งสองเชื่อมต่อกับพอร์ต P ดังนั้นระบบวาล์ว (3) จึงมีความสมดุลของแรงดันโดยคำนึงถึงแรงกระตุ้น (โซลินอยด์หรือสปริงกลับ) ดังนั้นจึงสามารถใช้วาล์วได้ถึงแรงดัน 63 MPa

มุมมองตัดของประเภท M-2SEW6N
