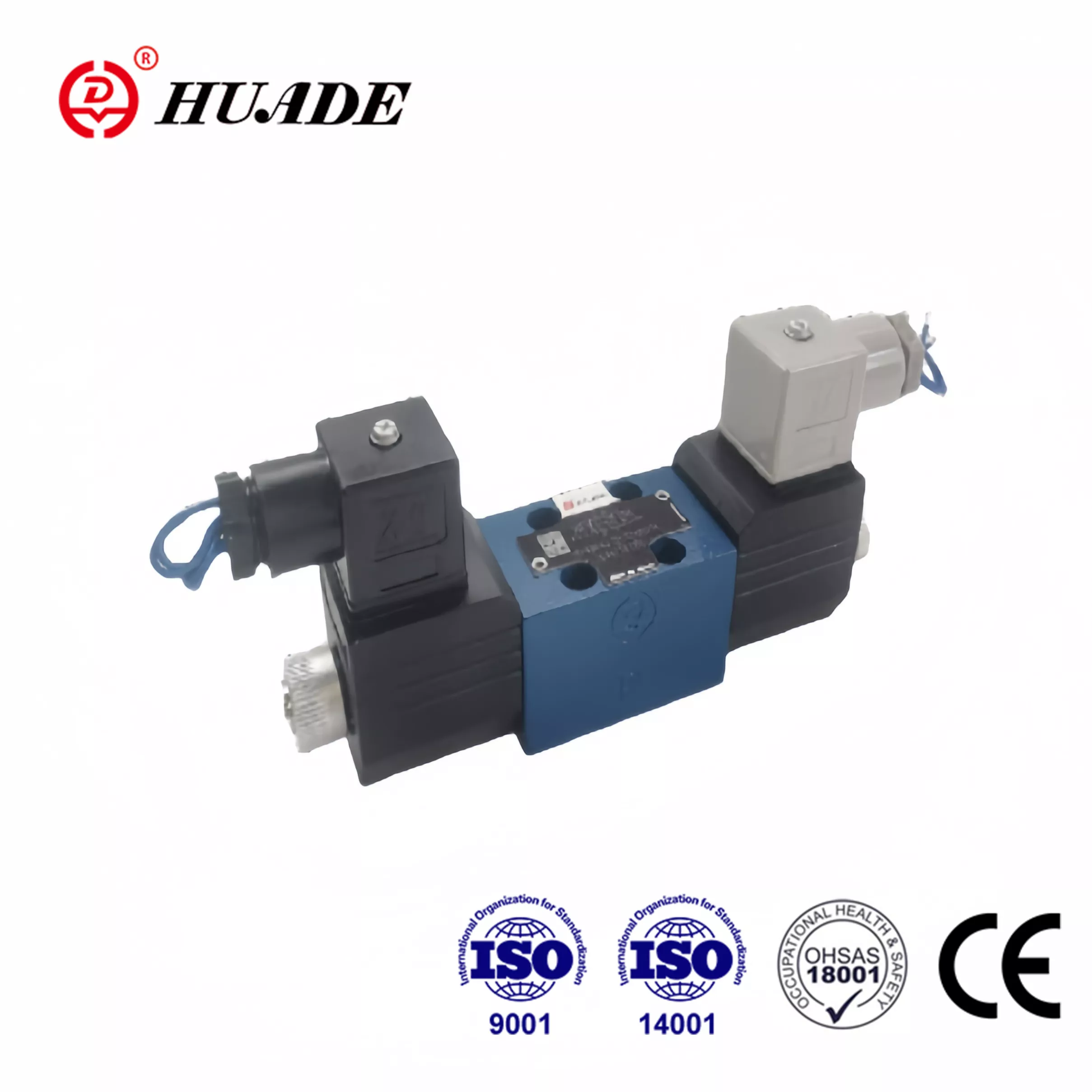

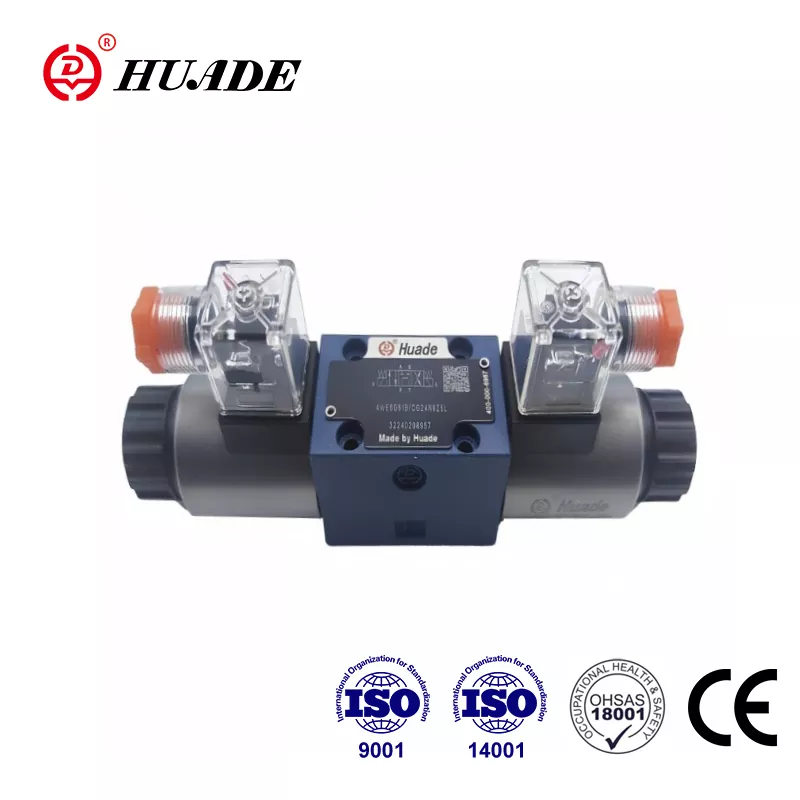

วาล์วควบคุมทิศทางเรา 4 สำหรับ rexroth

•คุณสมบัติของผลิตภัณฑ์: วาล์วสปูลที่ดำเนินการโซลินอยด์, การออกแบบที่เข้ากันได้กับ Rexroth, CE ที่ผ่านการรับรอง, โซลินอยด์ Wet Pin Solenoids
•ข้อมูลจำเพาะ: ความดันสูงสุด 21MPa, ไหลได้ถึง 25L/นาที, รูปแบบการพอร์ต ISO 4401
•แอปพลิเคชัน: เครื่องจักรวิศวกรรม, โลหะวิทยา, เครื่องมือเครื่อง, การป้องกันสิ่งแวดล้อม, การต่อเรือ, การบินและอวกาศ

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

ความร่วมมือเชิงกลยุทธ์ระหว่างรัฐบาลจีนและเยอรมันตั้งแต่ปี 2522 Huade ได้รวมเทคโนโลยีที่ทันสมัยจาก Rexroth Huade® We 4 Directional Spool Valve เป็นทางเลือกที่เหมาะสมสำหรับรุ่นเดียวกันกับที่นำเสนอโดย Rexroth Huade ให้ความเครียดอย่างมากกับคุณภาพ Huade มีระบบทดสอบที่เข้มงวดเพื่อให้แน่ใจว่าวาล์วทุกทิศทางมีประสิทธิภาพที่เหนือกว่า ชุดโซลินอยด์วาล์วผ่านการรับรอง CE วาล์วไฮดรอลิกHuade®มีการใช้กันอย่างแพร่หลายในเครื่องจักรวิศวกรรมและการก่อสร้าง, โลหะวิทยา, เครื่องมือเครื่องจักร, การป้องกันสิ่งแวดล้อม, การต่อเรือ, การบินและอวกาศ, การขนส่งทางรถไฟ, ปิโตรเลียมและปิโตรเคมี, อุตสาหกรรมการทหารและสาขาอื่น ๆ เป็นแบรนด์ระดับชาติที่เชื่อถือได้ในประเทศจีน

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมทิศทางเรา 4 สำหรับ rexroth

ข้อมูลทางเทคนิคไฮดรอลิก
Max.operating Pressure-Ports A, B, P （㎫）		สูงถึง 21.0
พอร์ต T （㎫）		10.0. ด้วยสัญลักษณ์ A หรือ B พอร์ต t ต้องใช้เป็นพอร์ตรั่วไหล เมื่อแรงดันในการทำงานอยู่เหนือแรงดันถังที่อนุญาต
max.flow (l/min)		มากถึง 25
ของเหลวแรงดัน		น้ำมันแร่หรือเอสเตอร์ฟอสเฟต
ช่วงความหนืด (mm2/s)		2.8 ถึง 500
ช่วงอุณหภูมิความดันของเหลว (（℃）		-30 ～+80
ระดับการปนเปื้อน (㎛)		ระดับสูงสุดที่อนุญาตของการปนเปื้อนของของเหลวไฮดรอลิกถึง NAS 1638 Class 9 ดังนั้นเราจึงขอแนะนำตัวกรองที่มีอัตราการเก็บรักษาขั้นต่ำที่β≥ 75
น้ำหนัก (กิโลกรัม)		วาล์วกับ 1 โซลินอยด์ 0.9 วาล์วกับ 2 โซลินอยด์ 1.3
ข้อมูลทางเทคนิคไฟฟ้า
แรงดันไฟฟ้าที่มีอยู่ (V)		12. 24.220.110R 220R
การใช้พลังงาน (W)		22
หน้าที่		ต่อเนื่อง
เวลาสลับ	บน (MS)	20 ถึง 30
	ปิด (MS)	10 ถึง 20
สูงสุด อุณหภูมิแวดล้อม （℃）		+50
สูงสุด อุณหภูมิขดลวด （℃）		+150
การป้องกัน DIN 40 050		IP65
การสลับความถี่ (รอบ/h)		15000
ด้วยการเชื่อมต่อไฟฟ้าตัวนำป้องกัน (PE) จะต้องเชื่อมต่อตามกฎระเบียบที่เกี่ยวข้อง

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วควบคุมทิศทางเรา 4 สำหรับ rexroth

คุณสมบัติ:

▶วาล์วทิศทางของประเภทเรา 4 เป็นโซลินอยด์วาล์วสปูลทิศทางที่ใช้โซลินอยด์

▶โซลินอยด์พินเปียกของกระแสโดยตรงหรือสลับกระแสไฟฟ้า

▶รูปแบบการพอร์ตไปยัง ISO 4401 และ CETOP - RP 121H

แอปพลิเคชัน:

วาล์วทิศทางของประเภทเรา 4 เป็นโซลินอยด์วาล์วสปูลทิศทาง พวกเขาควบคุมการเริ่มต้นหยุดและทิศทางของของเหลว

ฟังก์ชั่นส่วนและสัญลักษณ์ของวาล์วควบคุมทิศทางเรา 4 สำหรับ rexroth

วาล์วทิศทางเหล่านี้โดยทั่วไปประกอบด้วยที่อยู่อาศัย (1) โซลินอยด์หนึ่งหรือสองตัว (2) สปูลควบคุม (3) และสปริงกลับหนึ่งหรือสองแห่ง (4)

สปูลควบคุม (3) จัดขึ้นโดย Return Spring (4) ในศูนย์กลางหรือในตำแหน่งเริ่มต้น (ยกเว้นสปูลที่ถูกกักขัง) สปูลควบคุม (3) ดำเนินการผ่านโซลินอยด์พินเปียก (2) ในสภาพพลังงาน แรงของโซลินอยด์ (2) ทำหน้าที่ผ่านลูกสูบ (5) บนสปูลควบคุม (3) และเลื่อนเดียวกันจากตำแหน่งที่เหลือไปยังตำแหน่งสิ้นสุดที่ต้องการ ดังนั้นรูปแบบการไหลที่ต้องการจาก P ถึง A และ B ถึง Tor P ถึง B และ A ถึง T ถูกเลือก เมื่อโซลินอยด์ (2) ไม่ได้รับพลังงานสปูลควบคุม (3) จะถูกส่งกลับสู่ความเป็นกลาง

รุ่นนี้เป็นวาล์วทิศทางที่มี 2 ตำแหน่งสลับและตำแหน่งโดยสปริงกลับ (4) มีการแทนที่ด้วยตนเองที่ครอบคลุมเพื่อให้สปูลควบคุม (3) สามารถทำงานได้โดยไม่ต้อง

เพิ่มพลังให้กับโซลินอยด์

มุมมองตัดของ 4we 4-10b
