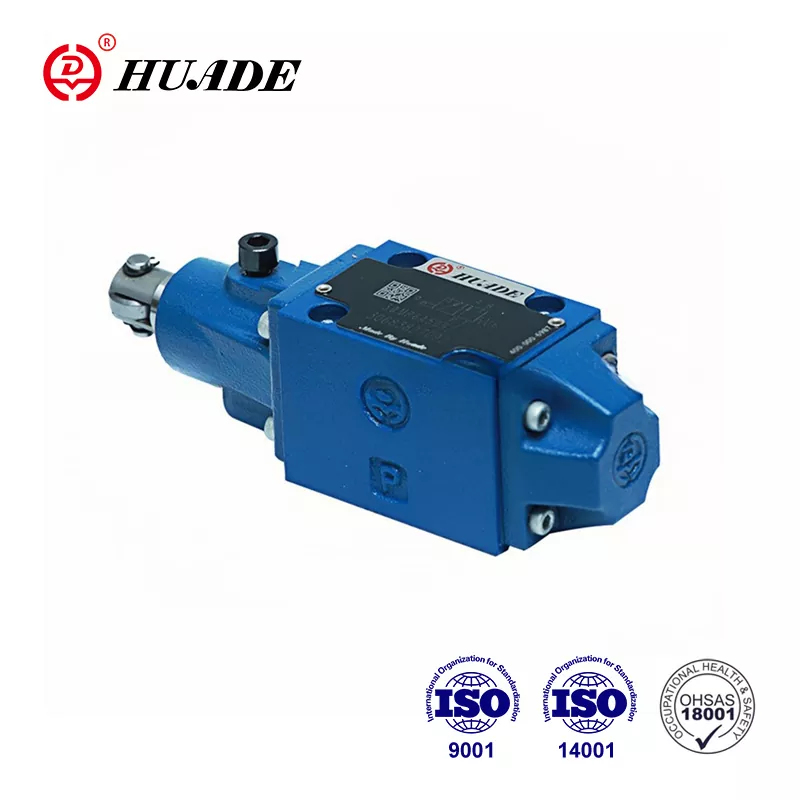

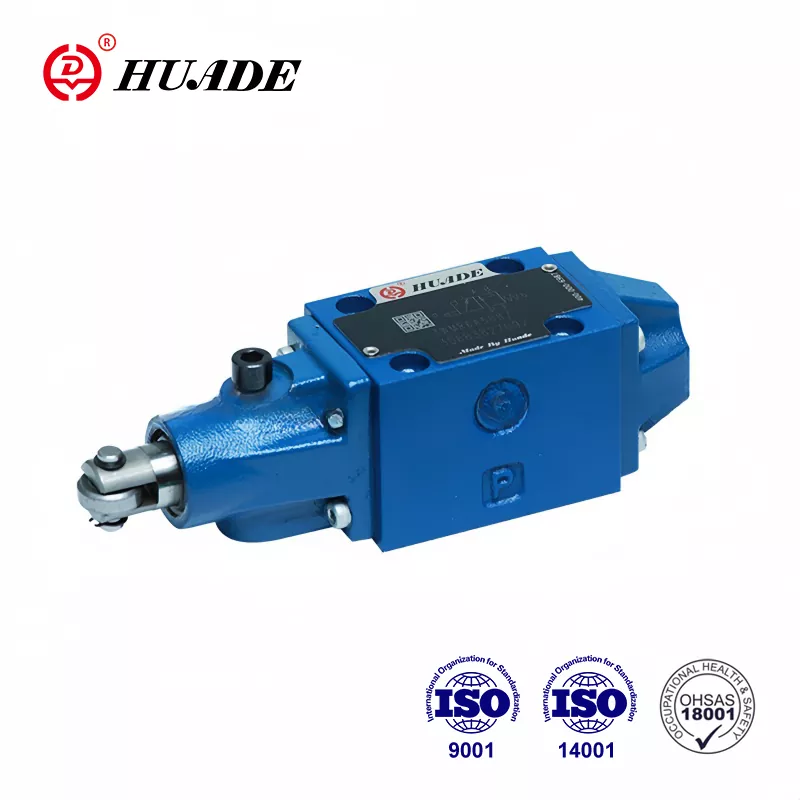

วาล์วควบคุมทิศทาง WMR

Huafilter เป็นผู้จัดหาวาล์วควบคุมทิศทางไฮดรอลิกของ Huade® และซ่อมแซมระบบไฮดรอลิกในประเทศจีนเป็นหลัก เรารู้สึกเป็นเกียรติอย่างยิ่งที่ได้เป็นผู้จัดจำหน่ายในต่างประเทศเพียงรายเดียวของ Beijing Huade Hydraulic Industrial Group ตั้งแต่ปี 2023 Huade ได้รวมเทคโนโลยีล้ำสมัยจาก Rexroth เข้าด้วยกัน วาล์วควบคุมทิศทาง WMR แต่ละตัวมีการรับประกันหนึ่งปี วาล์วไฮดรอลิกของเรามีจุดขายที่เป็นเอกลักษณ์และได้รับความนิยมในหมู่ผู้บริโภคชาวจีนแล้ว เรามั่นใจว่าคุณภาพเป็นไปตามความต้องการของคุณ เรามีบริการหลังการขายที่ดีด้วยวิศวกรผู้มีประสบการณ์และให้การสนับสนุนด้านเทคนิคอย่างทันท่วงที เรายินดีที่จะร่วมมือกับองค์กรต่างๆ ทั่วโลกเพื่อความสำเร็จร่วมกัน

Huade เป็นรัฐวิสาหกิจของจีนที่มีชื่อเสียงซึ่งเชี่ยวชาญด้านระบบไฮดรอลิก Huade มีประสบการณ์ความร่วมมือระยะยาวสองครั้งกับ Rexroth ตั้งแต่ปี 1979 วาล์ว Huade® WMR เป็นทางเลือกที่ราคาไม่แพงสำหรับซีรีส์เดียวกันของ Rexroth วาล์วปรับทิศทางนี้มีบริการบำรุงรักษาฟรีภายในระยะเวลารับประกันหนึ่งปี Huade ให้ความสำคัญกับคุณภาพเป็นอย่างมาก โรงงานได้ผ่านมาตรฐาน ISO9001, ISO14001 และ OH SAS18001 วาล์วไฮดรอลิก Huade® ใช้กันอย่างแพร่หลายในเครื่องจักรทางวิศวกรรมและการก่อสร้าง โลหะวิทยา เครื่องมือกล การคุ้มครองสิ่งแวดล้อม การต่อเรือ การบินและอวกาศ การขนส่งทางรถไฟ ปิโตรเลียมและปิโตรเคมี อุตสาหกรรมการทหาร และสาขาอื่น ๆ เป็นแบรนด์ที่เชื่อถือได้ในประเทศจีน

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมทิศทาง WMR

ขนาด		6		10
สูงสุด ความกดดันในการทำงาน	พอร์ต A.B.P(㎫)	ถึง 31.5
	พอร์ต T (㎫)	ถึง 6		ถึง 16
ในสัญลักษณ์ A และ B ต้องใช้พอร์ต T เป็นจุดเชื่อมต่อท่อระบายน้ำ หากแรงดันใช้งานสูงกว่าแรงดันที่อนุญาตที่พอร์ต T
การไหลสูงสุด (ลิตร/นาที)		มากถึง 60		มากถึง 120
ส่วนตัดขวางการไหล (ตำแหน่งควบคุม 0		สำหรับสัญลักษณ์ Q, 6% ของหน้าตัดระบุ
		สำหรับสัญลักษณ์ W, 3% ของหน้าตัดระบุ
ของเหลวความดัน		น้ำมันแร่ (สำหรับซีล NBR) หรือ ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิของเหลวความดัน (℃)		-30~+80
ช่วงความหนืด (mm2/s)		2.8 ถึง 500
น้ำหนัก (กก.)		ประมาณ 1.4 100 ถึง 121		ประมาณ 3.3
แรงปฏิบัติการที่คันโยกลูกกลิ้ง		ที่แรงดันถังเป็นศูนย์	100 to 121	วาล์วสองตำแหน่ง	70 ถึง 140
(ญ)		ด้วยความกดดัน	184 ถึง 205	วาล์วสามตำแหน่ง	70 ถึง 175

คุณสมบัติผลิตภัณฑ์ของวาล์วควบคุมทิศทาง WMR

คุณสมบัติ:

▶ สปูลวาล์วควบคุมทิศทางโดยตรงพร้อมการทำงานของลูกกลิ้งแบบปรับได้

▶ ชุดประกอบคันโยกแบบลูกกลิ้งสามารถก้าวได้ 90°

▶ แรงในแนวรัศมีดูดซับได้อย่างน่าเชื่อถือ (สูงถึง 30°)

▶ ฟังก์ชั่นสปูลมาตรฐาน 19 ชนิด

ฟังก์ชั่น ส่วน และสัญลักษณ์ของวาล์วควบคุมทิศทาง WMR

วาล์วทิศทางประเภท WMR เป็นวาล์วควบคุมทิศทางแบบลูกกลิ้ง

โดยพื้นฐานแล้วประกอบด้วยตัวเรือน (1) คันโยกลูกกลิ้ง (2) แกนควบคุม (3) และตัวส่งคืน

สปริง (4)

จำเป็นต้องมีปลั๊กเค้นหากการไหลมากกว่าค่าที่อนุญาตอาจเกิดขึ้นในขณะที่แกนวาล์วกำลังจากตำแหน่งหนึ่งไปยังอีกตำแหน่งหนึ่ง Plug-in Orifice ติดตั้งอยู่ในพอร์ต P ของวาล์วกำหนดทิศทาง

มุมมองตัดของ WMR 6
