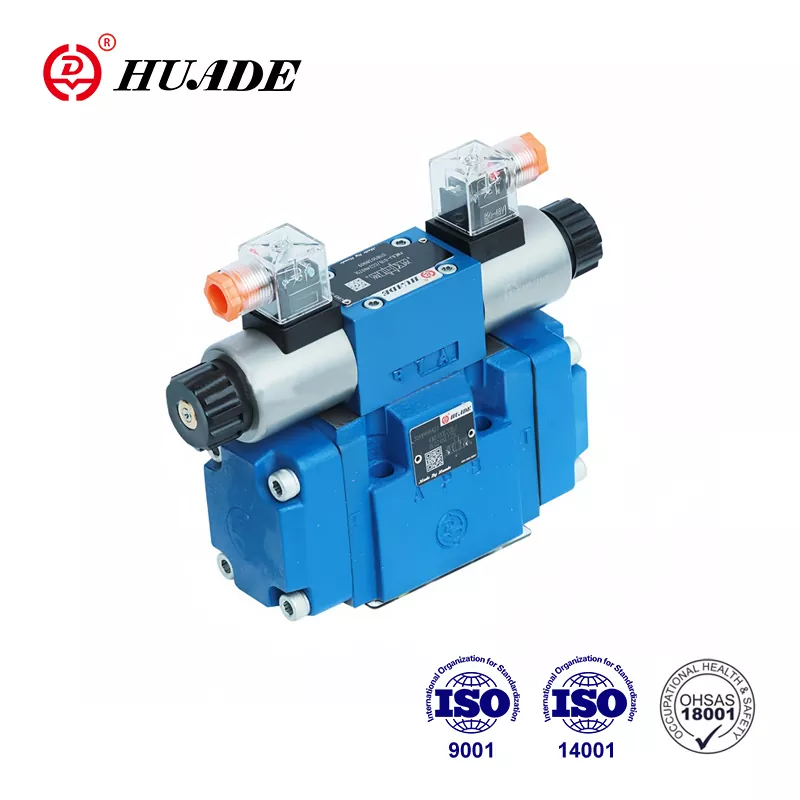

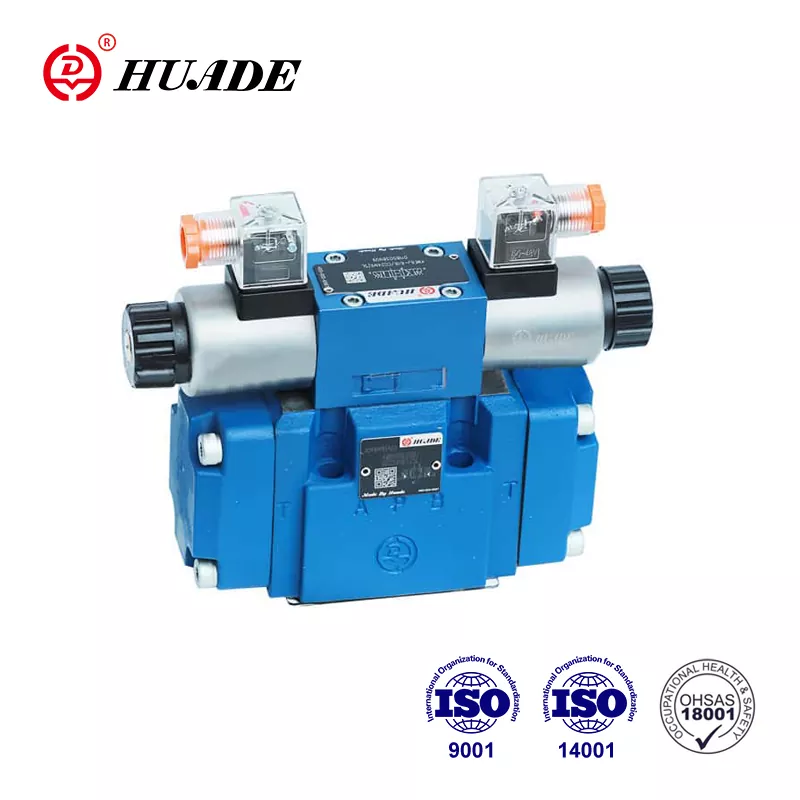

เมื่อคุณทำงานกับระบบไฮดรอลิกงานหนัก การเลือกวาล์วควบคุมทิศทางที่เหมาะสมสามารถสร้างหรือหยุดการทำงานของคุณได้ Bosch Rexroth 4WEH 16 J เป็นหนึ่งในส่วนประกอบที่วิศวกรผู้มีประสบการณ์ไว้วางใจสำหรับการใช้งานในอุตสาหกรรมที่มีความต้องการสูง วาล์วนี้ได้รับชื่อเสียงจากประสิทธิภาพที่เชื่อถือได้ในเครื่องฉีดขึ้นรูป เครื่องอัดขึ้นรูปโลหะ และอุปกรณ์ก่อสร้างที่ความล้มเหลวไม่ใช่ทางเลือก
4WEH 16 J แสดงถึงการกำหนดค่าเฉพาะภายในซีรีส์ WEH ของ Bosch Rexroth ซึ่งเป็นวาล์วควบคุมทิศทางแบบไฟฟ้า-ไฮดรอลิกที่ดำเนินการโดยนักบิน การกำหนดจะบอกคุณได้ไม่น้อยหากคุณรู้วิธีอ่าน "16" ระบุขนาดที่กำหนด (NG16) ซึ่งสอดคล้องกับมาตรฐานการติดตั้ง CETOP 7 ตัว "J" อธิบายถึงฟังก์ชันสปูล โดยเฉพาะการออกแบบศูนย์กลางแบบปิด 4 ทิศทาง 3 ตำแหน่ง การทำความเข้าใจความหมายของข้อกำหนดเหล่านี้ในทางปฏิบัติจะช่วยให้คุณทราบว่าวาล์วนี้เหมาะสมกับการใช้งานของคุณหรือไม่
อะไรทำให้ 4WEH 16 J แตกต่าง
วาล์วควบคุมทิศทาง 4WEH 16 J ทำงานโดยใช้ระบบนำร่องสองระดับ แทนที่จะเคลื่อนแกนแกนหลักโดยตรงด้วยแม่เหล็กไฟฟ้า วาล์วนี้ใช้วาล์วนำร่องขนาดเล็กเพื่อควบคุมแรงดันไฮดรอลิกที่จะเลื่อนแกนแกนหลักที่ใหญ่กว่า วิธีการนี้ต้องใช้พลังงานไฟฟ้าน้อยลงในขณะที่ควบคุมการไหลของไฮดรอลิกจำนวนมาก เวอร์ชันมาตรฐานทำงานโดยใช้ไฟ 24 VDC ทำให้เข้ากันได้กับระบบควบคุมอุตสาหกรรมส่วนใหญ่โดยไม่ต้องใช้โครงสร้างพื้นฐานทางไฟฟ้าพิเศษ
วาล์วสามารถรองรับแรงดันได้สูงถึง 350 บาร์ในรูปแบบ H ซึ่งแปลได้ประมาณ 5,076 psi สำหรับความสามารถในการไหล ค่าสูงสุดที่กำหนดจะอยู่ที่ 300 ลิตรต่อนาที แม้ว่าประสิทธิภาพจริงจะขึ้นอยู่กับแรงดันตกคร่อมวาล์ว ข้อมูลจำเพาะเหล่านี้ทำให้ 4WEH 16 J อยู่ในหมวดหมู่ของวาล์วอุตสาหกรรมที่ใช้งานหนัก มากกว่าอุปกรณ์เคลื่อนที่หรือการใช้งานเบา
น้ำหนักมีความสำคัญเมื่อคุณวางแผนการติดตั้งและขั้นตอนการบำรุงรักษา ด้วยน้ำหนัก 9.84 กิโลกรัม (ประมาณ 21.7 ปอนด์) วาล์วไม่ใช่สิ่งที่คุณจะเคลื่อนที่ไปมาโดยไม่ตั้งใจ แต่สามารถจัดการได้ด้วยการควบคุมที่เหมาะสม โครงสร้างที่สำคัญมีส่วนทำให้เกิดความทนทานในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ซึ่งการสั่นสะเทือน อุณหภูมิที่เปลี่ยนแปลง และการปนเปื้อนเป็นปัญหาในชีวิตประจำวัน
การออกแบบศูนย์ปิดและความเข้ากันได้ของระบบ
การกำหนดค่าแกนม้วน "J" กำหนดวิธีที่วาล์วควบคุมทิศทาง 4WEH 16 J ทำงานในตำแหน่งที่เป็นกลาง เมื่อวาล์วอยู่ที่ตำแหน่งตรงกลางโดยไม่มีสัญญาณไฟฟ้า พอร์ตทั้งสี่พอร์ต ได้แก่ P (ความดัน), A และ B (พอร์ตทำงาน) และ T (ถัง) จะถูกบล็อก การจัดเรียงศูนย์กลางแบบปิดนี้มีจุดประสงค์เฉพาะในระบบไฮดรอลิกสมัยใหม่
วาล์วกลางแบบปิดทำงานได้ดีเป็นพิเศษกับปั๊มดิสเพลสเมนต์แบบแปรผันที่ชดเชยแรงดัน เมื่อวาล์วปิดกั้นพอร์ตทั้งหมดในตำแหน่งที่เป็นกลาง ความดันของระบบจะเพิ่มขึ้นจนกว่าจะส่งสัญญาณให้ปั๊มลดการไหลจนเกือบเป็นศูนย์ วิธีนี้จะป้องกันไม่ให้ปั๊มปั่นของเหลวอย่างต่อเนื่องผ่านวาล์วระบาย ซึ่งจะทำให้สิ้นเปลืองพลังงานและสร้างความร้อนมากเกินไป ในยุคที่ต้นทุนพลังงานมีความสำคัญและกฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวดขึ้น ความได้เปรียบด้านประสิทธิภาพนี้จึงมีความสำคัญมากขึ้น
ข้อเสียเปรียบเกี่ยวข้องกับความซับซ้อนในการออกแบบระบบ ระบบศูนย์กลางแบบปิดต้องได้รับการดูแลอย่างระมัดระวังต่อแรงดันที่เพิ่มขึ้นระหว่างการเปลี่ยนวาล์ว เมื่อวาล์วควบคุมทิศทาง 4WEH 16 J เปลี่ยนจากจุดศูนย์กลางที่ถูกบล็อกไปยังตำแหน่งทำงาน การเปิดอย่างกะทันหันสามารถสร้างแรงดันชั่วคราวได้ โดยทั่วไปวิศวกรจะจัดการกับเรื่องนี้โดยใช้ส่วนควบคุมปริมาณ (ระบุด้วยรหัส "B" ในระบบการสั่งซื้อ) หรือโดยการเพิ่มวาล์วระบายแรงกระแทกภายนอกที่ตอบสนองเร็วกว่าระบบหลัก
การทำงานแบบสองขั้นตอนใช้งานได้จริงอย่างไร
การออกแบบที่ควบคุมโดยนักบินของ 4WEH 16 J ประกอบด้วยขั้นตอนการควบคุมที่แตกต่างกันสองขั้นตอน ขั้นแรกประกอบด้วยวาล์วนำร่องประเภท WE6 ขนาดเล็กที่ควบคุมโดยโซลินอยด์พินเปียก เมื่อคุณจ่ายพลังงานให้กับโซลินอยด์ มันจะเลื่อนวาล์วไพล็อต โดยควบคุมแรงดันไพล็อตจากพอร์ต X ไปยังห้องควบคุมที่ปลายสปูลหลัก แรงดันนำร่องนี้จะเอาชนะสปริงที่อยู่ตรงกลางและเคลื่อนแกนม้วนสายหลักเพื่อเชื่อมต่อเส้นทางการไหลที่เหมาะสม
ขั้นตอนที่สองคือการเคลื่อนไหวของสปูลหลักนั่นเอง เมื่อแรงดันของนักบินก่อตัวขึ้นในห้องควบคุม มันจะดันไปที่บริเวณแกนม้วน ทำให้เกิดแรงมากพอที่จะเคลื่อนแกนแกนกับสปริงที่อยู่ตรงกลางและแรงกดใดๆ ที่กระทำต่อแกนม้วนสาย จากนั้นสปูลหลักจะเปิดการเชื่อมต่อระหว่างพอร์ต ไม่ว่าจะเป็น P ถึง A พร้อม B ถึง T หรือ P ถึง B พร้อม A ถึง T ขึ้นอยู่กับโซลินอยด์ที่คุณจ่ายไฟ
การจัดเรียงแบบสองขั้นตอนนี้ต้องใช้แรงดันนำร่องระหว่าง 5 ถึง 12 บาร์เพื่อให้ทำงานได้อย่างถูกต้อง โดยทั่วไปการจ่ายไฟนำร่องจะมาจากแรงดันของระบบหลักผ่านทางเดินภายใน แม้ว่าคุณจะสามารถระบุการจ่ายไฟนำร่องภายนอกสำหรับการใช้งานบางอย่างได้ เวลาในการเปลี่ยนจะทำงานประมาณ 100 มิลลิวินาที ซึ่งช้ากว่าวาล์วแบบออกฤทธิ์โดยตรง แต่ยอมรับได้สำหรับเครื่องจักรอุตสาหกรรมส่วนใหญ่ที่รอบเวลาวัดเป็นวินาทีแทนที่จะเป็นมิลลิวินาที
ข้อกำหนดทางไฟฟ้าและตัวเลือกการควบคุม
วาล์วควบคุมทิศทางมาตรฐาน 4WEH การกำหนดค่า 16 J ใช้โซลินอยด์ 24 VDC ซึ่งกำหนดเป็น G24 ในรหัสการสั่งซื้อ การออกแบบโซลินอยด์แบบหมุดเปียกหมายความว่าคอยล์สัมผัสโดยตรงกับน้ำมันไฮดรอลิก ซึ่งช่วยในการระบายความร้อน แต่จำเป็นต้องปิดผนึกคอยล์กับของเหลว โซลินอยด์เหล่านี้มักจะดึงกระแสไฟประมาณ 1.5 ถึง 2 แอมป์เมื่อมีการจ่ายไฟ ซึ่งแสดงถึงโหลดไฟฟ้าเพียงเล็กน้อยที่ PLC และระบบควบคุมส่วนใหญ่จัดการได้อย่างง่ายดาย
วาล์วมีความสามารถในการแทนที่แบบแมนนวลซึ่งเป็นอุปกรณ์เสริม ซึ่งมีรหัสเป็น N9 ในตำแหน่ง 11 ของระบบการสั่งซื้อ แอคทูเอเตอร์แบบแมนนวลชนิดซ่อนนี้ช่วยให้ช่างเทคนิคเลื่อนวาล์วด้วยมือในระหว่างการทดสอบเดินเครื่อง การแก้ไขปัญหา หรือสถานการณ์ฉุกเฉิน คุณจะไม่ชนมันโดยไม่ได้ตั้งใจระหว่างการทำงานปกติ แต่สามารถเข้าถึงได้เมื่อคุณต้องการ คุณลักษณะนี้มีประโยชน์เมื่อคุณตั้งค่าระบบใหม่หรือวินิจฉัยปัญหาโดยไม่ต้องใช้ระบบควบคุมไฟฟ้า
การเชื่อมต่อไฟฟ้าเป็นไปตามมาตรฐาน DIN EN 175301-803 ในการกำหนดค่า K4 โดยใช้ขั้วต่อแยกกันสำหรับโซลินอยด์แต่ละตัว การจัดเตรียมนี้ให้ความยืดหยุ่นในการเดินสายไฟและลดความยุ่งยากในการแก้ไขปัญหา เนื่องจากคุณสามารถถอดโซลินอยด์แต่ละตัวได้โดยไม่กระทบต่อตัวอื่น แอปพลิเคชันบางตัวอาจระบุรูปแบบตัวเชื่อมต่อสำรอง ขึ้นอยู่กับการตั้งค่าตู้ควบคุมและข้อกำหนดด้านการคุ้มครองสิ่งแวดล้อม
พิกัดแรงดันและขอบเขตประสิทธิภาพ
แรงดันใช้งานสูงสุดสำหรับพอร์ต P, A และ B สูงถึง 350 บาร์เมื่อคุณสั่งซื้อเวอร์ชัน H รุ่นมาตรฐานได้รับพิกัดแรงดัน 280 บาร์ ซึ่งยังคงครอบคลุมการใช้งานทางอุตสาหกรรมส่วนใหญ่ โดยปกติแล้วพอร์ตถัง (T) จะทำงานที่แรงดันต่ำกว่า ซึ่งมักจะอยู่เหนือชั้นบรรยากาศเพียงไม่กี่บาร์ เว้นแต่ว่าคุณกำลังเผชิญกับแรงดันต้านจากเส้นส่งกลับยาวหรือตำแหน่งถังยกสูง
อัตราแรงดันเหล่านี้แสดงถึงขีดจำกัดการปฏิบัติงานอย่างต่อเนื่อง ไม่ใช่การเพิ่มขึ้นชั่วขณะ เมื่อวาล์วควบคุมทิศทาง 4WEH 16 J เปลี่ยนตำแหน่ง แรงดันชั่วคราวอาจเกินค่าสถานะคงที่ได้ 50% หรือมากกว่าในช่วงเวลาสั้นๆ การออกแบบระบบที่เหมาะสมประกอบด้วยวาล์วระบายที่ตั้งสูงกว่าแรงดันใช้งานสูงสุด 10-15% เพื่อจับภาวะชั่วคราวเหล่านี้ก่อนที่ส่วนประกอบจะเสียหาย ตัววาล์วเองสามารถทนต่อแรงดันที่เพิ่มขึ้นเป็นครั้งคราวซึ่งเกินค่าที่กำหนดได้ แต่การทำงานอย่างต่อเนื่องที่สูงกว่าพิกัดจะทำให้อายุการใช้งานสั้นลง
ความสามารถในการไหลมีปฏิกิริยาโต้ตอบกับแรงกดดันในลักษณะที่สำคัญต่อการใช้งานจริง อัตราที่กำหนด 300 ลิตร/นาที ถือว่าค่าแรงดันตกคร่อมวาล์วจำเพาะ หากคุณทำงานที่อัตราการไหลต่ำ แรงดันตกคร่อมจะลดลง ดันไปสู่การไหลสูงสุด และแรงดันลดลงจะเพิ่มขึ้น ซึ่งหมายความว่าปั๊มของคุณต้องสร้างแรงดันที่สูงขึ้นเพื่อเอาชนะทั้งความต้านทานของวาล์วและโหลด กราฟการไหลของผู้ผลิตแสดงความสัมพันธ์เหล่านี้ และคุณควรพิจารณาความสัมพันธ์เหล่านี้เมื่อปรับขนาดปั๊มและประมาณประสิทธิภาพของระบบ
ข้อควรพิจารณาในการติดตั้งและการติดตั้ง
วาล์วควบคุมทิศทาง 4WEH 16 J เป็นไปตามมาตรฐาน ISO 4401-07-07-0-05 ซึ่งรับประกันความเข้ากันได้กับพื้นผิวการติดตั้ง CETOP 7 การกำหนดมาตรฐานนี้หมายความว่าคุณสามารถใช้ทดแทนวาล์วจากผู้ผลิตหลายรายได้โดยไม่ต้องออกแบบท่อร่วมสำหรับติดตั้งใหม่ แม้ว่าคุณควรตรวจสอบข้อกำหนดทั้งหมดตรงกันก่อนที่จะพยายามเปลี่ยนใหม่ รูปแบบสลักเกลียวยึด ตำแหน่งของพอร์ต และขนาดซองจดหมายโดยรวมเป็นไปตามมาตรฐานอุตสาหกรรมที่มีมานานหลายทศวรรษ
การติดตั้งต้องคำนึงถึงปัจจัยหลายประการ นอกเหนือจากการขันวาล์วเข้ากับท่อร่วม การกำหนดค่าการจ่ายนำร่อง ซึ่งระบุโดยตำแหน่ง 12 ในรหัสการสั่งซื้อ จะกำหนดวิธีการไหลของน้ำมันของนักบินและการระบายน้ำมันผ่านระบบ การกำหนดค่าเริ่มต้นใช้การจ่ายนำร่องภายนอกและการระบายน้ำภายนอก ซึ่งจะแยกทางเดินภายในของวาล์วออกจากแรงดันต้านในแนวถัง การตั้งค่านี้ทำงานได้ดีที่สุดสำหรับการใช้งานที่สายถังอาจได้รับแรงกดดันจากส่วนประกอบอื่นๆ
การกำหนดค่าทางเลือก ได้แก่ การจ่ายนำร่องภายในพร้อมท่อระบายน้ำภายนอก (รหัส E) หรือการจ่ายน้ำและท่อระบายน้ำภายในทั้งหมด (รหัส ET) ตัวเลือกภายในทั้งหมดทำให้การประปาง่ายขึ้น แต่ทำให้วาล์วไวต่อแรงดันต้านในท่อถัง หากแรงดันในท่อถังเกินสองสามบาร์ อาจรบกวนการทำงานของนักบินและทำให้การเปลี่ยนเกียร์เชื่องช้าหรือไม่สมบูรณ์ วิศวกรส่วนใหญ่ชอบการกำหนดค่าท่อระบายน้ำภายนอก (พอร์ต Y) สำหรับการใช้งานที่สำคัญซึ่งความน่าเชื่อถือมีความสำคัญมากกว่าการวางระบบประปาแบบง่าย
ความเข้ากันได้ของอุณหภูมิและของไหล
ช่วงอุณหภูมิในการทำงานครอบคลุมตั้งแต่ -20°C ถึง +80°C สำหรับวัสดุซีลมาตรฐาน กลุ่มผลิตภัณฑ์นี้ครอบคลุมสภาพแวดล้อมทางอุตสาหกรรมส่วนใหญ่ แม้ว่าการติดตั้งที่เย็นจัดอาจต้องใช้ระบบทำความร้อนหรือสารประกอบซีลสำรองก็ตาม ขีดจำกัดบนที่ 80°C หมายถึงอุณหภูมิการทำงานต่อเนื่อง การไปที่อุณหภูมิ 90°C หรือสูงกว่าเล็กน้อยในช่วงสั้นๆ จะไม่สร้างความเสียหายให้กับวาล์วในทันที แต่การที่อุณหภูมิสูงอย่างต่อเนื่องจะเร่งการเสื่อมสภาพของซีลและเพิ่มการรั่วไหลภายใน
วาล์วควบคุมทิศทาง 4WEH 16 J มาพร้อมกับซีล NBR (ยางไนไตรล์) เป็นมาตรฐาน เหมาะสำหรับน้ำมันไฮดรอลิกที่ใช้ปิโตรเลียม เช่น เกรด HL และ HLP หากการใช้งานของคุณเกี่ยวข้องกับของเหลวทนไฟ เอสเทอร์สังเคราะห์ หรือการทำงานที่อุณหภูมิสูงกว่า คุณควรระบุซีล FKM (ฟลูออโรอีลาสโตเมอร์) โดยใช้รหัส V ในตำแหน่ง 14 FKM ทนอุณหภูมิได้สูงถึง 120°C และต้านทานสารเคมีได้หลากหลาย แม้ว่าจะมีราคาสูงกว่าและอาจมีลักษณะชุดการบีบอัดที่แตกต่างกัน
ความสะอาดของของไหลส่งผลโดยตรงต่ออายุการใช้งานของวาล์ว ระยะห่างที่แคบระหว่างแกนม้วนและแกนเจาะ (โดยทั่วไปคือ 5-15 ไมโครเมตร) หมายความว่าอนุภาคปนเปื้อนอาจทำให้เกิดการเกาะติด การสึกหรอมากเกินไป หรือการทำงานที่ไม่แน่นอน กำหนดเป้าหมายระดับความสะอาดที่ ISO 4406 16/13 หรือดีกว่า ซึ่งต้องมีการกรองในช่วง 10 ไมโครเมตรด้วยอัตราส่วนเบต้า 75 หรือสูงกว่า การวิเคราะห์น้ำมันเป็นประจำช่วยให้คุณตรวจพบปัญหาการปนเปื้อนก่อนที่จะทำให้เกิดความล้มเหลว
ทำความเข้าใจวิธีการจัดแกนสปูลให้อยู่ตรงกลาง
วาล์วควบคุมทิศทางมาตรฐาน 4WEH การกำหนดค่า 16 J ใช้สปริงตรงกลาง ซึ่งหมายความว่าสปริงเชิงกลจะดันแกนม้วนกลับไปยังตำแหน่งที่เป็นกลางเมื่อคุณตัดการทำงานของโซลินอยด์ทั้งสองตัว วิธีการนี้ให้การวางศูนย์กลางและการวางตำแหน่งเชิงบวกที่เชื่อถือได้โดยไม่ต้องใช้พลังงานไฟฟ้าอย่างต่อเนื่อง สปริงสร้างแรงมากพอที่จะเอาชนะแรงเสียดทานและความไม่สมดุลของแรงดันตกค้าง ทำให้มั่นใจได้ว่าแกนม้วนจะไปถึงตำแหน่งศูนย์กลางแม้ว่าระบบจะไม่สมมาตรอย่างสมบูรณ์ก็ตาม
การวางศูนย์กลางไฮดรอลิก ซึ่งระบุด้วยรหัส H ในตำแหน่ง 05 ใช้แรงดันนำร่องแทนสปริงเพื่อยึดแกนม้วนให้อยู่ตรงกลาง ตัวเลือกนี้เหมาะกับการใช้งานที่มีโหลดความเฉื่อยสูง โดยที่สปริงที่อยู่ตรงกลางอาจทำให้แกนหมุนเคลื่อนตัวเล็กน้อยภายใต้แรงชั่วคราว การวางศูนย์กลางแบบไฮดรอลิกช่วยให้วางตำแหน่งได้มั่นคงยิ่งขึ้นและทนทานต่อแรงกระแทกได้ดีขึ้น แม้ว่าจะต้องใช้แรงกดดันจากนักบินเพื่อให้การวางศูนย์กลางทำงานได้ หากคุณสูญเสียแรงดันนำร่องโดยการวางศูนย์กลางแบบไฮดรอลิก แกนม้วนสายอาจไม่กลับคืนสู่ศูนย์กลางได้อย่างน่าเชื่อถือ
ทางเลือกระหว่างสปริงและศูนย์กลางไฮดรอลิกต้องแลกมาด้วย การวางศูนย์กลางสปริงให้ความเรียบง่ายและทำงานได้แม้ในระหว่างลำดับการปิดระบบ การวางศูนย์กลางแบบไฮดรอลิกช่วยให้ตำแหน่งมีเสถียรภาพดีขึ้นภายใต้โหลดแบบไดนามิก แต่เพิ่มการพึ่งพาแรงดันนำร่อง การใช้งานทางอุตสาหกรรมส่วนใหญ่ใช้การตั้งศูนย์กลางสปริง เว้นแต่ว่าลักษณะเฉพาะของโหลดจะต้องการความเสถียรที่เพิ่มขึ้นของการตั้งศูนย์กลางไฮดรอลิก
การจัดการกับการสลับไดนามิกและแรงดันที่เพิ่มขึ้นอย่างรวดเร็ว
เวลาสวิตช์ 100 มิลลิวินาทีของวาล์วควบคุมทิศทาง 4WEH 16 J สะท้อนถึงการทำงานของนักบินสองขั้นตอน ความล่าช้านี้รวมถึงเวลาที่วาล์วไพล็อตเปลี่ยน แรงดันไพล็อตที่จะสร้างในห้องควบคุม และสปูลหลักที่จะย้ายไปยังตำแหน่งใหม่ แม้ว่า 100 มิลลิวินาทีจะฟังดูเร็วในแง่ของมนุษย์ แต่นั่นหมายถึงการปฏิวัติหลายร้อยครั้งสำหรับมอเตอร์ที่ทำงานที่ 1,800 RPM หรือการเคลื่อนไหวที่สำคัญสำหรับกระบอกสูบที่ทำงานด้วยความเร็วสูง
ในระหว่างช่วงการเปลี่ยนถ่ายนี้ ความดันอาจเพิ่มสูงขึ้นเมื่อเส้นทางการไหลปิดก่อนที่เส้นทางใหม่จะเปิดเต็มที่ ความรุนแรงขึ้นอยู่กับไดนามิกของระบบ รวมถึงอัตราการไหลของปั๊ม ความจุของตัวสะสม และความเฉื่อยของโหลด วิศวกรใช้เทคนิคหลายอย่างในการจัดการภาวะชั่วคราวเหล่านี้ เม็ดมีดควบคุมปริมาณที่มีรหัส เช่น B12 (ปาก 1.2 มม.) จะจำกัดการไหลระหว่างการเปลี่ยนเกียร์ ทำให้การเปลี่ยนเกียร์ช้าลง และลดแรงดันที่เพิ่มขึ้นอย่างรวดเร็ว วาล์วกันสะเทือนภายนอกซึ่งตั้งค่าไว้เหนือแรงดันใช้งานปกติ สามารถเปิดรอยแตกได้ชั่วคราวเพื่อดูดซับสภาวะชั่วคราว
อีกวิธีหนึ่งคือการปรับคุณลักษณะของวาล์วนำร่องโดยใช้รหัส S หรือ S2 ในตำแหน่ง 13 ของระบบการสั่งซื้อ การปรับเปลี่ยนเหล่านี้จะเปลี่ยนรูปทรงของวาล์วไพล็อตเพื่อเปลี่ยนความเร็วในการสร้างแรงดันของไพล็อต ซึ่งส่งผลต่อความเร็วในการเปลี่ยนสปูลหลัก การเปลี่ยนเกียร์ช้าลงจะช่วยลดแรงดันที่เพิ่มขึ้น แต่เพิ่มรอบเวลา การค้นหาสมดุลที่เหมาะสมจำเป็นต้องมีการทดสอบกับการใช้งานเฉพาะของคุณ และวิศวกรจำนวนมากเริ่มต้นด้วยการกำหนดค่ามาตรฐานก่อนที่จะเพิ่มการแก้ไขหากภาวะชั่วคราวพิสูจน์ได้ว่ามีปัญหา
เปรียบเทียบกับประเภทวาล์วทางเลือก
วาล์วควบคุมทิศทาง 4WEH 16 J แข่งขันกับทางเลือกต่างๆ ในตลาดวาล์วอุตสาหกรรม Eaton Vickers นำเสนอซีรีส์ DG5V-8-H ซึ่งใช้การติดตั้ง CETOP 7 (เรียกว่าขนาด 8 ในระบบการตั้งชื่อของ Vickers) และจัดการพิกัดแรงดันที่ใกล้เคียงกัน ซีรีส์ D41VW ของ Parker และวาล์ว D66x ของ Moog ยังมุ่งเป้าไปที่พื้นที่การใช้งานเดียวกัน ผู้ผลิตแต่ละรายนำเสนอคุณสมบัติและลักษณะการทำงานที่แตกต่างกันเล็กน้อย
อัตราการไหลแตกต่างกันไปตามผู้ผลิต ส่วนหนึ่งเนื่องมาจากมาตรฐานการให้คะแนนที่แตกต่างกัน ผู้ผลิตบางรายเสนอราคาการไหลสูงสุดที่แรงดันลดลง ซึ่งทำให้ข้อมูลจำเพาะดูน่าประทับใจยิ่งขึ้น แต่ไม่ได้สะท้อนถึงประสิทธิภาพในโลกแห่งความเป็นจริง เมื่อเปรียบเทียบวาล์ว คุณต้องตรวจสอบกราฟการไหลจริงที่แรงดันใช้งานของคุณ แทนที่จะอาศัยตัวเลขการไหลสูงสุดเพียงอย่างเดียว อัตรา 300 ลิตร/นาที ของ 4WEH 16 J เป็นแบบอนุรักษ์นิยมและใช้ได้ในการใช้งานทั่วไป
ระยะเวลาในการจัดส่งถือเป็นการพิจารณาในทางปฏิบัติ 4WEH 16 J สามารถขยายระยะเวลารอคอยสินค้าเป็น 21 สัปดาห์สำหรับการกำหนดค่าบางอย่าง ซึ่งต้องมีการวางแผนล่วงหน้าและอาจเก็บอะไหล่ที่สำคัญไว้ในสินค้าคงคลัง ซัพพลายเออร์รายอื่นอาจเสนอระยะเวลารอคอยสินค้าที่สั้นลง และแหล่งสำรองข้อมูลที่มีคุณสมบัติเหมาะสมก็เหมาะสมสำหรับแอปพลิเคชันที่มีความสำคัญต่อการผลิต เพียงตรวจสอบให้แน่ใจว่าวาล์วทดแทนตรงกับข้อกำหนดเฉพาะทั้งหมด รวมถึงขนาดการติดตั้ง ความสามารถในการไหล อัตราแรงดัน และลักษณะการตอบสนอง
ข้อกำหนดในการบำรุงรักษาและอายุการใช้งาน
การบำรุงรักษาที่เหมาะสมจะช่วยยืดอายุการใช้งานของวาล์วควบคุมทิศทาง 4WEH 16 J ได้อย่างมาก การเปลี่ยนถ่ายน้ำมันเครื่องและการเปลี่ยนไส้กรองเป็นประจำจะช่วยป้องกันการปนเปื้อนจากการสะสมในช่องว่างที่แน่นหนาระหว่างแกนม้วนและแกนท่อ ระบบไฮดรอลิกส่วนใหญ่ได้รับประโยชน์จากการเปลี่ยนน้ำมันทุกๆ 2,000 ถึง 4,000 ชั่วโมงของการทำงาน แม้ว่าสภาพการทำงานและผลการวิเคราะห์น้ำมันจะเป็นแนวทางในกำหนดการที่แท้จริงก็ตาม
การสึกหรอของซีลถือเป็นปัจจัยหลักในการจำกัดอายุการใช้งานของวาล์วไฮดรอลิก เมื่อซีลเสื่อมสภาพ การรั่วไหลภายในจะเพิ่มขึ้น ส่งผลให้การทำงานเชื่องช้า ประสิทธิภาพลดลง และล้มเหลวในการเปลี่ยนในที่สุด โดยทั่วไปซีล NBR จะมีอายุการใช้งาน 10,000 ถึง 20,000 ชั่วโมงในน้ำมันสะอาดที่อุณหภูมิปานกลาง ซีล FKM อาจมีอายุการใช้งานนานกว่า โดยเฉพาะอย่างยิ่งที่อุณหภูมิสูงซึ่ง NBR จะเสื่อมสภาพอย่างรวดเร็ว การสังเกตเวลาการเปลี่ยนเกียร์ที่เพิ่มขึ้นหรือการเคลื่อนตัวของกระบอกสูบบ่งชี้ถึงการสึกหรอของซีลและแนะนำถึงความจำเป็นในการบำรุงรักษาที่กำลังจะเกิดขึ้น
มีชุดซีลให้เลือก (หมายเลขชิ้นส่วน R900306345 สำหรับการกำหนดค่าบางอย่าง) ซึ่งรวมถึงส่วนประกอบที่สวมใส่ทั้งหมด การสร้างวาล์วขึ้นมาใหม่จำเป็นต้องมีสภาพการทำงานที่สะอาด เครื่องมือที่เหมาะสม และความใส่ใจในความสะอาด การปฏิบัติงานจำนวนมากต้องการสลับวาล์วอะไหล่ที่สร้างขึ้นใหม่ในช่วงเวลาการผลิต และสร้างวาล์วที่เสียหายขึ้นมาใหม่ในระหว่างช่วงการบำรุงรักษาตามกำหนด วิธีการนี้ช่วยลดเวลาหยุดทำงานให้เหลือน้อยที่สุด และช่วยให้ช่างเทคนิคใช้เวลาที่จำเป็นสำหรับการทำความสะอาดและการตรวจสอบอย่างเหมาะสม
การแก้ไขปัญหาทั่วไป
เมื่อวาล์วควบคุมทิศทาง 4WEH 16 J ไม่สามารถเปลี่ยนหรือเปลี่ยนไม่สมบูรณ์ อาจเกิดจากสาเหตุหลายประการ เริ่มต้นด้วยด้านไฟฟ้าโดยตรวจสอบว่าโซลินอยด์ได้รับแรงดันและกระแสที่เหมาะสม มัลติมิเตอร์สามารถยืนยันแรงดันไฟฟ้าที่ขั้วต่อได้ และการวัดกระแสจะตรวจสอบว่าคอยล์ไม่ได้เปิดหรือลัดวงจร การแทนที่ด้วยตนเอง (N9) ช่วยให้คุณทดสอบว่าวาล์วสามารถเปลี่ยนกลไกได้หรือไม่ แม้ว่าการควบคุมไฟฟ้าจะไม่ทำงานก็ตาม
แรงดันนำร่องไม่เพียงพอทำให้การเปลี่ยนเกียร์เชื่องช้าหรือไม่สมบูรณ์ วัดความดันที่พอร์ต X เพื่อตรวจสอบว่าอยู่ในช่วง 5-12 บาร์ แรงดันนำร่องต่ำอาจเป็นผลมาจากปลั๊กตัวกรองนำร่อง ข้อจำกัดในท่อจ่ายนำร่อง หรือปัญหากับตัววาล์วนำร่องเอง แรงดันต้านแนวท่อถังสูง (พร้อมการกำหนดค่าท่อระบายน้ำภายใน) ยังช่วยลดแรงดันนำร่องที่มีประสิทธิภาพโดยการต่อต้านสัญญาณนำร่อง
การเกาะติดที่เกี่ยวข้องกับการปนเปื้อนมักจะแสดงเป็นปัญหาที่เกิดขึ้นเป็นระยะๆ หรือวาล์วที่เปลี่ยนทิศทางหนึ่งแต่ไม่ไปอีกทิศทางหนึ่ง หากคุณสงสัยว่ามีการปนเปื้อน ให้ตรวจสอบความสะอาดของน้ำมันและตรวจสอบตัวกรองเพื่อหาเศษที่ผิดปกติ บางครั้งคุณสามารถปลดวาล์วที่ติดอยู่ออกได้โดยการเติมพลังให้กับโซลินอยด์ซ้ำๆ ขณะแตะตัววาล์วเบาๆ ด้วยค้อนนุ่ม แม้ว่าจะเป็นเพียงการบรรเทาชั่วคราวเท่านั้น จำเป็นต้องทำความสะอาดหรือเปลี่ยนใหม่อย่างเหมาะสมเพื่อการซ่อมแซมแบบถาวร
การพิจารณาต้นทุนและกลยุทธ์การจัดซื้อจัดจ้าง
ราคาตลาดสำหรับวาล์วควบคุมทิศทาง 4WEH 16 J โดยทั่วไปจะอยู่ในช่วงตั้งแต่ 1,300 ถึง 2,000 เหรียญสหรัฐ ขึ้นอยู่กับการกำหนดค่า ปริมาณ และซัพพลายเออร์ ตัวเลือกแบบกำหนดเอง เช่น ซีลพิเศษ การวางศูนย์กลางไฮดรอลิก หรือคุณลักษณะการตอบสนองที่ปรับเปลี่ยนจะผลักดันราคาให้สูงขึ้น การซื้อจำนวนมากมักจะได้รับส่วนลด และการสร้างความสัมพันธ์กับผู้จัดจำหน่ายสามารถปรับปรุงทั้งราคาและเวลาในการจัดส่งได้
ระยะเวลารอคอยสินค้าที่ขยายออกไปสำหรับการกำหนดค่าบางอย่างหมายความว่าคุณต้องวางแผนการจัดซื้ออย่างรอบคอบ สำหรับการใช้งานที่มีความสำคัญต่อการผลิต การเก็บวาล์วสำรองไว้ในสินค้าคงคลังก็สมเหตุสมผลแม้จะมีต้นทุนทุนก็ตาม คำนวณต้นทุนการหยุดทำงานสำหรับการดำเนินงานของคุณ หากหนึ่งชั่วโมงของการผลิตที่สูญเสียไปเกินต้นทุนของวาล์วสำรอง กรณีธุรกิจสำหรับสินค้าคงคลังจะตรงไปตรงมา การดำเนินการบางอย่างจะรักษากลุ่มวาล์วที่สร้างขึ้นใหม่ซึ่งหมุนเวียนผ่านบริการเพื่อทดแทนเชิงป้องกัน
ตัวเลือกการชำระเงินจะแตกต่างกันไปตามซัพพลายเออร์และภูมิภาค ผู้จัดจำหน่ายบางรายในตลาดเช่นอินเดียเสนอแผน EMI (การผ่อนชำระรายเดือนเท่ากัน) ซึ่งจะกระจายต้นทุนเมื่อเวลาผ่านไป ซึ่งสามารถช่วยในการจัดการกระแสเงินสดได้ ข้อกำหนดมาตรฐานอาจเป็น 30 วันสุทธิหรือ 60 วันสุทธิ สำหรับคำสั่งซื้อจำนวนมากหรือความสัมพันธ์ที่กำลังดำเนินอยู่ การเจรจาเงื่อนไขการชำระเงินที่น่าพอใจนั้นสมเหตุสมผลในฐานะส่วนหนึ่งของแพ็คเกจมูลค่ารวม
แนวทางปฏิบัติที่ดีที่สุดในการรวมระบบ
การรวมวาล์วควบคุมทิศทาง 4WEH 16 J เข้ากับระบบไฮดรอลิกจำเป็นต้องให้ความสนใจกับปัจจัยหลายประการนอกเหนือจากตัววาล์วเอง การออกแบบศูนย์กลางแบบปิดทำงานได้ดีที่สุดกับปั๊มดิสเพลสเมนต์แบบแปรผันที่สามารถลดการไหลเพื่อตอบสนองต่อแรงดันของระบบ ปั๊มดิสเพลสเมนต์แบบคงที่ต้องมีการไหลอย่างต่อเนื่องผ่านวาล์วระบายที่เป็นกลาง ซึ่งจะทำให้สิ้นเปลืองพลังงานและสร้างความร้อน หากคุณติดอยู่กับปั๊มแบบอยู่กับที่ ให้พิจารณาว่าการออกแบบวาล์วตรงกลางแบบเปิดอาจทำงานได้ดีกว่าหรือไม่
การออกแบบท่อร่วมไอดีส่งผลต่อประสิทธิภาพและความสามารถในการให้บริการ การต่อวาล์วเข้ากับท่อร่วมโดยตรงจะทำให้การประปาง่ายขึ้น แต่ทำให้การเปลี่ยนวาล์วมีส่วนร่วมมากขึ้น เนื่องจากคุณจำเป็นต้องระบายท่อร่วมและตัดการเชื่อมต่อหลายจุด การออกแบบบางอย่างใช้แผ่นแซนด์วิชหรือเพลตย่อยที่ให้คุณถอดวาล์วออกได้ในขณะที่ยังคงการเชื่อมต่อไฮดรอลิกอื่นๆ ไว้ การแลกเปลี่ยนนี้เกี่ยวข้องกับต้นทุนที่เพิ่มขึ้นและปริมาณการติดตั้งที่ใหญ่ขึ้นเล็กน้อย
การป้องกันวงจรควรได้รับการพิจารณาอย่างรอบคอบ วาล์วระบายออกทางตรงที่ขนานกับวาล์วควบคุมทิศทาง 4WEH 16 J สามารถจับแรงดันชั่วคราวได้เร็วกว่าวาล์วระบายของระบบหลัก ตั้งวาล์วกันสะเทือนนี้ให้สูงกว่าแรงดันใช้งานปกติประมาณ 30-50 บาร์ จึงไม่รบกวนการทำงานปกติแต่จะเปิดอย่างรวดเร็วในระหว่างเกิดภาวะชั่วคราว ความสามารถในการไหลต้องจัดการกับเดือยสั้นๆ เท่านั้น ดังนั้นวาล์วที่มีขนาดค่อนข้างเล็กจึงทำงานได้ดี
ตัวอย่างการใช้งานและกรณีการใช้งาน
เครื่องฉีดขึ้นรูปถือเป็นการใช้งานทั่วไปสำหรับ 4WEH 16 J เครื่องจักรเหล่านี้ต้องการการควบคุมกระบอกไฮดรอลิกขนาดใหญ่ที่เชื่อถือได้ซึ่งให้แรงจับยึดและแรงดันในการฉีด การออกแบบศูนย์กลางแบบปิดเข้ากันได้ดีกับระบบปั๊มแบบแปรผันซึ่งโดยทั่วไปใช้ในเครื่องขึ้นรูปสมัยใหม่ รอบเวลาที่วัดเป็นวินาทีรองรับความเร็วการสลับ 100 มิลลิวินาทีของวาล์วโดยไม่มีการลงโทษ
เครื่องอัดขึ้นรูปโลหะใช้วาล์วควบคุมทิศทางเพื่อวางตำแหน่งรางและควบคุมการขึ้นรูป การกดมักต้องใช้แรงสูงที่ความเร็วค่อนข้างช้า ซึ่งหมายถึงแรงดันสูงแต่มีอัตราการไหลปานกลาง ระดับแรงดัน 350 บาร์ของรุ่น H 4WEH 16 J รองรับน้ำหนักเหล่านี้ได้อย่างสะดวกสบาย โครงสร้างที่แข็งแกร่งทนทานต่อแรงกระแทกและแรงสั่นสะเทือนทั่วไปในสภาพแวดล้อมการกด
อุปกรณ์ก่อสร้าง เช่น รถขุดและรถตักอาจใช้วาล์วเหล่านี้ในการใช้งานบางอย่าง แม้ว่าอุปกรณ์เคลื่อนที่มักใช้ระบบตรวจจับโหลดที่มีการกำหนดค่าวาล์วต่างกันก็ตาม อุปกรณ์ก่อสร้างแบบอยู่กับที่ เช่น ปั๊มคอนกรีตหรือเครื่องจัดการวัสดุ จะได้รับประโยชน์จากความสามารถของ 4WEH 16 J ข้อควรพิจารณาที่สำคัญคือการจับคู่คุณลักษณะของวาล์วกับรอบเวลาของการใช้งาน โปรไฟล์โหลด และสภาพแวดล้อม
การตัดสินใจขั้นสุดท้าย
การเลือกวาล์วควบคุมทิศทาง 4WEH 16 J เกี่ยวข้องกับการประเมินว่าคุณลักษณะของมันตรงกับความต้องการใช้งานของคุณหรือไม่ การออกแบบศูนย์กลางแบบปิด การทำงานนำร่อง และการติดตั้ง CETOP 7 ทำให้เหมาะสำหรับระบบบางประเภท หากคุณกำลังทำงานกับปั๊มดิสเพลสเมนต์แบบแปรผัน ต้องการความจุแรงดันสูง และสามารถรองรับเวลาตอบสนองได้ วาล์วนี้สมควรได้รับการพิจารณาอย่างจริงจัง
ระบบรหัสการสั่งซื้อต้องได้รับความเอาใจใส่อย่างรอบคอบในการเลือกการกำหนดค่าที่ถูกต้อง ตำแหน่ง 01 กำหนดพิกัดแรงดัน (H สำหรับ 350 บาร์) ตำแหน่ง 10 ตั้งค่าแรงดันไฟฟ้า (G24 สำหรับ 24 VDC) และตำแหน่ง 12 ควบคุมการกำหนดค่าการจ่ายไฟนำร่อง การใช้เวลาทำความเข้าใจโค้ดเหล่านี้และการปรึกษากับฝ่ายสนับสนุนด้านเทคนิคจะช่วยป้องกันข้อผิดพลาดในการสั่งซื้อที่นำไปสู่ความล่าช้าและปัญหาความเข้ากันได้ที่อาจเกิดขึ้น
พิจารณาต้นทุนรวมในการเป็นเจ้าของ ไม่ใช่เพียงราคาซื้อเริ่มแรก ปัจจัยในการเพิ่มประสิทธิภาพการใช้พลังงานจากการออกแบบศูนย์ปิด ข้อกำหนดในการบำรุงรักษา อายุการใช้งานที่คาดหวัง และความพร้อมของชิ้นส่วนอะไหล่ วาล์วที่มีราคาสูงกว่าในตอนแรกแต่ให้ความน่าเชื่อถือที่ดีกว่าและการใช้พลังงานที่ต่ำกว่า มักจะพิสูจน์ได้ว่ามีราคาถูกกว่าตลอดอายุการใช้งาน 4WEH 16 J ได้สร้างผลงานในการใช้งานทางอุตสาหกรรม ซึ่งช่วยลดความเสี่ยงของปัญหาที่ไม่คาดคิด และให้ความมั่นใจในประสิทธิภาพในระยะยาว
