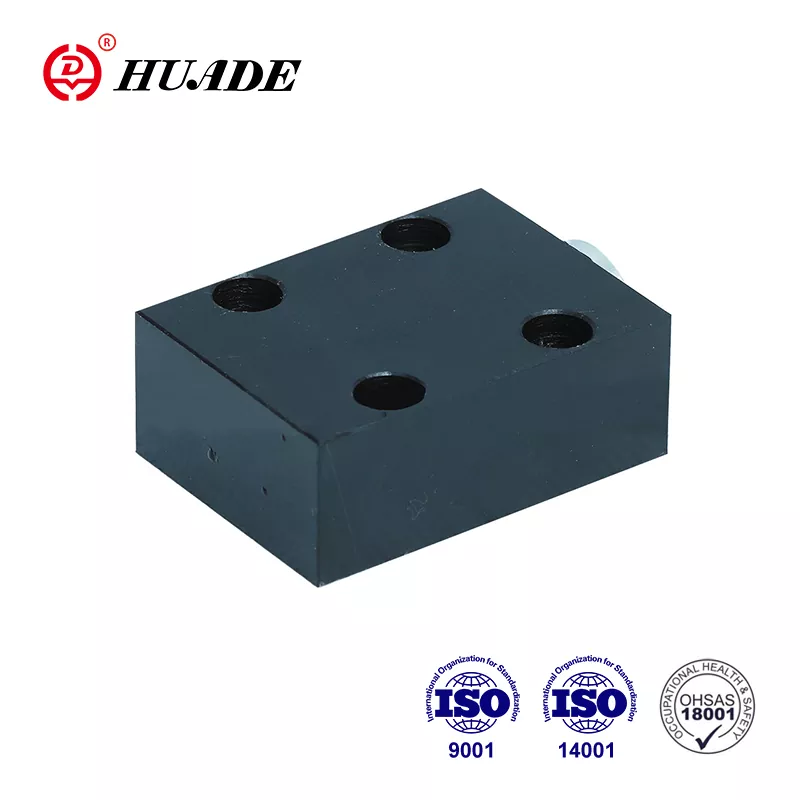

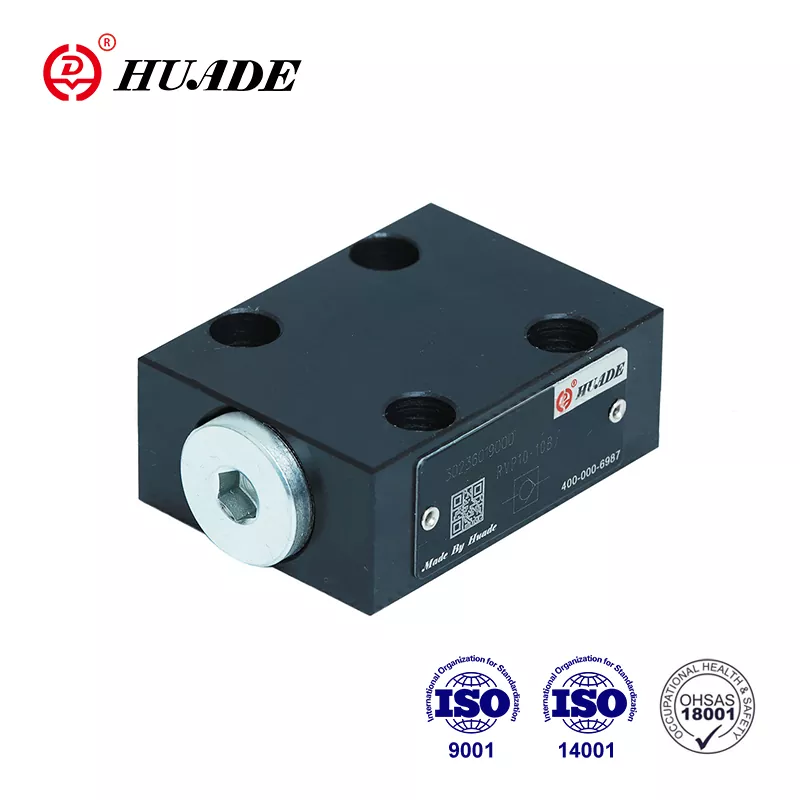

Check Valve RVP 30

Huade ร่วมมือกับ Rexroth มานานกว่า 7 ปีตั้งแต่ปี 1979 เช็ควาล์ว Huade® RVP 30 เป็นทางเลือกที่สามารถซื้อหาได้แทนผลิตภัณฑ์ Rexroth ในซีรีส์เดียวกัน มันทำจากเหล็กที่ทนทาน  Huade มีระบบการตรวจสอบที่ดีเพื่อให้มั่นใจในคุณภาพสูง ผลิตภัณฑ์ทั้งหมดผ่านการทดสอบอย่างเข้มงวดก่อนออกจากโรงงานและบรรจุในกล่องมาตรฐานพร้อมบรรจุภัณฑ์กันน้ำ ภายในระยะเวลารับประกันหนึ่งปี สามารถซ่อมแซมได้ฟรี โรงงานผ่านมาตรฐาน ISO9001, ISO14001 และ ISO45001 เช็ควาล์ว Huade® ใช้ในอุตสาหกรรมการทหารในประเทศจีนเนื่องจากประสิทธิภาพที่มั่นคงและเชื่อถือได้ เป็นแบรนด์ระดับชาติที่มีชื่อเสียงในประเทศจีน

พารามิเตอร์ผลิตภัณฑ์ของเช็ควาล์ว RVP 30

คุณลักษณะของผลิตภัณฑ์และการใช้งานเช็ควาล์ว RVP 30

คุณสมบัติ:

▶ การเชื่อมต่อแผ่นย่อย

▶ ปิดแบบไม่มีการรั่วไหลในทิศทางเดียว

แอปพลิเคชัน:

เช็ควาล์ว RVP 30 ส่วนใหญ่จะใช้ที่ทางออกของปั๊มเป็นวาล์วกันแรงดันและวาล์วบายพาส

รายละเอียดการผลิตเช็ควาล์ว RVP 30

เช็ควาล์วประเภท RVP 30 มีหน้าที่ โดยควรปิดการไหลที่ไม่มีการรั่วไหลในทิศทางเดียว และเพื่อให้ไหลอิสระในทิศทางตรงกันข้าม โดยพื้นฐานแล้วประกอบด้วยตัวเรือน (1) ก้านวาล์ว (2) สปริงอัด (3) และเบาะสปริง (4) ระยะเคลื่อนที่ของก้านวาล์ว (2) ซึ่งถูกนำทางด้วยเส้นผ่านศูนย์กลางภายนอก ถูกจำกัดด้วยการหยุดแบบกลไก สปริงอัดในตัว (3) รองรับการเคลื่อนที่แบบปิด นอกจากนี้ สปริงอัด (3) จะยึดก้านวาล์ว (2) ไว้ในตำแหน่งปิด แม้ว่าจะไม่มีการไหลผ่านวาล์วก็ตาม

เครื่องหมาย

แผนภาพโครงสร้าง

1 ตัวโครง  2 ก้าน  3 สปริง  ④ เบาะนั่งแบบสปริง

ประกาศของเช็ควาล์ว RVP 30

1. ต้องกรองของเหลว ความละเอียดขั้นต่ำของตัวกรองคือ 20 ㎛

2. ต้องปิดผนึกถังและต้องติดตั้งตัวกรองอากาศที่ทางเข้าอากาศ

3. สินค้าที่ไม่มีซับเพลทเมื่อออกจากโรงงาน หากต้องการ กรุณาสั่งเป็นพิเศษ

4. สกรูยึดวาล์วต้องมีระดับความเข้มสูง (ชั้น 10.9) โปรดเลือกและใช้ตามพารามิเตอร์ที่ระบุไว้ในหนังสือตัวอย่าง

5. ความหยาบของพื้นผิวที่เชื่อมต่อกับวาล์วต้องเท่ากับ 0.8

6. พื้นผิวของชิ้นงานผสมพันธุ์ต้องมีขนาด 0.01/100 มม.
