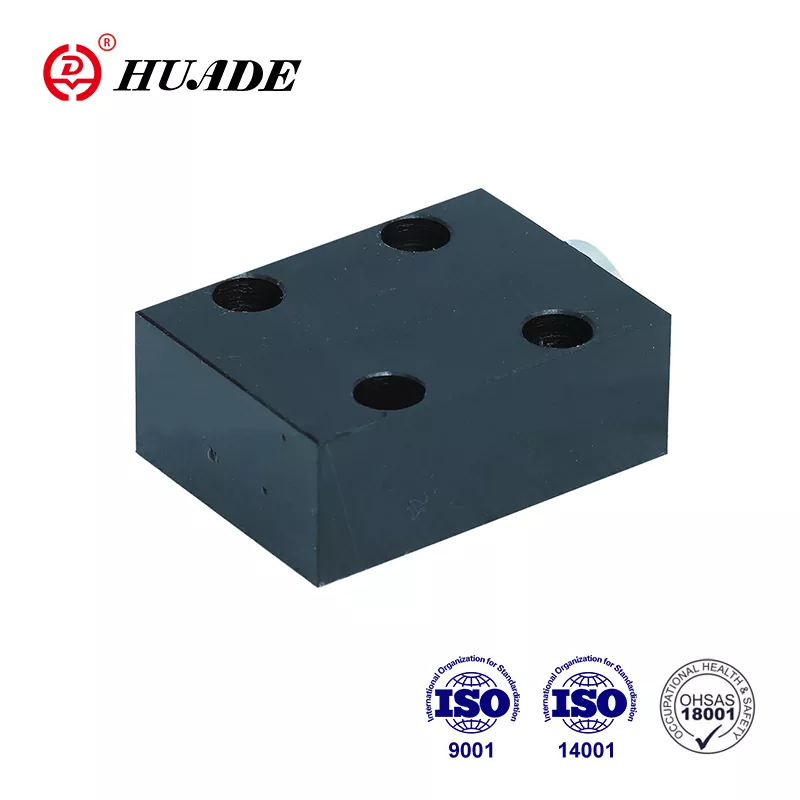

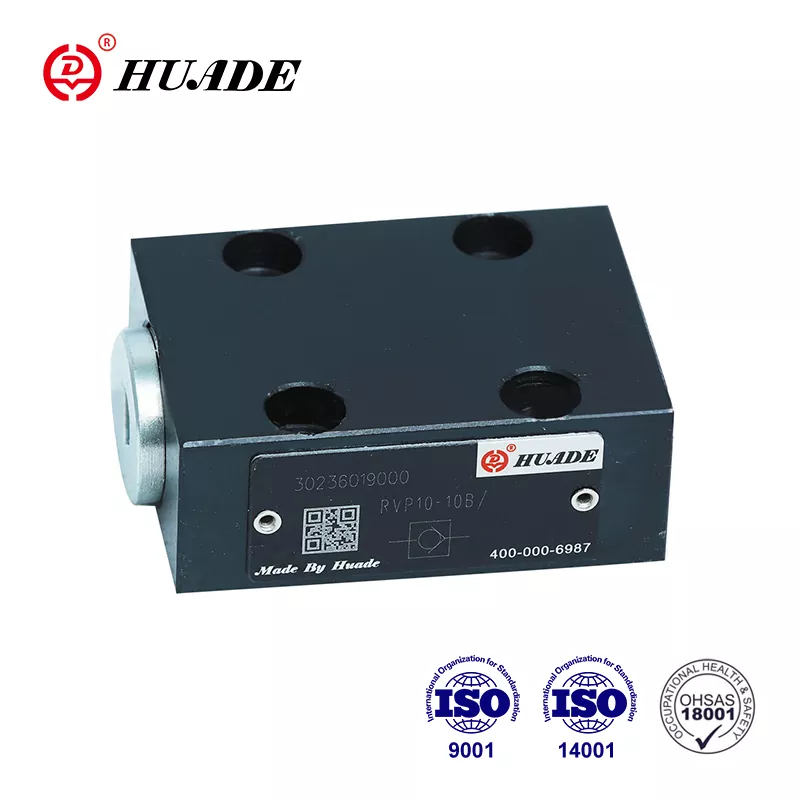

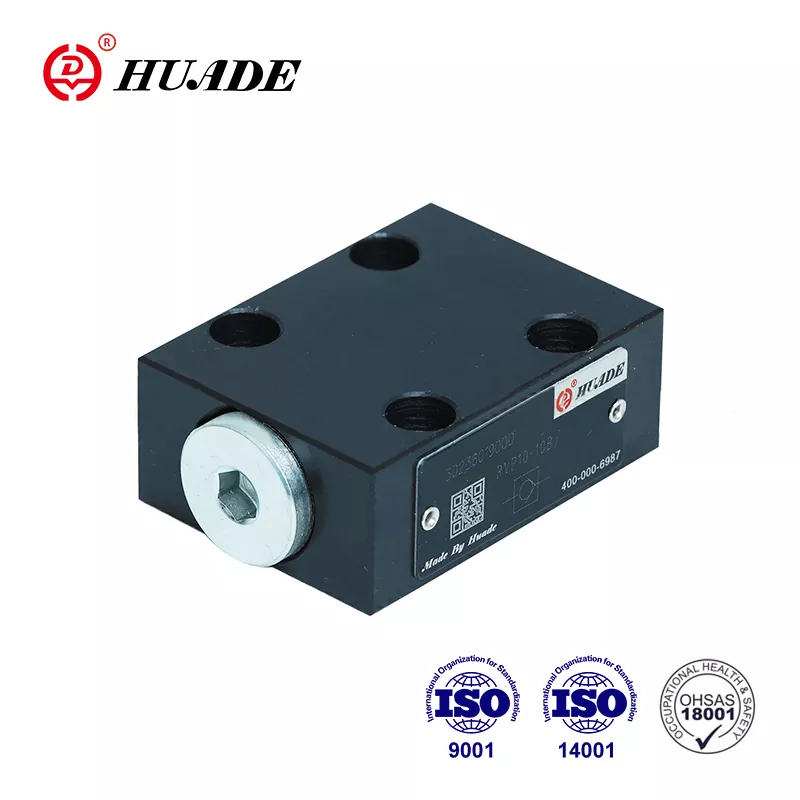

ความร่วมมือกับ Rexroth มานานกว่า 7 ปีตั้งแต่ปี 1979 เช็ควาล์ว Huade® RVP 6 สามารถแทนที่วาล์วประเภทเดียวกันที่ Rexroth นำเสนอได้อย่างสมบูรณ์ โรงงานได้ผ่าน ISO9001, ISO14001 และ ISO45001 เช็ควาล์วของ Huade ถูกนำมาใช้กันอย่างแพร่หลายในเครื่องจักรวิศวกรรมและการก่อสร้าง โลหะวิทยา เครื่องมือกล ฯลฯ เช็ควาล์ว RVP 6 ทั้งหมดจะผ่านการทดสอบอย่างเข้มงวดก่อนออกจากโรงงานเพื่อให้มั่นใจในคุณภาพที่ดีเยี่ยม
|
ข้อมูลทางเทคนิค |
|||||||||
|
ขนาด |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
แรงดันใช้งานสูงสุด (MPa) |
31.5 |
||||||||
|
ความดันเปิด (MPa) |
0.05 |
||||||||
|
ของเหลวความดัน |
น้ำมันแร่หรือฟอสเฟตเอสเตอร์ |
||||||||
|
ช่วงอุณหภูมิของเหลวความดัน (℃) |
-30~+80 |
||||||||
|
ช่วงความหนืด (mm2/s) |
2.8~500 |
||||||||
|
ตำแหน่งการแก้ไข |
ไม่จำเป็น |
||||||||
คุณสมบัติ:
▶ การเชื่อมต่อแผ่นย่อย
▶ ปิดแบบไม่มีการรั่วไหลในทิศทางเดียว
แอปพลิเคชัน:
เช็ควาล์ว RVP 6 ส่วนใหญ่จะใช้ที่ทางออกของปั๊มเป็นวาล์วกันแรงดันและวาล์วบายพาส
เช็ควาล์วประเภท RVP 6 มีหน้าที่ปิดการไหลที่รั่วไหลในทิศทางเดียวและเพื่อให้ไหลอิสระในทิศทางตรงกันข้าม โดยพื้นฐานแล้วประกอบด้วยตัวเรือน (1) ก้านวาล์ว (2) สปริงอัด (3) และเบาะนั่งแบบสปริง(4) จังหวะของก้าน (2) ซึ่งถูกชี้นำบนมัน
เส้นผ่านศูนย์กลางภายนอก ถูกจำกัดโดยการหยุดทางกล สปริงอัดในตัว (3) รองรับการเคลื่อนที่แบบปิด นอกจากนี้ สปริงอัด (3) จะยึดก้านวาล์ว (2) ไว้ในตำแหน่งปิด แม้ว่าจะไม่มีการไหลผ่านวาล์วก็ตาม
เครื่องหมาย
แผนภาพโครงสร้าง
1 ตัวโครง 2 ก้าน 3 สปริง ④ เบาะนั่งแบบสปริง
1. ต้องกรองของเหลว ความละเอียดขั้นต่ำของตัวกรองคือ 20 ㎛
2. ต้องปิดผนึกถังและต้องติดตั้งตัวกรองอากาศที่ทางเข้าอากาศ
3. สินค้าที่ไม่มีซับเพลทเมื่อออกจากโรงงาน หากต้องการ กรุณาสั่งเป็นพิเศษ
4. สกรูยึดวาล์วต้องมีระดับความเข้มสูง (ชั้น 10.9) โปรดเลือกและใช้ตามพารามิเตอร์ที่ระบุไว้ในหนังสือตัวอย่าง
5. ความหยาบของพื้นผิวที่ต่อกับวาล์วต้องอยู่ที่ 0.8/
6. พื้นผิวของชิ้นงานผสมพันธุ์ต้องมีขนาด 0.01/100 มม.
