วิธีปรับวาล์วควบคุมการไหล: คู่มือฉบับสมบูรณ์

เคยดูอุปกรณ์ไฮดรอลิกของคุณคลานช้าลงกะทันหันหรือไม่? หรือสังเกตเห็นแรงดันระบบน้ำของคุณแสดงอาการแปลกๆ? เก้าครั้งในสิบครั้ง ผู้ร้ายคือวาล์วควบคุมการไหลที่ต้องการการดูแลเอาใจใส่ หากคุณเกาหัวและสงสัยว่าจะปรับแต่งส่วนประกอบที่สำคัญเหล่านี้อย่างไร แสดงว่าคุณมาถูกที่แล้ว

วาล์วควบคุมการไหลเปรียบเสมือนปุ่มปรับระดับเสียงของระบบของเหลว โดยควบคุมความเร็วของของเหลวหรือก๊าซที่ไหลผ่านท่อ เช่นเดียวกับการปรับระบบควบคุมความเร็วคงที่ของรถ การหมุนวาล์วเหล่านี้อย่างถูกต้องอาจหมายถึงความแตกต่างระหว่างการทำงานที่ราบรื่นและการพังที่มีค่าใช้จ่ายสูง

ไม่ว่าคุณจะแก้ไขปัญหาการปรับวาล์วในระบบไฮดรอลิก การจัดการการไหลของน้ำในกระบวนการทางอุตสาหกรรม หรือการปรับแต่งอุปกรณ์นิวแมติกส์ คู่มือฉบับสมบูรณ์นี้จะอธิบายทุกสิ่งที่คุณจำเป็นต้องรู้เกี่ยวกับการปรับวาล์วควบคุมการไหลอย่างปลอดภัยและมีประสิทธิภาพ

วาล์วควบคุมการไหลคืออะไร?

วาล์วควบคุมการไหลเป็นอุปกรณ์ที่ควบคุมปริมาณของเหลว (ของเหลวหรือก๊าซ) ที่ไหลผ่านท่อหรือระบบ ให้คิดว่ามันเหมือนกับก๊อกน้ำในห้องครัวของคุณ คุณสามารถหมุนเพื่อให้น้ำไหลออกมากหรือน้อยได้ แต่วาล์วควบคุมการไหลจะมีความแม่นยำมากกว่ามากและใช้ในระบบอุตสาหกรรม เครื่องจักร และอุปกรณ์

จากข้อมูลของสมาคมระบบอัตโนมัติระหว่างประเทศ (ISA) วาล์วควบคุมการไหลเป็นส่วนประกอบพื้นฐานในการควบคุมกระบวนการทางอุตสาหกรรม โดยทำหน้าที่เป็นองค์ประกอบควบคุมขั้นสุดท้ายที่ควบคุมอัตราการไหลของของไหลเพื่อรักษาประสิทธิภาพของระบบที่ต้องการ^[1]

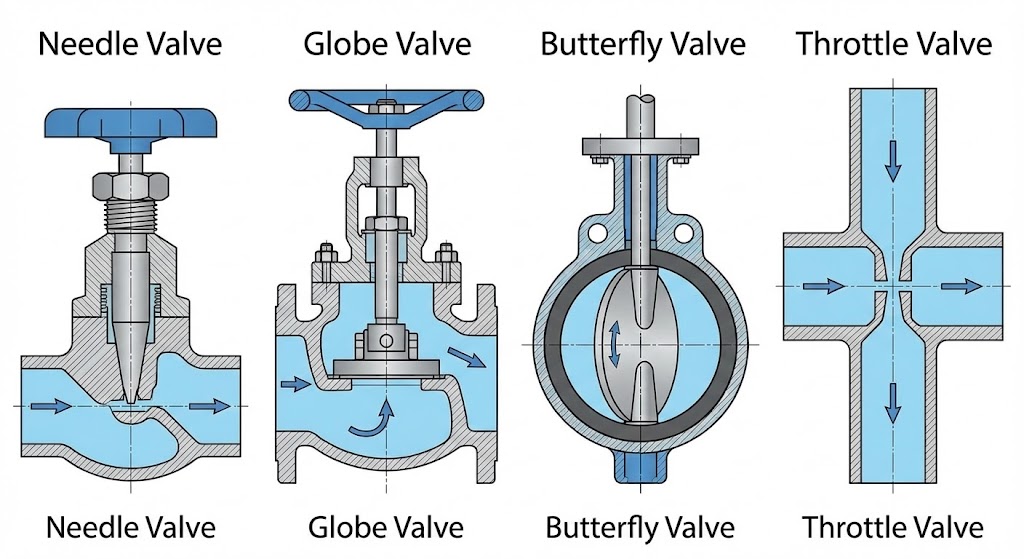

ประเภทของวาล์วควบคุมการไหล

ก่อนที่เราจะเจาะลึกถึงการปรับเปลี่ยน เรามาดูประเภทหลักๆ ที่คุณจะพบ:

วาล์วชดเชยแรงดันกับวาล์วไม่ชดเชย

นี่คือความแตกต่างที่สำคัญซึ่งส่งผลต่อวิธีการปรับวาล์วของคุณ:

งานวิจัยที่ตีพิมพ์ในวารสารเครื่องจักรแสดงให้เห็นว่าวาล์วควบคุมการไหลแบบชดเชยแรงดันใช้กลไกการชดเชยภายในเพื่อปรับการเปลี่ยนแปลงของแรงดันโดยอัตโนมัติ ดังนั้นจึงรักษาอัตราการไหลที่สม่ำเสมอภายใต้สภาวะการโหลดแบบไดนามิก^[2]

มาตรฐานอุตสาหกรรมและการปฏิบัติตามข้อกำหนด

เมื่อทำการปรับวาล์วควบคุมการไหล จำเป็นต้องปฏิบัติตามมาตรฐานอุตสาหกรรมที่กำหนดไว้ องค์กรมาตรฐานหลักที่ควบคุมการออกแบบและการทดสอบวาล์ว ได้แก่:^[3][4]

มาตรฐานเหล่านี้รับประกันความปลอดภัย ความน่าเชื่อถือ และการทำงานร่วมกันระหว่างผู้ผลิตวาล์วและการใช้งานต่างๆ

เครื่องมือที่คุณต้องการ

ก่อนที่จะเริ่มการปรับวาล์วใดๆ ให้รวบรวมเครื่องมือที่จำเป็นเหล่านี้:

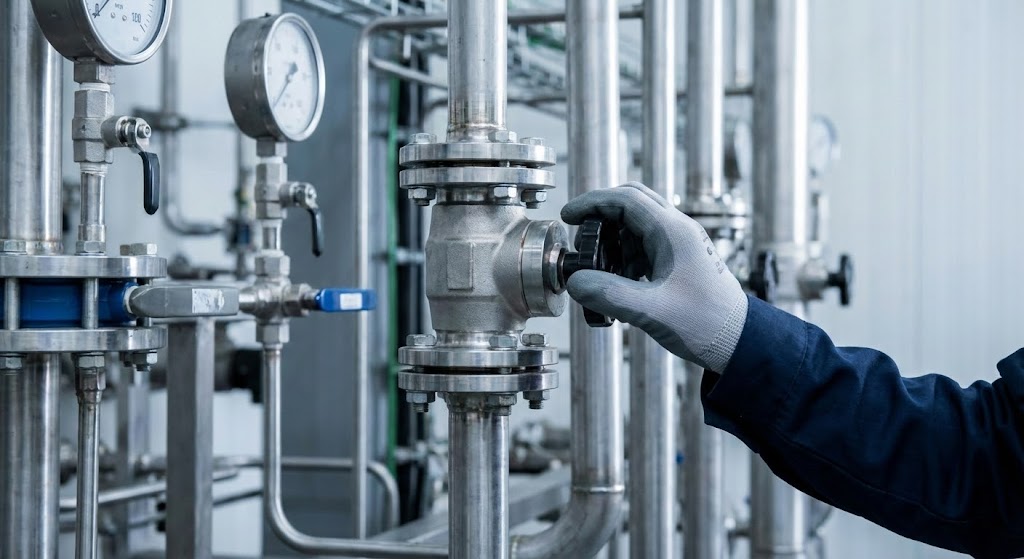

คำแนะนำทีละขั้นตอนในการปรับวาล์วควบคุมการไหล

ขั้นตอนที่ 1: เตรียมพร้อมสำหรับการปรับเปลี่ยน

• ปิดระบบอย่างปลอดภัยตามขั้นตอนที่เหมาะสม
• ระบุอัตราการไหลเป้าหมายของคุณจากข้อกำหนดของระบบ
• ตรวจสอบตำแหน่งปัจจุบันของวาล์วและบันทึกการตั้งค่าที่มีอยู่
• ติดตั้งมิเตอร์วัดการไหลและเกจวัดแรงดัน หากยังไม่มี

ขั้นตอนที่ 2: กระบวนการปรับเปลี่ยนขั้นพื้นฐาน

เริ่มต้นด้วยการปรับเปลี่ยนเล็กๆ น้อยๆ - อย่าทำการเปลี่ยนแปลงครั้งใหญ่ในคราวเดียว

• หมุนสกรูหรือปุ่มปรับช้าๆ:
  • ตามเข็มนาฬิกา (กระชับ)= ไหลน้อยลง
  • ทวนเข็มนาฬิกา (คลาย)= ไหลมากขึ้น
• ทำเพียงครั้งละ 1/8 ถึง 1/4 รอบเท่านั้น
• ทดสอบระบบหลังจากการปรับเปลี่ยนเล็กๆ น้อยๆ แต่ละครั้ง

ขั้นตอนที่ 3: ตรวจสอบและปรับแต่ง

• เปิดระบบและดูการอ่านมิเตอร์วัดการไหล
• เปรียบเทียบสิ่งที่คุณเห็นกับสิ่งที่คุณต้องการ - คุณบรรลุเป้าหมายหรือไม่?
• ปรับเปลี่ยนเล็กๆ น้อยๆ ตามความจำเป็น ความอดทนเป็นสิ่งสำคัญที่นี่
• จับตาดูเกจวัดความดันเหล่านั้นเพื่อให้อยู่ในขีดจำกัดที่ปลอดภัย
• ให้เวลาระบบสักครู่เพื่อดำเนินการหลังจากการปรับเปลี่ยนแต่ละครั้ง - อย่ารีบเร่ง!

การวิจัยล่าสุดเกี่ยวกับการควบคุมการไหลของไฮดรอลิกแบบดิจิทัลแสดงให้เห็นว่าระยะเวลาในการปรับเปลี่ยนที่เหมาะสมเป็นสิ่งสำคัญ - ระบบต้องมีระยะเวลาในการรักษาเสถียรภาพระหว่างการปรับเปลี่ยนเพื่อให้ได้การวัดการไหลที่แม่นยำ^[5]

ขั้นตอนที่ 4: ล็อคการตั้งค่าของคุณและจัดทำเอกสารทุกอย่าง

เมื่อคุณได้กระแสที่สมบูรณ์แบบแล้ว ก็ถึงเวลาที่ต้องรักษาการปรับเปลี่ยนนั้น

• ใช้น็อตล็อคหรือคลิปเพื่อป้องกันไม่ให้การตั้งค่าลอย
• ทดสอบทุกอย่างภายใต้สภาวะการทำงานปกติ ไม่ใช่แค่ไม่ได้ใช้งาน
• จดบันทึกการตั้งค่าของคุณ เชื่อฉันเถอะ แล้วคุณจะขอบคุณตัวเองในภายหลัง

สิ่งที่ต้องบันทึก:

• ตำแหน่งวาล์วเริ่มต้น (เปลี่ยนจากปิด)
• อัตราการไหลสุดท้ายบรรลุแล้ว
• แรงดันของระบบระหว่างการทำงาน
• วันที่ปรับปรุง
• ข้อสังเกตที่ผิดปกติใดๆ

การปรับประเภทวาล์วเฉพาะ

ปัญหาและแนวทางแก้ไขทั่วไป

ทำความเข้าใจเกี่ยวกับคาวิเทชั่นในวาล์วควบคุม

โพรงอากาศเป็นหนึ่งในปรากฏการณ์ที่ทำลายล้างมากที่สุดที่ส่งผลต่อวาล์วควบคุม มันเกิดขึ้นเมื่อความดันในวาล์วลดลงต่ำกว่าความดันไอของของเหลว ทำให้เกิดฟองไอ เมื่อฟองเหล่านี้ยุบตัวในบริเวณที่มีแรงดันสูงในเวลาต่อมา พวกมันจะสร้างคลื่นกระแทกที่อาจทำให้เกิดความเสียหายร้ายแรงต่อภายในวาล์ว^[7]

จากการวิจัยของ Emerson การเกิดโพรงอากาศมีลักษณะเป็นผลกระทบเชิงลบหลัก 4 ประการ ได้แก่ ระดับเสียงรบกวนที่สูง (มักจะเกิน 110 dB) การสั่นสะเทือนที่มากเกินไป ความเสียหายของวัสดุจากการเจาะแบบหลุม และการเสื่อมสภาพของประสิทธิภาพการควบคุมการไหล^[8]ความเสียหายมักปรากฏเป็นพื้นผิวหยาบคล้ายถ่านบนส่วนประกอบวาล์ว

ปัจจัยที่ส่งผลต่อประสิทธิภาพของวาล์ว

การทำความเข้าใจปัจจัยเหล่านี้จะช่วยให้คุณปรับเปลี่ยนได้ดีขึ้น:

• คุณสมบัติของของไหล:ของเหลวชนิดหนา (ความหนืดสูง) ไหลช้ากว่าของเหลวชนิดบาง การเปลี่ยนแปลงของอุณหภูมิส่งผลต่อความหนาของของเหลว ของเหลวที่มีฤทธิ์กัดกร่อนอาจต้องใช้วัสดุวาล์วพิเศษ
  การวิจัยระบุว่าพารามิเตอร์ของวาล์ว เช่น เส้นผ่านศูนย์กลางแกน ความแข็งของสปริง และเส้นผ่านศูนย์กลางของรูหน่วงส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพการไหลแบบไดนามิก^[12]
• การออกแบบระบบ:ขนาดและรูปแบบของท่อส่งผลต่อแรงดันตกคร่อม ขนาดของวาล์วที่เหมาะสมเป็นสิ่งสำคัญสำหรับการควบคุมที่ดี การรองรับและการจัดตำแหน่งป้องกันความเครียดทางกล
• สภาพการทำงาน:ความผันผวนของแรงดันส่งผลต่อวาล์วที่ไม่ได้รับการชดเชยมากขึ้น อุณหภูมิสุดขั้วอาจทำให้ส่วนประกอบวาล์วเสียหายได้ การปนเปื้อนในของไหลอาจทำให้วาล์วอุดตันได้

เคล็ดลับการบำรุงรักษาเพื่อประสิทธิภาพสูงสุด

งานบำรุงรักษาตามปกติ:

• ทำความสะอาดวาล์วและบริเวณโดยรอบทุกเดือน
• ตรวจสอบรอยรั่วระหว่างการตรวจสอบตามปกติ
• หล่อลื่นชิ้นส่วนที่เคลื่อนไหวตามคำแนะนำของผู้ผลิต
• เปลี่ยนตัวกรองเพื่อให้ของเหลวสะอาด
• ปรับเทียบการตั้งค่าการไหลทุกปีหรือตามที่ระบุ

ส่งสัญญาณว่า Valve ของคุณต้องการความสนใจ:

• ความยากลำบากในการปรับเปลี่ยน
• อัตราการไหลไม่สม่ำเสมอ
• เสียงผิดปกติระหว่างการทำงาน
• รอยรั่วหรือการกัดกร่อนที่มองเห็นได้
• พฤติกรรมของระบบที่ผิดปกติ

สถานการณ์การใช้งานในโลกแห่งความเป็นจริง

บทสรุป

การปรับวาล์วควบคุมการไหลอย่างเหมาะสมเป็นทักษะที่ปรับปรุงได้ด้วยการฝึกฝน เริ่มต้นด้วยการปรับเปลี่ยนเล็กๆ น้อยๆ จัดลำดับความสำคัญด้านความปลอดภัย และอย่ารีบเร่งกระบวนการ โปรดจำไว้ว่าทุกระบบมีความแตกต่างกัน ดังนั้นสิ่งที่ใช้ได้ผลกับแอปพลิเคชันหนึ่งอาจต้องมีการแก้ไขสำหรับอีกแอปพลิเคชันหนึ่ง

กุญแจสู่ความสำเร็จคือการทำความเข้าใจประเภทวาล์วเฉพาะของคุณ ปฏิบัติตามขั้นตอนด้านความปลอดภัยและมาตรฐานอุตสาหกรรมที่เหมาะสม และทำการปรับเปลี่ยนทีละน้อยพร้อมกับตรวจสอบประสิทธิภาพของระบบ ด้วยความอดทนและความใส่ใจในรายละเอียด คุณจะสามารถเพิ่มประสิทธิภาพระบบของคุณและยืดอายุการใช้งานอุปกรณ์ของคุณได้

เก็บคู่มือนี้ไว้ใช้อ้างอิงได้ง่าย และอย่าลังเลที่จะศึกษาคู่มือระบบของคุณหรือติดต่อผู้เชี่ยวชาญเมื่อคุณไม่แน่ใจเกี่ยวกับขั้นตอนใดๆ การปรับวาล์วอย่างเหมาะสมคือการลงทุนในความน่าเชื่อถือและประสิทธิภาพของระบบของคุณ
