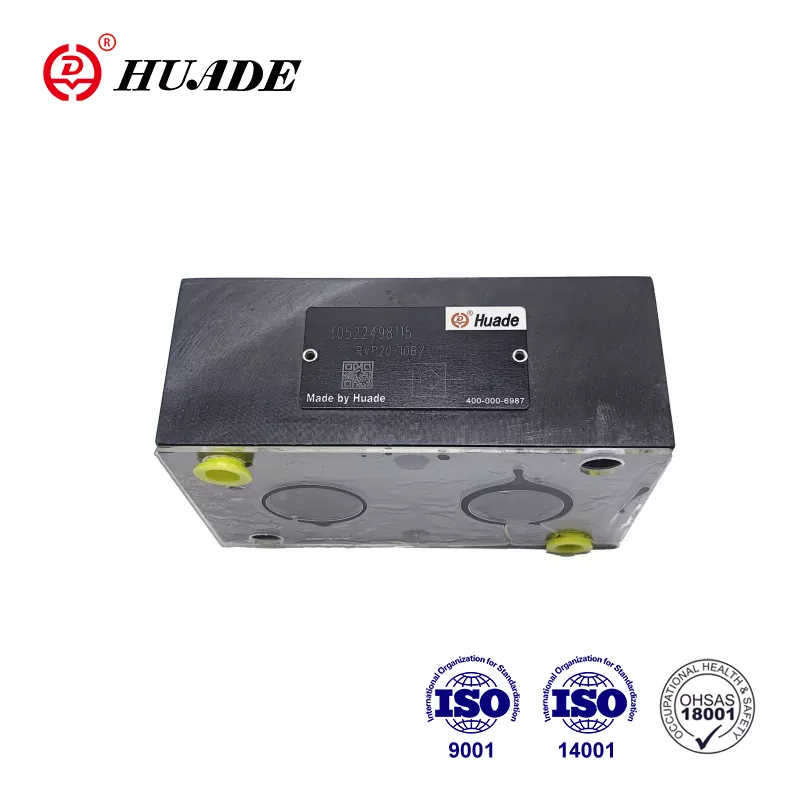

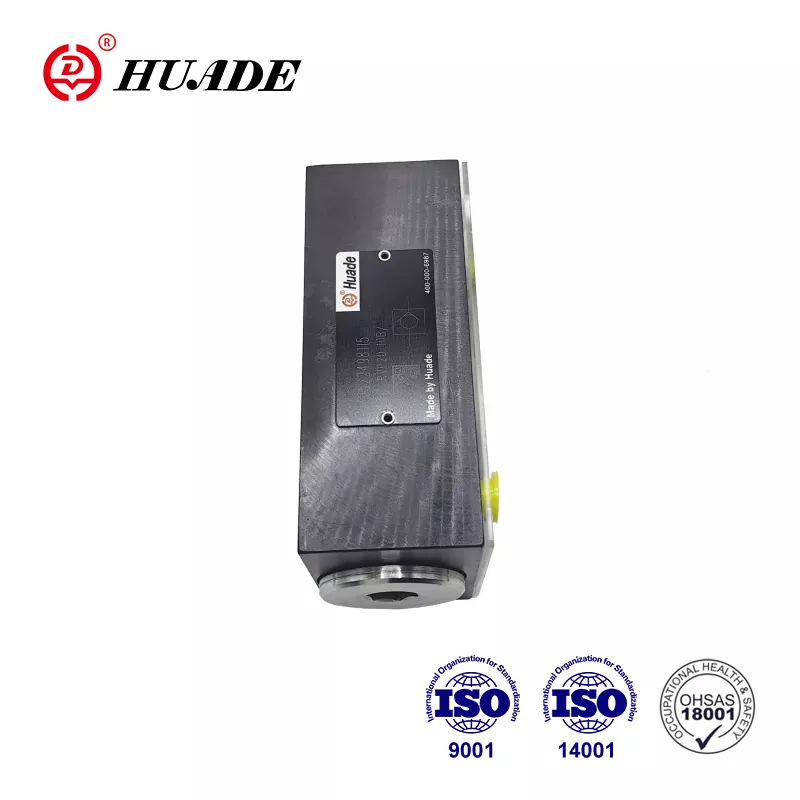

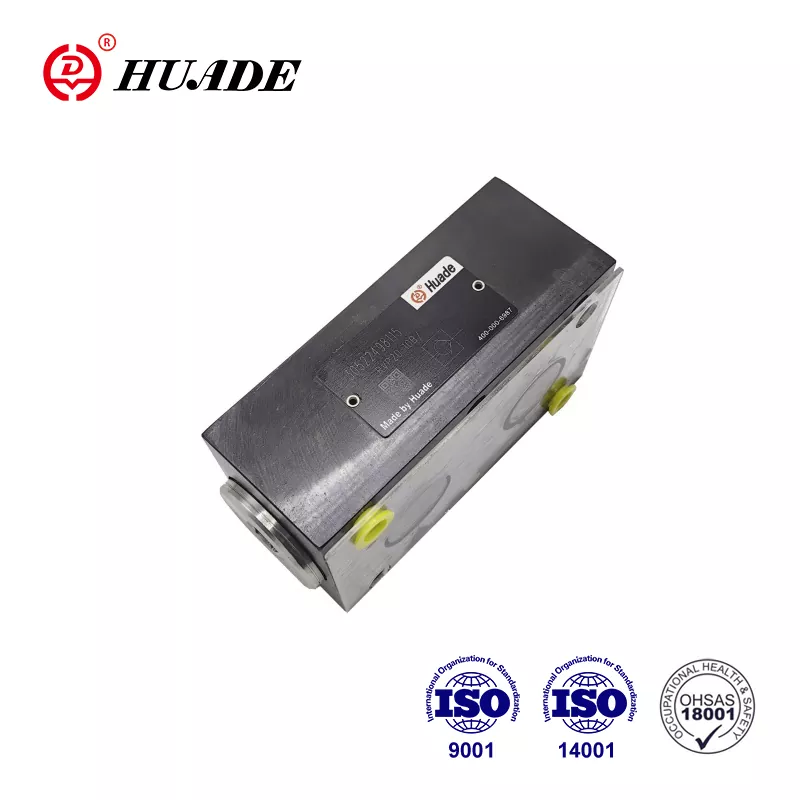

เช็ควาล์ว RVP 20

ความร่วมมือกับ Rexroth เป็นครั้งที่สองในปี 1995 วาล์วตรวจสอบประสิทธิภาพสูงของ Huade RVP 20 สามารถแทนที่วาล์วประเภทเดียวกันที่ Rexroth นำเสนอได้อย่างสมบูรณ์ ราคามีความสมเหตุสมผลมากขึ้น เช็ควาล์ว Huade® RVP 20 ทั้งหมดมีการรับประกันหนึ่งปี โรงงานได้ผ่านมาตรฐาน ISO9001, ISO14001 และ ISO45001 เช็ควาล์ว Huade® ใช้กันอย่างแพร่หลายในเครื่องจักรวิศวกรรมและการก่อสร้าง โลหะวิทยา เครื่องมือกล ฯลฯ นี่เป็นแบรนด์เก่าในจีน

พารามิเตอร์ผลิตภัณฑ์ของเช็ควาล์ว RVP 20

คุณลักษณะของผลิตภัณฑ์และการใช้งานเช็ควาล์ว RVP 20

คุณสมบัติ:

▶ การเชื่อมต่อแผ่นย่อย

▶ ปิดแบบไม่มีการรั่วไหลในทิศทางเดียว

แอปพลิเคชัน:

เช็ควาล์ว RVP 20 ส่วนใหญ่จะใช้ที่ทางออกของปั๊มเป็นวาล์วกันแรงดันและวาล์วบายพาส

รายละเอียดการผลิตเช็ควาล์ว RVP 20

เช็ควาล์วประเภท RVP 20 มีหน้าที่ โดยควรปิดการไหลที่ไม่มีการรั่วไหลในทิศทางเดียว และเพื่อให้ไหลอิสระในทิศทางตรงกันข้าม แผนภาพโครงสร้างมีดังนี้ โดยพื้นฐานแล้วประกอบด้วยตัวเรือน (1) ก้านวาล์ว (2) สปริงอัด (3) และเบาะสปริง (4) ระยะเคลื่อนที่ของก้านวาล์ว (2) ซึ่งถูกนำทางด้วยเส้นผ่านศูนย์กลางภายนอก ถูกจำกัดด้วยการหยุดแบบกลไก สปริงอัดในตัว (3) รองรับการเคลื่อนที่แบบปิด นอกจากนี้ สปริงอัด (3) จะยึดก้านวาล์ว (2) ไว้ในตำแหน่งปิด แม้ว่าจะไม่มีการไหลผ่านวาล์วก็ตาม

เครื่องหมาย

แผนภาพโครงสร้าง

1 ตัวโครง  2 ก้าน  3 สปริง  ④ เบาะนั่งแบบสปริง

ประกาศของเช็ควาล์ว RVP 20

1. ต้องกรองของเหลว ความละเอียดขั้นต่ำของตัวกรองคือ 20 ㎛

2. ต้องปิดผนึกถังและต้องติดตั้งตัวกรองอากาศที่ทางเข้าอากาศ

3. สินค้าที่ไม่มีซับเพลทเมื่อออกจากโรงงาน หากต้องการ กรุณาสั่งเป็นพิเศษ

4. สกรูยึดวาล์วต้องมีระดับความเข้มสูง (ชั้น 10.9) โปรดเลือกและใช้ตามพารามิเตอร์ที่ระบุไว้ในหนังสือตัวอย่าง

5. ความหยาบของพื้นผิวที่เชื่อมต่อกับวาล์วต้องเท่ากับ 0.8

6. พื้นผิวของชิ้นงานผสมพันธุ์ต้องมีขนาด 0.01/100 มม.
