เมื่อคุณต้องการการควบคุมการไหลที่แม่นยำในระบบไฮดรอลิกขนาดกะทัดรัด Check Valve Sandwich Plate Z2S 10 นำเสนอโซลูชันที่เชื่อถือได้ เช็ควาล์วที่ควบคุมโดยนักบินจาก Bosch Rexroth ป้องกันการรั่วซึมในการออกแบบแผ่นแซนวิชที่ประหยัดพื้นที่ Z2S 10 รองรับการใช้งานไฮดรอลิกขนาดเล็กถึงขนาดกลาง ซึ่งการรักษาตำแหน่งและการป้องกันการไหลย้อนกลับเป็นสิ่งสำคัญ
Z2S 10 ใช้หลักการออกแบบพื้นฐานเดียวกันกับรุ่นขนาดใหญ่ในซีรีส์ Z2S แต่การกำหนดขนาด 10 หมายความว่าจะเหมาะกับรูปแบบการติดตั้ง CETOP 05 มากกว่าอินเทอร์เฟซ CETOP 07 ที่ใหญ่กว่า ขนาดที่เล็กลงนี้ทำให้ Check Valve Sandwich Plate Z2S 10 เหมาะสำหรับอุปกรณ์เคลื่อนที่ เครื่องจักรอุตสาหกรรมขนาดกะทัดรัด และการใช้งานที่ต้องการพื้นที่เป็นพิเศษ
คุณสมบัติการออกแบบหลัก
เช็ควาล์วแซนด์วิชเพลท Z2S 10 ทำงานผ่านกลไกก้านบรรจุสปริงรวมกับการควบคุมไพล็อต น้ำมันไฮดรอลิกไหลอย่างอิสระจากพอร์ต A1 ถึง A2 หรือ B1 ถึง B2 เมื่อแรงดันดันไปในทิศทางไปข้างหน้า องค์ประกอบวาล์วยกออกจากบ่าเพื่อให้น้ำมันไหลผ่านได้โดยมีความต้านทานน้อยที่สุด เมื่อการไหลพยายามย้อนกลับ สปริงและแรงดันย้อนกลับจะดันก้านวาล์วให้แน่นกับที่นั่ง ทำให้เกิดซีลระหว่างโลหะกับโลหะเพื่อป้องกันการรั่วไหล
สิ่งที่ทำให้ Z2S 10 แตกต่างจากเช็ควาล์วทั่วไปคือความสามารถในการทำงานของไพล็อต การใช้แรงกดที่พอร์ตนำร่อง X หรือ Y จะเปิดวาล์วด้วยระบบไฮดรอลิกตามทิศทางการปิดกั้น คุณลักษณะนี้ช่วยให้สามารถควบคุมการลดโหลดหรือการไหลย้อนกลับโดยเจตนาเมื่อการออกแบบระบบของคุณต้องการ หากไม่มีแรงดันนำร่อง เช็ควาล์วแซนด์วิชเพลท Z2S 10 จะคงฟังก์ชันการบล็อคไว้อย่างไม่มีกำหนด โดยไม่มีการเบี่ยงเบนหรือการรั่วไหล
โครงสร้างจานแซนด์วิชของ Z2S 10 มีความยาวประมาณ 162 มม. และสูง 57 มม. วาล์วจะเพิ่มความหนาของปึกของคุณประมาณ 25 มม. เมื่อติดตั้งระหว่างส่วนประกอบไฮดรอลิกอื่นๆ โบลต์ M8 สี่ตัวยึดจุดยึดหลัก ในขณะที่โบลต์ M5 สองตัวใช้สำหรับการเชื่อมต่อเสริม น้ำหนักรวมประมาณ 2.8 ถึง 3.2 กิโลกรัม ขึ้นอยู่กับรุ่นและตัวเลือกเฉพาะ
Bosch Rexroth ผลิตตัววาล์ว Z2S 10 จากเหล็กหล่อหรือเหล็กกล้าคุณภาพสูงพร้อมการรักษาพื้นผิวที่ทนต่อการกัดกร่อน รุ่นมาตรฐานใช้ซีล NBR ที่เหมาะกับน้ำมันไฮดรอลิกจากแร่ เมื่อการใช้งานของคุณต้องการของเหลวฟอสเฟตเอสเตอร์หรือไฮดรอลิกสังเคราะห์อื่นๆ คุณสามารถระบุซีล FKM ได้โดยเพิ่มการกำหนด "V" ให้กับหมายเลขชิ้นส่วนของคุณ
ข้อมูลจำเพาะทางเทคนิค
เช็ควาล์วแซนด์วิชเพลท Z2S 10 จัดการแรงดันใช้งานสูงสุดได้สูงสุดถึง 315 บาร์ ซึ่งเหมือนกับรุ่น Z2S 16 ที่ใหญ่กว่า อัตรา 31.5 เมกะปาสกาลนี้หมายความว่า Z2S 10 ทำงานได้อย่างน่าเชื่อถือแม้ในวงจรไฮดรอลิกแรงดันสูง ความสามารถในการไหลสูงสุดถึง 80 ลิตรต่อนาทีในทิศทางการไหลอิสระ ซึ่งเหมาะกับแอคชูเอเตอร์และมอเตอร์ไฮดรอลิกขนาดเล็กถึงขนาดกลางส่วนใหญ่
ตัวเลือกแรงกดแคร็กสำหรับ Z2S 10 ประกอบด้วยการตั้งค่า 3, 5, 7.5 และ 10 บาร์ แรงดันในการแตกร้าวนี้จะกำหนดว่าแรงดันย้อนกลับจะเกิดขึ้นมากน้อยเพียงใดก่อนที่บ่าวาล์วจะหมด แรงกดดันในการแตกร้าวที่ต่ำลงทำให้มีการควบคุมที่เข้มงวดยิ่งขึ้นโดยมีการสะสมแรงดันน้อยลง ในขณะที่การตั้งค่าที่สูงขึ้นจะทนต่อแรงดันต้านได้มากขึ้นก่อนที่จะเกิดการปิดกั้น การเลือกของคุณขึ้นอยู่กับว่าแอปพลิเคชันของคุณต้องการการปิดระบบทันทีหรือสามารถรองรับแรงกดดันที่เพิ่มขึ้นในระหว่างการปิดได้หรือไม่
ช่วงอุณหภูมิในการทำงานครอบคลุม -30°C ถึง +80°C ด้วยซีล NBR มาตรฐาน รูปแบบซีล FKM ทำงานตั้งแต่ -20°C ถึง +80°C ขีดจำกัดอุณหภูมิเหล่านี้ครอบคลุมสภาพแวดล้อมการทำงานของอุปกรณ์อุตสาหกรรมและอุปกรณ์เคลื่อนที่ส่วนใหญ่ น้ำมันไฮดรอลิกของคุณควรรักษาความหนืดระหว่าง 2.8 ถึง 500 ตารางมิลลิเมตรต่อวินาที เพื่อให้การทำงานของ Z2S 10 เหมาะสม
ความสะอาดของของไหลส่งผลต่อความน่าเชื่อถือของ Check Valve Sandwich Plate Z2S 10 อย่างมาก Bosch Rexroth กำหนดให้ NAS 1638 Class 9 หรือ ISO 4406 20/18/15 เป็นมาตรฐานความสะอาดขั้นต่ำ น้ำมันที่ปนเปื้อนจะมีอนุภาคที่สามารถฝังอยู่ในพื้นผิวซีล ทำให้เกิดการรั่วไหลหรือป้องกันการปิดวาล์วอย่างเหมาะสม การติดตั้งการกรองที่เพียงพอที่ต้นทางของ Z2S 10 จะช่วยปกป้องการลงทุนของคุณและรับประกันประสิทธิภาพที่สม่ำเสมอ
อัตราส่วนพื้นที่นำร่องในการออกแบบ Z2S 10 มีสัดส่วนใกล้เคียงกับวาล์วซีรีส์ Z2S อื่นๆ อัตราส่วนระหว่างพื้นที่นำร่องและพื้นที่ปิดกั้นจะสร้างความได้เปรียบทางกล ดังนั้นแรงดันนำร่องที่ค่อนข้างต่ำจึงสามารถเปิดวาล์วต้านแรงดันของระบบที่สูงได้ การออกแบบนี้หมายความว่าคุณไม่จำเป็นต้องมีอุปกรณ์นำร่องแรงดันสูงแยกต่างหากเพื่อใช้งาน Z2S 10 ได้อย่างมีประสิทธิภาพ
การใช้งานทั่วไป
อุปกรณ์ไฮดรอลิกเคลื่อนที่มักรวม Check Valve Sandwich Plate Z2S 10 เข้าด้วยกัน รถขุดขนาดกะทัดรัด รถตักล้อยาง และเครื่องจักรกลการเกษตรได้ประโยชน์จากขนาดที่เล็กของวาล์วและฟังก์ชันการบล็อกที่เชื่อถือได้ เมื่อบุ้งกี๋ของตัวโหลดยึดวัสดุไว้เหนือศีรษะ Z2S 10 จะป้องกันการเคลื่อนตัวของกระบอกสูบแม้ว่าท่อไฮดรอลิกจะล้มเหลวหรือผู้ปฏิบัติงานเลื่อนคันควบคุมไปยังตำแหน่งที่เป็นกลางโดยไม่ได้ตั้งใจ
อุปกรณ์ปั๊มอุตสาหกรรมใช้ Z2S 10 เพื่อรักษาตำแหน่งตัวกระทุ้งระหว่างการขึ้นรูป เครื่องปั๊มโลหะ เครื่องปั๊มเบรก และเครื่องอัดขึ้นรูปต้องใช้กระบอกสูบที่มีตำแหน่งที่แน่นอนในขณะที่ใช้แรงในการขึ้นรูป คุณลักษณะการรั่วซึมเป็นศูนย์ของ Check Valve Sandwich Plate Z2S 10 ช่วยให้มั่นใจในความแม่นยำของมิติในชิ้นส่วนสำเร็จรูปโดยกำจัดการเคลื่อนที่ของกระบอกสูบในระหว่างรอบการกด
เครื่องจักรงานไม้รวม Z2S 10 เข้ากับวงจรแคลมป์และวงจรค้าง เราเตอร์ CNC เครื่องแบนเดอร์ขอบ และเลื่อยแผงใช้แคลมป์ไฮดรอลิกเพื่อยึดชิ้นงานระหว่างการตัด รูปแบบแผ่นแซนด์วิชช่วยให้ผู้สร้างเครื่องจักรสามารถสร้างท่อร่วมวาล์วขนาดกะทัดรัดที่รวมวงจรแคลมป์หลายตัวไว้ในพื้นที่จำกัดใต้โต๊ะทำงาน
โต๊ะยกและรถกระเช้าขากรรไกรใช้ Z2S 10 เพื่อความปลอดภัยในการบรรทุก เมื่อแท่นยกรองรับคนงานหรือวัสดุในตำแหน่งที่สูงขึ้น เช็ควาล์วแซนด์วิชเพลท Z2S 10 จะให้ความปลอดภัยที่ซ้ำซ้อนโดยการปิดกั้นพอร์ตกระบอกสูบโดยไม่ขึ้นอยู่กับวาล์วควบคุมทิศทางหลัก แม้ว่าวาล์วควบคุมจะล้มเหลวหรือสายไฮดรอลิกขาด Z2S 10 จะป้องกันการลงที่ไม่สามารถควบคุมได้
เครื่องฉีดพลาสติกที่มีน้ำหนักน้อยจะใช้ Z2S 10 สำหรับวงจรจับยึดแม่พิมพ์ วาล์วจะรักษาแรงยึดที่แม่นยำตลอดวงจรการฉีดและการทำความเย็น การติดตั้งแผ่นแซนวิชทำให้การออกแบบท่อร่วมง่ายขึ้น เนื่องจากวิศวกรสามารถซ้อนฟังก์ชันวาล์วหลายตัวในแนวตั้ง แทนที่จะจัดเรียงในรูปแบบแนวนอนที่ใหญ่กว่า
การจัดซื้อและราคา
ของแท้ Bosch Rexroth Check Valve Sandwich Plate Z2S 10 หน่วย โดยทั่วไปมีราคาระหว่าง 180 ถึง 280 ดอลลาร์สหรัฐ ผ่านทางตัวแทนจำหน่ายที่ได้รับอนุญาต ช่องทางอย่างเป็นทางการของ Rexroth มอบเอกสารทางเทคนิคที่ครบถ้วน ความคุ้มครองการรับประกัน และการเข้าถึงการสนับสนุนด้านวิศวกรรมแอปพลิเคชัน โดยปกติเวลาในการจัดส่งจะใช้เวลาหนึ่งถึงสองสัปดาห์สำหรับการกำหนดค่ามาตรฐานที่มีอยู่ในสต็อคของผู้จัดจำหน่าย
ซัพพลายเออร์ไฮดรอลิกเฉพาะทาง เช่น Airline Hydraulics และ [BuyRexroth.com](http://buyrexroth.com/) ดูแลรักษาสินค้าคงคลังสำหรับตลาดอเมริกาเหนือโดยเฉพาะ ผู้จัดจำหน่ายเหล่านี้มักจะจัดส่งภายในสามถึงเจ็ดวันและสามารถเสนอแพ็คเกจได้เมื่อคุณสั่งซื้อวาล์วหลายตัวหรือระบบไฮดรอลิกที่สมบูรณ์ โดยทั่วไปราคาจะอยู่ที่ประมาณ 170 ถึง 260 ดอลลาร์ ขึ้นอยู่กับปริมาณและการกำหนดค่า
ผู้ซื้อในยุโรปสามารถเข้าถึง Z2S 10 ผ่านทางศูนย์บริการ Bosch Rexroth ในพื้นที่และตัวแทนจำหน่ายที่ได้รับอนุญาตทั่วเยอรมนี ฝรั่งเศส อิตาลี และตลาดอื่นๆ ราคาในตลาดยุโรปอยู่ที่ประมาณ 160 ถึง 250 ยูโร โดยมีระยะเวลารอคอยสินค้าใกล้เคียงกับแหล่งที่มาในอเมริกาเหนือ
ผู้ผลิตทางเลือกผลิต Check Valve Sandwich Plate Z2S 10 ในเวอร์ชันที่ใช้งานร่วมกันได้ Huade Hydraulic ผู้ผลิตในจีนผลิตซีรีส์ HD Z2S 10 ที่รักษารูปแบบการติดตั้ง CETOP 05 เหมือนกันและข้อมูลจำเพาะที่คล้ายกัน โดยทั่วไปทางเลือกเหล่านี้มีราคาถูกกว่าผลิตภัณฑ์ Rexroth ของแท้ประมาณ 25 ถึง 35 เปอร์เซ็นต์ โดยมีราคาประมาณ 120 ถึง 200 ดอลลาร์ ข้อเสียเปรียบนี้เกี่ยวข้องกับการลดเอกสารทางเทคนิคและการสนับสนุนการรับประกันที่ครอบคลุมน้อยลง
เมื่อสั่งซื้อ Z2S 10 ให้ตรวจสอบหมายเลขชิ้นส่วนให้ครบถ้วน รวมถึงการกำหนดซีรีส์ รหัสแรงดันการแตกร้าว และข้อกำหนดเฉพาะของวัสดุซีล หมายเลขชิ้นส่วนที่สมบูรณ์อาจมีลักษณะเหมือน Z2S10-1-5X สำหรับวาล์วแรงดันการแตกร้าว 3 บาร์พร้อมซีล NBR ในซีรีส์ 5X ปัจจุบัน การเพิ่ม "/V" จะระบุซีล FKM ในขณะที่การกำหนดค่าการบล็อก (A, B หรือ AB) จะปรากฏก่อนหน้าในลำดับหมายเลขชิ้นส่วน
แนวทางการติดตั้ง
การติดตั้งเช็ควาล์วแซนด์วิชเพลท Z2S 10 ต้องให้ความเอาใจใส่อย่างระมัดระวังในการเตรียมพื้นผิวการติดตั้ง พื้นผิวผสมพันธุ์จะต้องมีความหยาบสูงสุด Ra 0.8 และรักษาความเรียบภายใน 0.01 มม. ต่อความยาวพื้นผิว 100 มม. ข้อมูลจำเพาะเหล่านี้ไม่ใช่คำแนะนำเพิ่มเติม พื้นผิวการติดตั้งที่หยาบหรือโค้งงอจะทำให้เกิดการรั่วไหลของโอริง ซึ่งทำให้วัตถุประสงค์ทั้งหมดของการใช้เช็ควาล์วไม่มีการรั่วไหลลดลง
Z2S 10 ใช้ขนาดโอริงเฉพาะที่แตกต่างจากรุ่น Z2S ที่ใหญ่กว่า พอร์ตหลัก A, B, P และ T ต้องใช้โอริงที่มีเส้นผ่านศูนย์กลางภายนอก 16 มม. และมีหน้าตัด 2 มม. พอร์ตนำร่อง X และ Y ใช้โอริงขนาดเล็กกว่า 8 มม. x 1.5 มม. ก่อนการติดตั้ง โปรดยืนยันว่าคุณมีชุดโอริงที่ถูกต้อง เนื่องจากการใช้ขนาดไม่ถูกต้องรับประกันการรั่วไหลและปัญหาการปนเปื้อนที่อาจเกิดขึ้น
ข้อมูลจำเพาะของแรงบิดมีความสำคัญอย่างมากกับการติดตั้งแผ่นแซนด์วิช ขันสลักเกลียวยึด M8 สี่ตัวให้แน่นเป็น 41 นิวตัน-เมตรในรูปแบบกากบาทแนวทแยง สลักเกลียวเสริม M5 สองตัวต้องใช้แรงบิด 8.8 นิวตัน-เมตร แรงบิดที่ต่ำกว่าทำให้เกิดการรั่วไหลและวาล์วอาจขยับได้ ในขณะที่แรงบิดที่มากเกินไปอาจทำให้อะลูมิเนียมหรือตัววาล์วเหล็กหล่อบิดเบี้ยวได้ ใช้ประแจทอร์คที่ปรับเทียบแล้วเสมอ แทนที่จะใช้ประแจกระแทกหรือประมาณค่าตามความรู้สึก
วางตำแหน่งเช็ควาล์วแซนด์วิชเพลท Z2S 10 เพื่อให้การกำหนดตำแหน่งเดือยพินอยู่ในแนวเดียวกับรูในท่อร่วมหรือเพลตรองของคุณ หมุดเดือยเหล่านี้ป้องกันการเคลื่อนไหวด้านข้างที่อาจเฉือนโอริงในระหว่างรอบแรงดัน ทำความสะอาดพื้นผิวการติดตั้งทั้งหมดอย่างละเอียดก่อนประกอบ เพื่อขจัดเศษโลหะ สิ่งสกปรก หรือวัสดุซีลเก่าที่อาจส่งผลต่อการซีล
หลังจากยึดโบลต์ทั้งหมดแล้ว ให้เติมของเหลวที่สะอาดลงในระบบไฮดรอลิกของคุณ และหมุนเวียนแอคชูเอเตอร์หลาย ๆ ครั้งก่อนที่จะใช้งานโหลดเต็ม ขั้นตอนการบุกรุกนี้จะไล่อากาศที่ติดอยู่ออกและตรวจสอบว่า Z2S 10 ทำงานได้อย่างถูกต้อง ตรวจสอบการรั่วไหลภายนอกรอบๆ ซีลโอริงระหว่างการทำงานครั้งแรก การรั่วไหลเล็กน้อยที่เกิดขึ้นระหว่างการเพิ่มแรงดันครั้งแรกมักบ่งบอกถึงแรงบิดของโบลต์ที่ไม่เหมาะสมหรือการปนเปื้อนบนพื้นผิว
ข้อควรพิจารณาในการรวมระบบ
โดยทั่วไปแล้ว Check Valve Sandwich Plate Z2S 10 จะติดตั้งระหว่างวาล์วควบคุมทิศทางและแอคชูเอเตอร์ไฮดรอลิกที่ควบคุม ตำแหน่งนี้ช่วยให้ Z2S 10 ปิดกั้นพอร์ตแอคชูเอเตอร์เมื่อวาล์วทิศทางเคลื่อนไปยังตำแหน่งที่เป็นกลาง พอร์ตนำร่องเชื่อมต่อกับพอร์ตการทำงานของวาล์วทิศทางเพื่อให้การไหลใดๆ โดยเจตนาผ่านวาล์วทิศทางจะเปิด Z2S 10 ในทิศทางที่เหมาะสมด้วย
เมื่อรวม Z2S 10 เข้ากับการใช้งานกระบอกสูบแนวตั้ง เช่น โต๊ะยกหรือแท่นอัด ให้คำนึงถึงระบบประปาของพอร์ตนำร่อง แรงดันนำร่องต้องเอาชนะทั้งสปริงแรงดันแคร็กและแรงดันของระบบที่พยายามบังคับให้วาล์วปิด แรงดันนำร่องไม่เพียงพอจะป้องกันไม่ให้วาล์วเปิด ทำให้แอคชูเอเตอร์ของคุณล็อคอยู่ในตำแหน่งแม้ว่าคุณจะสั่งการเคลื่อนไหวก็ตาม
การเชื่อมต่อพอร์ตถังต้องได้รับการดูแลเป็นพิเศษกับ Z2S 10 โดยทั่วไปพอร์ตนำร่อง Y จะเชื่อมต่อกับถังโดยตรงหรือผ่านพอร์ตถังของวาล์วกำหนดทิศทาง การเชื่อมต่อนี้จะต้องถึงความดันบรรยากาศที่แท้จริงเพื่อให้วาล์วปิดได้อย่างน่าเชื่อถือ แรงดันต้านใดๆ ในท่อถังสามารถป้องกันไม่ให้วาล์วปิดสนิท ส่งผลให้แอคชูเอเตอร์เคลื่อนตัวโดยไม่พึงประสงค์
พิจารณาแรงดันตกผ่านเช็ควาล์วแซนด์วิชเพลท Z2S 10 เมื่อปรับขนาดระบบไฮดรอลิกของคุณ Z2S 10 ที่ทำงานอย่างถูกต้องจะแสดงการสูญเสียแรงดันน้อยกว่า 3 บาร์ที่อัตราการไหลสูงสุดในทิศทางการไหลอิสระ แรงดันตกคร่อมนี้จะช่วยลดแรงที่มีอยู่ที่แอคชูเอเตอร์ของคุณ และสร้างความร้อนในน้ำมันไฮดรอลิกของคุณ การเพิ่มขนาด Z2S 10 ขนาดใหญ่ให้เหมาะกับความต้องการในการไหลจะช่วยลดแรงดันตกคร่อมและปรับปรุงประสิทธิภาพของระบบ
วาล์ว Z2S 10 หลายตัวสามารถวางซ้อนกันในรูปแบบแผ่นประกบเพื่อควบคุมแอคชูเอเตอร์หลายตัวจากท่อร่วมขนาดกะทัดรัด วิธีการแบบโมดูลาร์นี้ช่วยลดความยุ่งยากในการประปาและลดจำนวนตำแหน่งติดตั้งวาล์วแยกที่จำเป็น อย่างไรก็ตาม แต่ละชั้นวาล์วเพิ่มเติมจะเพิ่มความสูงของกองซ้อน และเพิ่มจำนวนซีลโอริงที่ต้องมีการติดตั้งที่เหมาะสม
ข้อกำหนดการบำรุงรักษา
Check Valve Sandwich Plate Z2S 10 ต้องการการบำรุงรักษาค่อนข้างน้อยเมื่อทำงานตามข้อกำหนดการออกแบบ กำหนดเวลาการตรวจสอบทุกๆ หกถึงสิบสองเดือน ขึ้นอยู่กับรอบการทำงานและสภาพแวดล้อมการทำงานของคุณ ในระหว่างการตรวจสอบ ให้ตรวจสอบการซึมของน้ำมันภายนอกรอบๆ ซีลโอริง และตรวจสอบว่าแอคทูเอเตอร์อยู่ในตำแหน่งที่ถูกต้องเมื่อวาล์วกำหนดทิศทางอยู่ตรงกลาง
ทดสอบการทำงานของนักบินโดยสั่งการการเคลื่อนที่ของแอคชูเอเตอร์ช้าๆ และยืนยันการเคลื่อนไหวที่ราบรื่นและสม่ำเสมอ การเคลื่อนไหวกระตุกหรือลังเลอาจบ่งบอกว่า Z2S 10 เปิดได้ไม่เต็มที่เนื่องจากการปนเปื้อนหรือแรงดันนำร่องไม่เพียงพอ วัดแรงดันไพล็อตที่พอร์ต X และ Y ภายใต้สภาวะการทำงาน เพื่อตรวจสอบว่าแรงดันเกินข้อกำหนดแรงดันการแตกร้าว บวกกับแรงเสียดทานในวงจรไพล็อต
เปลี่ยนซีลโอริงทุกๆ สองถึงห้าปีเพื่อเป็นการบำรุงรักษาเชิงป้องกัน ไม่ว่าคุณจะสังเกตเห็นการรั่วไหลหรือไม่ก็ตาม วัสดุซีล NBR และ FKM จะค่อยๆ แข็งตัวจากการหมุนเวียนของความร้อนและการสัมผัสสารเคมีเมื่อเวลาผ่านไป ซีลที่แข็งตัวจะสูญเสียความสามารถในการปฏิบัติตามความผิดปกติของพื้นผิวเล็กน้อย และทำให้เกิดการรั่วไหลในที่สุด เมื่อเปลี่ยนซีล ให้ตรวจสอบก้านวาล์วและพื้นผิวเบาะนั่งเพื่อดูรอยตำหนิ การสึกกร่อน หรือการปนเปื้อนที่ฝังแน่น
ตรวจสอบแรงดันตกคร่อม Check Valve Sandwich Plate Z2S 10 ระหว่างการทำงานปกติ แรงดันตกที่เพิ่มขึ้นเมื่อเวลาผ่านไปบ่งชี้ว่ามีการสะสมสิ่งปนเปื้อนในทางเดินภายในหรือการอุดตันบางส่วนของส่วนประกอบก้านวาล์ว อย่าเพิกเฉยต่อแรงดันที่เพิ่มขึ้นเรื่อยๆ เพราะมันส่งสัญญาณถึงปัญหาที่กำลังพัฒนาซึ่งในที่สุดจะทำให้วาล์วขัดข้องโดยสิ้นเชิง
หาก Z2S 10 ไม่สามารถคลายออกได้เมื่อมีแรงดันนำร่อง ขั้นแรกให้ตรวจสอบแรงดันนำร่องที่เพียงพอที่ทางเข้าวาล์ว ข้อความนำร่องที่ถูกบล็อกหรือถูกจำกัดมักทำให้การปล่อยล้มเหลว ตรวจสอบว่าการเชื่อมต่อถังเข้าถึงความดันบรรยากาศได้จริงโดยไม่มีข้อจำกัด หากวงจรเหล่านี้ตรวจสอบอย่างถูกต้อง แต่วาล์วยังคงไม่คลาย การปนเปื้อนภายในอาจทำให้กลไกก้านวาล์วติดขัด
วาล์วทำงานล้มเหลวโดยสมบูรณ์ซึ่งมีการรั่วไหลด้านหลัง หมายความว่าก้านวาล์วหรือบ่าได้รับความเสียหายอย่างต่อเนื่อง อนุภาคโลหะจากที่อื่นในระบบของคุณสามารถฝังอยู่ในพื้นผิวการซีล เพื่อป้องกันการปิดอย่างแน่นหนา ณ จุดนี้ ให้เปลี่ยนวาล์ว Z2S 10 ทั้งหมด แทนที่จะพยายามซ่อมแซมภาคสนาม การตัดเฉือนที่แม่นยำซึ่งจำเป็นสำหรับพื้นผิวการซีลที่เหมาะสมทำให้การซ่อมแซมภาคสนามทำไม่ได้
การเปรียบเทียบทางเลือกขนาด 10
Parker Hannifin ผลิตเช็ควาล์วแบบควบคุมด้วยนักบินในช่วงขนาดใกล้เคียงกับ Z2S 10 วาล์วแซนวิช CETOP 05 ของ Parker มีข้อกำหนดที่เทียบเคียงได้โดยมีการออกแบบภายในที่แตกต่างกันเล็กน้อย โดยทั่วไปราคาจะตรงกับระดับของ Bosch Rexroth ดังนั้นตัวเลือกของคุณจึงขึ้นอยู่กับส่วนประกอบของระบบที่มีอยู่และความสัมพันธ์ของผู้จัดจำหน่ายมากกว่าการพิจารณาต้นทุน
HYDAC ผลิตเช็ควาล์วแบบแซนด์วิชเพลทซึ่งติดตั้งบนรูปแบบ ISO 4401-05 ที่ตรงกับรอยเท้า Z2S 10 HYDAC เน้นความต้านทานการกัดกร่อน และนำเสนอตัวแปรที่มีคุณสมบัติการเปิดล่วงหน้าที่ช่วยลดแรงกระแทกของไฮดรอลิกระหว่างการเปลี่ยนวาล์ว ราคาของพวกเขาสูงกว่า Check Valve Sandwich Plate Z2S 10 ประมาณ 10 ถึง 15 เปอร์เซ็นต์ แต่การใช้งานที่ไวต่อแรงดันแหลมอาจพิสูจน์ความพรีเมียมได้

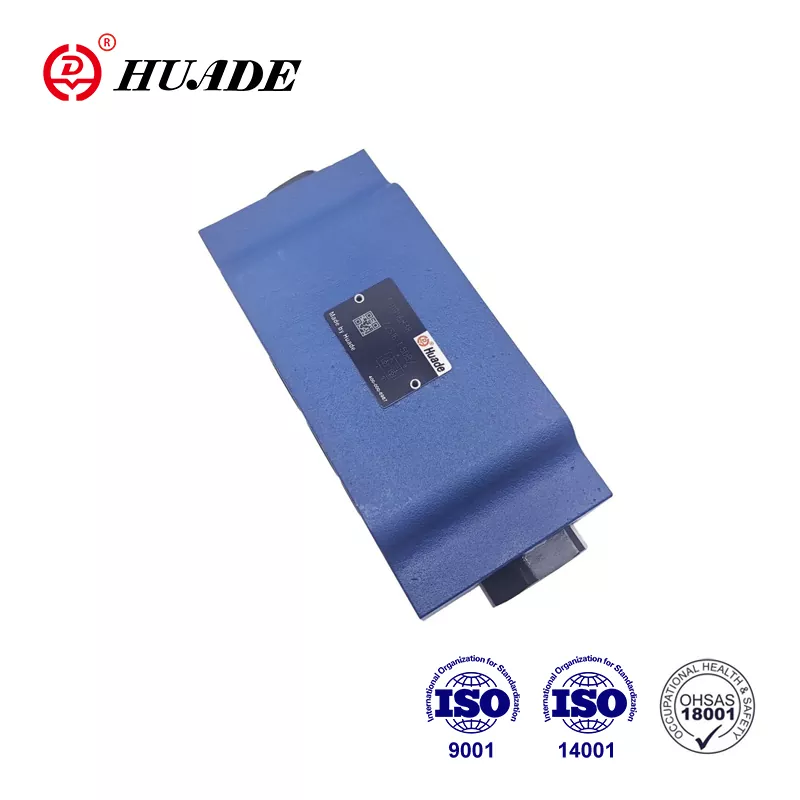

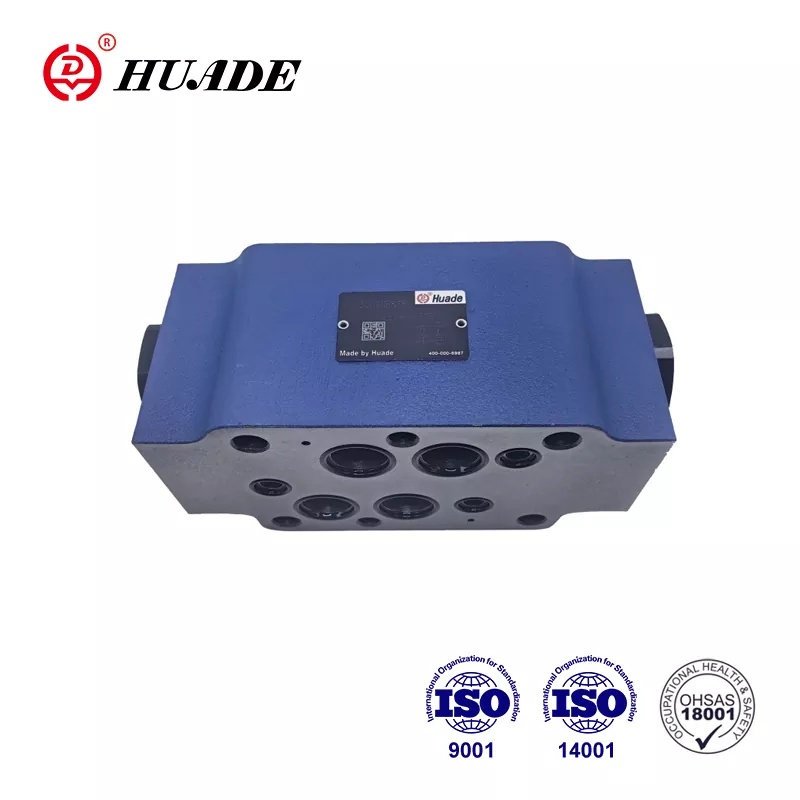

Huade HD Z2S 10 เป็นตัวเลือกทดแทนโดยตรงที่ผลิตในจีน Huade รักษาขนาดการติดตั้ง รูปแบบพอร์ต และพิกัดแรงดันที่เหมือนกัน ขณะขายในราคาที่ต่ำกว่ามาก ผู้ใช้จำนวนมากประสบความสำเร็จในการปรับใช้วาล์ว Huade ในแอปพลิเคชันที่คำนึงถึงต้นทุน ซึ่งการหยุดทำงานส่งผลที่ตามมาที่สามารถจัดการได้ อย่างไรก็ตาม ระบบความปลอดภัยที่สำคัญได้ประโยชน์จากผลงานด้านคุณภาพที่เป็นที่ยอมรับของ Bosch Rexroth และการสนับสนุนทางเทคนิคที่ครอบคลุม
Eaton Vickers ผลิตไพล็อตเช็ควาล์วที่ปรับให้เหมาะสมสำหรับอัตราการไหลที่สูงขึ้น หากการใช้งานของคุณเกินขีดจำกัด 80 ลิตรต่อนาทีของ Z2S 10 ให้พิจารณาทางเลือกอื่นของ Vickers ที่อาจมีลักษณะการไหลที่ดีกว่า รูปแบบการติดตั้งใช้ขนาดใกล้เคียงกันแต่ไม่เหมือนกัน ดังนั้นโปรดตรวจสอบความเข้ากันได้ก่อนสั่งซื้อ
ซันไฮดรอลิกส์ผลิตเช็ควาล์วแบบใช้หลอดนำร่องแบบคาร์ทริดจ์ซึ่งเป็นทางเลือกแทนการออกแบบแผ่นแซนด์วิช แม้ว่าจะไม่ใช่การทดแทนโดยตรงสำหรับ Z2S 10 แต่ซันคาร์ทริดจ์ก็สามารถบรรลุฟังก์ชันที่คล้ายกันด้วยการออกแบบท่อร่วมที่แตกต่างกัน ตัวเลือกนี้เหมาะสมสำหรับการออกแบบระบบใหม่เป็นหลัก แทนที่จะติดตั้งเพิ่มเติมกับแอปพลิเคชัน
ความหลากหลายของซีรี่ส์และหมายเลขชิ้นส่วน
Bosch Rexroth ผลิต Check Valve Sandwich Plate Z2S 10 ในหลายซีรี่ส์ ซีรีส์ 5X แสดงถึงการผลิตในปัจจุบันที่มีซีล NBR สำหรับการใช้งานกับน้ำมันแร่ ซีรีส์ก่อนหน้านี้ เช่น 50 และ 60 ยังคงปรากฏในระบบเดิม แต่การติดตั้งใหม่ควรระบุส่วนประกอบ 5X เพื่อความพร้อมใช้งานของชิ้นส่วนที่ดีที่สุดนับจากนี้เป็นต้นไป
การเพิ่ม "V" ลงในหมายเลขชิ้นส่วนจะระบุซีล FKM แทน NBR มาตรฐาน ตัวอย่างเช่น Z2S10-1-5X ใช้ซีลน้ำมันแร่ ในขณะที่ Z2S10-1-5X/V ใช้ซีล FKM ที่จัดระดับสำหรับฟอสเฟตเอสเทอร์หรือของเหลวสังเคราะห์ ความแตกต่างนี้มีความสำคัญในการใช้งาน เช่น ระบบไฮดรอลิกทนไฟหรือระบบที่ใช้น้ำมันที่ย่อยสลายได้ทางชีวภาพที่เป็นมิตรต่อสิ่งแวดล้อม
การกำหนดค่าการบล็อกจะปรากฏในหมายเลขชิ้นส่วนเป็นรหัสตัวอักษร "A" หมายถึงการบล็อกเฉพาะพอร์ต A, "B" บล็อกเฉพาะพอร์ต B และ "AB" บล็อกทั้งสองพอร์ต แอปพลิเคชันส่วนใหญ่ใช้การกำหนดค่า AB เนื่องจากให้ความยืดหยุ่นสูงสุดสำหรับการออกแบบวงจรต่างๆ การบล็อกพอร์ตเดียวมีจุดประสงค์เฉพาะซึ่งคุณต้องจับแอคชูเอเตอร์เพียงด้านเดียว
แรงดันการแคร็กจะปรากฏเป็นรหัสตัวเลข: "1" ระบุ 3 บาร์ "2" หมายถึง 5 บาร์ "3" หมายถึง 7.5 บาร์ และ "4" ระบุแรงดันการแคร็ก 10 บาร์ แรงกดในการแตกร้าวที่ต่ำกว่าช่วยให้ควบคุมได้เข้มงวดยิ่งขึ้น แต่อาจทำให้มีแรงกดต้านมากขึ้นก่อนนั่ง แรงกดดันในการแตกร้าวที่สูงขึ้นจะทนต่อความผันผวนของแรงดันของระบบได้ดีกว่า แต่ต้องใช้แรงดันนำร่องมากขึ้นในการเปิด
กรอกหมายเลขชิ้นส่วน เช่น R900409844 หรือ R900481624 ระบุการกำหนดค่า Z2S 10 เฉพาะในระบบการสั่งซื้อของ Bosch Rexroth ใช้หมายเลขชิ้นส่วนที่สมบูรณ์เหล่านี้เสมอเมื่อสั่งอะไหล่เพื่อให้แน่ใจว่าคุณได้รับข้อมูลจำเพาะของวาล์วที่ถูกต้องสำหรับการใช้งานของคุณ คำอธิบายทั่วไปหรือหมายเลขชิ้นส่วนที่ไม่สมบูรณ์อาจส่งผลให้ได้รับการกำหนดค่าที่ไม่ถูกต้อง
การแก้ไขปัญหาทั่วไป
เมื่อเช็ควาล์วแซนด์วิชเพลท Z2S 10 ไม่สามารถรับน้ำหนักได้และทำให้แอคชูเอเตอร์เคลื่อนตัวได้ สาเหตุหลายประการสมควรได้รับการตรวจสอบ ขั้นแรก ตรวจสอบว่าพอร์ตนำร่องไม่ได้รับแรงดันโดยไม่ตั้งใจเพื่อเปิดวาล์ว ท่อนำร่องที่เชื่อมต่อข้ามหรือวาล์วกำหนดทิศทางที่รั่วสามารถใช้แรงดันเพียงพอในการเปิด Z2S 10 แม้ว่าคุณจะคาดหวังให้มีสิ่งกีดขวางก็ตาม
ตรวจสอบการปนเปื้อนในน้ำมันไฮดรอลิกโดยการเก็บตัวอย่างน้ำมันและวิเคราะห์จำนวนอนุภาค แม้แต่อนุภาคละเอียดที่มองไม่เห็นด้วยตาเปล่าก็สามารถป้องกันการปิดผนึกที่เหมาะสมได้ หากระดับการปนเปื้อนเกินข้อกำหนด ISO 4406 20/18/15 ให้ทำความสะอาดหรือเปลี่ยนตัวกรองระบบ และพิจารณาเพิ่มการกรองที่ละเอียดยิ่งขึ้นที่ต้นทางของ Z2S 10
ตรวจสอบรูปแบบการรั่วไหลภายนอกอย่างระมัดระวัง รอยรั่วรอบๆ ร่องโอริงบ่งชี้ว่าซีลเสียหาย แรงบิดของโบลต์ไม่เหมาะสม หรือพื้นผิวยึดบิดเบี้ยว การซึมของน้ำมันจากตัววาล์วบ่งบอกถึงความเสียหายภายในที่ต้องเปลี่ยนวาล์วทั้งหมด อย่าพยายามซ่อมแซมส่วนประกอบภายในภาคสนาม เนื่องจากความแม่นยำที่ต้องการนั้นเกินความสามารถของศูนย์บริการทั่วไป
หาก Z2S 10 ไม่คลายเมื่อคุณใช้แรงดันนำร่อง ให้วัดแรงดันจริงที่พอร์ตนำร่อง X และ Y ระหว่างการทำงาน คุณต้องมีแรงดันเกินข้อกำหนดแรงดันในการแตกร้าวบวกกับแรงเสียดทานในช่องนำร่อง แรงดันนำร่องไม่เพียงพอเป็นสาเหตุที่พบบ่อยที่สุดของความล้มเหลวในการปลดปล่อย ตรวจสอบแนวนำร่องอุดตัน ทางเดินนำร่องเล็กเกินไป หรือมีแรงดันจากวาล์วควบคุมทิศทางไม่เพียงพอ
เสียงที่ผิดปกติจาก Check Valve Sandwich Plate Z2S 10 ระหว่างการทำงานมักจะบ่งบอกถึงการเกิดโพรงอากาศหรือการกักเก็บอากาศ ตรวจสอบว่าการเชื่อมต่อถังของคุณรักษาระดับน้ำมันที่เหมาะสม และท่อดูดไม่นำอากาศเข้าไป ความเสียหายจากการเกิดโพรงอากาศสามารถทำลายบ่าวาล์วและพื้นผิวก้านวาล์วได้อย่างรวดเร็ว โดยต้องเปลี่ยนใหม่ทั้งหมด
การพัฒนาในอนาคต
การออกแบบระบบไฮดรอลิกยังคงมุ่งไปสู่ความสามารถในการติดตามและวินิจฉัยที่ดียิ่งขึ้น ในขณะที่เช็ควาล์วแซนด์วิชเพลท Z2S 10 พื้นฐานยังคงเป็นส่วนประกอบทางกลเพียงอย่างเดียว ระบบสมัยใหม่ได้รวมเซ็นเซอร์ความดันและทรานสดิวเซอร์ตำแหน่งเข้ากับท่อร่วมวาล์วเพิ่มมากขึ้น เซ็นเซอร์เหล่านี้ให้ข้อเสนอแนะแบบเรียลไทม์เกี่ยวกับการทำงานของวาล์วและสุขภาพของระบบโดยไม่ต้องมีการปรับเปลี่ยน Z2S 10 เอง
การเปลี่ยนไปใช้ระบบไฟฟ้า-ไฮดรอลิกทำให้เกิดการใช้งานใหม่สำหรับเช็ควาล์วที่ควบคุมโดยนักบิน แอคชูเอเตอร์ไฟฟ้าจัดการตำแหน่งที่แม่นยำ ในขณะที่วงจรไฮดรอลิกให้การสำรองแรงสูงและ Z2S 10 จะยึดตำแหน่งไฮดรอลิกระหว่างที่ไฟฟ้าขัดข้อง ความสัมพันธ์เสริมนี้ขยายกรณีการใช้งานสำหรับเช็ควาล์วขนาดกะทัดรัดในระบบพลังงานไฮบริด
กฎระเบียบด้านสิ่งแวดล้อมทำให้เกิดการเปลี่ยนแปลงในสูตรน้ำมันไฮดรอลิก น้ำมันที่ย่อยสลายได้ทางชีวภาพและทางเลือกอื่นที่มีความเป็นพิษต่ำได้รับส่วนแบ่งการตลาด โดยเฉพาะอย่างยิ่งในอุปกรณ์เคลื่อนที่และสถานที่ที่มีความอ่อนไหวต่อสิ่งแวดล้อม ข้อมูลจำเพาะของ Z2S 10 ในอนาคตอาจรวมถึงวัสดุซีลที่ได้รับการปรับแต่งเป็นพิเศษสำหรับของเหลวประเภทใหม่เหล่านี้ นอกเหนือจากตัวเลือก NBR และ FKM ในปัจจุบัน
การย่อส่วนยังคงดำเนินต่อไปในระบบไฮดรอลิกเคลื่อนที่เนื่องจากผู้ผลิตอุปกรณ์ต้องการการลดน้ำหนักและปรับปรุงประสิทธิภาพ Z2S 10 รองรับการใช้งานขนาดกะทัดรัดได้ดีอยู่แล้ว แต่อาจมีรูปแบบที่เล็กกว่าสำหรับระบบไมโครไฮดรอลิกในหุ่นยนต์และอุปกรณ์การผลิตที่มีความแม่นยำ
ทำการเลือกของคุณ
การเลือกเช็ควาล์วแซนด์วิชเพลท Z2S 10 เริ่มต้นด้วยการคำนวณความต้องการการไหลสูงสุดของคุณ หากแอคชูเอเตอร์ของคุณต้องการมากกว่า 80 ลิตรต่อนาที รุ่น Z2S 16 หรือ Z2S 22 ที่ใหญ่กว่าจะเหมาะกับการใช้งานของคุณมากกว่า สำหรับการไหลที่ต่ำกว่า 80 ลิตรต่อนาที Z2S 10 ให้ประสิทธิภาพสูงสุดในแพ็คเกจขนาดกะทัดรัด
กำหนดแรงดันใช้งานสูงสุดของคุณต่อไป พิกัด 315 บาร์ของ Z2S 10 ใช้งานได้กับอุปกรณ์อุตสาหกรรมและอุปกรณ์เคลื่อนที่ส่วนใหญ่ หากระบบของคุณทำงานต่ำกว่า 150 บาร์ แสดงว่าคุณอยู่ในความสามารถของวาล์ว ระบบที่เข้าใกล้หรือเกิน 250 บาร์ต้องได้รับการดูแลอย่างระมัดระวังต่อส่วนประกอบของระบบทั้งหมด รวมถึงการกรองและการบำรุงรักษาซีลที่เหมาะสม
พิจารณาข้อจำกัดด้านพื้นที่ติดตั้งของคุณอย่างรอบคอบ แผ่นแซนด์วิช Z2S 10 เพิ่มความสูงซ้อน 25 มม. และซองโดยรวมมีขนาด 162 มม. x 57 มม. ตรวจสอบว่าพื้นที่ติดตั้งท่อร่วมหรือวาล์วของคุณรองรับขนาดเหล่านี้โดยมีระยะห่างเพียงพอสำหรับการเชื่อมต่อไฮดรอลิกและการเข้าถึงการบำรุงรักษา
ความเข้ากันได้ของของไหลเป็นตัวกำหนดการเลือกวัสดุซีล ซีล NBR มาตรฐานทำงานได้อย่างน่าเชื่อถือกับน้ำมันไฮดรอลิกจากปิโตรเลียมซึ่งถือเป็นการใช้งานทางอุตสาหกรรมและแบบเคลื่อนที่ส่วนใหญ่ ของเหลวฟอสเฟตเอสเตอร์ ระบบไฮดรอลิกสังเคราะห์ หรือน้ำมันที่ย่อยสลายได้ทางชีวภาพ ต้องใช้ซีล FKM ที่ระบุโดยเพิ่มการกำหนด V ให้กับหมายเลขชิ้นส่วนของคุณ
การพิจารณาเรื่องงบประมาณจะส่งผลต่อการเลือกส่วนประกอบ Bosch Rexroth ของแท้หรือทางเลือกอื่นที่เข้ากันได้ การใช้งานด้านความปลอดภัยที่สำคัญ ซึ่งวาล์วขัดข้องอาจทำให้เกิดการบาดเจ็บหรือความเสียหายต่อทรัพย์สินอย่างมีนัยสำคัญ ถือเป็นค่าพรีเมียมสำหรับอุปกรณ์ดั้งเดิม การใช้งานที่มีความต้องการน้อยกว่าอาจยอมรับทางเลือกอื่นที่มีการเพิ่มประสิทธิภาพด้านต้นทุนจากผู้ผลิตอย่าง Huade โดยไม่กระทบต่อความน่าเชื่อถือที่ยอมรับได้
เช็ควาล์วแซนด์วิชเพลท Z2S 10 มอบประสิทธิภาพที่ได้รับการพิสูจน์แล้วในการใช้งานไฮดรอลิกขนาดกะทัดรัด การผสมผสานระหว่างการปิดกั้นที่เชื่อถือได้ การปล่อยแบบนำร่อง และรูปแบบแผ่นแซนวิชประหยัดพื้นที่ ทำให้เหมาะสำหรับอุปกรณ์เคลื่อนที่ เครื่องจักรอุตสาหกรรม และระบบการผลิตเฉพาะทาง การทำความเข้าใจข้อกำหนด ข้อกำหนดในการติดตั้ง และความต้องการในการบำรุงรักษาจะช่วยให้คุณปรับใช้วาล์วนี้ในวงจรไฮดรอลิกของคุณได้อย่างมีประสิทธิภาพ
