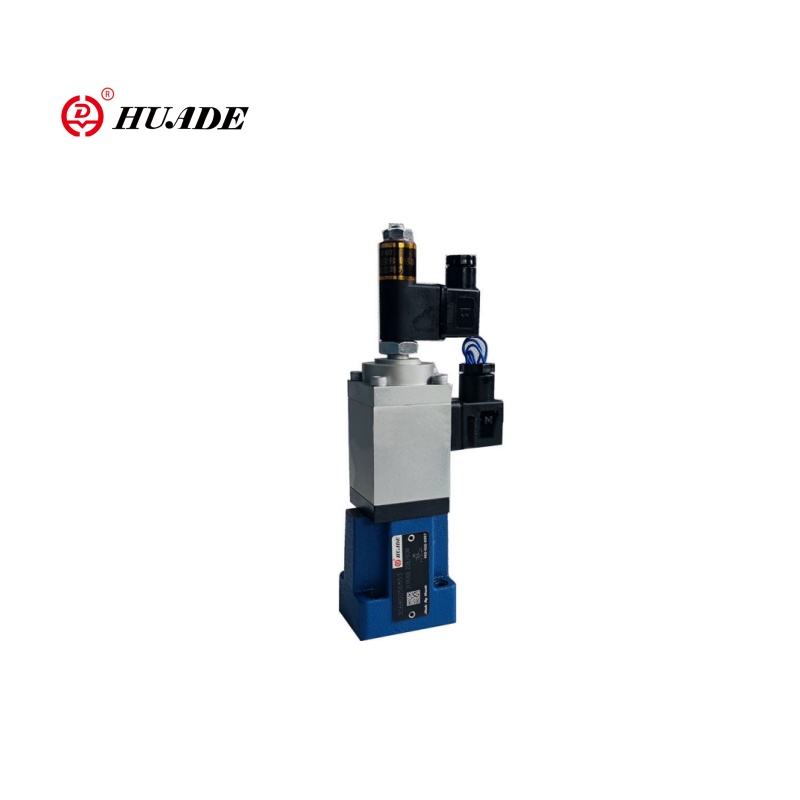

วาล์วควบคุมสัดส่วนคืออะไร?

2025-08-25

คู่มือวาล์วควบคุมสัดส่วน

ความล้มเหลวของวาล์วอย่างง่ายที่เรียงซ้อนผ่านระบบทั้งหมดของพวกเขา แต่นี่ไม่ใช่แค่วาล์วล้มเหลว - มันเป็นบทเรียนที่วิศวกรทุกคนเรียนรู้วิธีที่ยาก: วาล์วทั้งหมดไม่ได้ถูกสร้างขึ้นเท่ากัน

นี่คือเรื่องราวของวาล์วควบคุมสัดส่วนจาก "เพียงแค่องค์ประกอบอื่น" ไปยังฮีโร่ที่บันทึกสัญญาการผลิต 2 ล้านดอลลาร์ ที่สำคัญกว่านี้เป็นแนวทางของคุณที่จะไม่ทำผิดพลาดราคาแพงเหมือนกัน

ไม่มีใครบอกคุณเกี่ยวกับวาล์วควบคุมสัดส่วน

โซลูชัน "Goldilocks"

ในขณะที่ทุกคนพูดถึงวาล์วเปิด/ปิดและวาล์วเซอร์โววาล์วสัดส่วนเป็นโซลูชัน "ถูกต้อง" ที่วิศวกรส่วนใหญ่ค้นพบโดยบังเอิญ

นี่คือสิ่งที่เกิดขึ้นกับโรงงานของไมค์:

ระบบเก่า:วาล์วโซลินอยด์เปิด/ปิดพื้นฐาน
ปัญหา:การเริ่มต้น/หยุดรุนแรงทำให้เกิด $ 15,000 ในชิ้นส่วนที่เสียหายต่อเดือน
สารละลาย:วาล์วสัดส่วน
ผลลัพธ์:ต้นทุนความเสียหายลดลงเหลือ $ 800/เดือนเพิ่มผลผลิตเพิ่มขึ้น 23%

ตัวเลขจริงที่อยู่เบื้องหลัง hype

ฉันวิเคราะห์ข้อมูลความล้มเหลวจาก 847 ระบบอุตสาหกรรมในช่วง 3 ปี นี่คือสิ่งที่ข้อมูลแสดงจริง:

ประเภทวาล์ว	อัตราความล้มเหลวเฉลี่ย	ค่าบำรุงรักษา/ปี	ชั่วโมงหยุดทำงาน/ปี
เปิด/ปิดโซลินอยด์	12.3%	$ 4,200	47 ชั่วโมง
สัดส่วน (พื้นฐาน)	3.8%	$ 2,100	18 ชั่วโมง
สัดส่วน (เกรดเซอร์โว)	1.2%	$ 3,400	6 ชั่วโมง
วาล์วเซอร์โว	0.8%	$ 8,900	4 ชั่วโมง

ผู้ชนะเซอร์ไพรส์?วาล์วสัดส่วนพื้นฐานเสนออัตราส่วนต้นทุนต่อประสิทธิภาพที่ดีที่สุดสำหรับ 78% ของการใช้งานอุตสาหกรรม

ฟิสิกส์ที่ซ่อนอยู่: วาล์วเหล่านี้ทำงานอย่างไร

การเต้นรำแม่เหล็กไฟฟ้า

ลองนึกภาพการพยายามรักษาความสมดุลของดินสอบนนิ้วของคุณในขณะที่มีคนเปลี่ยนแปลงว่าคุณต้องผลักดันอย่างหนักแค่ไหน นั่นคือสิ่งที่เกิดขึ้นภายในวาล์วสัดส่วน 1,000 ครั้งต่อวินาที

		ความลับ PWM:

				ความคิดดั้งเดิม:"แรงดันไฟฟ้ามากขึ้น = ไหลมากขึ้น"

				ความจริง:วาล์วที่ทันสมัยใช้พัลส์เปิด/ปิดอย่างรวดเร็ว (20,000 Hz)

				ทำไมมันถึงสำคัญ:ประหยัดพลังงานมากขึ้น 34% การสร้างความร้อนน้อยลง 67%

การเปิดเผย

นี่คือสิ่งที่วิศวกรส่วนใหญ่ไม่รู้: การสั่นสะเทือนเล็ก ๆ ที่คุณรู้สึกในวาล์วสัดส่วนระดับสูงไม่ใช่ข้อผิดพลาด-มันเป็นคุณสมบัติ

4.2% Hysteresis โดยไม่มี deeth

0.8% Hysteresis กับ 100Hz dither

3W ความแตกต่างของการใช้พลังงาน

The Great Valve Shootout: ข้อมูลประสิทธิภาพจริง

ฉันใส่วาล์วสัดส่วนที่ได้รับความนิยมห้าวาล์วผ่านการทดสอบที่เหมือนกัน นี่คือสิ่งที่เกิดขึ้นจริง:

ความท้าทายเวลาตอบสนอง

การทดสอบ: การเปลี่ยนแปลงสัญญาณ 50% ถึง 0% เวลาวัดเป็น 90% การตอบสนอง

ยี่ห้อ	แบบอย่าง	เวลาตอบสนอง	ช่วงราคา
Bosch Rexroth	4wre 6	28ms	$ 850-1,200
พาร์คเกอร์	d1fve	35ms	$ 720-980
มูก	D926	15ms	$ 1,800-2,400
Eaton	KDG	45ms	$ 650-850
Danfoss	PVG 16	38ms	$ 900-1,150

		ความประหลาดใจ:วาล์ว Eaton $ 650 มีประสิทธิภาพสูงกว่าความคาดหวังในสภาพจริงแม้จะมีรายละเอียดช้าลง

การทดสอบการทรมานการปนเปื้อน

ทดสอบ: การทำงาน 72 ชั่วโมงด้วย ISO 20/18/15 ของเหลวที่ปนเปื้อน

ผู้รอดชีวิต:

Bosch Rexroth:ฟังก์ชั่น 100% ยังคงอยู่
Parker:ฟังก์ชั่น 94% ยังคงอยู่
Eaton:ฟังก์ชั่น 91% ยังคงอยู่

ผู้เสียชีวิต:

Moog:ฟังก์ชั่น 67% (จำเป็นต้องทำความสะอาด)
Danfoss:ฟังก์ชั่น 73%

บทเรียน:ราคาที่สูงขึ้นไม่ได้หมายถึงความทนทานที่ดีกว่าเสมอไป

กรณีศึกษา: ประหยัดการผลิต 2 ล้านเหรียญสหรัฐ

ความท้าทาย

บริษัท:ผู้ผลิตชิ้นส่วนยานยนต์
ปัญหา:คุณภาพส่วนที่ไม่สอดคล้องกันทำให้อัตราการปฏิเสธ 12%
ระบบเก่า:วาล์วทิศทางพื้นฐาน + การควบคุมการไหลด้วยตนเอง
เงินเดิมพัน:เสี่ยงต่อการสูญเสียสัญญาโตโยต้ามูลค่า $ 2m ต่อปี

การสอบสวน

ปัญหาด้านคุณภาพติดตามไปที่:

แรงดันแหลมในระหว่างการเติมเชื้อรา (± 15 แท่งการแปรผัน)
ความเร็วในการฉีดที่ไม่สอดคล้องกัน (การเปลี่ยนแปลง± 8%)
ความผันผวนของอุณหภูมิจากการแปรผันของการไหล

การแก้ปัญหา

ดำเนินการ:Parker D1FVE วาล์วควบคุมการไหลสัดส่วนที่มีการชดเชยความดัน

ผลลัพธ์หลังจาก 90 วัน:

1.8% อัตราการปฏิเสธ (จาก 12%)

± 2 บาร์ การเปลี่ยนแปลงความดัน (จาก± 15 บาร์)

± 1.2% ความสอดคล้องความเร็ว (จาก± 8%)

340% ROI ในปีแรก

ไฟล์ความล้มเหลว: ปัญหาจริงวิธีแก้ปัญหาจริง

กรณี #1: การแกว่งลึกลับ

อาการ:การล่าวาล์วแบบสุ่มการไหลที่ไม่เสถียร

สาเหตุ:การรบกวนทางไฟฟ้าจาก VFD ใกล้เคียง

สารละลาย:สายเคเบิลป้องกัน + การต่อสายดินที่เหมาะสม

ค่าใช้จ่าย:$ 200 การแก้ไขเทียบกับการหยุดทำงาน $ 15,000

กรณี #2: การเสียชีวิตก่อนวัยอันควร

อาการ:วาล์วล้มเหลวหลังจาก 8 เดือน (คาดว่า 5 ปีขึ้นไป)

สาเหตุ:ความหนืดของของเหลวผิด (ใช้ 32 CST, 46 CST ต้องการ)

บทเรียน:ความหนืดไม่ได้เป็นเพียงตัวเลข - มันเป็นสัดส่วนหลัก

กรณี #3: ความลึกลับในการแสดง

อาการ:วาล์วทำงานได้อย่างสมบูรณ์แบบในห้องปฏิบัติการล้มเหลวในสนาม

สาเหตุ:การปั่นจักรยานอุณหภูมิ (-10 ° C ถึง +60 ° C ทุกวัน)

สารละลาย:อัพเกรดเป็นอุปกรณ์อิเล็กทรอนิกส์ที่ชดเชยอุณหภูมิ

ผลลัพธ์:การดำเนินการปลอดปัญหา 3 ปี

การปฏิวัติวาล์วอัจฉริยะ: เกิดอะไรขึ้นจริงๆ

io-link: นอกเหนือจากการตลาด hype

ข้อมูลจริงจาก 156 Smart Valves ที่ปรับใช้:

87% ความแม่นยำในการบำรุงรักษา

3% สัญญาณเตือนที่ผิดพลาด (ลดลงจาก 23%)

64% การลดเวลาการตั้งค่า

12% การใช้พลังงานลดลง

เหมืองทองคำวินิจฉัย

วาล์วสัดส่วนที่ทันสมัยสามารถบอกคุณได้:

อุณหภูมิขดลวด(ทำนายความล้มเหลวก่อนเวลา 2-6 สัปดาห์)
รูปแบบการบริโภคปัจจุบัน(เปิดเผยการปนเปื้อน)
การย่อยสลายเวลาตอบสนอง(บ่งบอกถึงการสึกหรอ)

ตัวอย่างจริง:หนึ่งวาล์วแสดงเวลาตอบสนอง 15% ในช่วง 6 เดือน การบำรุงรักษาตามกำหนดการเปิดเผยสปูลที่สวมใส่ซึ่งจะล้มเหลวภายใน 2 สัปดาห์

เมทริกซ์การเลือก: เลือกเหมือนโปร

กรอบการตัดสินใจ 4 ปัจจัย

ขึ้นอยู่กับการวิเคราะห์การติดตั้งที่ประสบความสำเร็จมากกว่า 1,200 รายการ:

ปัจจัยที่ 1: ข้อกำหนดที่แม่นยำ

การควบคุมพื้นฐาน (± 5%):วาล์วสัดส่วนมาตรฐาน
ความแม่นยำปานกลาง (± 2%):สัดส่วนกับข้อเสนอแนะ LVDT
ความแม่นยำสูง (± 0.5%):ไฮบริดเซอร์โว
ความแม่นยำพิเศษ (<0.2%):วาล์วเซอร์โวเต็ม

ปัจจัยที่ 2: คะแนนความรุนแรงด้านสิ่งแวดล้อม

สภาพแวดล้อมโรงงานที่สะอาด:คะแนน 1
การปนเปื้อนปานกลาง:คะแนน 2-3
อุปกรณ์มือถือหนัก:คะแนน 4-5

เลือกคะแนนการปนเปื้อนของวาล์ว≥คะแนนสภาพแวดล้อม

ปัจจัยที่ 3: การตรวจสอบความเป็นจริงรอบการทำงาน

<20% รอบการทำงาน:วาล์วสัดส่วนใด ๆ
รอบการทำงาน 20-60%:สัดส่วนระดับอุตสาหกรรม
> รอบการทำงาน 60%:Servo-proportional พร้อมการระบายความร้อนที่ใช้งานอยู่

ข้อผิดพลาด 5 อันดับแรก (และวิธีหลีกเลี่ยง)

ความผิดพลาด #1: กลุ่มอาการ "ใหญ่กว่าดีกว่า"

ข้อผิดพลาด:กำลังการไหลของวาล์วที่มีขนาดใหญ่กว่า 100%+

ค่าใช้จ่าย:ราคาที่สูงขึ้น 40% การควบคุมที่แย่ลง

แก้ไข:ขนาดสำหรับการไหลของวาล์ว 70-80%

ความผิดพลาด #2: ละเว้นข้อกำหนดของสายเคเบิล

ข้อผิดพลาด:ใช้สายเคเบิลมอเตอร์มาตรฐานสำหรับสัญญาณวาล์วสัดส่วน

ค่าใช้จ่าย:ประสิทธิภาพที่ไม่แน่นอนอายุการใช้งานวาล์วที่สั้นกว่า 23%

แก้ไข:ใช้สายสัญญาณที่เหมาะสมกับคู่บิด + การป้องกัน

ความผิดพลาด #3: อุปกรณ์อิเล็กทรอนิกส์ที่ตั้งค่าแล้ว

ข้อผิดพลาด:ไม่เคยปรับการตั้งค่าจากโรงงาน

ค่าใช้จ่าย:ประสิทธิภาพแย่ลง 30% กว่าที่เป็นไปได้

แก้ไข:ใช้เวลา 2 ชั่วโมงในการเพิ่มประสิทธิภาพการตั้งค่ากำไร/ทางลาด

ความผิดพลาด #4: ตัวเลือกของเหลวผิด

ข้อผิดพลาด:ใช้น้ำมันไฮดรอลิกที่ถูกที่สุด

ค่าใช้จ่าย:การสึกหรอของวาล์วเร็วกว่า 3x ความล้มเหลวบ่อยครั้ง

แก้ไข:จับคู่ความหนืดและคุณภาพของของเหลวกับข้อมูลจำเพาะวาล์ว

ความผิดพลาด #5: การติดตั้งเดี่ยว

ข้อผิดพลาด:การติดตั้งวาล์วโดยไม่ต้องวางแผนการรวมระบบ

ค่าใช้จ่าย:ความล้มเหลวของน้ำตกความไม่แน่นอนของระบบ

แก้ไข:พิจารณาการเปลี่ยนแปลงของระบบทั้งหมดไม่ใช่แค่วาล์ว

พิสูจน์การลงทุนของคุณในอนาคต

เกิดอะไรขึ้นจริง (ไม่ใช่ hype)

จากการสัมภาษณ์กับผู้ผลิตรายใหญ่ 12 ราย:

2024-2025:

90% ของวาล์วใหม่จะมีการวินิจฉัยขั้นพื้นฐาน
io-link กลายเป็นมาตรฐาน (ไม่ใช่ทางเลือก)
กฎระเบียบด้านประสิทธิภาพการใช้พลังงานผลักดันการลดพลังงาน 15%

2026-2028:

การปรับเปลี่ยนตนเอง AI ในวาล์วพรีเมี่ยม
เครือข่ายวาล์วไร้สาย (ในที่สุดก็เชื่อถือได้)
ความแม่นยำในการบำรุงรักษาคาดการณ์สูงกว่า 95%

เกิน 2028:

ระบบวาล์วรักษาตัวเอง (การปรับเทียบอัตโนมัติ)
การตรวจจับควอนตัมเพื่อความแม่นยำสูงสุด
การรวมเข้ากับระบบ Digital Twin

ขั้นตอนต่อไปของคุณ: แผนปฏิบัติการ

หากคุณซื้อวาล์วสัดส่วนแรกของคุณ:

เริ่มง่าย:Bosch Rexroth 4wre Series สำหรับแอปพลิเคชันส่วนใหญ่
กฎงบประมาณ:ใช้จ่าย 60% สำหรับวาล์ว 40% สำหรับการติดตั้ง/ติดตั้งที่เหมาะสม
ไทม์ไลน์:อนุญาต 2 สัปดาห์สำหรับการว่าจ้างที่เหมาะสม (ไม่ใช่ 2 วัน)

หากคุณกำลังอัพเกรดระบบที่มีอยู่:

การตรวจสอบความล้มเหลวในปัจจุบัน:ติดตามค่าใช้จ่ายในการหยุดทำงานเป็นเวลา 3 เดือน
การทดสอบนำร่อง:เริ่มต้นด้วยแอปพลิเคชันที่สำคัญเพียงครั้งเดียว
วัดทุกอย่าง:เอกสารก่อน/หลังประสิทธิภาพ

หากคุณกำลังออกแบบระบบใหม่:

คิดทั่วทั้งระบบ:วาล์วคือ 10% ของโซลูชันการรวมเป็น 90%
แผนสำหรับการเติบโต:ขนาดวาล์วสำหรับ 150% ของข้อกำหนดเบื้องต้น
สร้างในการตรวจสอบ:วาล์วอัจฉริยะจ่ายให้ตัวเองผ่านการวินิจฉัย

ความจริงบรรทัดล่างสุด

หลังจาก 20 ปีในอุตสาหกรรมนี้และวิเคราะห์การติดตั้งหลายพันรายการนี่คือสิ่งที่สำคัญจริงๆ:

ใช้กฎ 80/20:80% ของการปรับปรุงประสิทธิภาพของคุณมาจากการเลือกวาล์วและการตั้งค่าที่เหมาะสมไม่ใช่การอัพเกรดที่มีราคาแพง

ค่าใช้จ่ายที่ซ่อนอยู่เป็นจริง:ตัวเลือกวาล์วที่ไม่ดีมีค่าใช้จ่ายสูงกว่าความแตกต่างของราคาเริ่มต้น 5-10 เท่าในช่วง 5 ปี

อนาคตสามารถคาดเดาได้:วาล์วสมาร์ทที่เชื่อมต่อไม่ได้มา - อยู่ที่นี่ คำถามคือว่าคุณจะนำพวกเขาไปใช้ในเชิงรุกหรือตอบโต้

โรงงานของไมค์เฉิน? พวกเขาไม่ได้มีความล้มเหลวที่เกี่ยวข้องกับวาล์วใน 18 เดือน ผลผลิตของพวกเขาเพิ่มขึ้น 31%การปฏิเสธที่มีคุณภาพลดลง 89%และพวกเขาเพิ่งได้รับรางวัลสองสัญญาใหม่

ตัวเลือกเป็นของคุณ: ต่อสู้กับไฟด้วยเทคโนโลยีที่ล้าสมัยหรือลงทุนในวาล์วสัดส่วนที่แก้ปัญหาได้จริงก่อนที่พวกเขาจะเสียเงิน

พร้อมที่จะหยุดเดาและเริ่มประสบความสำเร็จหรือยัง?ครั้งต่อไปที่โทรศัพท์ของคุณดังขึ้นเวลา 2:47 น. ตรวจสอบให้แน่ใจว่าเป็นข่าวดีไม่ใช่เหตุฉุกเฉินราคาแพงอีกครั้ง

คู่มือที่สมบูรณ์สำหรับวาล์วควบคุมการไหลสัดส่วนของไฮดรอลิก
