ลองนึกภาพว่าคุณเป็นวงออเคสตรา คุณไม่เพียง แต่บอกให้นักดนตรีเล่น "ดัง" หรือ "เงียบ" - คุณให้ท่าทางมือที่บอบบางซึ่งพูดว่า วาล์วสัดส่วนไฮดรอลิกเป็นเหมือนตัวนำสำหรับของเหลวไฮดรอลิกให้การควบคุมตัวแปรอย่างไม่สิ้นสุดแทนที่จะเป็นเพียง "เปิด" หรือ "ปิด"
การเปรียบเทียบร้านกาแฟ
ลองนึกถึงวาล์วสัดส่วนเช่นเครื่องเอสเพรสโซ่ที่ร้านกาแฟที่คุณชื่นชอบ บาริสต้าไม่เพียง แต่พลิกสวิตช์เพื่อให้ได้เอสเพรสโซ่ที่สมบูรณ์แบบเท่านั้น - พวกเขาค่อยๆเพิ่มความดันควบคุมอัตราการไหลอย่างระมัดระวังและทำการปรับเวลาเรียลไทม์ตามวิธีการสกัดกาแฟ ในทำนองเดียวกันวาล์วสัดส่วนจะปรับตำแหน่งอย่างต่อเนื่องตามข้อเสนอแนะทางไฟฟ้าเพื่อส่งพลังงานไฮดรอลิกในปริมาณที่เหมาะสม

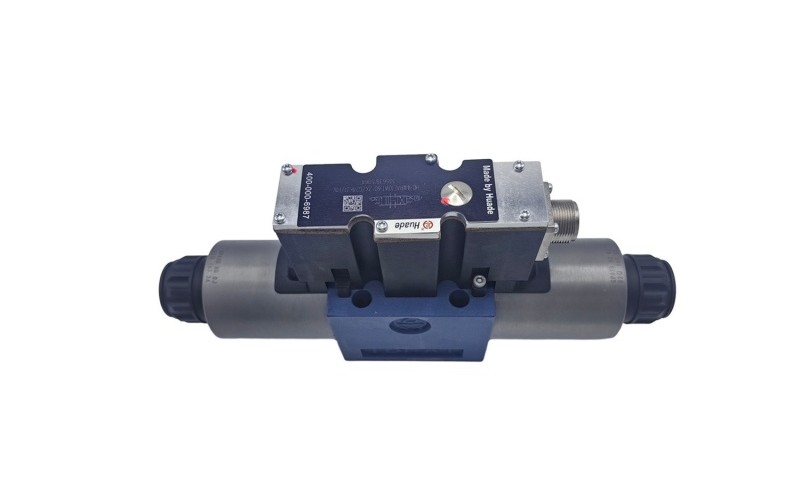

วาล์วสัดส่วนไฮดรอลิกทำงานอย่างไร? การเดินทางทีละขั้นตอน
มาติดตามการเดินทางของการควบคุมจากสัญญาณไฟฟ้าไปจนถึงการดำเนินการไฮดรอลิกที่แม่นยำ:
1ศูนย์บัญชาการ (สัญญาณควบคุม)
PLC (ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้) หรือระบบควบคุมอื่น ๆ ส่งสัญญาณไฟฟ้า-โดยทั่วไปแล้ว 0-10 โวลต์ 4-20 มิลลิแอมป์หรือแม้แต่คำสั่งดิจิตอลผ่านเครือข่ายอุตสาหกรรมเช่น Canbus หรือ Ethernet
2นักแปล (โซลินอยด์สัดส่วน)
โซลินอยด์สัดส่วนของวาล์วทำหน้าที่เหมือนนักแปลแปลงพลังงานไฟฟ้าเป็นแรงทางกล ซึ่งแตกต่างจากโซลินอยด์ทั่วไปที่เป็น "พลังงาน" หรือ "de-energized" โซลินอยด์สัดส่วนสร้างแรงที่เป็นสัดส่วนโดยตรงกับความแรงของสัญญาณอินพุต
3ผู้เสนอญัตติที่แม่นยำ (สปูลวาล์ว)
แรงทางกลนี้ผลักสปูลวาล์ว - ส่วนประกอบทรงกระบอกที่มีการกลึงอย่างแม่นยำ - ไปยังตำแหน่งที่แน่นอน เมื่อสปูลเคลื่อนที่มันจะเปิดช่องเปิดที่แตกต่างกัน (เรียกว่าพอร์ต) ที่ควบคุมการไหลของของไหล
4วงจรป้อนกลับอัจฉริยะ (เซ็นเซอร์ LVDT)
วาล์วสัดส่วนขั้นสูงรวมถึง LVDT (หม้อแปลงอนุพันธ์ตัวแปรเชิงเส้น) ที่ตรวจสอบตำแหน่งสปูลอย่างต่อเนื่อง สิ่งนี้จะสร้างระบบวงปิดที่แก้ไขโดยอัตโนมัติสำหรับการรบกวนภายนอกการเปลี่ยนแปลงอุณหภูมิและการสึกหรอ
ตัวอย่างโลกจริง: การควบคุมแขนขุด
เมื่อผู้ให้บริการรถขุดเคลื่อนย้ายจอยสติ๊กไปครึ่งทางวาล์วสัดส่วนจะได้รับสัญญาณ 50% สปูลเคลื่อนที่ไปยังตำแหน่งที่ช่วยให้การไหลสูงสุดครึ่งหนึ่งไปยังกระบอกสูบไฮดรอลิกทำให้การเคลื่อนไหวของแขนควบคุมอย่างราบรื่นและควบคุมด้วยความเร็วครึ่งหนึ่ง
วาล์วสัดส่วนกับวาล์วเซอร์โวเทียบกับวาล์วเปิด/ปิด: การเปรียบเทียบขั้นสูงสุด
การทำความเข้าใจความแตกต่างระหว่างประเภทวาล์วเป็นสิ่งสำคัญสำหรับการเลือกที่ถูกต้อง:
| คุณสมบัติ | เปิด/ปิดวาล์ว | วาล์วสัดส่วน | วาล์วเซอร์โว |
|---|---|---|---|
| ประเภทควบคุม | ไบนารี (เปิด/ปิด) | การวางตำแหน่งอนันต์ | การวางตำแหน่งที่มีความแม่นยำเป็นพิเศษ |
| เวลาตอบสนอง | 10-100 มิลลิวินาที | 5-50 มิลลิวินาที | 1-10 มิลลิวินาที |
| ความแม่นยำ | ± 5-10% | ± 1-3% | ± 0.1-0.5% |
| ค่าใช้จ่าย | $ 50-500 | $ 500-5,000 | $ 2,000-20,000 |
| แอปพลิเคชันทั่วไป | การควบคุมเปิด/ปิดง่าย | ระบบอัตโนมัติทั่วไป | ระบบที่มีความแม่นยำสูง |
| การซ่อมบำรุง | ต่ำ | ปานกลาง | สูง |
| ความไวต่อการปนเปื้อน | ต่ำ | ปานกลาง | สูงมาก |
| ประสิทธิภาพการใช้พลังงาน | ยากจน | ดี | ยอดเยี่ยม |
เมื่อใดควรเลือกแต่ละประเภท
เลือกวาล์วเปิด/ปิดเมื่อ:
การควบคุมการเริ่มต้น/หยุดอย่างง่ายนั้นเพียงพอ•งบประมาณแน่นมาก•สภาพแวดล้อมการปนเปื้อนสูง•ทรัพยากรการบำรุงรักษามี จำกัด
เลือกวาล์วสัดส่วนเมื่อ:
คุณต้องมีการควบคุมความเร็ว/ความดันแปรผัน•เรื่องประสิทธิภาพการใช้พลังงาน•การทำงานที่ราบรื่นเป็นสิ่งสำคัญ•จำเป็นต้องมีความแม่นยำในระดับปานกลาง
เลือกวาล์วเซอร์โวเมื่อ:
ความแม่นยำสูงเป็นพิเศษเป็นสิ่งสำคัญ•จำเป็นต้องมีการตอบสนองที่รวดเร็วมาก•งบประมาณอนุญาตให้มีประสิทธิภาพพรีเมี่ยม•สภาพแวดล้อมที่สะอาดสามารถรักษาได้
ประเภทของวาล์วสัดส่วนไฮดรอลิก: ค้นหาการจับคู่ที่สมบูรณ์แบบของคุณ
โดยฟังก์ชั่น: สามหมวดหมู่หลัก

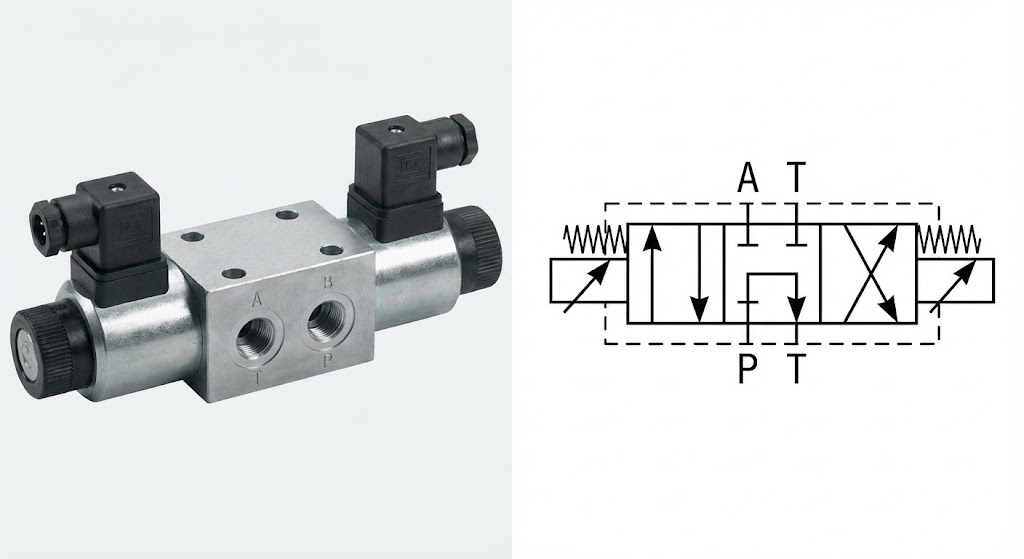

1. วาล์วควบคุมทิศทางตามสัดส่วน
พวกเขาทำอะไร:ควบคุมทั้งทิศทางและความเร็วของแอคทูเอเตอร์ไฮดรอลิก
คิดว่ามันเป็น:ตัวควบคุมการจราจรอัจฉริยะที่ไม่เพียง แต่กำกับการรับส่งข้อมูล แต่ยังควบคุมการ จำกัด ความเร็ว
โมเดลทั่วไป:Bosch Rexroth 4WRA Series, Parker D1FB Series
ดีที่สุดสำหรับ:เครื่องมือเครื่องจักร, การฉีดขึ้นรูป, ระบบอัตโนมัติทั่วไป

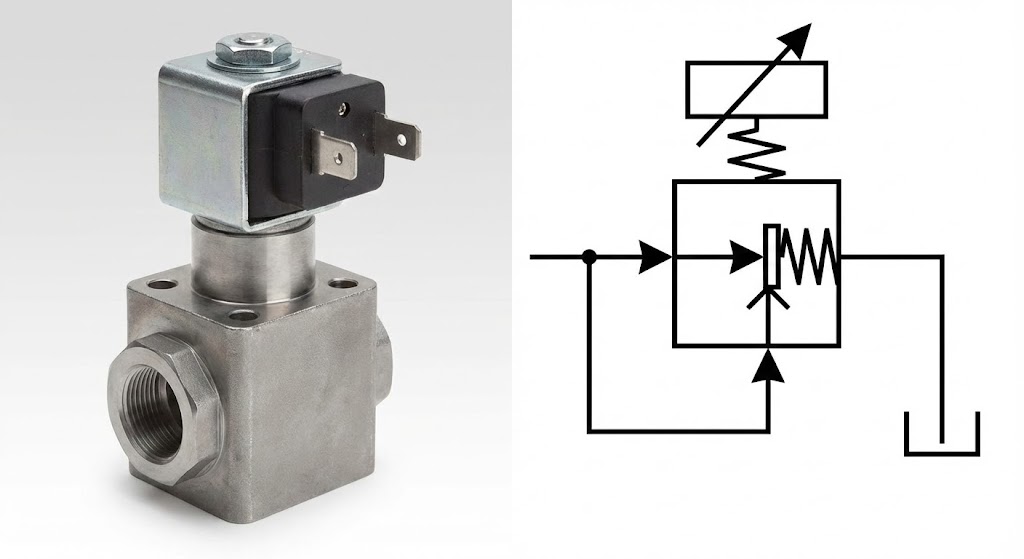

2. วาล์วควบคุมความดันตามสัดส่วน
พวกเขาทำอะไร:รักษาความดันของระบบที่แม่นยำโดยไม่คำนึงถึงความต้องการการไหล
คิดว่ามันเป็น:ตัวควบคุมแรงดันน้ำอัจฉริยะที่ทำให้ความดันอาบน้ำสมบูรณ์แบบแม้ว่าจะมีคนเปิดเครื่องล้างจาน
ประเภท:การบรรเทาความดัน, การลดแรงดัน, วาล์วลำดับความดัน
ดีที่สุดสำหรับ:กดการดำเนินการระบบหนีบการทดสอบความดัน

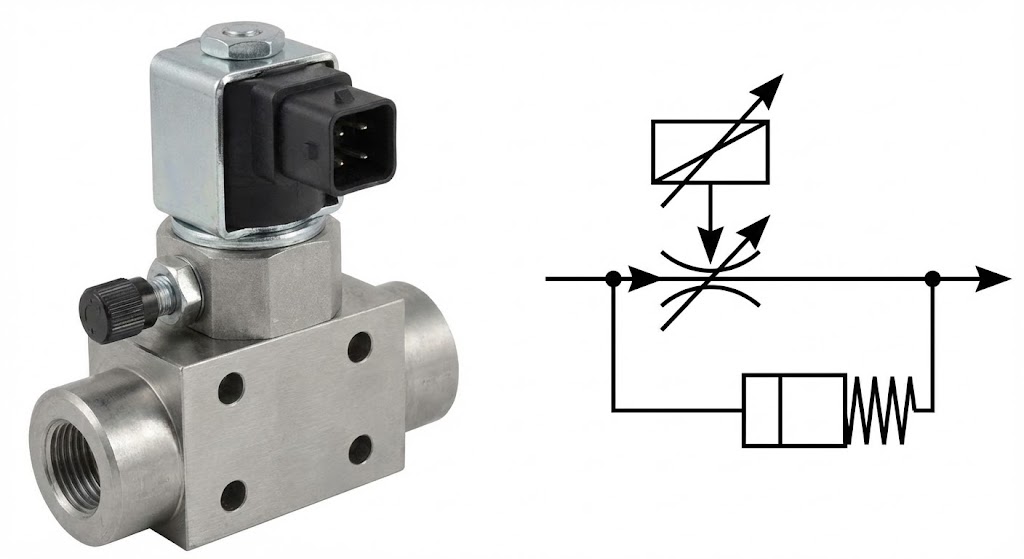

3. วาล์วควบคุมการไหลตามสัดส่วน
พวกเขาทำอะไร:รักษาอัตราการไหลที่แน่นอนโดยไม่ขึ้นกับการเปลี่ยนแปลงแรงดัน
คิดว่ามันเป็น:ระบบควบคุมความเร็วคงที่สำหรับการไหลของไฮดรอลิก
มักจะรวมถึง:เครื่องชดเชยแรงดันสำหรับการควบคุมที่ไม่ขึ้นกับโหลด
ดีที่สุดสำหรับ:การควบคุมความเร็วการดำเนินการแบบซิงโครไนซ์แอปพลิเคชันการวัดแสง
โดยการก่อสร้าง: ทำความเข้าใจกับกลไก
วาล์วสัดส่วนที่ออกฤทธิ์โดยตรง
•แม่เหล็กไฟฟ้าเคลื่อนย้ายสปูลหลักโดยตรง
•การก่อสร้างที่ง่ายขึ้นต้นทุนที่ต่ำลง
•โดยทั่วไปอัตราการไหลสูงถึง 100 gpm
•คะแนนความดันสูงถึง 3,000 psi
•เหมาะสำหรับ: แอปพลิเคชันขนาดกลางที่มีความต้องการประสิทธิภาพปานกลาง

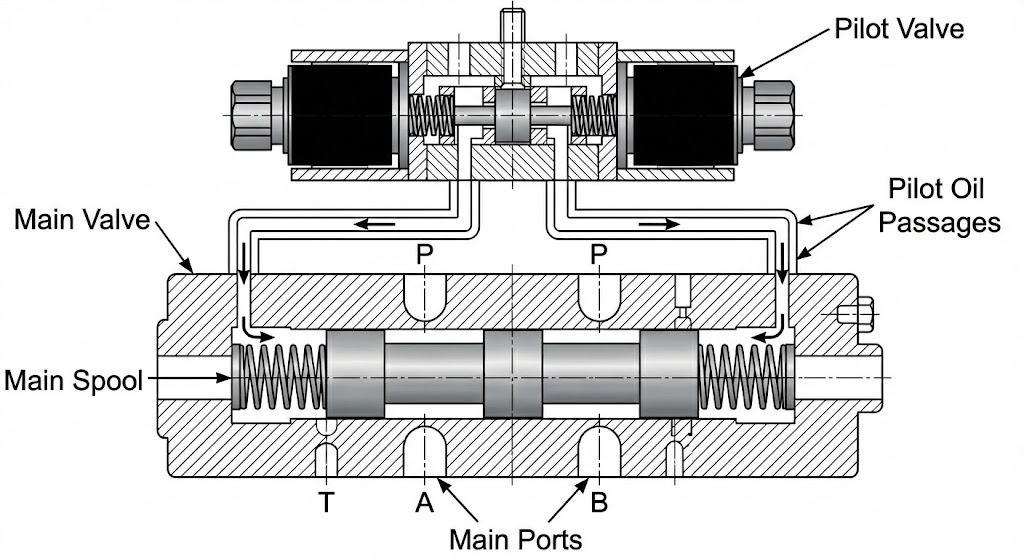

วาล์วสัดส่วนที่ดำเนินการโดยนักบิน
•วาล์วนักบินขนาดเล็กควบคุมการทำงานของวาล์วหลัก
•ความสามารถในการไหลและแรงดันที่สูงขึ้น
•อัตราการไหลสูงถึง 500+ gpm
•คะแนนความดันสูงถึง 5,000+ psi
•เหมาะสำหรับ: ระบบอุตสาหกรรมขนาดใหญ่และอุปกรณ์มือถือ
ลักษณะประสิทธิภาพที่สำคัญ: การดำน้ำลึกทางเทคนิค
ทำความเข้าใจกับความสัมพันธ์ของสัญญาณสู่ไหล
หัวใจของประสิทธิภาพวาล์วสัดส่วนอยู่ในความแม่นยำของการแปลงสัญญาณไฟฟ้าเป็นเอาต์พุตไฮดรอลิก นี่คือข้อกำหนดที่สำคัญหมายถึง:
ความเป็นเส้นตรง (± 0.5% ถึง± 3%)
ลองนึกภาพการวาดเส้นตรงบนกระดาษกราฟ ความเป็นเส้นตรงวัดว่าประสิทธิภาพที่แท้จริงของวาล์วของคุณใกล้เคียงกับเส้นตรงที่สมบูรณ์แบบนั้น ความเป็นเส้นตรงที่ดีขึ้นหมายถึงการควบคุมที่คาดเดาได้มากขึ้น
Hysteresis (± 0.5% ถึง± 5%)
สิ่งนี้จะวัดความแตกต่างในเอาต์พุตเมื่อคุณเข้าใกล้ setpoint เดียวกันจากทิศทางที่แตกต่างกัน คิดว่ามันเหมือนกับการเล่นในพวงมาลัย - hysteresis น้อยลงหมายถึงการควบคุมที่แม่นยำยิ่งขึ้น
ความสามารถในการทำซ้ำ (± 0.1% ถึง± 2%)
วาล์วดำเนินการเดียวกันอย่างสม่ำเสมอ? นี่เป็นเหมือนการขอให้นักบาสเก็ตบอลทำการโยนฟรี - การทำซ้ำที่ดีขึ้นหมายถึงประสิทธิภาพที่เชื่อถือได้มากขึ้น
เวลาตอบสนอง (5-100 มิลลิวินาที)
วาล์วตอบสนองต่อการเปลี่ยนแปลงสัญญาณเร็วแค่ไหน? สำหรับแอปพลิเคชันแบบไดนามิกการตอบสนองที่เร็วขึ้นจะช่วยป้องกันความไม่แน่นอนของระบบและปรับปรุงประสิทธิภาพ
คณิตศาสตร์ที่อยู่เบื้องหลังเวทมนตร์: สมการการไหล
สมการการไหลพื้นฐานสำหรับวาล์วสัดส่วนคือ:
Q = CD × A ×√ (2DP/P)
ที่ไหน:
Q = อัตราการไหล
CD = สัมประสิทธิ์การปลดปล่อย
A = พื้นที่เปิดวาล์ว (ควบคุมโดยตำแหน่งสปูล)
ΔP = ความแตกต่างของความดันข้ามวาล์ว
ρ = ความหนาแน่นของของไหล
สมการนี้แสดงให้เห็นว่าทำไมวาล์วสัดส่วนจึงมีประสิทธิภาพ: โดยการควบคุมพื้นที่ (a) อย่างแม่นยำพวกเขาให้การควบคุมการไหลที่แม่นยำโดยไม่คำนึงถึงความแปรปรวนของความดัน
เรื่องราวความสำเร็จในโลกแห่งความเป็นจริง: แอปพลิเคชันที่เปลี่ยนแปลงอุตสาหกรรม
กรณีศึกษา 1: การปฏิวัติการขึ้นรูปฉีด
ความท้าทาย:ผู้ผลิตชิ้นส่วนยานยนต์กำลังดิ้นรนกับการฉีดพลาสติกที่ไม่สอดคล้องกันทำให้อัตราการเศษ 20% และข้อร้องเรียนของลูกค้า
วิธีแก้ปัญหา:การใช้วาล์ว Moog D941 สัดส่วนสำหรับความเร็วในการฉีดและการควบคุมความดัน
กระบวนการ:
•เฟสความเร็ว: วาล์วให้การฉีดที่รวดเร็วควบคุมเพื่อเติม 95% ของแม่พิมพ์
•แพ็ค/เฟสคง
•เฟสการกู้คืน: การหมุนสกรูควบคุมสำหรับการเตรียมช็อตถัดไป
กรณีศึกษา 2: ความแม่นยำของอุปกรณ์มือถือ
ความท้าทาย:ลูกค้าของผู้ผลิตปั้นจั่นบ่นเกี่ยวกับการเคลื่อนไหวของภาระกระตุกทำให้เกิดความกังวลด้านความปลอดภัยและการสูญเสียผลผลิต
วิธีแก้ปัญหา:Danfoss PVG 48 ระบบวาล์วสัดส่วนพร้อมจอยสติ๊กอิเล็กทรอนิกส์
การเปลี่ยนแปลง:
•ก่อนหน้า: การควบคุมวาล์วไบนารีทำให้เกิดการเริ่ม/หยุดอย่างฉับพลัน
•หลังจาก: อินพุตการจับคู่การเร่งความเร็ว/การเร่งความเร็วที่ราบรื่น
•คุณสมบัติขั้นสูง: การตรวจจับโหลดเพื่อประสิทธิภาพการใช้พลังงานการควบคุมทางอิเล็กทรอนิกส์สำหรับการวางตำแหน่งที่แม่นยำ
กรณีศึกษา 3: ความแม่นยำของโรงงานเหล็ก
ความท้าทาย:โรงงานกลิ้งเหล็กจำเป็นต้องมีการควบคุมแรงดันที่แม่นยำสำหรับความหนาของผลิตภัณฑ์ที่สอดคล้องกัน (± 0.01 มม. ทน)
วิธีแก้ปัญหา:ATOS DPZO วาล์วความดันสัดส่วนที่มีการควบคุมความคิดเห็นแบบบูรณาการ
นวัตกรรม:
•การวัดความหนาแบบเรียลไทม์ฟีดกลับสู่การควบคุมวาล์ว
•การปรับความดันอัตโนมัติชดเชยการเปลี่ยนแปลงของวัสดุ
•การควบคุมวงปิดยังคงใช้แรงที่สอดคล้องกันแม้จะมีการเปลี่ยนแปลงความเร็ว
การเลือกวาล์วสัดส่วนที่เหมาะสม: คู่มือการเลือกของคุณ
ขั้นตอนที่ 1: กำหนดข้อกำหนดของระบบของคุณ
รายการตรวจสอบข้อมูลจำเพาะประสิทธิภาพ:
•ความดันระบบสูงสุด: _____ psi
•อัตราการไหลที่ต้องการ: _____ gpm
•ช่วงอุณหภูมิการทำงาน: _____ ถึง _____ ° F
•ข้อกำหนดเวลาตอบสนอง: _____ มิลลิวินาที
•ความแม่นยำที่จำเป็น: ± _____ %
•ประเภทสัญญาณควบคุม: แรงดัน / กระแส / ดิจิตอล
ขั้นตอนที่ 2: ข้อควรพิจารณาเฉพาะแอปพลิเคชัน
สำหรับการผลิต/การใช้งานอุตสาหกรรม:
•พิจารณาวาล์วด้วยอุปกรณ์อิเล็กทรอนิกส์แบบบูรณาการ (ซีรี่ส์ Bosch Rexroth 4WRA)
•มองหาความสามารถในการสื่อสาร FieldBus
•จัดลำดับความสำคัญความสามารถในการทำซ้ำและความมั่นคงในระยะยาว
สำหรับอุปกรณ์มือถือ:
•เลือกวาล์วที่ได้รับการจัดอันดับสำหรับการสั่นสะเทือนและช็อต (ซีรี่ส์ Danfoss PVG)
•พิจารณาข้อกำหนดการปิดผนึกสิ่งแวดล้อม
•ประเมินการใช้พลังงานสำหรับระบบที่ใช้แบตเตอรี่
สำหรับการบินและอวกาศ/วิกฤต:
•เลือกวาล์วที่มีระบบตอบรับซ้ำซ้อน
•พิจารณาวัสดุพิเศษสำหรับอุณหภูมิสูง
•ประเมินคุณสมบัติโหมดความล้มเหลว
