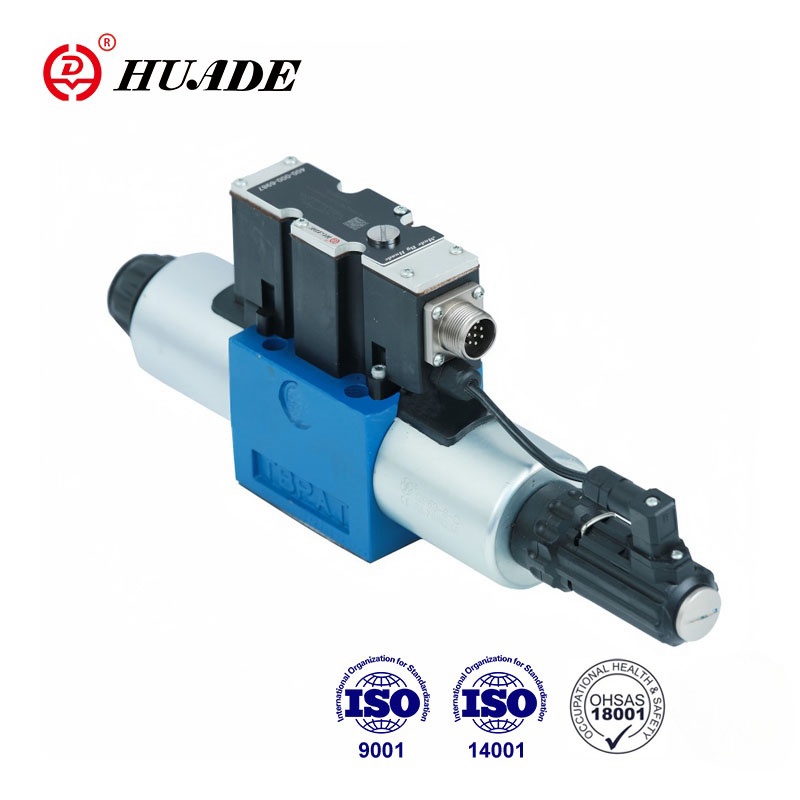

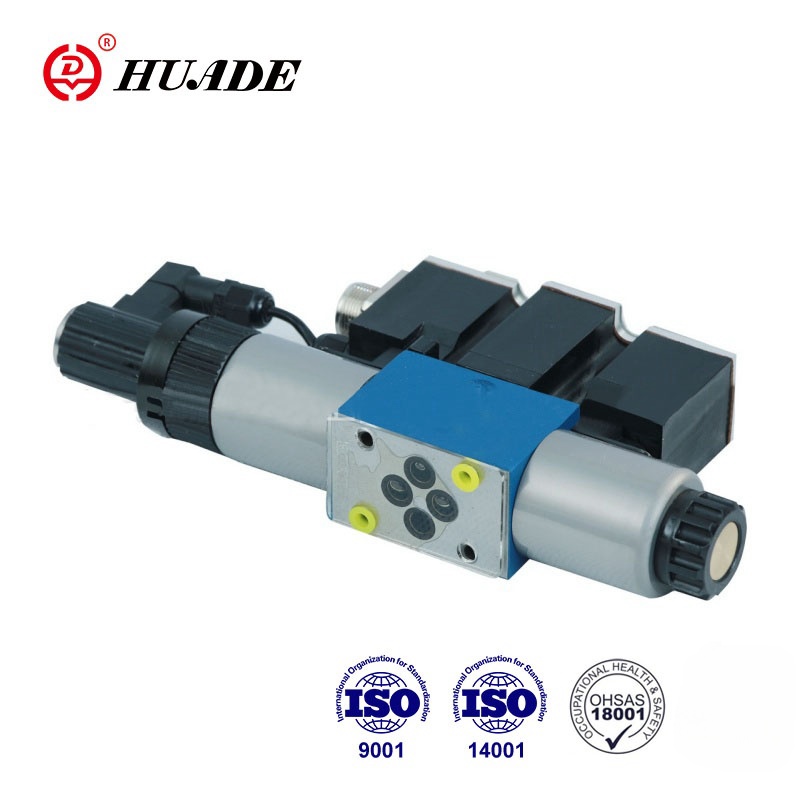

วาล์วทิศทางตามสัดส่วน 4wree-2x

Huafilter ส่วนใหญ่จัดหาแบรนด์ Huade แบรนด์วาล์วทิศทางตามสัดส่วน 4WREE-2X วาล์วสัดส่วน Huade มีลักษณะของรูปลักษณ์ที่สวยงามและใช้งานง่าย การแนะนำเทคโนโลยีขั้นสูงจาก Rexroth วาล์ว 4Wree-2X มีประสิทธิภาพสูงและเป็นค่าทดแทนต้นทุนต่ำสำหรับผลิตภัณฑ์ชุดเดียวกันจาก Rexroth ในฐานะผู้จัดจำหน่าย Huade Hydraulic ที่ได้รับอนุมัติเราให้บริการการขายอย่างมืออาชีพและการสนับสนุนด้านเทคนิค

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

วาล์ว 4WREE-2X นี้เป็นวาล์วทิศทางที่ออกฤทธิ์โดยตรงซึ่งดำเนินการโดยโซลินอยด์สัดส่วนเพื่อควบคุมทิศทางการไหลและทิศทางการไหลของของเหลวไฮดรอลิก การควบคุมแม่เหล็กไฟฟ้าสามารถทำได้ผ่านแอมพลิฟายเออร์ในตัว ประสิทธิภาพของผลิตภัณฑ์เข้ากันได้กับซีรี่ส์ 4WREE-2X ของ Rexroth

พารามิเตอร์ผลิตภัณฑ์ของวาล์วทิศทางตามสัดส่วน 4wree-2x

เกี่ยวกับไฮดรอลิก
ขนาด		6	10
แรงกดดันในการดำเนินงาน	พอร์ต A、 P、 B	31.5	31.5
	พอร์ต T	21	21
การไหลเล็กน้อย QVNOM ที่△ P = 1MPA (L/MIN)		8、16、32	25、50、75
สูงสุด การไหลที่อนุญาต (l/min)		80	180
ระดับการปนเปื้อน (μM)		≤20 (แนะนำ 10)
Hysteresis (%)		≤0.1
ช่วงการพลิกกลับ (%)		≤0.05
ความไวในการตอบสนอง (%)		≤0.05
ของเหลวแรงดัน		น้ำมันแร่, เอสเตอร์ฟอสเฟต
ช่วงความหนืด mm2/s		20 ถึง 380
ช่วงอุณหภูมิแวดล้อม (℃)	4 สัปดาห์	-20 ถึง +70
	4Wree	-20 ถึง +50
น้ำหนัก (กิโลกรัม)	4 สัปดาห์	2.2	6.3
	4Wree	2.4	6.5

ไฟฟ้า (อิเล็กทรอนิกส์ในตัว)
ขนาด		6	10
ประเภทของอุปทาน		DC	DC
แรงดันไฟฟ้าเล็กน้อย (V)		24
กระแสไฟฟ้าของโซลินอยด์ (A)		2.5
ความต้านทานขดลวดโซลินอยด์ (Ω)	ความต้านทานต่อม้วนที่ 20 ℃)	2.7	3.7
		4.05	5.55
หน้าที่		100%
อุณหภูมิสูงสุด. coil (℃)		ถึง 150
ฉนวนถึง DIN40050		IP65
ข้อมูลทางเทคนิคของเครื่องขยายเสียงที่เกี่ยวข้อง
แอมพลิฟายเออร์ที่เกี่ยวข้อง	4 สัปดาห์	HD-VT-VRPA2 -.- 1x/	HD-VT-VRPA2 -.- 1x/
	4Wree	HD-VT-4WREE6-2X	HD-VT-4WREE10-2X
แรงดันไฟฟ้า	VDC แรงดันไฟฟ้าเล็กน้อย	24
	ค่า จำกัด ที่ต่ำกว่า v	19.4
	ค่า จำกัด ด้านบน v	35
กำลังไฟแอมพลิฟายเออร์	IMAX A	<2
	แรงกระตุ้นกระแสไฟฟ้าก	3

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วทิศทางตามสัดส่วน 4wree-2x

คุณสมบัติ:

▶ควบคุมวาล์วทิศทางตามสัดส่วนโดยตรงสำหรับการควบคุมทิศทางและขนาดของการไหล

▶สำหรับการติดตั้งแบบแผ่นย่อย

▶ข้อเสนอแนะตำแหน่งไฟฟ้า

▶สปริงควบคุมกึ่งกลางฤดูใบไม้ผลิ

▶พิมพ์ 4Wree อิเล็กทรอนิกส์วาล์วรวมกับอินเทอร์เฟซ A1 หรือ F1

act การกระตุ้นคือโซลินอยด์สัดส่วนที่มีด้ายกลางและขดลวดถอดได้

▶วาล์วและการควบคุมอิเล็กทรอนิกส์จากแหล่งเดียว

แอปพลิเคชัน:

วาล์วสัดส่วน 4WREE-2X สามารถใช้ในสาขาต่าง ๆ เช่นเครื่องมือเครื่องจักรอุตสาหกรรมแสง, โลหะวิทยา, การขุด, การบินและอวกาศ ฯลฯ

ส่วนและสัญลักษณ์ของวาล์วทิศทางตามสัดส่วน 4wree-2x

วาล์วทิศทางแบบสัดส่วน 4/2 และ 4/3 เป็นส่วนประกอบควบคุมโดยตรงของการออกแบบการติดตั้งแบบแผ่นย่อย

พวกเขาดำเนินการโดยโซลินอยด์สัดส่วนที่มีด้ายกลางและขดลวดถอดได้ โซลินอยด์จะถูกควบคุมโดยอุปกรณ์อิเล็กทรอนิกส์ควบคุมแบบรวม

คำอธิบายการทำงาน:

ด้วยโซลินอยด์ (5 และ 6), de-energised, สปูลควบคุม (2) ถูกจัดขึ้นในตำแหน่งกลางโดยสปริงอัด (3 และ 4)

การทำงานโดยตรงของสปูลควบคุม (2) โดยเพิ่มพลังให้กับโซลินอยด์สัดส่วนหนึ่งเช่น การควบคุมโซลินอยด์ "B" (6)

→การเคลื่อนไหวของแกนควบคุม (2) ไปทางซ้ายตามสัดส่วนของสัญญาณอินพุตไฟฟ้า

→การเชื่อมต่อจาก P ถึง A และ B ถึง T ผ่านทางปากเช่นภาพตัดขวางที่มีลักษณะการไหลแบบก้าวหน้า

การยกเลิกการให้พลังงานของโซลินอยด์ (6)

→สปูลควบคุม (2) ถูกส่งกลับไปยังตำแหน่งกลางผ่านสปริงอัด (3)

HD-4WREE ... A-2X

ในสภาพที่ไม่ได้รับพลังงานสปูล (2) ถูกจัดขึ้นในตำแหน่งกึ่งกลางเชิงกลโดยสปริงกลับโซลินอยด์ นี่สำหรับสัญลักษณ์สปูล "V" ไม่เกี่ยวข้องกับตำแหน่งศูนย์ไฮดรอลิก! เมื่อวงจรควบคุมลูปปิดวาล์วไฟฟ้าปิดแล้วสปูลจะอยู่ในตำแหน่งศูนย์ไฮดรอลิก

ออกแบบ:

วาล์วโดยทั่วไปประกอบด้วย:

•ที่อยู่อาศัย (1) กับใบหน้า Mountinq

•ควบคุมสปูล (2) ด้วยสปริงบีบอัด (3 และ 4)

•โซลินอยด์ (5 และ 6) ด้วยด้ายกลาง

•ตำแหน่งทรานสดิวเซอร์ (7)

•อุปกรณ์อิเล็กทรอนิกส์ควบคุมแบบบูรณาการ (8)

•การปรับจุดศูนย์เชิงกล (9) สามารถเข้าถึงได้ผ่าน PG 13.5 และจุดศูนย์ไฟฟ้าสามารถเข้าถึงได้ผ่าน PG 7 (10) (ประเภท 4Wree)
