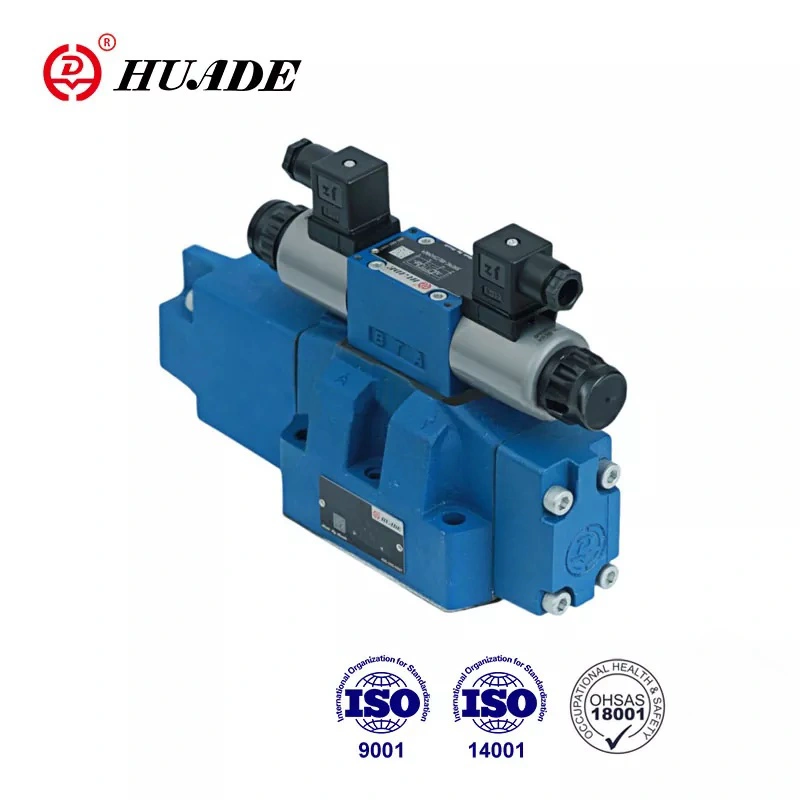

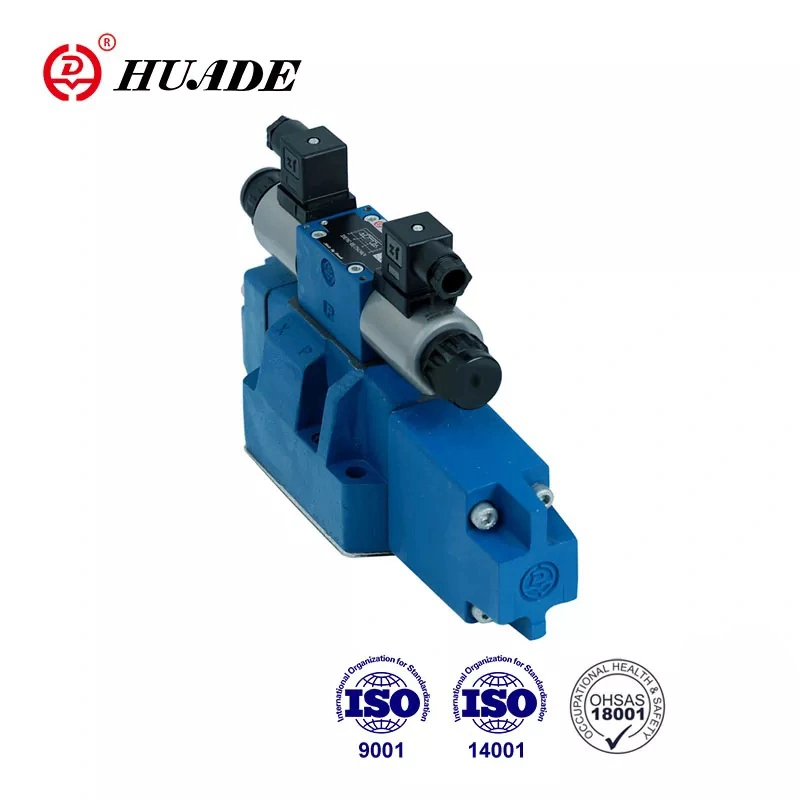

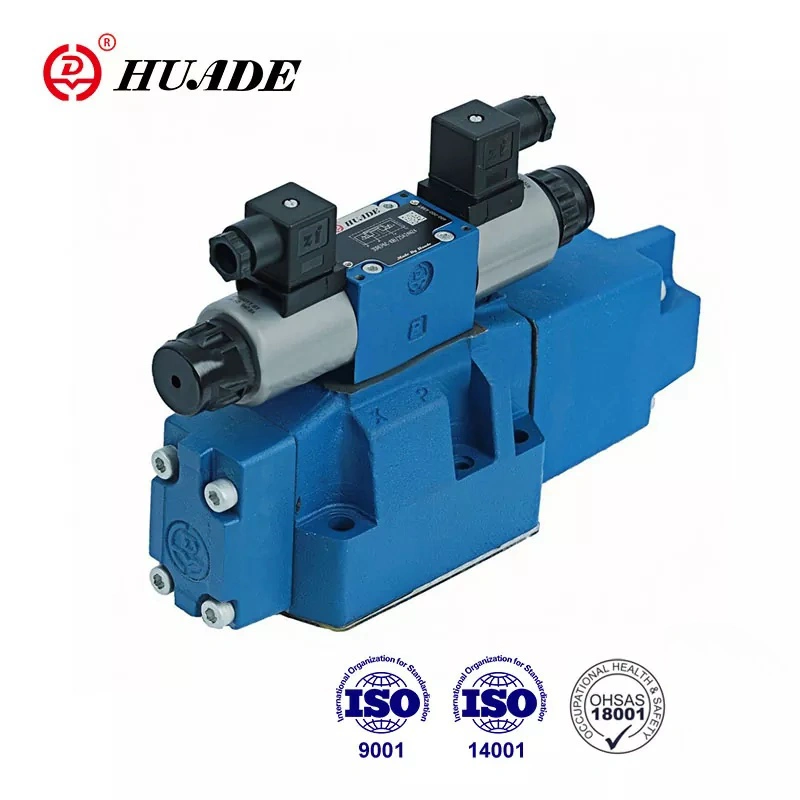

วาล์วทิศทางตามสัดส่วน 4WRZ

Huafilter ส่วนใหญ่จัดหาHuade® Directional Valve 4wrz ประสิทธิภาพของ Type 4WRZ สามารถจับคู่ซีรี่ส์เดียวกันที่นำเสนอโดย Rexroth เนื่องจากการแนะนำเทคโนโลยีจาก Rexroth เพื่อให้แน่ใจว่าคุณภาพสูง Huade Hydraulic ดำเนินงานอุปกรณ์การผลิตมากกว่า 750 รายการที่นำเข้าจากสหรัฐอเมริกาญี่ปุ่นเยอรมนีและสวิตเซอร์แลนด์ วาล์วทิศทางตามสัดส่วนประเภทนี้ขายได้ดีพร้อมประสิทธิภาพที่มั่นคงและราคาต่ำ

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

วาล์วทิศทางตามสัดส่วน 4WRZ ใช้การเชื่อมต่อแผ่นซึ่งมีขนาดการเชื่อมต่อเท่ากับวาล์วย้อนกลับทั่วไปของเส้นผ่านศูนย์กลางเดียวกัน มันง่ายต่อการติดตั้งและดีบัก วาล์วหลักของวาล์วสัดส่วนHuade® 4WRZ เป็นสปริงเป็นศูนย์กลาง แกนวาล์วหลักไม่มีการดริฟท์การทำซ้ำสูงและความน่าเชื่อถือที่ดี วาล์วได้รับการรับรอง CE

พารามิเตอร์ผลิตภัณฑ์ของวาล์วทิศทางตามสัดส่วน 4WRZ

ข้อมูลไฮดรอลิก
ขนาด		10	16	25	32
ความดันวาล์วนำร่อง (MPA)	แหล่งจ่ายน้ำมันนักบินภายนอก	3 ถึง 10
	การจัดหาน้ำมันนักบินภายใน	สูงสุด 10 (มากกว่า 10 ต้องติดตั้ง ZDR6DP2-30B/75YM)
ความดันวาล์วหลัก (MPA)		31.5	35
ความดันกลับ (MPA)	พอร์ต T (ส่งคืนน้ำมันนักบินภายนอก)	31.5	25		15
	พอร์ต T (ส่งคืนน้ำมันนักบินภายใน)	3
	พอร์ต y	3
ปริมาณน้ำมันนำร่อง (CM3) หรือการเคลื่อนไหวของสปูล 0 ~ 100%		1.7	4.6	10	26.5
การไหลของน้ำมันนำร่องที่พอร์ต x หรือ y (l/min) สำหรับการเคลื่อนไหวของสปูล 0 ~ 100%		3.5	5.5	7	15.9
ไหลผ่านวาล์วหลัก (l/min)		270	460	877	1600
Hysteresis (L/Min)		6
ความสามารถในการทำซ้ำ (%)		3
ระดับการปนเปื้อน (㎛)		≤20
ของเหลว		น้ำมันแร่ (สำหรับซีล NBR). ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงความหนืด (mm ²/s)		2.8 ถึง 380
ช่วงอุณหภูมิของเหลว (℃)		-20 ถึง +70
ตำแหน่งติดตั้ง		ไม่จำเป็น
น้ำหนัก (กิโลกรัม)	วาล์วที่มีโซลินอยด์หนึ่งตัว	7.4	12.7	17.5	41.8
	วาล์วที่มีโซลินอยด์สองตัว	7.8	13.4	18.2	42.2

ข้อมูลไฟฟ้า
ประเภทของอุปทาน		DC
กระแสไฟฟ้าของโซลินอยด์ (A)		0.8
ความต้านทานขดลวด (Ω)		เย็น (AT20 ℃) 19.5; max.valve, ร้อน 28.8
อุณหภูมิสภาพแวดล้อม (℃)		50
อุณหภูมิขดลวด (℃)		150
วงจรหน้าที่		ต่อเนื่อง
นักบินปัจจุบัน (a)		0.02
ฉนวน		IP65
ที่เกี่ยวข้อง เครื่องขยายเสียง	ด้วยเวลาทางลาด 1 ครั้ง	VT-3000S30
	ด้วย 5 ครั้งทางลาด	VT3006S30
การเชื่อมต่อไฟฟ้า		การเชื่อมต่อปลั๊ก

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วทิศทางตามสัดส่วน 4WRZ

คุณสมบัติ:

▶นักบินวาล์วสัดส่วน WRZ

▶สำหรับการติดตั้งแบบแผ่นย่อย

▶สำหรับการควบคุมทั้งทิศทางและอัตราการไหลของของเหลวไฮดรอลิก

▶ฤดูใบไม้ผลิอยู่กึ่งกลาง. ไม่มีสปูลล่องลอย

▶ความดันต่ำลดลงในพื้นที่ควบคุม

▶วาล์วและการควบคุมอิเล็กทรอนิกส์จากแหล่งเดียว

▶การทำงานของโซลินอยด์ตามสัดส่วน

▶รูปแบบการพอร์ตไปยัง DIN 24 340 รูปแบบ A, ISO4401 และ CETOP-RP121H

แอปพลิเคชัน:

Type 4wrz วาล์วทิศทางตามสัดส่วนถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่าง ๆ เช่นเครื่องมือเครื่องจักร, โลหะวิทยา, อุตสาหกรรมแสง, การขุด, วิศวกรรม, ฯลฯ

ส่วนและสัญลักษณ์ของวาล์วทิศทางตามสัดส่วน 4WRZ

ประเภทวาล์ว 4WRZ ... เป็นวาล์ว 4 ทางที่ดำเนินการโดยใช้โซลินอยด์ตามสัดส่วน พวกเขาควบคุมทิศทางและอัตราการไหลของของเหลวไฮดรอลิก

โดยทั่วไปแล้วพวกเขาประกอบด้วยวาล์วนำร่อง (3) วาล์วหลัก (7) ที่มีสปูลหลัก (8) และฤดูใบไม้ผลิศูนย์กลาง (9)

หากโซลินอยด์ ‘B’ ได้รับพลังนักบินสปูล (4) ถูกย้ายไปทางขวาน้ำมันจะถูกป้อนภายในจากพอร์ต P หรือ 'ภายนอก' จากพอร์ต X ผ่านวาล์วนำร่อง (3) เข้าไปในห้องแรงดัน (10) ของเหลวไฮดรอลิกไปยังพอร์ตแอคทูเอเตอร์

เมื่อสัญญาณไฟฟ้าถูกปิดทั้งสปูลนักบิน (4) และสปูลหลัก (8) กลับสู่ความเป็นกลางโดยไม่ขึ้นกับแรงดันควบคุม ผู้ให้บริการมือฉุกเฉินอนุญาตให้มีการเคลื่อนไหวของตำแหน่งสปูลนักบินโดยไม่ต้องใช้พลังงานโซลินอยด์

โครงสร้างของวาล์วทิศทางตามสัดส่วน 4WRZ

นักบินวาล์ว

วาล์วนำร่องเป็นโซลินอยด์สัดส่วนที่ดำเนินการกับวาล์วลดแรงดัน 3 ทาง (ประเภท 3Drep6). เม็ดมีการติดตั้งในพอร์ต A และ B รายละเอียดเพิ่มเติมดูข้อความของ 3Drep6

โครงสร้างของวาล์วนักบินประเภท 3Drep6
