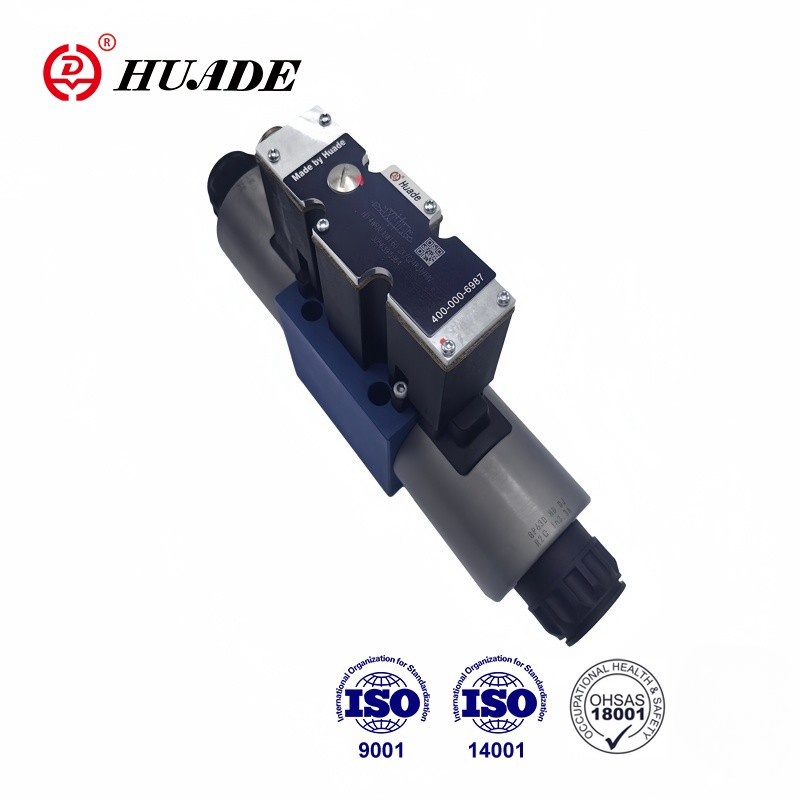

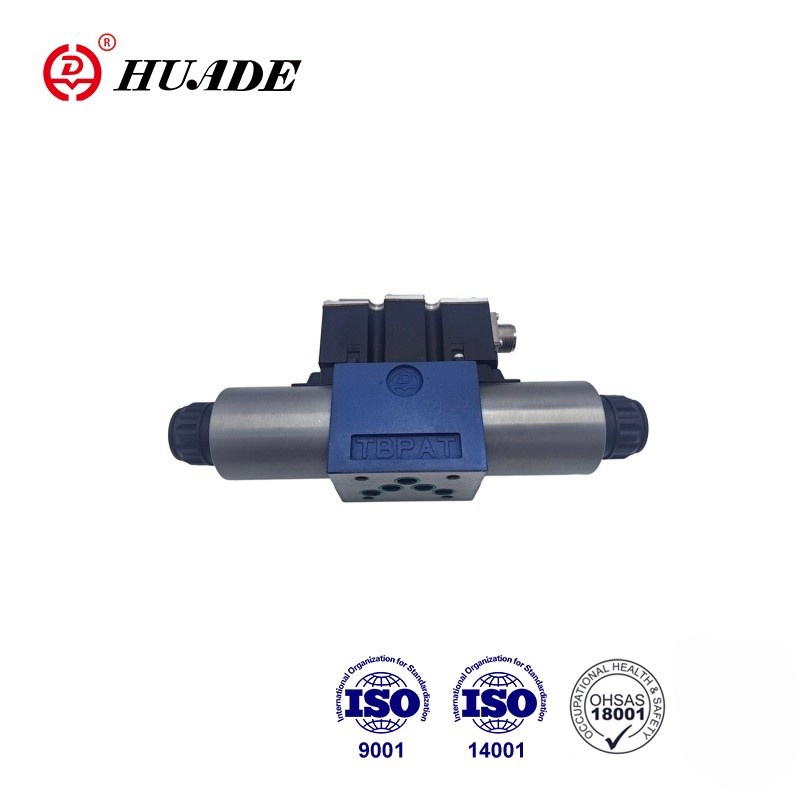

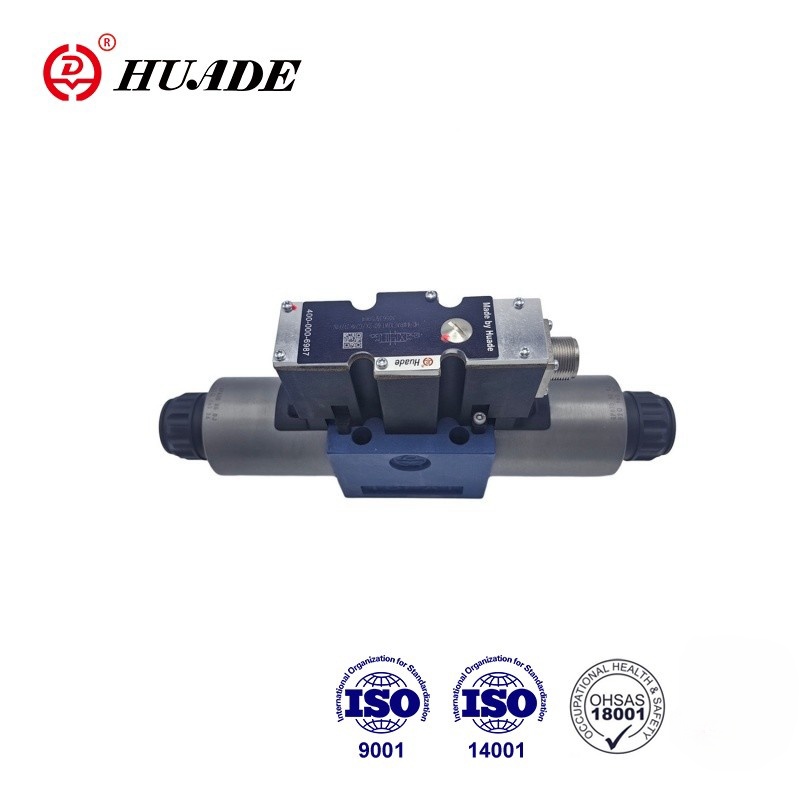

4WRAE 10 W1-60-2X วาล์วควบคุมทิศทางแบบสัดส่วนเป็นวาล์วควบคุมทิศทางแบบควบคุมโดยตรง 4/2- และ 4/3-ทาง วาล์วนี้ติดตั้งแบบแผ่น 4WRAE 10 W1-60-2X มีเครื่องขยายเสียงในตัวที่เป็นอุปกรณ์เสริมและตัวเลือกอินพุตเป็น A1 หรือ F1 ประสิทธิภาพนี้เข้ากันได้กับแบรนด์ใหญ่แถวหน้าและเป็นทางเลือกที่ดีราคาไม่แพง ชุดวาล์วสัดส่วนใช้กันอย่างแพร่หลายในอุตสาหกรรมทางทะเล
| ไฮดรอลิก | |||
| ประเภทวาล์ว | HD-WRA | HD-WRAE | |
| แรงดันใช้งาน (MPa) | พอร์ต A,P,B | 31.5 | 31.5 |
| พอร์ต ที | 21 | 21 | |
| อัตราการไหลที่กำหนด qv nom ที่ △ P=1MPa | NS6 (ลิตร/นาที) | 7、15 และ 26 | |
| NS10(ลิตร/นาที) | 30 และ 60 | ||
| ระดับการปนเปื้อน (ไมโครเมตร) | ≤20 | ||
| ฮิสเทรีซิส (%) | ≤5 | ||
| ข้อผิดพลาดในการกลับรายการ (%) | ≤1 | ||
| ความไวในการตอบสนอง (%) | ≤0.5 | ||
| ของเหลวความดัน | น้ำมันแร่หรือฟอสเฟตเอสเตอร์ | ||
| ช่วงความหนืด | 20~380 | ||
| ช่วงอุณหภูมิแวดล้อม (℃) | -20 ถึง +80 | -20 ถึง +50 | |
| น้ำหนัก (กก.) | นส6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| ไฟฟ้า | |||
| ไฟฟ้าโซลินอยด์ | |||
| ประเภทวาล์ว | HD-WRA | HD-WRAE | |
| ประเภทแรงดันไฟฟ้า | ดี.ซี | ||
| ควบคุมแรงดันไฟฟ้า (V) | ±10 | ||
| Max.current ต่อโซลินอยด์ (A) | 2.5 | ||
| ความต้านทานของขดลวดโซลินอยด์ (Ω) | ค่าความเย็นที่ 20 ℃ | 2 | |
| สูงสุด คุณค่าที่อบอุ่น | 3 | ||
| หน้าที่ | 100% | ||
| อุณหภูมิคอยล์ (℃) | สูงถึง +150 | ||
| ป้องกันวาล์วตามมาตรฐาน DIN40050 | IP65 | ||
| ไฟฟ้า, อิเล็กทรอนิกส์ควบคุม | |||
| ควบคุมอุปกรณ์อิเล็กทรอนิกส์ | HD-VT-VSPA2-1-1X/ | รวมอยู่ในวาล์ว | |
| แรงดันไฟฟ้า | แรงดันไฟฟ้าที่กำหนด VDC | 24 | |
| ค่าขีดจำกัดล่าง V | 21/22 | 19 | |
| ค่าจำกัดบน V | 35 | ||
| การใช้พลังงานของเครื่องขยายเสียง | ฉันแม็กซ์เอ | 1.8 | |
| สูงสุด กระแสแรงกระตุ้นกำลัง A | 3 | ||
คุณสมบัติ:
▶ สำหรับการติดตั้งซับเพลท
▶วาล์วสัดส่วนกระตุ้นโดยตรงสำหรับควบคุมทิศทางและปริมาตรของการไหล
▶ สปูลควบคุมตรงกลางสปริง
▶ ชุดอิเล็กทรอนิกส์ควบคุมแบบรวม อินเทอร์เฟซ A1 หรือ F1 สำหรับประเภท 4WRAE
▶ การสั่งงานโดยใช้โซลินอยด์ตามสัดส่วนด้วยเกลียวตรงกลางและคอยล์แบบถอดได้
▶ ควบคุมอุปกรณ์อิเล็กทรอนิกส์สำหรับประเภท 4WRA
แอปพลิเคชัน:
วาล์วควบคุมทิศทางแบบสัดส่วน 4/2- และ 4/3 ทิศทาง 4WRAE 10 W1-60-2X ได้รับการออกแบบให้เป็นส่วนประกอบที่ทำงานโดยตรงสำหรับการติดตั้งเพลตรอง วาล์วปรับทิศทางตามสัดส่วน 4WRA 6 W30-2X ใช้เพื่อควบคุมการไหลและทิศทางของของไหลไฮดรอลิก
โดยทั่วไปวาล์วสัดส่วน 4WRAE 10 W1-60-2X ประกอบด้วย: ตัวเรือน (1) พร้อมสปูลควบคุมพื้นผิวการติดตั้ง (2) พร้อมสปริงอัด (3 ), โซลินอยด์ (4) พร้อมเกลียวกลาง, ระบบอิเล็กทรอนิกส์วาล์วในตัวเสริม (5)
HD-4WRA(อี)...2X/...
เมื่อโซลินอยด์ (4) ไม่ทำงาน สปูลควบคุม (2) จะถูกยึดไว้ที่ตำแหน่งกลางโดยสปริงอัด (3)
การสั่งงานโดยตรงของสปูลควบคุม (2) โดยการกระตุ้นโซลินอยด์ตามสัดส่วนเช่น การควบคุมโซลินอยด์ "b" (4) แกนหมุนควบคุม (2) ถูกเลื่อนไปทางซ้ายตามสัดส่วนของสัญญาณอินพุตไฟฟ้า การเชื่อมต่อเป็นแบบ P ถึง A และ B ถึง T ผ่านส่วนตัดขวางคล้ายปากที่มีลักษณะการไหลแบบก้าวหน้า การลดพลังงานของโซลินอยด์ (4) แกนหมุนควบคุม (2) จะกลับสู่ตำแหน่งกลางโดยสปริงอัด (3)
โครงสร้างของวาล์วทิศทางตามสัดส่วน 4WRA -2X
HD-4WRA(อี)...A-2X
โดยหลักการแล้ว ฟังก์ชั่นของวาล์วรุ่นนี้จะสอดคล้องกับวาล์วที่มีตำแหน่งแกนหมุน 3 ตำแหน่ง อย่างไรก็ตาม วาล์วที่มีตำแหน่งแกนหมุน 2 ตำแหน่งจะติดตั้งเฉพาะโซลินอยด์ "a" เท่านั้น แทนที่จะติดตั้งโซลินอยด์สัดส่วนที่ 2 ปลั๊ก (5) จะติดตั้งสำหรับ NS 6 หรือสำหรับ NS 10 มีฝาปิด (5)
หมายเหตุสำหรับรุ่น 4WRA 6..-2X/...
ควรหลีกเลี่ยงการระบายน้ำออกจากแนวถัง ด้วยเงื่อนไขการติดตั้งที่เหมาะสม จะต้องติดตั้งวาล์วกันแรงดัน (แรงดันต้านกลับประมาณ 0.2MPa)
