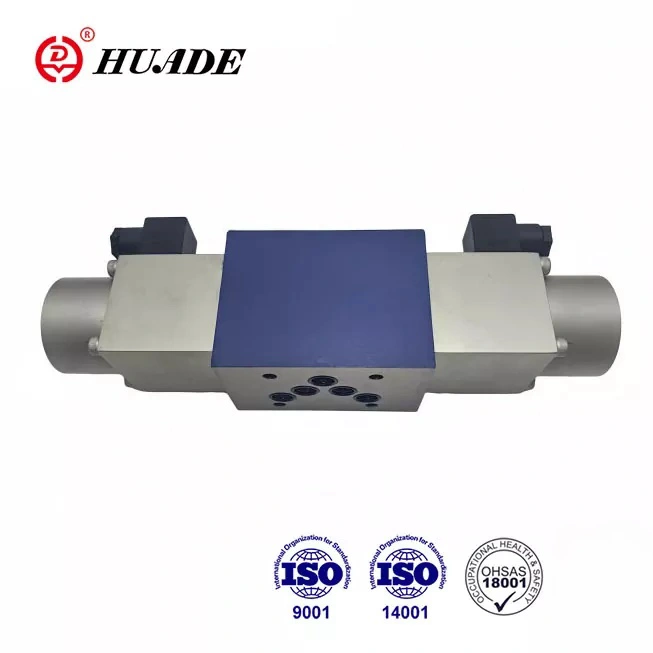

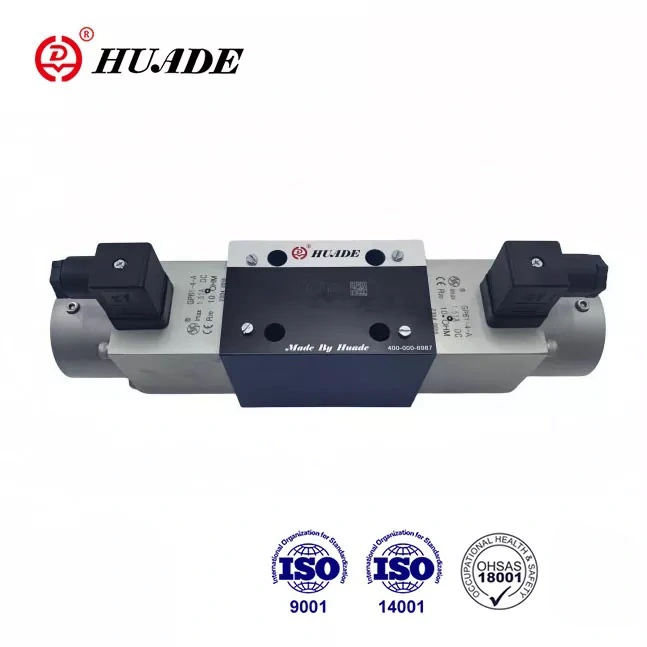

วาล์วปรับทิศทางแบบสัดส่วน 4WRA

Huafilter เชี่ยวชาญในการจัดหาวาล์วปรับทิศทางไฮดรอลิกตามสัดส่วนHuade® 4WRA ทุกประเภท โรงงาน Huade ร่วมมือกับ Rexroth เป็นเวลา 7 ปีในปี พ.ศ. 2522 และเริ่มความร่วมมือครั้งที่สองในปี พ.ศ. 2538 Huade Hydraulic ได้แนะนำเทคโนโลยีขั้นสูงของ Rexroth และวาล์วปรับทิศทางตามสัดส่วนสามารถเทียบได้กับแบรนด์บรรทัดแรกในด้านประสิทธิภาพและคุณภาพ และมีข้อได้เปรียบด้านราคาที่ยอดเยี่ยม . ในฐานะผู้จัดจำหน่ายที่ได้รับอนุญาต เราจัดหาวาล์วสัดส่วนไฮดรอลิกที่คุ้มค่าแก่ลูกค้า

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

วาล์วควบคุมทิศทางประเภท 4WRA ทำงานโดยตรงผ่านโซลินอยด์ตามสัดส่วน มีการใช้กันอย่างแพร่หลายในสภาพแวดล้อมไฮดรอลิกอุตสาหกรรมต่างๆ ที่ต้องการการควบคุมทิศทางและการไหล ด้วยความร่วมมือระยะยาวสองครั้ง วาล์วปรับทิศทางตามสัดส่วน Huade® จึงสามารถจับคู่ผลิตภัณฑ์เดียวกันกับที่ Rexroth นำเสนอในด้านประสิทธิภาพได้ ราคาของผลิตภัณฑ์นี้ค่อนข้างต่ำกว่า

พารามิเตอร์ผลิตภัณฑ์ของวาล์วทิศทางตามสัดส่วน 4WRA

ข้อมูลไฮดรอลิก
ขนาด		6	10
แรงดันใช้งาน(เมกะปาสคาล)	พอร์ต A, B, P	31.5	31.5
	พอร์ตที	16	16
อัตราการไหล (ลิตร/นาที)		43	95
ระดับของการปนเปื้อน		≤ 20 (แนะนำ ≤10)
ฮิสเทรีซิส (%)		<6	<5
การทำซ้ำ (%)		<3	<2
การตอบสนองความถี่ (-3dB, สัญญาณ ± 100%) (Hz)		6	4
ของเหลวความดัน		น้ำมันแร่ (สำหรับซีล NBR), ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงความหนืด (มม. ²/s)		3.8 ถึง 380
ช่วงอุณหภูมิของของเหลวความดัน (℃)		-30 ถึง+80
น้ำหนัก (กก.)	วาล์วที่มีโซลินอยด์หนึ่งตัว	1.75	5.9
	วาล์วที่มีโซลินอยด์สองตัว	2.5	7.5

ข้อมูลทางไฟฟ้า
ขนาด		6	10
ประเภทแรงดันไฟฟ้า		แรงดันไฟฟ้าโดยตรง	แรงดันไฟฟ้าโดยตรง
แรงดันไฟฟ้าที่กำหนด (V)		24V
Max.current ต่อโซลินอยด์ (A)		1.5
ขดลวดโซลินอยด์ ความต้านทาน (Ω)	ค่าความเย็นที่ 20 ℃	5.4	10
	ค่าสูงสุดที่อบอุ่น	8.1	15
อุณหภูมิสภาพแวดล้อม ℃		มากถึง+50
อุณหภูมิคอยล์ ℃		มากถึง +150
ฉนวนของวาล์วตามมาตรฐาน DIN 40 050		IP65
แอมพลิฟายเออร์ที่เกี่ยวข้อง (วงจรเรียงกระแส 24 V ชนิดบริดจ์)		VT-3013S30 VT-3017S30	VT-3014S30 VT-3018S30

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วควบคุมทิศทางตามสัดส่วน 4WRA

คุณสมบัติ:

▶ วาล์วสัดส่วนที่กระตุ้นโดยตรงสำหรับควบคุมทิศทางและปริมาตรการไหลของของไหลไฮดรอลิก

▶ สำหรับการติดตั้งซับเพลท

▶ สำหรับการควบคุมวงเปิดทั้งทิศทางและการไหลของของไหลไฮดรอลิก

▶ สปูลควบคุมตรงกลางสปริง

▶ แรงดันตกคร่อมพื้นที่ควบคุมต่ำ

▶ ทั้งวาล์วและการควบคุมแบบอิเล็กทรอนิกส์จากซัพพลายเออร์รายเดียว

แอปพลิเคชัน:

วาล์วควบคุมทิศทางประเภท 4WRA ใช้เพื่อควบคุมทิศทางและปริมาณของการไหล

ส่วนและสัญลักษณ์ของวาล์วควบคุมทิศทางแบบสัดส่วน 4WRA

วาล์วควบคุมทิศทางประเภท 4WRA โดยพื้นฐานแล้วประกอบด้วยตัวเรือน (1) แกนหมุนควบคุม (3) สปริงส่งคืนหนึ่งหรือสองตัว (2) และโซลินอยด์ตามสัดส่วนอีกหนึ่งหรือสองตัวเพิ่มเติม (5)

แบบ 4WRA 6......10B/..... และ 4WRA 10......10B/.....(วาล์ว 3 ตำแหน่ง)

หากโซลินอยด์ไม่ได้เปิดใช้งาน แกนหมุนควบคุม (3) จะถูกรักษาให้อยู่ในตำแหน่งที่เป็นกลางโดยใช้สปริงส่งคืน (2) การสั่งงานแกนหมุนควบคุม (3) ทำได้โดยตรงผ่านโซลินอยด์ตามสัดส่วน (5) ตัวอย่างเช่น หากโซลินอยด์ 'A' ได้รับพลังงาน มันจะดันสปูลควบคุม (3) ไปทางขวาตามสัดส่วนของสัญญาณไฟฟ้า การเชื่อมต่อจะทำจาก P ถึง B และ A ถึง T

ด้วยวิธีนี้ สปูลควบคุม (3) ทำให้ร่องรูปตัว V เปิดอย่างต่อเนื่องเพื่อให้ไหล เมื่อโซลินอยด์ตามสัดส่วน (5) ถูกยกเลิกพลังงาน สปูลควบคุม (3) จะถูกส่งกลับไปยังตำแหน่งศูนย์กลางโดยสปริงส่งคืน (2)

โครงสร้างของวาล์วทิศทางตามสัดส่วน 4WRA
