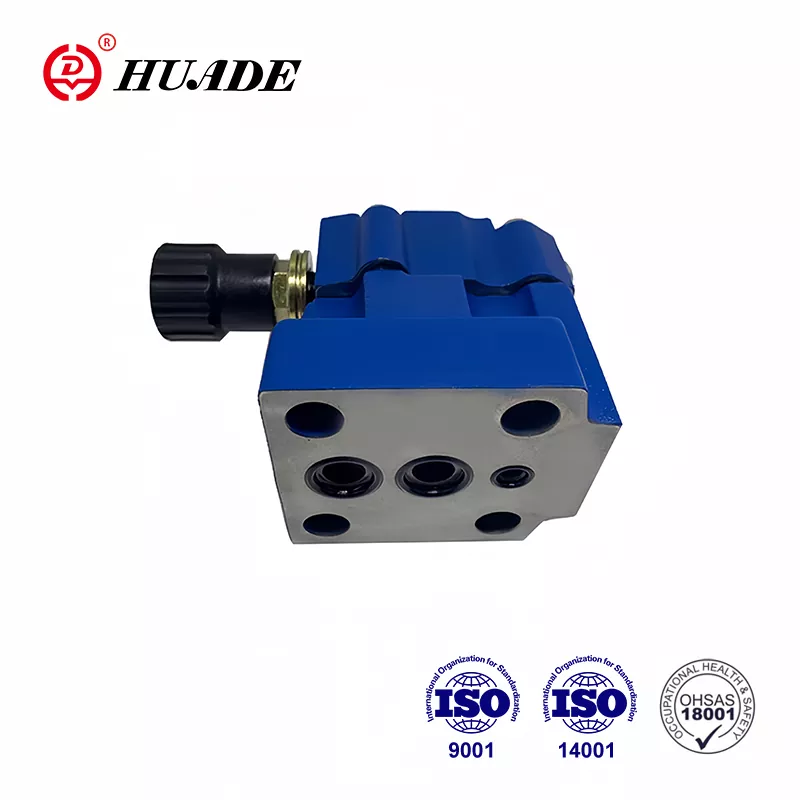

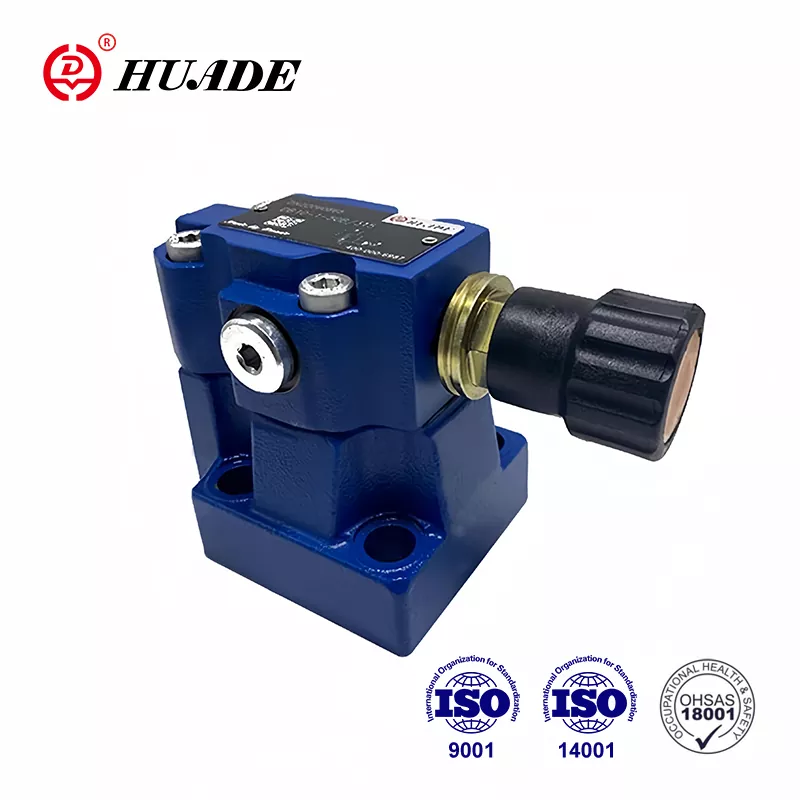

วาล์วระบายความดัน DB 20

เราเป็นผู้จัดจำหน่ายที่ได้รับอนุญาตของ Huade Hydraulic ซึ่งวางวาล์วระบายแรงดันHuade® DB 20 ในฐานะผู้ผลิตชั้นนำในอุตสาหกรรมไฮดรอลิกของจีน Huade Hydraulic มุ่งมั่นที่จะให้บริการลูกค้าด้วยวาล์วไฮดรอลิกคุณภาพสูงและราคาประหยัดความร่วมมือระยะยาว ระหว่าง Huade Hydraulic และ Rexroth ช่วยให้วาล์วแรงดัน Huade® ไปถึงระดับเดียวกับ Rexroth เราให้บริการการขายคุณภาพสูงพร้อมทั้งให้การสนับสนุนด้านเทคนิคอย่างทันท่วงที ความปรารถนาอย่างจริงใจของเราคือการจัดหาวาล์วไฮดรอลิกคุณภาพสูงให้กับพันธมิตรทั่วโลก

เมื่อเปรียบเทียบกับผลิตภัณฑ์อื่นๆ ที่คล้ายคลึงกัน วาล์วระบายแรงดัน Huade® มีความก้าวหน้าทางเทคโนโลยีมากกว่าและมีความทนทานมากกว่าในด้านนี้ วาล์วประเภท DB 20 สามารถใช้แทน DB 20 ที่ Rexroth นำเสนอได้ โรงงานมุ่งมั่นที่จะให้บริการลูกค้าด้วยวาล์วแรงดันไฮดรอลิกคุณภาพสูงและมีเสถียรภาพ ได้แนะนำอุปกรณ์การผลิตขั้นสูงมากกว่า 750 รายการจากทั่วทุกมุมโลก โรงงานได้ผ่าน ISO9001, ISO14001 และ OH SAS18001 วาล์วไฮดรอลิกHuade®มีราคาค่อนข้างถูกเมื่อเทียบกับแบรนด์ที่มีชื่อเสียงระดับโลก เนื่องจากมีคุณภาพและราคาต่ำ Huade Hydraulic จึงดึงดูดลูกค้าจำนวนมากทั้งในและต่างประเทศ และได้รับการยอมรับจากผู้บริโภคอย่างกว้างขวาง

พารามิเตอร์ผลิตภัณฑ์ของวาล์วระบายความดัน DB 20

ทั่วไป
การติดตั้ง			ไม่จำเป็น
น้ำหนัก			DB10	DB15	DB20	ดีบี25	DB30
	แผ่นย่อย การติดตั้ง	ดีบี (กก.)	2.6	-	3.5	-	4.4
		DBW (กก.)	3.8	-	4.7	-	5.6
		ดีบีซี (กก.)	1.2 (type DBW add 1.2Kg
		DBC10 หรือ 30 (กก.)	1.5 (DBWC10 หรือ 30 เพิ่ม 1.2Kg)
	เกลียว การเชื่อมต่อ	ดีบี..จี. (กก.)	5.3	5.2	5.1	5.0	4.8
		ดีบีดับเบิลยู..จี. (กก.)	6.5	6.4	6.3	6.2	6.0
ข้อมูลทางเทคนิคของวาล์วทิศทาง			ดู WE6.../...

ข้อมูลทางเทคนิคไฮดรอลิก
แรงดันใช้งานสูงสุดที่พอร์ต A.B. X (เมปาสคาล)			มากถึง 35.0
แรงดันย้อนกลับสูงสุด ที่ท่าเรือ Y	ดีบี (เมปาสคาล)		สูงถึง 31.5
	DBW.6A.(โซลินอยด์มาตรฐาน) (MPa)		เอซี(ดีซี)10.0 เอซี(ดีซี)16.0
	DBW.6B.(โซลินอยด์กำลังสูง) (MPa)		เอซี(ดีซี) 16.0
ความดันที่ตั้งค่าได้	ขั้นต่ำ (MPa)		ขึ้นอยู่กับการไหล (ดูเส้นโค้งลักษณะเฉพาะ)
	สูงสุด (เมกะปาสคาล)		สูงสุด5.0, 10.0, 20.0, 31.5, 35.0
การไหลสูงสุด			DB10	DB15	DB20	ดีบี25	DB30
	การติดตั้งซับเพลท (ลิตร/นาที)		250	-	500	-	650
	การเชื่อมต่อแบบเกลียว (ลิตร/นาที)		250	500	500	500	650
ของเหลวความดัน			น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิของเหลวความดัน (℃)			-30 ถึง +80
ช่วงความหนืด (มม. ²/วินาที)			10 ถึง 800
ระดับของการปนเปื้อน			NAS 1638 คลาส 9

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วระบายความดัน DB 20

คุณสมบัติ:

▶ การติดตั้งแผ่นย่อย

▶ รูปแบบการย้ายไปยัง DIN 24 340, แบบฟอร์ม E, ISO 6264 และ CETOP - RP 121H

▶ การเชื่อมต่อท่อ

▶ ใส่การเชื่อมต่อ

▶ องค์ประกอบการปรับแต่งสามอย่าง:

- ลูกบิดหมุน

- ฐานสิบหก สกรูหัวพร้อมฝาปิดป้องกัน

- ลูกบิดหมุนแบบล็อคได้พร้อมสเกล

▶ โซลินอยด์ดำเนินการขนถ่ายผ่านวาล์วสปูลกำหนดทิศทางในตัว

ฟังก์ชัน ส่วน และสัญลักษณ์ของวาล์วระบายแรงดัน DB 20

ทั่วไป

วาล์วแรงดัน DB ประเภทเป็นวาล์วระบายแรงดันที่ควบคุมโดยนักบิน

ใช้สำหรับจำกัดความดันควบคุม

วาล์วระบายแรงดัน (DB) ส่วนใหญ่ประกอบด้วยวาล์วหลัก (1) พร้อมชุดสปูลหลัก (3) และวาล์วควบคุมแบบนำร่อง (2) พร้อมองค์ประกอบปรับแรงดัน

วาล์วระบายความดัน ชนิด DB

แรงดันที่อยู่ในพอร์ต A ทำหน้าที่กับแกนม้วนหลัก (3) ในเวลาเดียวกัน แรงดันจะถูกจ่ายผ่านสายควบคุม (6) และ (7) ซึ่งติดตั้งด้วยรู (4) และ (5) บนด้านสปริงโหลดของแกนม้วนหลัก (3) และที่ลูกบอล (8 ) ในวาล์วควบคุมไพล็อต (2) หากความดันในช่อง A เกินวาล์วที่ตั้งไว้ที่สปริง (9) บอล (8) จะเปิดออกตรงข้ามกับสปริง (9)

สัญญาณสำหรับสิ่งนี้มาภายในผ่านสายควบคุม (10) และ (6) จากพอร์ต A ของเหลวแรงดันที่ด้านสปริงโหลดของแกนหลัก (3) ไหลผ่านสายควบคุม (7) รูปาก (11 ) และลูกบอล (8) เข้าไปในห้องสปริง (12) ในประเภท DB...50B/...มันจะไหลภายในผ่านสายควบคุม (13) ไปยังถัง หรือในประเภท DB..50/..Y..ภายนอกผ่านสายควบคุม (14) เนื่องจากช่อง (4) และ (5) แรงดันตกที่แกนม้วนหลัก (3) การเชื่อมต่อจากพอร์ต A ไปยังพอร์ต B จึงเปิดอยู่ ตอนนี้ของเหลวความดันจะไหลจากพอร์ต A ไปยังพอร์ต B ในขณะที่ยังคงรักษาแรงดันในการทำงานที่ตั้งไว้

วาล์วระบายความดันอาจถูกขนถ่ายหรือเปลี่ยนไปใช้แรงดันอื่น (แรงดันขั้นที่สอง) ผ่านทางพอร์ต "X" (15)

โครงสร้างของ DB...50B
