Beijing Huade Hydraulic Industrial Group เป็นบริษัทของรัฐที่มีชื่อเสียงซึ่งเชี่ยวชาญด้านการออกแบบ การผลิต และการบริการผลิตภัณฑ์และอุปกรณ์ไฮดรอลิก วาล์วระบาย DBWT สามารถทดแทนผลิตภัณฑ์ที่นำเสนอโดย Rexroth® โรงงานได้ผ่าน ISO9001, ISO14001 และ OH SAS18001 Huade Hydraulic มีระบบการตรวจสอบที่ดีเพื่อให้มั่นใจว่าวาล์วไฮดรอลิกมีคุณภาพสูง โรงงานดำเนินการอุปกรณ์การผลิตขั้นสูงมากกว่า 750 ชิ้นที่นำเข้าจากทั่วทุกมุมโลก วาล์วแรงดันแต่ละตัวจะบรรจุในถุงพลาสติกกันน้ำและกล่องมาตรฐานพร้อมเครื่องหมายป้องกันการปลอมแปลง ผลิตภัณฑ์ไฮดรอลิกของ Huade® ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมการทหารเพื่อส่งเสริมความทันสมัยของอุปกรณ์ป้องกัน
|
ขนาด |
6 |
8、10 |
15、20 |
25、30 |
|
|
การดำเนินงาน |
ท่าเรือพี |
40 |
63 |
40 |
31.5 |
|
พอร์ต ที |
31.5 |
||||
|
การไหล (ลิตร/นาที) |
50 |
120 |
250 |
350 |
|
|
ของเหลวความดัน |
น้ำมันแร่ (สำหรับซีล NBR) หรือ |
||||
|
ของเหลวความดัน |
-30~+80 |
||||
|
ช่วงความหนืด (มม. ²/s) |
10~800 |
||||
คุณสมบัติ:

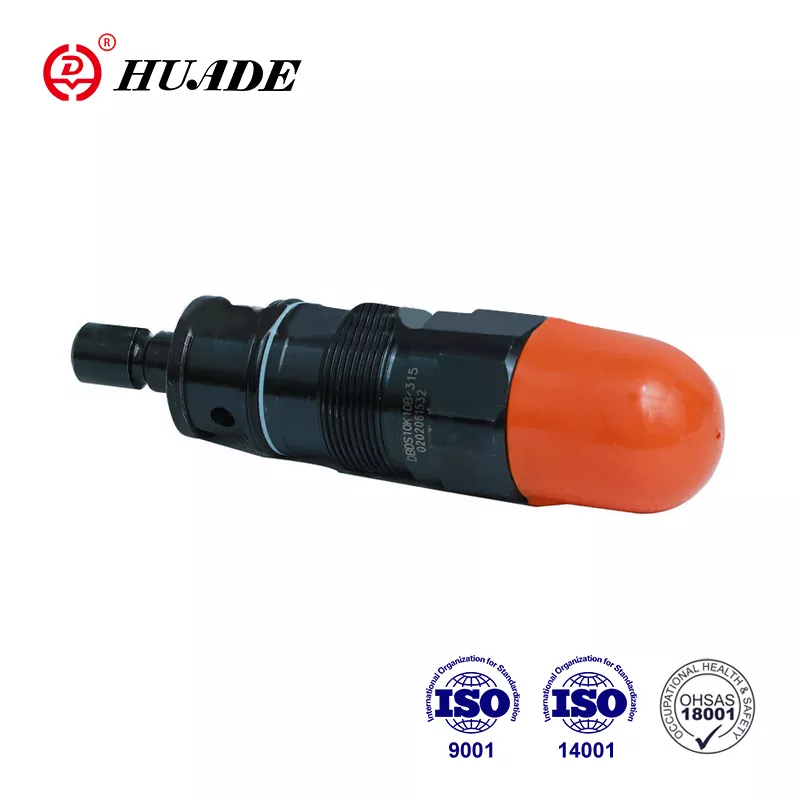

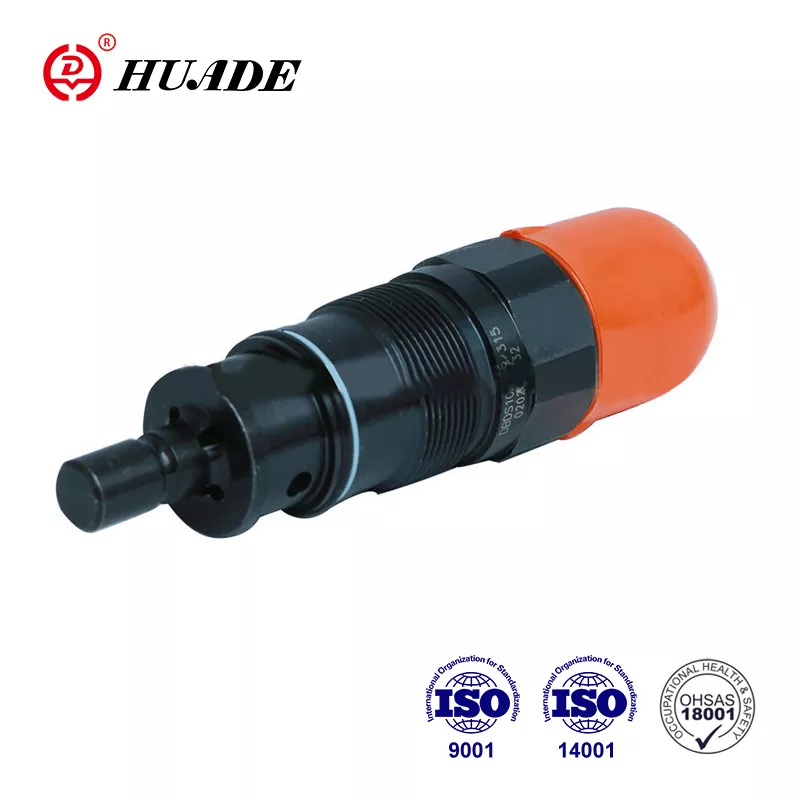

▶ เป็นวาล์วคาร์ทริดจ์
▶ สำหรับการเชื่อมต่อแบบเกลียว
▶ สำหรับการติดตั้งซับเพลท
▶ องค์ประกอบการปรับแรงกด 3 แบบ อุปกรณ์เสริม:
·ปุ่มหมุน
·.เลขฐานสิบหก. สกรูหัวพร้อมฝาปิดป้องกัน
·ลูกบิดหมุนแบบล็อคได้พร้อมสเกลวัด
แอปพลิเคชัน:

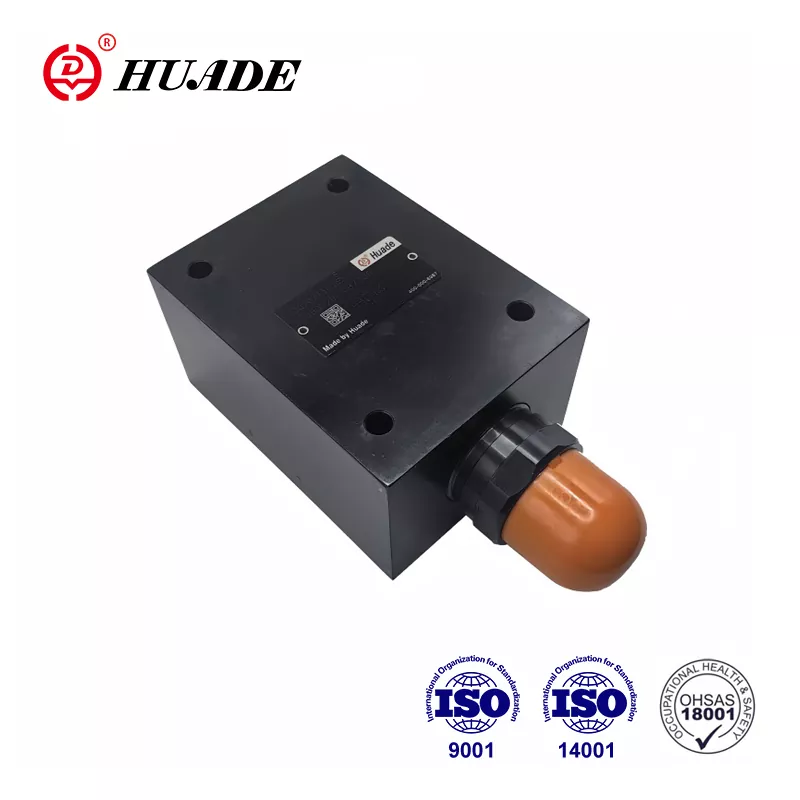

วาล์วระบายแรงดัน DBD เป็นวาล์วก้านควบคุมโดยตรง
ใช้เพื่อจำกัดแรงดันในระบบไฮดรอลิก
วาล์วส่วนใหญ่ประกอบด้วยปลอก (1) สปริง (2) ก้านวาล์วพร้อมแกนหน่วง (4) (ระดับแรงดัน 2.5 ถึง 40 MPa) หรือลูกบอล (4) (ระดับแรงดัน 63 MPa) และองค์ประกอบการปรับ (3) การตั้งค่าความดันของระบบจะแปรผันอย่างไม่สิ้นสุดผ่านองค์ประกอบการปรับ (3) สปริง (2) จะดันก้าน (4) ไว้บนเบาะนั่ง ช่อง P เชื่อมต่อกับระบบ แรงดันที่มีอยู่ในระบบถูกนำไปใช้กับพื้นที่ก้าน (หรือลูกบอล)
หากความดันในช่อง P เพิ่มขึ้นเหนือวาล์วที่ตั้งไว้ที่สปริง (2) ก้านวาล์ว (4) จะเปิดออกชนกับสปริง (2) ตอนนี้ของไหลแรงดันจะไหลจากช่อง P เข้าสู่ช่อง T ระยะชักของก้านวาล์ว (4) ถูกจำกัดด้วยพิน เพื่อรักษาการตั้งค่าแรงดันที่ดีตลอดช่วงแรงดันทั้งหมด ช่วงแรงดันจะแบ่งออกเป็น 7 ระดับแรงดัน แรงดันหนึ่งแรงดัน สเตจสอดคล้องกับสปริงบางตัวสำหรับแรงดันใช้งานสูงสุดซึ่งอาจตั้งค่าไว้ด้วย
โครงสร้างและสัญลักษณ์ของ Pressure Relief Valve DBD
สัญลักษณ์ของ ดี.บี
1.ต้องกรองของเหลว ความละเอียดขั้นต่ำของตัวกรองคือ 20 ㎛
2.ต้องปิดผนึกถังและต้องติดตั้งตัวกรองอากาศที่ทางเข้าอากาศ
3.ผลิตภัณฑ์ที่ไม่มีแผ่นย่อยเมื่อออกจากโรงงาน หากต้องการ โปรดสั่งซื้อเป็นพิเศษ
4.สกรูยึดวาล์วต้องมีระดับความเข้มสูง (คลาส 10.9) โปรดเลือกและใช้ตามพารามิเตอร์ที่ระบุไว้ในหนังสือตัวอย่าง
5. ความหยาบของพื้นผิวที่เชื่อมต่อกับวาล์วต้องมีความหยาบผิวเท่ากับ 0.8
6. พื้นผิวของชิ้นงานผสมพันธุ์ต้องมีขนาด 0.01/100 มม.
