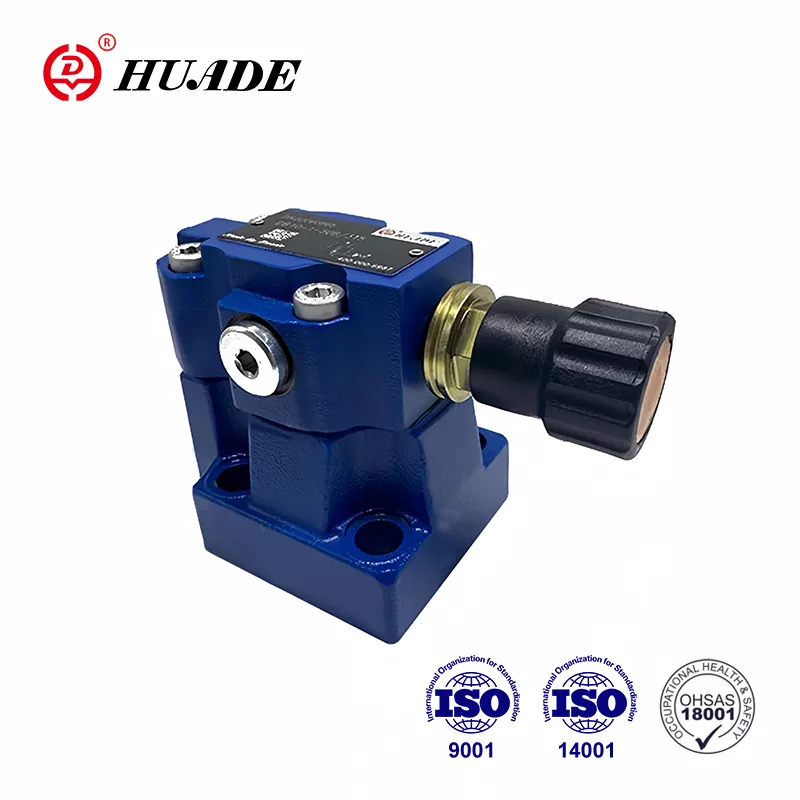

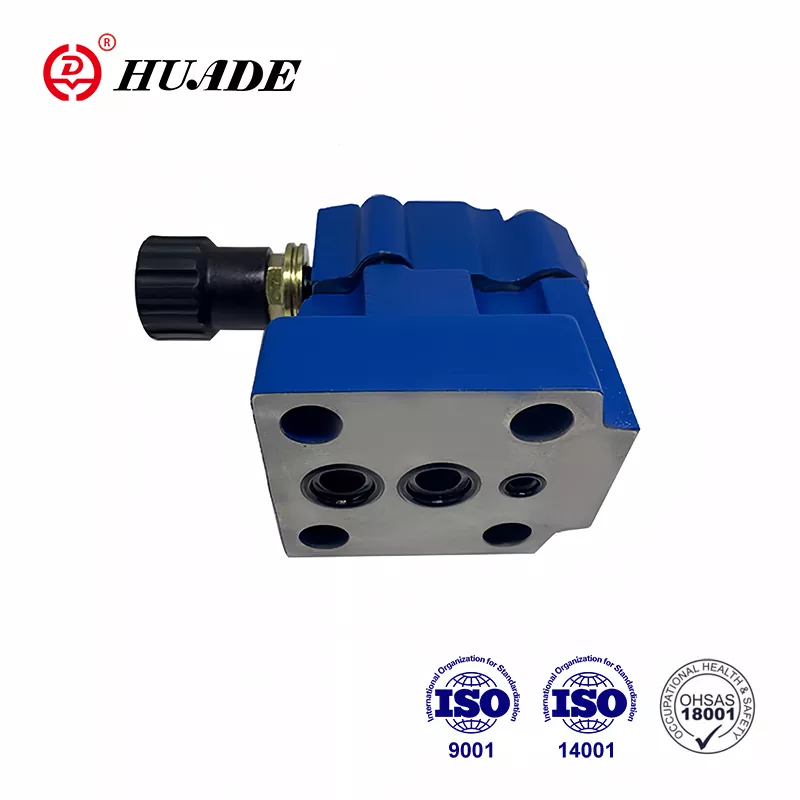

วาล์วระบายความดัน DB 10

ในฐานะผู้จัดจำหน่ายระหว่างประเทศของ Huade Hydraulics เราให้บริการลูกค้าด้วยวาล์วแรงดันไฮดรอลิกคุณภาพที่เชื่อถือได้ Huade Hydraulic เป็นรองประธานหน่วยของ China Hydraulics Pneumatic & Seals Association วาล์วระบายแรงดันแบบติดตั้ง Subpalte DB 10 แข่งขันกับผลิตภัณฑ์ที่มีชื่อเสียงซึ่งมีคุณภาพดีและราคาที่ต่ำกว่าได้ วาล์วแรงดันของเราเป็นไปตามมาตรฐานสากลอย่างสมบูรณ์ เพื่อให้บริการลูกค้าได้ดียิ่งขึ้น เรามีวิศวกรฝ่ายขายมืออาชีพ เป้าหมายของเราคือการให้บริการลูกค้าด้วยบริการคุณภาพสูงและผลิตภัณฑ์ไฮดรอลิกที่มีสมรรถนะที่มั่นคง

Huade Hydraulic ก่อตั้งขึ้นในปี 1979 และกลายเป็นผู้นำในอุตสาหกรรมไฮดรอลิกของจีนด้วยการนำเสนอเทคโนโลยีขั้นสูงของ Rexroth วาล์วระบายแรงดัน Huade® DB 10 ตรงกับซีรีส์ DB10 ของ Rexroth โรงงานใช้ทรัพยากรในประเทศอย่างสมเหตุสมผลเพื่อจัดหาวาล์วไฮดรอลิกราคาไม่แพงให้กับลูกค้า ในเวลาเดียวกัน ได้เปิดตัวเครื่องจักรขั้นสูงมากกว่า 750 เครื่องจากทั่วทุกมุมโลกเพื่อรับประกันคุณภาพของวาล์วไฮดรอลิก Huade Hydraulic และองค์กรในเครือได้ผ่านมาตรฐาน ISO9001, ISO14001 และ OH SAS18001 วาล์วแรงดัน Hude® จำหน่ายอย่างแพร่หลายในประเทศจีนและต่างประเทศ เนื่องจากคุณภาพที่เชื่อถือได้และประสิทธิภาพที่มั่นคง Huade Hydraulics ร่วมมือกับบริษัทในประเทศที่มีชื่อเสียงหลายแห่งเพื่อจัดหาโซลูชั่นไฮดรอลิกให้พวกเขา

พารามิเตอร์ผลิตภัณฑ์ของวาล์วระบายความดัน DB 10

ทั่วไป
การติดตั้ง			ไม่จำเป็น
น้ำหนัก			DB10	DB15	DB20	ดีบี25	DB30
	แผ่นย่อย การติดตั้ง	ดีบี (กก.)	2.6	-	3.5	-	4.4
		DBW (กก.)	3.8	-	4.7	-	5.6
		ดีบีซี (กก.)	1.2 (พิมพ์ DBW เพิ่ม 1.2Kg
		DBC10 หรือ 30 (กก.)	1.5 (DBWC10 หรือ 30 เพิ่ม 1.2Kg)
	เกลียว การเชื่อมต่อ	ดีบี..จี. (กก.)	5.3	5.2	5.1	5.0	4.8
		ดีบีดับเบิลยู..จี. (กก.)	6.5	6.4	6.3	6.2	6.0
ข้อมูลทางเทคนิคของวาล์วทิศทาง			ดู WE6.../...

ข้อมูลทางเทคนิคไฮดรอลิก
แรงดันใช้งานสูงสุดที่พอร์ต A.B. X (เมปาสคาล)			มากถึง 35.0
แรงดันย้อนกลับสูงสุด ที่ท่าเรือ Y	ดีบี (เมปาสคาล)		สูงถึง 31.5
	DBW.6A.(โซลินอยด์มาตรฐาน) (MPa)		เอซี(ดีซี)10.0 เอซี(ดีซี)16.0
	DBW.6B.(โซลินอยด์กำลังสูง) (MPa)		เอซี(ดีซี) 16.0
ความดันที่ตั้งค่าได้	ขั้นต่ำ (MPa)		ขึ้นอยู่กับการไหล (ดูเส้นโค้งลักษณะเฉพาะ)
	สูงสุด (เมกะปาสคาล)		สูงสุด5.0, 10.0, 20.0, 31.5, 35.0
การไหลสูงสุด			DB10	DB15	DB20	ดีบี25	DB30
	การติดตั้งซับเพลท (ลิตร/นาที)		250	-	500	-	650
	การเชื่อมต่อแบบเกลียว (ลิตร/นาที)		250	500	500	500	650
ของเหลวความดัน			น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิของของเหลวความดัน (℃)			-30 ถึง +80
ช่วงความหนืด (มม. ²/วินาที)			10 ถึง 800
ระดับของการปนเปื้อน			NAS 1638 คลาส 9

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วระบายความดัน DB 10

คุณสมบัติ:

▶ การติดตั้งแผ่นย่อย

▶ รูปแบบการย้ายไปยัง DIN 24 340, แบบฟอร์ม E, ISO 6264 และ CETOP - RP 121H

▶ การเชื่อมต่อท่อ

▶ ใส่การเชื่อมต่อ

▶ องค์ประกอบการปรับแต่งสามอย่าง:

- ลูกบิดหมุน

- ฐานสิบหก สกรูหัวพร้อมฝาปิดป้องกัน

- ลูกบิดหมุนแบบล็อคได้พร้อมสเกล

▶ โซลินอยด์ดำเนินการขนถ่ายผ่านวาล์วสปูลกำหนดทิศทางในตัว

แอปพลิเคชัน:

วาล์วระบายแรงดัน DB 10 ใช้สำหรับข้อจำกัด (DB) หรือข้อจำกัดของแรงดันควบคุม

ฟังก์ชัน ส่วน และสัญลักษณ์ของวาล์วระบายแรงดัน DB 10

ทั่วไป

วาล์วแรงดัน DB ประเภทเป็นวาล์วระบายแรงดันที่ควบคุมโดยนักบิน

วาล์วระบายแรงดัน (DB) ส่วนใหญ่ประกอบด้วยวาล์วหลัก (1) พร้อมชุดสปูลหลัก (3) และวาล์วควบคุมแบบนำร่อง (2) พร้อมองค์ประกอบปรับแรงดัน

วาล์วระบายความดัน ชนิด DB

แรงดันที่อยู่ในพอร์ต A ทำหน้าที่กับแกนม้วนหลัก (3) ในเวลาเดียวกัน แรงดันจะถูกจ่ายผ่านสายควบคุม (6) และ (7) ซึ่งติดตั้งด้วยรู (4) และ (5) บนด้านสปริงโหลดของแกนม้วนหลัก (3) และที่ลูกบอล (8 ) ในวาล์วควบคุมไพล็อต (2) หากความดันในช่อง A เกินวาล์วที่ตั้งไว้ที่สปริง (9) บอล (8) จะเปิดออกตรงข้ามกับสปริง (9)

สัญญาณสำหรับสิ่งนี้มาภายในผ่านสายควบคุม (10) และ (6) จากพอร์ต A ของเหลวแรงดันที่ด้านสปริงโหลดของแกนหลัก (3) ไหลผ่านสายควบคุม (7) รูปาก (11 ) และลูกบอล (8) เข้าไปในห้องสปริง (12) ในประเภท DB...50B/...มันจะไหลภายในผ่านสายควบคุม (13) ไปยังถัง หรือในประเภท DB..50/..Y..ภายนอกผ่านสายควบคุม (14) เนื่องจากช่อง (4) และ (5) แรงดันตกที่แกนม้วนหลัก (3) การเชื่อมต่อจากพอร์ต A ไปยังพอร์ต B จึงเปิดอยู่ ตอนนี้ของเหลวความดันจะไหลจากพอร์ต A ไปยังพอร์ต B ในขณะที่ยังคงรักษาแรงดันในการทำงานที่ตั้งไว้

วาล์วระบายความดันอาจถูกถอดออกหรือเปลี่ยนไปใช้แรงดันอื่น (แรงดันขั้นที่สอง) ผ่านทางพอร์ต "X" (15)

โครงสร้างของ DB...50B
