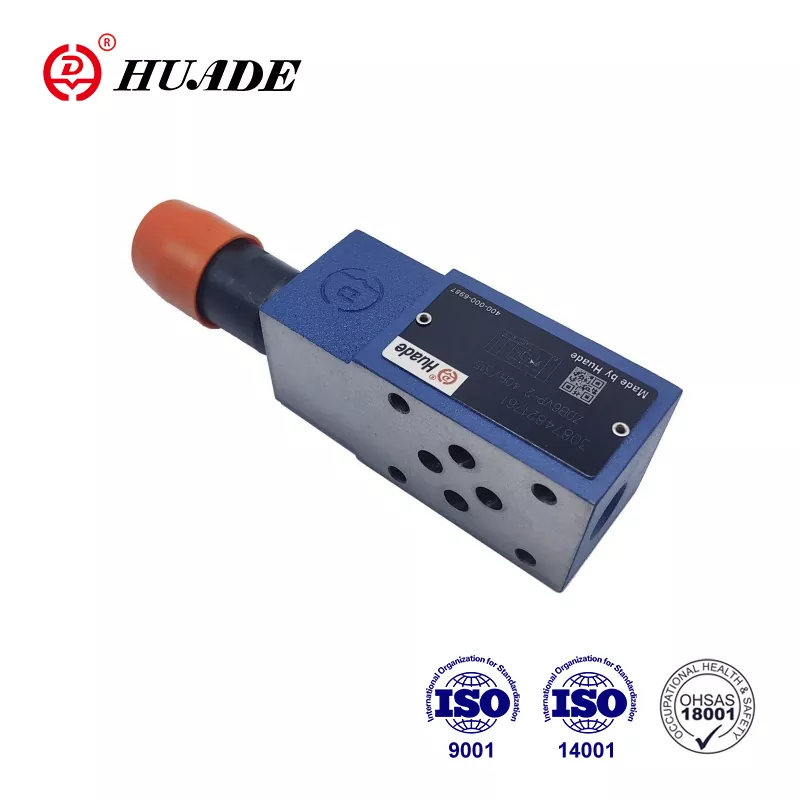

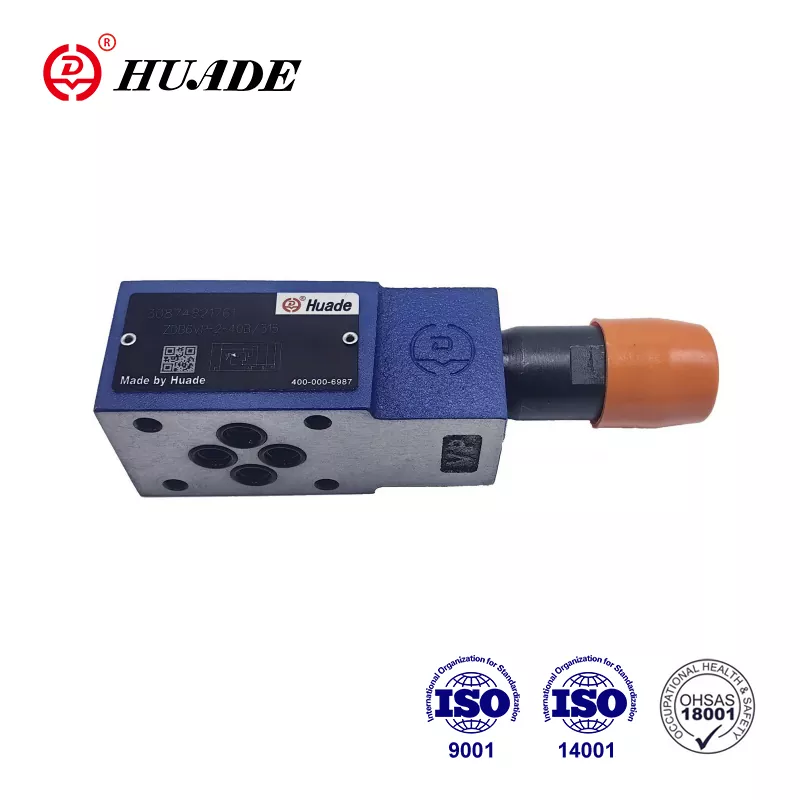

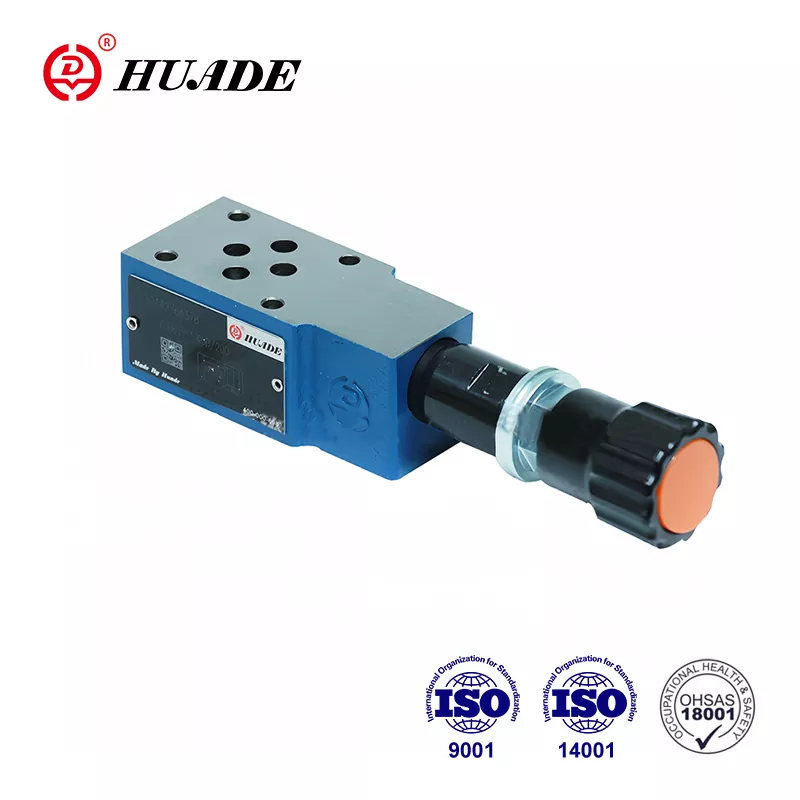

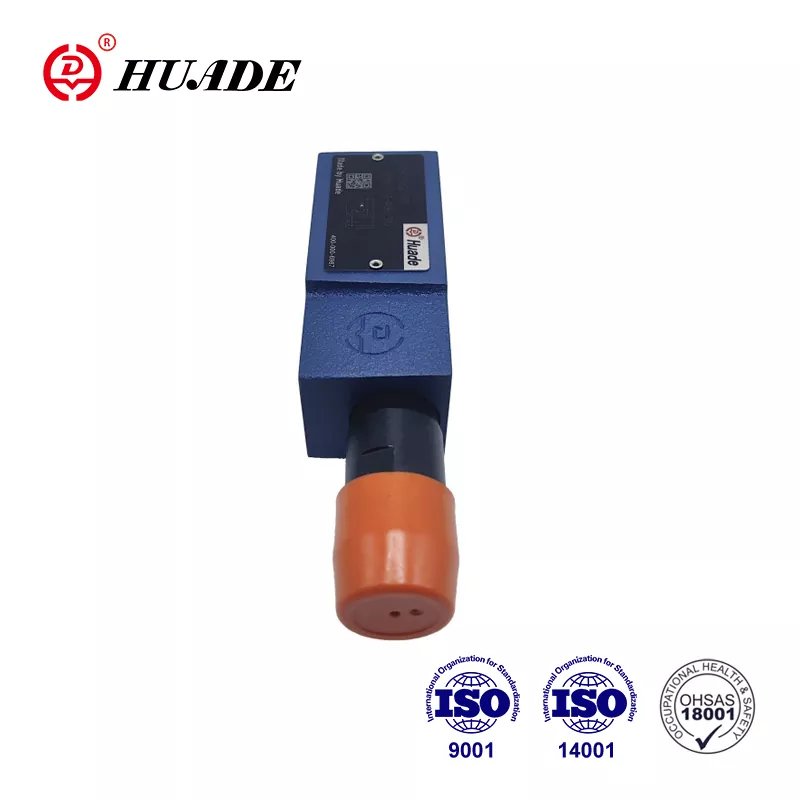

วาล์วระบายความดัน ZDB 6

•คุณสมบัติของผลิตภัณฑ์: ดำเนินการนักบิน, การออกแบบแผ่นแซนวิช, ช่วงความดันที่เข้ากันได้กับ rexroth, 4 ช่วงความดันพร้อมการตั้งค่าที่ปรับได้
•ข้อมูลจำเพาะ: ZDB 6 Series, สูงสุด 31.5 MPa ความดันในการทำงาน, ไหลได้ถึง 60 L/นาที
•การใช้งาน: ระบบไฮดรอลิกแรงกดดัน จำกัด อุตสาหกรรมการทหารและทางทะเล

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

วาล์วระบายความดัน ZDB 6 สามารถแทนที่ผลิตภัณฑ์ที่นำเสนอโดยRexroth® ความจริงก็คือ Huade Hydraulic มีความร่วมมือระยะยาวสองครั้งกับ Rexroth ความร่วมมือนี้ช่วยให้วาล์วความดันHuade®สามารถเข้าถึงระดับเดียวกันกับผลิตภัณฑ์ Rexroth ในแง่ของประสิทธิภาพคุณภาพและความเข้ากันได้ โรงงานผ่าน ISO9001, ISO14001 และ OH SAS18001 โรงงานโรงงานมีระดับการผลิตขนาดใหญ่ซึ่งสามารถควบคุมต้นทุนได้อย่างมีประสิทธิภาพและให้บริการวาล์วแรงดันไฮดรอลิกที่ประหยัดต้นทุนและใช้งานได้จริง เนื่องจากประสิทธิภาพที่เชื่อถือได้และมีเสถียรภาพผลิตภัณฑ์ไฮดรอลิกHuade®จึงถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมการทหารและทางทะเล

พารามิเตอร์ผลิตภัณฑ์ของวาล์วระบายความดัน ZDB 6

ของเหลวแรงดัน		น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ความดันของเหลว - ช่วงอุณหภูมิ (℃)		-30 ～+80
ช่วงความหนืด (mm/s)		10 ～ 800
ระดับการปนเปื้อนของของไหล		ระดับสูงสุดที่อนุญาตของการปนเปื้อนของ ของเหลวคือ NAS 1638, Class 9. β₁₀≥75
ความดันปฏิบัติการสูงสุด (MPA)		สูงถึง 31.5
ปรับแรงดันได้สูงสุด การตั้งค่า (MPA)		สูงถึง 5、 ถึง 10、 ถึง 20、 ถึง 31.5
ไหล, สูงสุด (l/min)		มากถึง 60
น้ำหนัก	พิมพ์ ZDB 6 (กิโลกรัม)	ประมาณ 1
	พิมพ์ Z2db 6 (กก.)	ประมาณ 1.2

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วบรรเทาแรงดัน ZDB 6

คุณสมบัติ:

▶วาล์วแผ่นแซนวิช

▶ 4 ช่วงความดัน

▶ 5 ตัวเลือกวงจร

▶ด้วยคาร์ทริดจ์บรรเทาแรงดันหนึ่งหรือสองตัว

▶ 4 องค์ประกอบการปรับ

·ลูกบิดโรตารี่

·แขนเสื้อที่มีรูปหกเหลี่ยมและหมวกป้องกัน

·ลูกบิดโรตารี่ที่ล็อคได้พร้อมสเกล

·ลูกบิดโรตารี่ที่ล็อคได้

แอปพลิเคชัน:

วาล์วระบายความดัน ZDB 6 ใช้เพื่อ จำกัด แรงดันภายในระบบไฮดรอลิก

ฟังก์ชั่นส่วนและสัญลักษณ์ของวาล์วบรรเทาความดัน ZDB 6

ประเภทวาล์วระบายความดัน ZDB และ Z2DB ดำเนินการนักบินและมีการออกแบบแผ่นแซนวิช

โดยทั่วไปแล้วพวกเขาประกอบด้วยที่อยู่อาศัย (7) พร้อมกับตลับวาล์วระบายความดันหนึ่งหรือสองตลับ

ความดันระบบถูกตั้งค่าโดยองค์ประกอบการปรับ (4)

ที่เหลือวาล์วจะปิด แรงกดดันในพอร์ต A การกระทำบนสปูล (1) ในเวลาเดียวกันความดันผ่านปาก (2) ไปยังสปริงที่โหลดด้านข้างของสปูล (1) และผ่านปาก (3) ไปยังนักบินป๊อปพ็อต (6) หากความดันในพอร์ต A เพิ่มขึ้นสูงกว่าค่าที่ตั้งไว้ในฤดูใบไม้ผลิ (5) นักบิน Poppet (6) จะเปิดขึ้น ตอนนี้ของเหลวสามารถไหลจากสปริงที่โหลดด้านข้างของสปูล (1), ปาก (3), และช่อง (8) ลงในพอร์ต T แรงดันตกที่เกิดขึ้นจากนั้นจะย้ายสปูล (1) ทำให้สิ่งนี้เปิดการเชื่อมต่อ A ถึง T ในขณะที่ความดันที่สปริง (5) ยังคงอยู่

น้ำมันนำร่องจากห้องสปริงทั้งสองกลับไปภายนอกไปยังถังผ่านพอร์ต T

โครงสร้างและสัญลักษณ์ของวาล์วบรรเทาความดัน ZDB 6
