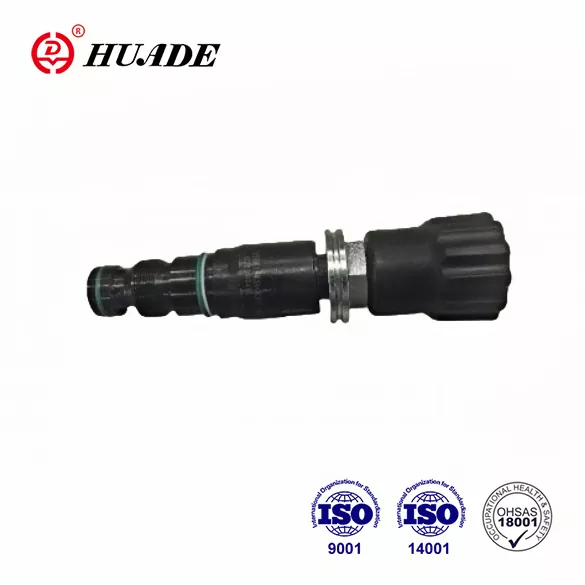

วาล์วบรรเทาแรงดัน db.k

•คุณสมบัติของผลิตภัณฑ์: การออกแบบตลับหมึกที่ดำเนินการโดยนักบิน, REXROTH ที่เข้ากันได้ 4 ช่วงความดันพร้อมตัวเลือกการปรับหลายตัวเลือก
•ข้อมูลจำเพาะ: ขนาดเล็กน้อย 6/10/20, สูงสุด 31.5 MPa ความดันในการทำงาน, อัตราการไหลสูงถึง 300 L/นาที
•แอปพลิเคชัน: เครื่องจักรก่อสร้างระบบไฮดรอลิกทางทะเล, แอพพลิเคชั่นการ จำกัด แรงดันอุตสาหกรรมอุตสาหกรรม

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

ผ่านการแนะนำเทคโนโลยีขั้นสูงของ Rexroth Huade Hydraulic ได้ดำเนินการอย่างมีนัยสำคัญในการออกแบบการผลิตส่วนประกอบไฮดรอลิกและอุปกรณ์แบบบูรณาการ วาล์วบรรเทาแรงดันHuade® DB.K มีความทนทานมากกว่าเมื่อเทียบกับผลิตภัณฑ์อื่น ๆ ที่คล้ายกัน พวกเขาสามารถแทนที่ผลิตภัณฑ์ที่นำเสนอโดย Rexroth ในซีรีส์เดียวกัน เพื่อให้ผลิตภัณฑ์ที่มีราคาไม่แพงโรงงานให้ความสำคัญกับการใช้งานจริงมากขึ้นในขณะที่แนะนำอุปกรณ์การผลิตขั้นสูงมากกว่า 750 รายการจากทั่วทุกมุมโลกเพื่อให้แน่ใจว่ามีคุณภาพ โรงงานผ่าน ISO9001, ISO14001 และ OH SAS18001 วาล์วความดันไฮดรอลิกHuade®ได้รับการยอมรับในตลาดอย่างกว้างขวาง เนื่องจากคุณภาพที่เชื่อถือได้และประสิทธิภาพที่มั่นคงพวกเขาจะใช้กันอย่างแพร่หลายในสภาพแวดล้อมอุตสาหกรรมต่าง ๆ เช่นเครื่องจักรก่อสร้างและระบบไฮดรอลิกทางทะเล

พารามิเตอร์ผลิตภัณฑ์ของวาล์วบรรเทาแรงดัน db.k

ขนาดเล็กน้อย	6	10	20
ของเหลวแรงดัน	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ความดันของเหลว -ช่วงอุณหภูมิ (℃)	-30 ～+80
ช่วงความหนืด (mm ²/s)	10 ถึง 800
ระดับการปนเปื้อนของของไหล	ระดับการปนเปื้อนสูงสุดที่อนุญาต ของของเหลวคือ NAS 1638 Class 9
ความดันปฏิบัติการสูงสุด (MPA)	สูงถึง 31.5
ปรับความดันได้สูงสุด (MPA)	สูงถึง 5、 มากถึง 10、 สูงสุด 20、 ถึง 31.5
ไหล, สูงสุด (l/min)	มากถึง 60	สูงถึง 100	มากถึง 300
น้ำหนัก (กิโลกรัม)	ประมาณ. 0.15	ประมาณ. 0.2	ประมาณ. 0.35

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วบรรเทาแรงดัน db.k

คุณสมบัติ:

▶วาล์วคาร์ทริดจ์

▶ 4 ช่วงความดัน

▶ 4 องค์ประกอบการปรับ

- ลูกบิดโรตารี่

- แขนเสื้อมีรูปหกเหลี่ยมและหมวกป้องกัน

- ลูกบิดโรตารี่ที่ล็อคได้พร้อมสเกล

- ลูกบิดโรตารี่ที่มีสเกล

แอปพลิเคชัน:

วาล์วบรรเทาแรงดันประเภท db..k .. เป็นวาล์วบรรเทาแรงดันที่ดำเนินการสำหรับการติดตั้งในตลับหมึก พวกเขาใช้เพื่อ จำกัด แรงดันในระบบไฮดรอลิก

ฟังก์ชั่นส่วนและสัญลักษณ์ของวาล์วบรรเทาความดัน db.k

การตั้งค่าความดันของระบบคือผ่านองค์ประกอบการปรับ (4) ที่เหลือวาล์วจะปิด แรงกดดันในพอร์ต A การกระทำบนสปูล (1) ในเวลาเดียวกันความดันจะถูกส่งผ่านปาก (2) ไปยังสปริงที่โหลดด้านข้างของสปูล (1) และผ่านปาก (3) ไปยังด๊อกป็อปนักบิน (6) หากความดัน

ในพอร์ตเกิดขึ้นสูงกว่าค่าที่ตั้งไว้ที่ฤดูใบไม้ผลิ (5) นักบิน Poppet (6) เปิดขึ้น ขณะนี้ของเหลวสามารถไหลจากสปริงที่โหลดด้านข้างของสปูล (1), ปาก (3), และช่อง (8) ไปยังพอร์ตวายการตกแรงดันที่เกิดขึ้นจะเคลื่อนย้ายสปูล (1) ทำให้สิ่งนี้เปิดการเชื่อมต่อจาก A ถึง B ในขณะที่ความดันที่สปริง (5) ยังคงอยู่

น้ำมันนำร่องกลับมาจากห้องสปริงทั้งสองจะถูกนำไปภายนอกผ่านพอร์ตวาย

โครงสร้างของ DB 10 K2-40B
