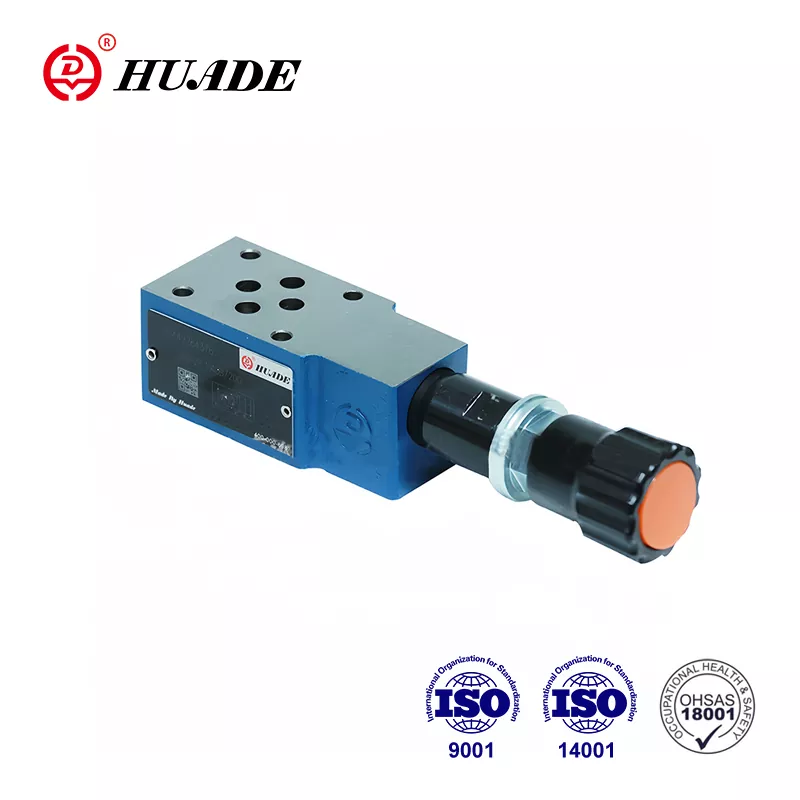

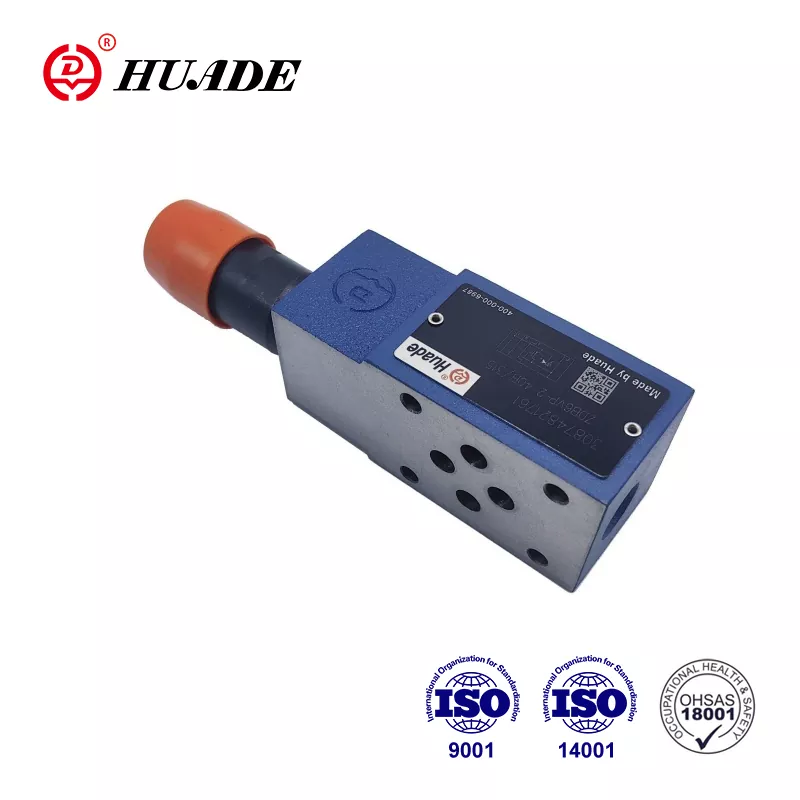

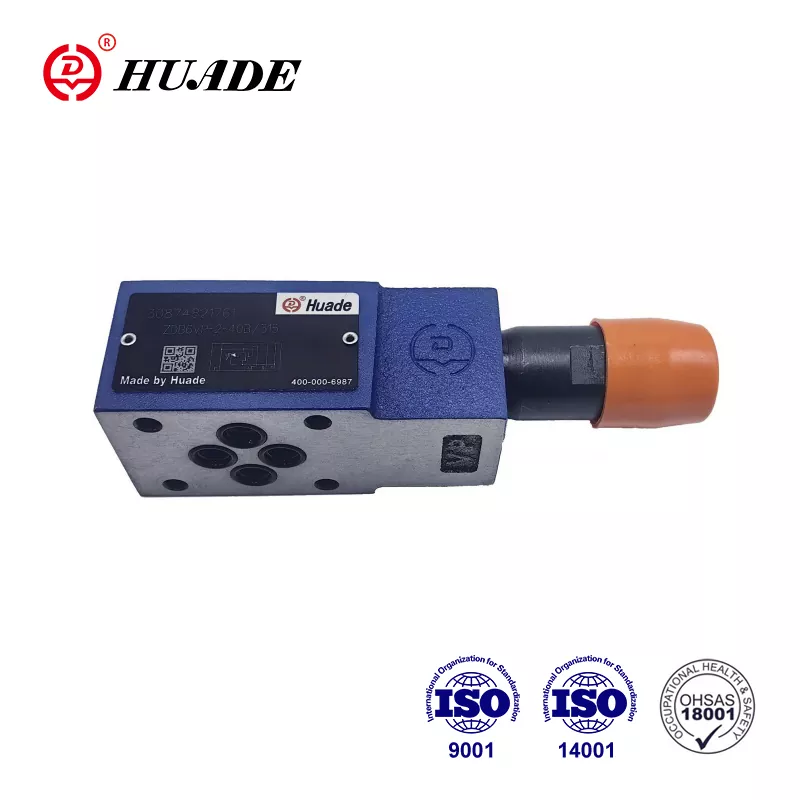

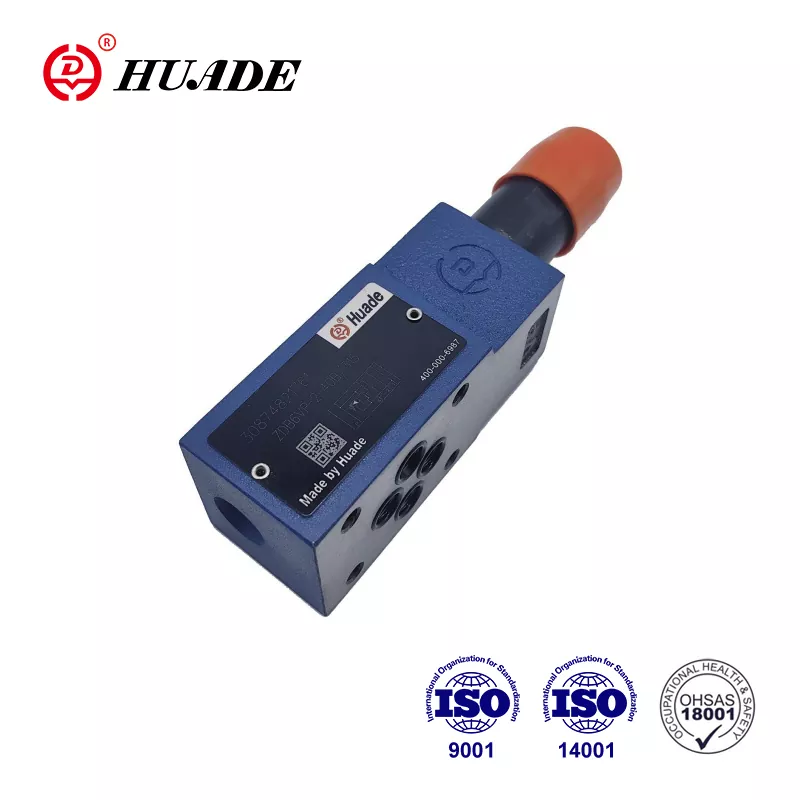

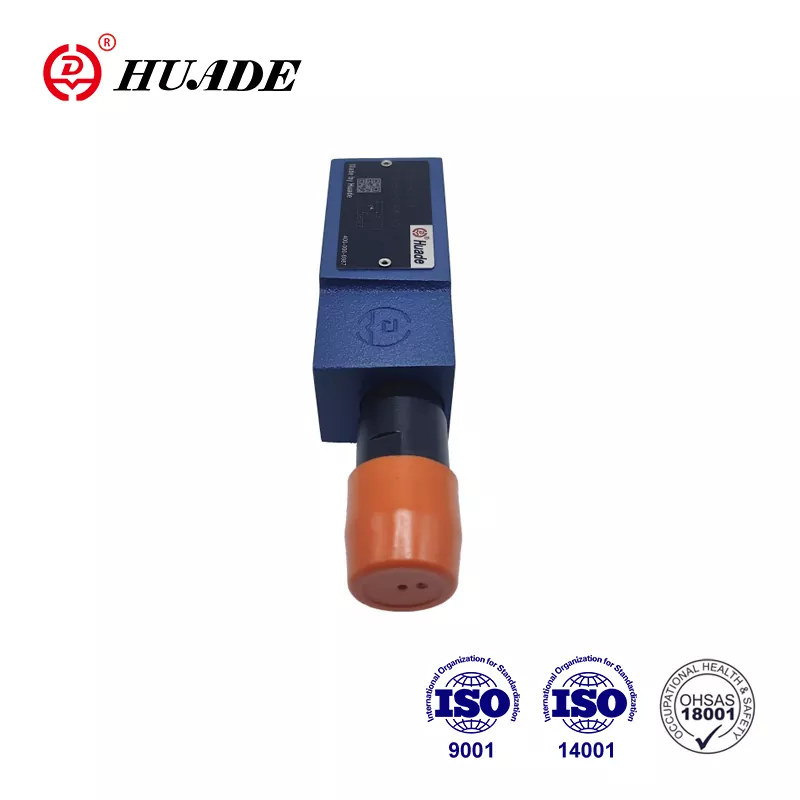

วาล์วระบายความดัน Z2db 6

วาล์วระบายความดัน Z2db 6 •คุณสมบัติผลิตภัณฑ์: การออกแบบที่ดำเนินการโดยนักบิน, การก่อสร้างแผ่นแซนวิช, 4 ช่วงความดันที่มีตัวเลือกการปรับหลายตัวเลือก
•ข้อมูลจำเพาะ: ความดันในการใช้งานสูงถึง 31.5 MPa ความสามารถในการไหลสูงสุด 60 ลิตร/นาทีน้ำมันแร่หรือฟอสเฟตเอสเตอร์เข้ากันได้
•การใช้งาน: อุตสาหกรรมทางทหารระบบไฮดรอลิกอุตสาหกรรมที่ต้องการข้อ จำกัด แรงดันและการป้องกันระบบ

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

นับตั้งแต่ก่อตั้งขึ้นในปี 2522 Huade Hydraulic ได้เติบโตขึ้นอย่างมาก วาล์วระบายความดัน Z2db 6 มีราคาค่อนข้างต่ำเมื่อเทียบกับแบรนด์ที่มีชื่อเสียงระดับนานาชาติอื่น ๆ โรงงานให้ความสำคัญกับการปฏิบัติจริงและคุ้มค่ามากขึ้น เพื่อให้ผลิตภัณฑ์ที่ถูกกว่าโรงงานนั้นเต็มไปด้วยทรัพยากรในประเทศ ในเวลาเดียวกันเพื่อให้แน่ใจว่าคุณภาพได้เปิดตัวอุปกรณ์การผลิตขั้นสูงมากกว่า 750 รายการจากทั่วทุกมุมโลก โรงงานผ่าน ISO9001, ISO14001 และ OH SAS18001 เมื่อเทียบกับวาล์วไฮดรอลิกอื่น ๆ ที่คล้ายกันวาล์วบรรเทาความดันHuade®นั้นมีความก้าวหน้าในด้านเทคโนโลยีมากขึ้นและมีความทนทานมากขึ้นในอุตสาหกรรมนี้ พวกเขาใช้กันอย่างแพร่หลายในอุตสาหกรรมการทหารเนื่องจากคุณภาพที่เชื่อถือได้และประสิทธิภาพที่มั่นคง

พารามิเตอร์ผลิตภัณฑ์ของวาล์วระบายความดัน Z2db 6

ของเหลวแรงดัน		น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ความดันของเหลว - ช่วงอุณหภูมิ (℃)		-30 ～+80
ช่วงความหนืด (mm/s)		10 ～ 800
ระดับการปนเปื้อนของของไหล		ระดับสูงสุดที่อนุญาตของการปนเปื้อนของ ของเหลวคือ NAS 1638, Class 9.β₁₀≥75
ความดันปฏิบัติการสูงสุด (MPA)		สูงถึง 31.5
ปรับแรงดันได้สูงสุด การตั้งค่า (MPA)		สูงถึง 5、 ถึง 10、 ถึง 20、 ถึง 31.5
ไหล, สูงสุด (l/min)		มากถึง 60
น้ำหนัก	พิมพ์ ZDB 6 (กิโลกรัม)	ประมาณ 1
	พิมพ์ Z2db 6 (กก.)	ประมาณ 1.2

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วบรรเทาแรงดัน Z2db 6

คุณสมบัติ:

▶วาล์วแผ่นแซนวิช

▶ 4 ช่วงความดัน

▶ 5 ตัวเลือกวงจร

▶ด้วยคาร์ทริดจ์บรรเทาแรงดันหนึ่งหรือสองตัว

▶ 4 องค์ประกอบการปรับ

·ลูกบิดโรตารี่

·แขนเสื้อที่มีรูปหกเหลี่ยมและหมวกป้องกัน

·ลูกบิดโรตารี่ที่ล็อคได้พร้อมสเกล

·ลูกบิดโรตารี่ที่ล็อคได้

แอปพลิเคชัน:

ฟังก์ชั่นหลักของวาล์วบรรเทาแรงดัน Z2db 6 คือการ จำกัด แรงดันภายในระบบไฮดรอลิก

ส่วนและสัญลักษณ์ของวาล์วบรรเทาความดัน ZDB 6

ประเภทวาล์วระบายความดัน ZDB และ Z2DB ดำเนินการนักบินและมีการออกแบบแผ่นแซนวิช

โดยทั่วไปแล้วพวกเขาประกอบด้วยที่อยู่อาศัย (7) พร้อมกับตลับวาล์วระบายความดันหนึ่งหรือสองตลับ

ความดันระบบถูกตั้งค่าโดยองค์ประกอบการปรับ (4)

ที่เหลือวาล์วจะปิด แรงกดดันในพอร์ต A การกระทำบนสปูล (1) ในเวลาเดียวกันความดันผ่านปาก (2) ไปยังสปริงที่โหลดด้านข้างของสปูล (1) และผ่านปาก (3) ไปยังนักบินป๊อปพ็อต (6) หากความดันในพอร์ต A เพิ่มขึ้นสูงกว่าค่าที่ตั้งไว้ในฤดูใบไม้ผลิ (5) นักบิน Poppet (6) จะเปิดขึ้น ตอนนี้ของเหลวสามารถไหลจากสปริงที่โหลดด้านข้างของสปูล (1), ปาก (3), และช่อง (8) ลงในพอร์ต T แรงดันตกที่เกิดขึ้นจากนั้นจะย้ายสปูล (1) ทำให้สิ่งนี้เปิดการเชื่อมต่อ A ถึง T ในขณะที่ความดันที่สปริง (5) ยังคงอยู่

น้ำมันนำร่องจากห้องสปริงทั้งสองกลับไปภายนอกไปยังถังผ่านพอร์ต T

สัญลักษณ์ของ Z2db 6
