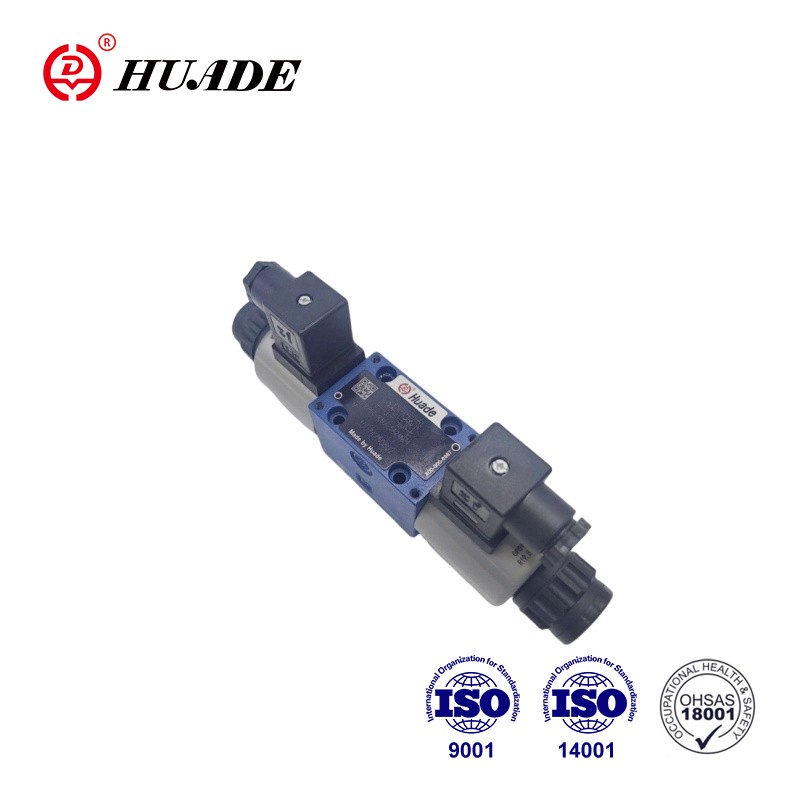

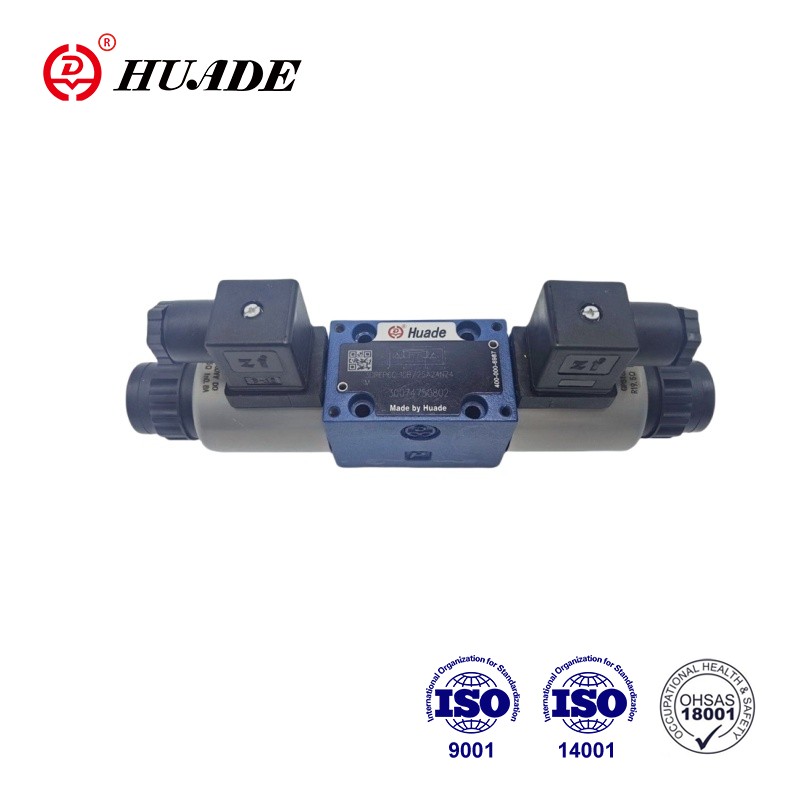

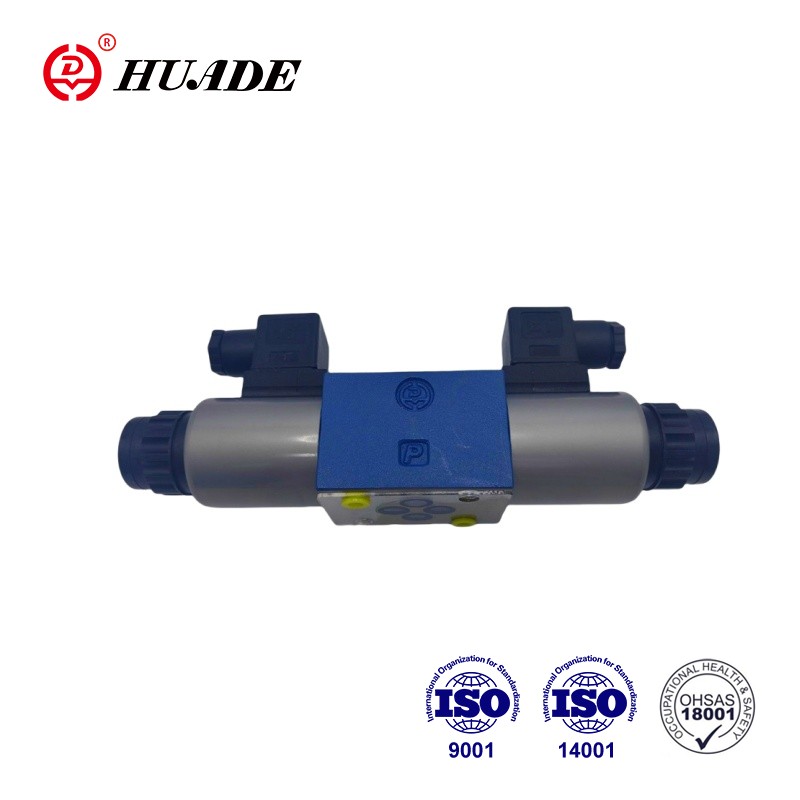

วาล์วลดแรงดัน 3 ทางประเภท 3DREP 6B ทำงานโดยตรงจากโซลินอยด์ตามสัดส่วน พวกเขาแปลงสัญญาณอินพุตไฟฟ้าเป็นสัญญาณเอาต์พุตแรงดันตามสัดส่วน โซลินอยด์แบบแบ่งสัดส่วนเป็นโซลินอยด์ DC แบบพินเปียกที่ควบคุมได้ โดยมีเกลียวตรงกลางและคอยล์แบบถอดได้ โซลินอยด์ได้รับการควบคุมแบบเลือกได้ผ่านอุปกรณ์อิเล็กทรอนิกส์ควบคุมภายนอก
| ไฮดรอลิก | ||
| แรงดันใช้งาน (MPa) | ท่าเรือพี | 10 ถ้าเกิน 10 ให้ติดตั้งวาล์ว พิมพ์ ZDR6DP..-30B/...ในพอร์ตอินพุต |
| พอร์ต ที | 3 | |
| การไหลสูงสุด (ลิตร/นาที) | 15(∆p=5MPa) | |
| ระดับการปนเปื้อน (อืม) | คำแนะนำตัวกรองที่มีอัตราการคงอยู่ขั้นต่ำ β10≥ 75 | |
| ฮิสเทรีซิส (%) | ≤3 | |
| ความแม่นยำในการทำซ้ำ (%) | ≤1 | |
| ความไวในการตอบสนอง (%) | ≤1 | |
| ช่วงการกลับตัว (%) | ≤1 | |
| ของเหลวความดัน | น้ำมันแร่ (สำหรับซีล NBR), ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM) | |
| ช่วงความหนืด (มม2/วินาที) | 2.8 ถึง 380 | |
| ช่วงอุณหภูมิของเหลวความดัน (°C) | -20 ถึง +70 | |
| การติดตั้ง | ไม่จำเป็น ควรเป็นแนวนอน | |
| น้ำหนัก (กก.) | ประเภท C:2.6; ประเภท A.B:1.5 | |
| ไฟฟ้าโซลินอยด์ | ||
| แรงดันไฟฟ้า | ดีซี24วี | |
| กระแสไฟฟ้าที่กำหนดต่อโซลินอยด์ (A) | 0.8 | |
| Max.current ต่อโซลินอยด์ (A) | ≤0.02 | |
| ความต้านทานของขดลวดโซลินอยด์ (Ω) | ค่าความเย็นที่ 20°C | 19.5 |
| สูงสุด คุณค่าที่อบอุ่น | 28.8 | |
| สถานะการทำงาน | อย่างต่อเนื่อง | |
| อุณหภูมิสภาวะ (°C) | ~+50 | |
| อุณหภูมิคอยล์ (°C) | ~+150 | |
| การป้องกันตามมาตรฐาน DIN40 050 | IP65 | |
| การเชื่อมต่อไฟฟ้า | 3DREP | พร้อมปลั๊กส่วนประกอบเข้ากับขั้วต่อปลั๊กอิน DIN43650-AM2 เข้ากับ DIN 43 650-AF2/Pg11 |
| 3เดรพ | พร้อมปลั๊กส่วนประกอบเข้ากับขั้วต่อปลั๊กอิน E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
คุณสมบัติ:
▶วาล์วสัดส่วนควบคุมโดยตรงสำหรับการควบคุมความดันและทิศทางการไหล
▶สั่งงานผ่านโซลินอยด์ตามสัดส่วนด้วยเกลียวตรงกลางและคอยล์แบบถอดได้
▶สปูลควบคุมตรงกลางสปริง
แอปพลิเคชัน:
วาล์วลดแรงดันตามสัดส่วนสามทาง 3DREP 6B ใช้กันอย่างแพร่หลายในอุปกรณ์การผลิตในอุตสาหกรรมปิโตรเลียม เคมี ยา และอุตสาหกรรมอื่นๆ
◆ออกแบบ:
วาล์วส่วนใหญ่ประกอบด้วย:
◆การทำงาน:
เมื่อโซลินอยด์ (1 และ 2) หมดพลังงาน แกนหมุนควบคุม (5) จะถูกยึดไว้ที่ตำแหน่งกึ่งกลางโดยใช้สปริงอัด
แกนหมุนควบคุม (2) จะทำงานโดยตรงเมื่อมีการจ่ายพลังงานให้กับโซลินอยด์ตัวใดตัวหนึ่ง
เช่น โดยการเพิ่มพลังงานโซลินอยด์ "a" (1)
→ แกนวัดแรงดัน (5) และแกนควบคุม (4) เลื่อนไปทางขวาตามสัดส่วนของสัญญาณอินพุตไฟฟ้า
→การเชื่อมต่อจาก P ไป B และ A ถึง T จะทำผ่านหน้าตัดของรูปแบบปากที่มีลักษณะการไหลแบบก้าวหน้า
◆การลดพลังงานของโซลินอยด์ (1)
→แกนหมุนควบคุม (4) จะกลับสู่ตำแหน่งกึ่งกลางด้วยสปริงอัด
ในตำแหน่งตรงกลาง จุดเชื่อมต่อ A และ B ถึง T จะเปิดอยู่ ดังนั้นของไหลแรงดันจึงสามารถไหลไปยังถังได้อย่างอิสระ การแทนที่ด้วยมือที่เป็นอุปกรณ์เสริมทำให้สามารถเคลื่อนย้ายแกนหมุนควบคุม (4) โดยไม่ต้องจ่ายไฟให้กับโซลินอยด์
●ความสนใจ!
การใช้ระบบบังคับด้วยมือโดยไม่ได้ตั้งใจอาจทำให้เครื่องจักรไม่สามารถควบคุมได้!
สัญลักษณ์วาล์วลดแรงดันตามสัดส่วน 3DREP 6B
