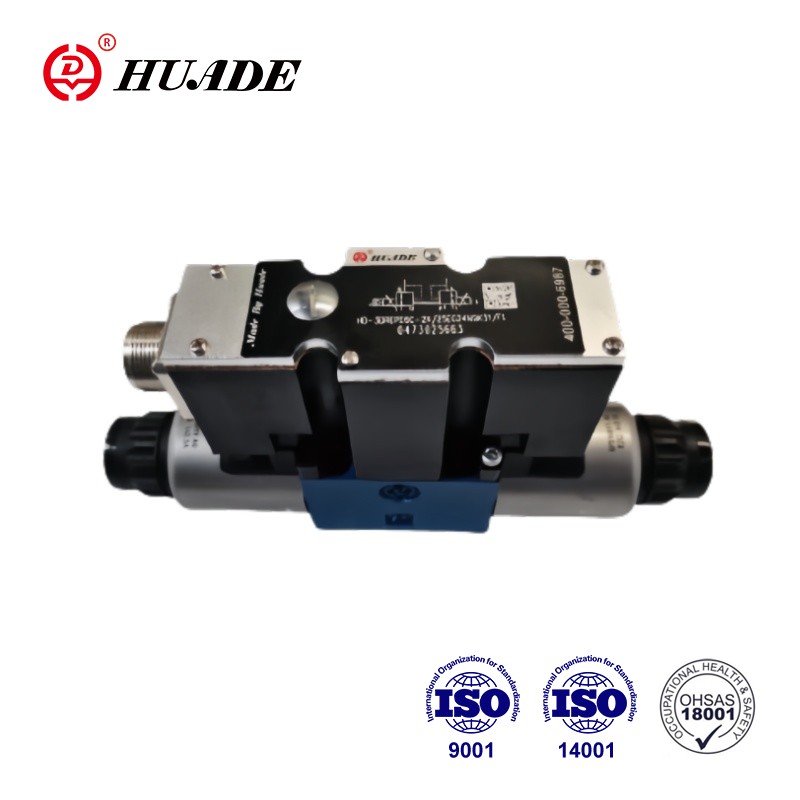

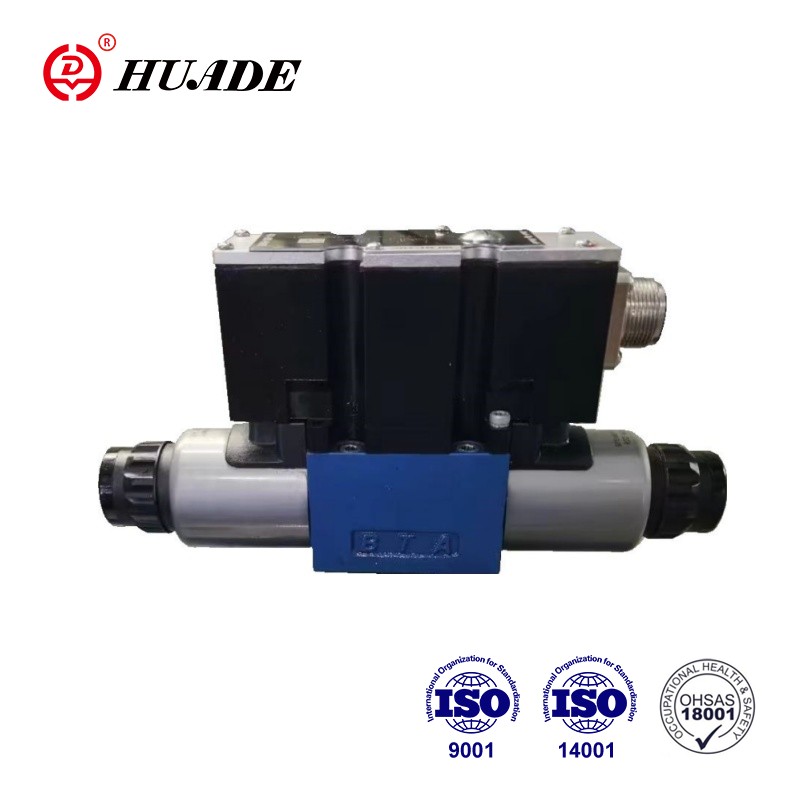

วาล์วลดความดันตามสัดส่วน 3Drepe6E-2X

เมื่อเทียบกับวาล์วลดความดันตามสัดส่วน 3Drepe6-2x วาล์วลดความดันตามสัดส่วนวาล์ว 3Drepe6E-2X วาล์วมีลักษณะและหลักการที่คล้ายคลึงกัน แต่ความแตกต่างคือมันมีแอมพลิฟายเออร์ในตัวและอินเทอร์เฟซ A1 โซลินอยด์จะถูกควบคุมโดยเลือกผ่านอุปกรณ์อิเล็กทรอนิกส์ควบคุมในตัว 3Drepe6E-2X ของ Huade และ Rexroth ใช้มาตรฐานคุณภาพเดียวกัน ประสิทธิภาพสามารถจับคู่ rexroth

พารามิเตอร์ผลิตภัณฑ์ของวาล์วลดความดันตามสัดส่วน 3Drep6E-2X

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วลดความดันตามสัดส่วน 3Drep6E-2X

คุณสมบัติ:

▶ควบคุมวาล์วสัดส่วนโดยตรงสำหรับการควบคุมความดันและทิศทางของการไหล

▶ทำงานผ่านโซลินอยด์สัดส่วนที่มีด้ายกลางและขดลวดถอดได้

▶แทนที่มือเป็นทางเลือก

▶สปริงควบคุมกึ่งกลางฤดูใบไม้ผลิ

▶พิมพ์ HD-3Drepe ด้วยอุปกรณ์อิเล็กทรอนิกส์แบบรวมอินเตอร์เฟส A1

▶อุปกรณ์อิเล็กทรอนิกส์ควบคุมภายนอกสำหรับประเภท HD-3Drep:

▶แอมพลิฟายเออร์แบบอะนาล็อกประเภท HD-VT-VSPA2-50-1X/... ในรูปแบบ Eurocard

▶แอมพลิฟายเออร์ดิจิตอลประเภท HD-VT-VSPD-1-1-1x/ .. ในรูปแบบ Eurocard

▶แอมพลิฟายเออร์ไฟฟ้าประเภท HD-VT-11118 ของการออกแบบแบบแยกส่วน

▶วาล์วและอุปกรณ์อิเล็กทรอนิกส์ควบคุมสัดส่วนจากแหล่งเดียว

แอปพลิเคชัน:

วาล์วลดความดันตามสัดส่วน 3Drep6E-2X ใช้กันอย่างแพร่หลายในการควบคุมระบบไฮดรอลิกอัตโนมัติในอุตสาหกรรมต่าง ๆ เช่นเครื่องมือเครื่องจักรอุตสาหกรรมแสงโลหะวิทยาและอื่น ๆ

ฟังก์ชั่นและลักษณะเฉพาะวาล์วของวาล์วลดความดันตามสัดส่วน 3Drep6E-2X

วาล์วลดแรงดัน 3 แบบ 3Drep6-2x ... ถูกกระตุ้นโดยตรงโดยโซลินอยด์สัดส่วน พวกเขาแปลงสัญญาณอินพุตไฟฟ้าเป็นสัญญาณเอาต์พุตความดันตามสัดส่วน โซลินอยด์สัดส่วนเป็นโซลินอยด์ DC แบบเปียกที่สามารถควบคุมได้พร้อมด้ายกลางและขดลวดที่ถอดออกได้ โซลินอยด์จะถูกควบคุมโดยทางเลือกผ่านทางอิเล็กทรอนิกส์การควบคุมภายนอก (ประเภท 3Drep-2x) หรือโดยอิเล็กทรอนิกส์ควบคุมในตัว (ประเภท 3Drepe-2X)

วาล์วส่วนใหญ่ประกอบด้วย: โซลินอยด์ (5 และ 6), ตัวเรือน (1), สปูลควบคุม (2) ที่มีสปูลวัดแรงดัน (3 และ 4) และอุปกรณ์อิเล็กทรอนิกส์วาล์วแบบบูรณาการ (7)

ด้วยโซลินอยด์ (5 และ 6) ทำให้สปูลควบคุม (2) ถูกจัดขึ้นในตำแหน่งกึ่งกลางโดยการบีบอัดสปริง สปูลควบคุม (2) ทำงานโดยตรงเมื่อโซลินอยด์ตัวใดตัวหนึ่งมีพลัง

เช่น โดยการใช้พลังงานโซลินอยด์ (5): สปูลวัดความดัน (3) และสปูลควบคุม (2) ย้ายไปทางขวาตามสัดส่วนของสัญญาณอินพุตไฟฟ้า การเชื่อมต่อจาก P ถึง B และ A ถึง T คือผ่านรูปแบบ cross-sections ที่มีลักษณะการไหลแบบก้าวหน้า

de-energisation ของโซลินอยด์ (5): สปูลควบคุม (2) ถูกส่งกลับไปยังตำแหน่งกึ่งกลางโดยสปริงบีบอัด ในตำแหน่งกลางการเชื่อมต่อ A และ B ถึง T จะถูกเปิดดังนั้นของเหลวความดันสามารถไหลไปยังถังได้อย่างอิสระ การแทนที่ด้วยมือเสริม (9 หรือ 10) ทำให้เป็นไปได้ที่จะย้ายสปูลควบคุม (2) โดยไม่ต้องใช้พลังงานโซลินอยด์

ฟังก์ชั่นของวาล์วตำแหน่ง 2 รุ่นนี้นั้นเหมือนกับวาล์วที่มี 3 ตำแหน่งการสลับ 3 ตำแหน่ง

อย่างไรก็ตามวาล์วตำแหน่ง 2 นั้นติดตั้งกับโซลินอยด์ 5 หรือ 6 เท่านั้นปลั๊ก (11) ติดตั้งแทนโซลินอยด์ที่สอง

สัญลักษณ์ของวาล์วลดความดันสัดส่วนตามสัดส่วน 3Drep6E-2X

ใช้ร่วมกับวาล์วสัดส่วนอื่น ๆ

แพ็คเกจของวาล์วผสม
