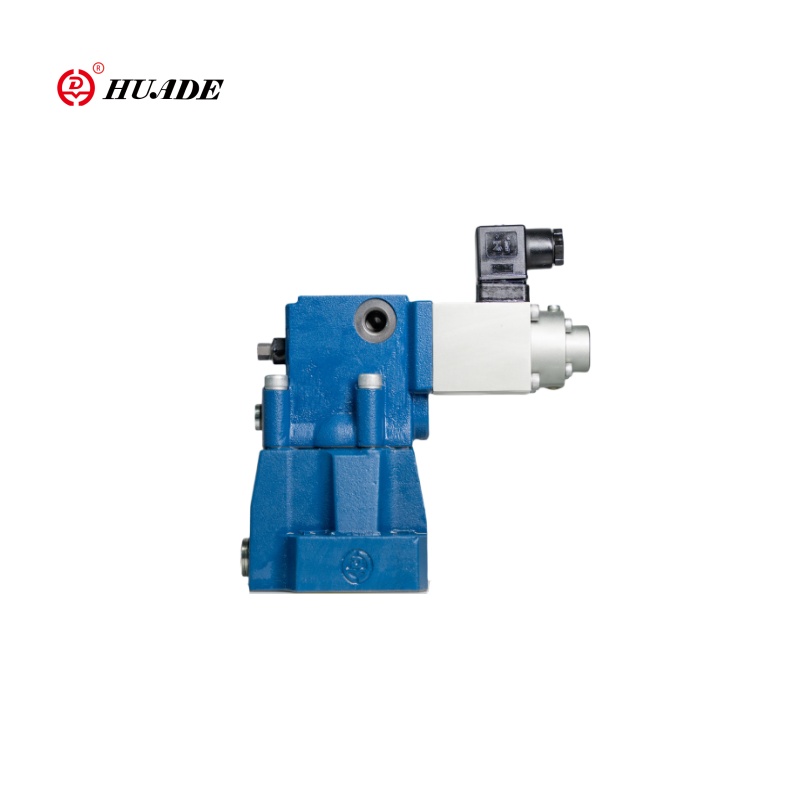

ประเภทการลดความดันสัดส่วนของ Huade DRE เป็นวาล์วลดแรงดันที่ดำเนินการโดยนักบิน พวกเขาใช้สำหรับการลดแรงกดดันในการทำงาน
วาล์วลดความดันตามสัดส่วน DRE โดยทั่วไปประกอบด้วยวาล์วนำร่อง (1) กับโซลินอยด์สัดส่วน (2) วาล์วหลัก (3) ที่มีชุดประกอบแกนหลัก (4) เช่นเดียวกับวาล์วตรวจสอบเสริม (5)
| เกี่ยวกับไฮดรอลิก | ||
| สูงสุดการตั้งค่าความดัน (MPA) | พอร์ต A และ B | 31.5 |
| พอร์ต y | ไปที่ถัง. ไม่มีแรงกดดัน | |
| ความดันสูงสุดสำหรับพอร์ต A (MPA) | เช่นเดียวกับอันดับความดัน | |
| min.setting ความดันสำหรับพอร์ต A (MPA) | เกี่ยวข้องกับ "Q" (ดูเส้นโค้ง) | |
| ความเป็นเส้นตรง (%) | ± 3.5 | |
| ความสามารถในการทำซ้ำ (%) | <± 2 | |
| การตีโพยตีพาย | ด้วย quiver ± 2.5% pmax โดยไม่มี Quiver ± 4.5% pmax | |
| ของเหลว | น้ำมันแร่ (สำหรับซีล NBR), ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM) | |
| ช่วงความหนืด (มม.2/s) | 2.8 ถึง 380 | |
| ช่วงอุณหภูมิของเหลว (℃) | -20 ถึง +70 | |
| เกี่ยวกับไฟฟ้า | ||
| แรงดันไฟฟ้า | DC | |
| min.control current (a) | 0.1 | |
| max.control current (a) | 0.8 | |
| ความต้านทานขดลวด (Ω) | วาล์วเก่าที่ 20 ℃คือ 19.5, max.warm valve คือ 28.8 | |
| หน้าที่ | ต่อเนื่อง | |
| อุณหภูมิสูงสุด (℃) | 50 | |
| ฉนวนถึง DIN 40 050 | IP65 | |
| แอมพลิฟายเออร์ที่เกี่ยวข้อง | ปลั๊กอินคอนเนคเตอร์ | |
| เครื่องใช้ไฟฟ้า | VT_2000: 40 (รวมกัน) | |
คุณสมบัติ:
▶การปกป้องแรงดันสูงสุดเป็นทางเลือก
▶วาล์วตรวจสอบเสริมระหว่าง A และ B
▶วาล์วที่ใช้ในการลดแรงดันในการทำงาน
▶สำหรับการติดตั้งแบบแผ่นย่อย
▶วาล์วและอุปกรณ์อิเล็กทรอนิกส์จากหนึ่ง Scurce
แอปพลิเคชัน:
วาล์วลดความดันสัดส่วน DRE/DREM มีโครงสร้างที่เรียบง่ายการติดตั้งและการดีบักที่สะดวกความสามารถในการไหลที่แข็งแกร่งการสูญเสียความดันเล็ก ๆ การทำซ้ำที่ดีและความเป็นเส้นตรงและเหมาะสำหรับโอกาสที่มีการไหลของระบบขนาดใหญ่ มีการใช้กันอย่างแพร่หลายในเครื่องมือเครื่องจักรอุตสาหกรรมแสงโลหะวิทยาการต่อเรือวิศวกรรมการขุดการบินและอวกาศและสาขาอื่น ๆ
พิมพ์ dre ...
การตั้งค่าความดันในพอร์ต A ขึ้นอยู่กับแรงดันไฟฟ้าที่มีอยู่ที่โซลินอยด์สัดส่วน (2)
ที่เหลือโดยไม่มีแรงกดดันในพอร์ต B ฤดูใบไม้ผลิถือสปูลหลัก (4) ในตำแหน่งเริ่มต้น การเชื่อมต่อจาก B ถึง A จะปิดการกระโดดเริ่มต้นจึงหลีกเลี่ยง
ความดันในพอร์ต A กระทำผ่านการเชื่อมต่อในพื้นที่ของสปูลหลัก
น้ำมันนำร่องถูกนำมาจากพอร์ต A (NS 10) หรือพอร์ต B (NS 20,30) และผ่านการเชื่อมต่อกับคอนโทรลเลอร์การไหลคงที่ซึ่งถือค่าคงที่การไหลของน้ำมันนำร่องเป็นอิสระจากความดันลดลงระหว่างพอร์ต A และ B จากคอนโทรลเลอร์การไหลคงที่
ความดันที่ต้องการในพอร์ต A ถูกกำหนดที่แอมพลิฟายเออร์ที่เกี่ยวข้อง
สัญลักษณ์ของวาล์วลดความดันตามสัดส่วน
