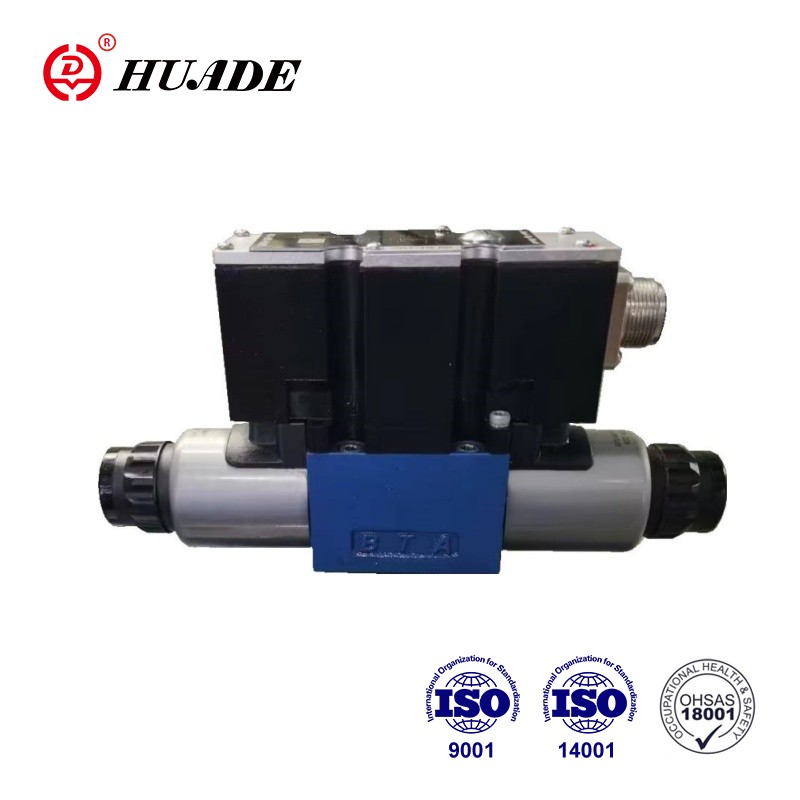

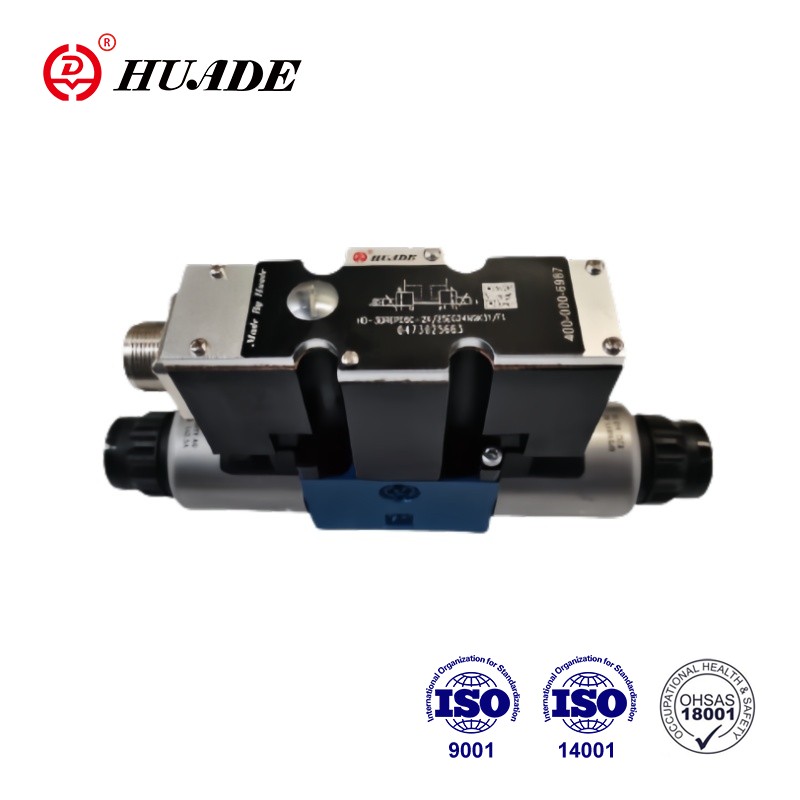

วาล์วลดแรงดัน 3 ทางประเภท 3DREP6-2X...สั่งงานโดยตรงจากโซลินอยด์ตามสัดส่วน พวกเขาแปลงสัญญาณอินพุตไฟฟ้าเป็นสัญญาณเอาต์พุตแรงดันตามสัดส่วน โซลินอยด์ตามสัดส่วนเป็นโซลินอยด์ DC พินเปียกที่ควบคุมได้พร้อมเกลียวกลางและคอยล์แบบถอดได้ โซลินอยด์ได้รับการควบคุมแบบเลือกได้ผ่านอุปกรณ์อิเล็กทรอนิกส์ควบคุมภายนอก (ประเภท 3DREP-2X) หรือโดยอุปกรณ์อิเล็กทรอนิกส์ควบคุมแบบรวม (ประเภท 3DREPE-2X)
| ไฮดรอลิก | |||
| ประเภทวาล์ว | HD-3DREP | HD-3DREPE | |
| ช่วงแรงดันใช้งาน MPa | ท่าเรือพี | 2 ถึง 10 สำหรับความดันขั้น 1.6 | |
| 3 ถึง 10 สำหรับความดันขั้น 2.5 | |||
| 5 ถึง 10 สำหรับความดันขั้น 4.5 | |||
| พอร์ต ที | 0 ถึง 3 | ||
| อัตราการไหลสูงสุด ลิตร/นาที | 15(△p=5MPa) | ||
| ความละเอียดของตัวกรอง (μm) | ≤20 (ควรน้อยกว่า 10) | ||
| ฮิสเทรีซิส (%) | ≤5 | ||
| ความแม่นยำในการทำซ้ำ (%) | ≤1 | ||
| ความไวในการตอบสนอง (%) | ≤0.5 | ||
| ของเหลวความดัน | น้ำมันแร่หรือฟอสเฟตเอสเตอร์ | ||
| ช่วงความหนืด มม2/วิ | 20~ 380 | ||
| ช่วงอุณหภูมิของเหลวความดัน ( ℃) | -20~+80 | ||
| น้ำหนัก (กก.) | 2 | 2.2 | |
| ไฟฟ้า | |||
| ข้อมูลทางไฟฟ้าโซลินอยด์ | |||
| ประเภทวาล์ว | HD-3DREP | HD-3DREPE | |
| ประเภทแรงดันไฟฟ้า | ดี.ซี | ดี.ซี | |
| แรงดันไฟฟ้าที่กำหนด (V) | 24 | ||
| กระแสสูงสุด (A) | 1.5 | 2.5 | |
| ความต้านทานของขดลวดโซลินอยด์ (Ω) | ค่าความเย็นที่ 20 ℃ | 4.8 | 2 |
| ค่าสูงสุดที่อบอุ่น | 7.2 | 3 | |
| หน้าที่ (%) | 100 | ||
| อุณหภูมิคอยล์ ℃ | มากถึง 150 | ||
| การป้องกัน | IP65 | ||
| ไฟฟ้า, อิเล็กทรอนิกส์ควบคุม | |||
| เครื่องขยายเสียง | HD-VT-VSPA2-50-1X/T1 (พร้อมเวลา 1ramp) | อุปกรณ์อิเล็กทรอนิกส์ควบคุมแบบรวม | |
| HD-VT-VSPA2-50-1X/T5 (พร้อมเวลาเปลี่ยน 5 ครั้ง) | |||
| แรงดันไฟฟ้า | แรงดันไฟฟ้าที่กำหนด VDC | 24 | |
| ค่าขีดจำกัดล่าง V | 19 | ||
| ค่าจำกัดบน V | 35 | ||
| การบริโภคในปัจจุบัน | ไอแมกซ์ เอ | 1.8 | |
| กระแสอิมพัลส์ A | 4 | ||
คุณสมบัติ:
▶ วาล์วสัดส่วนควบคุมโดยตรงเพื่อควบคุมความดันและทิศทางการไหล
▶สั่งงานผ่านโซลินอยด์ตามสัดส่วนด้วยเกลียวตรงกลางและคอยล์แบบถอดได้
▶แทนที่มือไม่จำเป็น
▶สปูลควบคุมตรงกลางสปริง
▶พิมพ์ HD-3DREPE พร้อมอุปกรณ์อิเล็กทรอนิกส์ในตัว อินเทอร์เฟซ A1
▶อุปกรณ์อิเล็กทรอนิกส์ควบคุมภายนอกสำหรับประเภท HD-3DREP:
▶แอมพลิฟายเออร์อนาล็อกประเภท HD-VT-VSPA2-50-1X/...ในรูปแบบ Eurocard
▶แอมพลิฟายเออร์ดิจิตอลประเภท HD-VT-VSPD-1-1X/ ..ในรูปแบบยูโรการ์ด
▶แอมพลิฟายเออร์ไฟฟ้าประเภท HD-VT-11118 ของการออกแบบโมดูลาร์
▶ วาล์วและอุปกรณ์อิเล็กทรอนิกส์ควบคุมตามสัดส่วนจากแหล่งเดียว
แอปพลิเคชัน:
วาล์วลดแรงดันตามสัดส่วน 3DREP6-2X ใช้กันอย่างแพร่หลายในการควบคุมระบบไฮดรอลิกแบบอัตโนมัติในอุตสาหกรรมต่างๆ เช่น เครื่องมือกล อุตสาหกรรมเบา โลหะวิทยา และอื่นๆ
วาล์วส่วนใหญ่ประกอบด้วย: โซลินอยด์ (5 และ 6), ตัวเรือน (1), แกนหมุนควบคุม (2) พร้อมแกนวัดความดัน (3 และ 4) และระบบอิเล็กทรอนิกส์วาล์วในตัวที่เป็นอุปกรณ์เสริม (7)
เมื่อโซลินอยด์ (5 และ 6) ไม่ทำงาน สปูลควบคุม (2) จะถูกยึดไว้ที่ตำแหน่งกึ่งกลางโดยใช้สปริงอัด สปูลควบคุม (2) จะทำงานโดยตรงเมื่อโซลินอยด์ตัวใดตัวหนึ่งถูกจ่ายไฟ
เช่น โดยการกระตุ้นโซลินอยด์ (5): แกนวัดความดัน (3) และแกนควบคุม (2) เลื่อนไปทางขวาตามสัดส่วนของสัญญาณอินพุตไฟฟ้า การเชื่อมต่อจาก P ไป B และ A ถึง T จะทำผ่านหน้าตัดของรูปแบบปากที่มีลักษณะการไหลแบบก้าวหน้า
การลดพลังงานของโซลินอยด์ (5): แกนหมุนควบคุม (2) จะกลับสู่ตำแหน่งศูนย์กลางโดยสปริงอัด ในตำแหน่งตรงกลาง การเชื่อมต่อ A และ B ถึง T จะถูกเปิด ดังนั้นของไหลแรงดันจึงสามารถไหลไปยังถังได้อย่างอิสระ การแทนที่ด้วยมือที่เป็นอุปกรณ์เสริม (9 หรือ 10) ช่วยให้สามารถเคลื่อนย้ายแกนควบคุม (2) ได้โดยไม่ต้องเปิดโซลินอยด์
ฟังก์ชั่นของวาล์ว 2 ตำแหน่งเวอร์ชันนี้โดยพื้นฐานแล้วจะเหมือนกับวาล์วที่มีตำแหน่งสวิตช์ 3 ตำแหน่ง
อย่างไรก็ตาม วาล์ว 2 ตำแหน่งจะติดตั้งกับโซลินอยด์ 5 หรือ 6 เท่านั้น มีปลั๊ก (11) ติดตั้งแทนที่โซลินอยด์ตัวที่สอง
สัญลักษณ์ของวาล์วลดแรงดันตามสัดส่วน 3DREP6-2X
