เมื่อคุณทำงานกับระบบไฮดรอลิก การเลือกวาล์วควบคุมทิศทางที่เหมาะสมสามารถสร้างหรือหยุดการทำงานของคุณได้ วาล์วควบคุมทิศทาง Bosch Rexroth 4WE 10 E ได้รับชื่อเสียงในฐานะเครื่องมือที่เชื่อถือได้ในการใช้งานทางอุตสาหกรรม และมีเหตุผลที่ดีว่าทำไมวิศวกรถึงกลับมาใช้วาล์วนี้อยู่เสมอ
อะไรทำให้วาล์วควบคุมทิศทาง 4WE 10 E พิเศษ

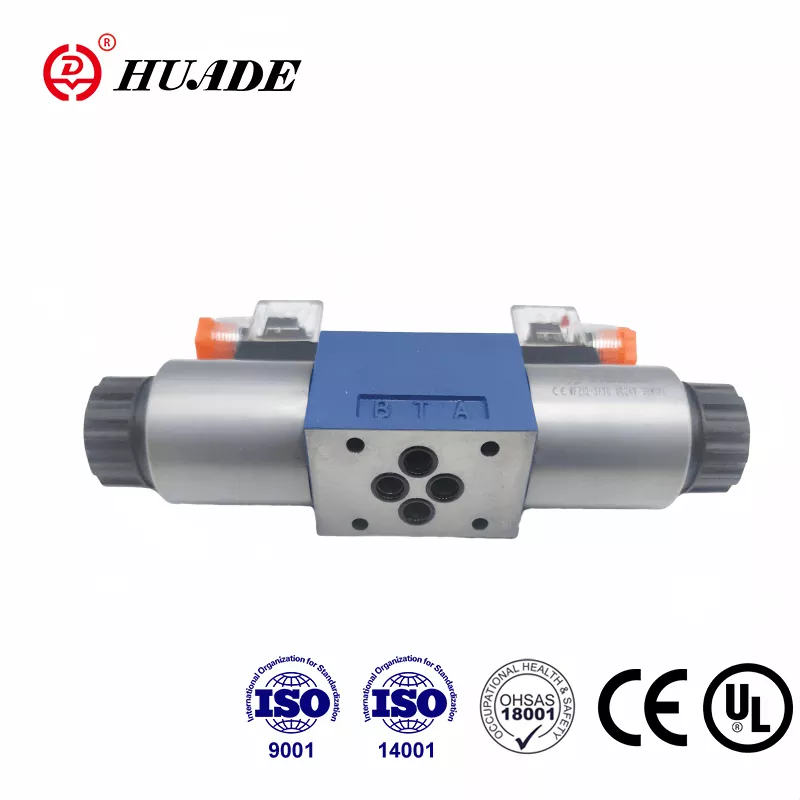

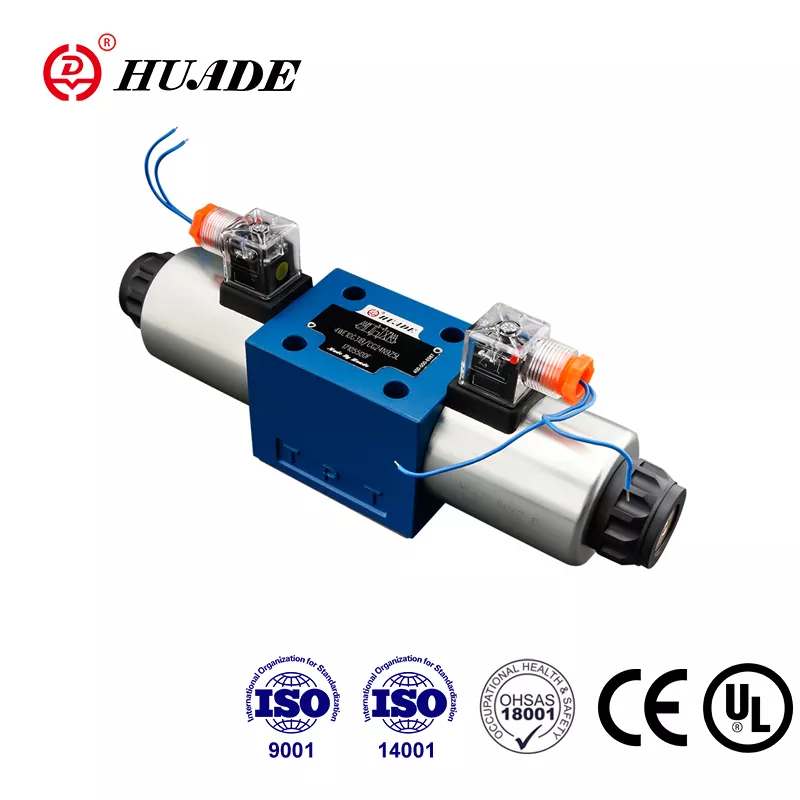

Rexroth 4WE 10 E เป็นโซลินอยด์วาล์วออกฤทธิ์โดยตรงที่ควบคุมวิธีที่ของไหลไฮดรอลิกเคลื่อนที่ผ่านระบบของคุณ ให้คิดว่ามันเป็นอุปกรณ์ควบคุมการจราจรสำหรับน้ำมันไฮดรอลิกของคุณ โดยจะบอกของเหลวว่าจะไปที่ไหน หยุดเมื่อใด และควรเลือกเส้นทางใด วาล์วเฉพาะนี้ใช้ขดลวดแม่เหล็กไฟฟ้าเพื่อเลื่อนแกนภายใน ซึ่งจะเปลี่ยนเส้นทางการไหลเพื่อทำให้กระบอกไฮดรอลิกหรือมอเตอร์ของคุณเคลื่อนที่ตามที่คุณต้องการ
สิ่งที่ทำให้วาล์วควบคุมทิศทางนี้แตกต่างออกไปคือการออกแบบให้เป็นศูนย์กลางปิด โดยมีเครื่องหมาย "E" อยู่ในชื่อ เมื่อวาล์วอยู่ในตำแหน่งที่เป็นกลาง พอร์ตทั้งหมดจะยังคงถูกปิดกั้น แอคชูเอเตอร์ไฮดรอลิกของคุณคงตำแหน่งไว้โดยไม่มีการเคลื่อนตัว ซึ่งมีความสำคัญมากเมื่อคุณยกของหนักหรือต้องเก็บสิ่งของให้นิ่งสนิท
การทำลายหมายเลขรุ่น
ชื่อ 4WE 10 E จะบอกคุณทุกอย่างเกี่ยวกับการทำงานของวาล์วนี้ "4" หมายความว่ามีสี่พอร์ตสำหรับเชื่อมต่อสายไฮดรอลิกของคุณ "WE" ระบุว่าเป็นวาล์วควบคุมทิศทางที่ออกฤทธิ์โดยตรงพร้อมการทำงานของโซลินอยด์ "10" หมายถึงขนาดของมัน ซึ่งเป็นไปตามมาตรฐาน NG10 หรือที่เรียกว่า CETOP 5 หรือ ISO 4401-05-04-0-05 การกำหนดมาตรฐานนี้หมายความว่า Rexroth 4WE 10 E จะพอดีกับพื้นผิวการติดตั้งใดๆ ที่ออกแบบมาสำหรับวาล์ว NG10 ทำให้คุณมีความยืดหยุ่นในการเปลี่ยนอุปกรณ์เก่าหรือสร้างระบบใหม่
การกำหนด "E" อธิบายการกำหนดค่าสปูล ในโลกของวาล์ว ตัวอักษรที่แตกต่างกันแสดงถึงรูปแบบการไหลที่แตกต่างกัน E-type ช่วยให้พอร์ตทั้งหมดปิดอยู่ในตำแหน่งกึ่งกลาง ทำให้เหมาะอย่างยิ่งเมื่อคุณต้องการรับน้ำหนักที่มั่นคงโดยไม่มีการเคลื่อนไหวใดๆ
ความสามารถทางเทคนิคที่สำคัญ
วาล์วควบคุมทิศทาง 4WE 10 E จัดการกับแรงดันที่รุนแรง สามารถทำงานได้ที่แรงดันสูงสุด 350 บาร์บนท่าเรือหลัก ซึ่งคิดเป็นประมาณ 5,075 ปอนด์ต่อตารางนิ้ว ซึ่งเพียงพอสำหรับการใช้งานในอุตสาหกรรมหนักส่วนใหญ่ ตั้งแต่เครื่องฉีดพลาสติกไปจนถึงอุปกรณ์ก่อสร้าง
ความสามารถในการไหลจะแตกต่างกันไปขึ้นอยู่กับว่าคุณเลือกไฟ DC หรือ AC วาล์วควบคุมทิศทาง Rexroth เวอร์ชัน DC เคลื่อนที่ได้สูงสุด 160 ลิตรต่อนาที ในขณะที่เวอร์ชัน AC เคลื่อนไหวสูงสุดที่ 120 ลิตรต่อนาที ความแตกต่างนี้เกิดขึ้นเนื่องจากคอยล์ AC จะสร้างความร้อนมากขึ้นเมื่อวาล์วยังมีพลังงานอยู่ ดังนั้น Bosch Rexroth จึงจำกัดการไหลเพื่อป้องกันปัญหาความร้อนสูงเกินไป
เวลาตอบสนองมีความสำคัญเมื่อคุณต้องการการเคลื่อนไหวที่รวดเร็วและแม่นยำ 4WE 10 E จะเปิดเครื่องใน 45 ถึง 70 มิลลิวินาที และปล่อยออกมาใน 35 ถึง 45 มิลลิวินาที เมื่อใช้พลังงาน DC ซึ่งเร็วเพียงพอสำหรับสายการผลิตอัตโนมัติส่วนใหญ่ หากคุณต้องการการทำงานที่ราบรื่นยิ่งขึ้น คุณสามารถเพิ่มเม็ดมีดลดแรงสั่นสะเทือนที่เป็นอุปกรณ์เสริมซึ่งจะชะลอการเปลี่ยนเกียร์เพื่อลดแรงกระแทกในระบบของคุณ
ศูนย์ปิดทำงานอย่างไร
การกำหนดค่าสปูลชนิด E ช่วยให้วาล์วควบคุมทิศทางนี้มีความสามารถในการรับน้ำหนัก รูปภาพสามตำแหน่ง: กลาง ซ้าย และขวา ในตำแหน่งกึ่งกลาง พื้นที่ภายในบนสปูลจะบล็อกพอร์ตทั้งสี่พอร์ต พอร์ต P เชื่อมต่อกับปั๊มของคุณ พอร์ต T ไปที่ถังของคุณ และพอร์ต A และ B เชื่อมต่อกับแอคชูเอเตอร์ของคุณ เมื่อทุกอย่างยังถูกปิดกั้น น้ำมันที่ติดอยู่ในกระบอกสูบของคุณจะไม่สามารถหลุดออกไปได้ ดังนั้นภาระของคุณจึงยังคงอยู่ตรงจุดที่คุณทิ้งไว้
เพิ่มพลังให้กับคอยล์ "a" และแกนหมุนจะเลื่อนไปทางซ้าย ตอนนี้พอร์ต P เชื่อมต่อกับพอร์ต A ในขณะที่พอร์ต B ระบายไปยังพอร์ต T แอคชูเอเตอร์ของคุณขยาย สลับไปที่คอยล์ "b" และแกนหมุนจะเลื่อนไปทางขวาโดยกลับรูปแบบการไหล พอร์ต P จะป้อนพอร์ต B ในขณะที่พอร์ต A จะกลับไปที่แทงค์ โดยจะดึงแอคชูเอเตอร์กลับคืน
การจัดเรียงแบบกึ่งกลางปิดนี้ทำงานได้อย่างสมบูรณ์แบบสำหรับการใช้งาน เช่น โต๊ะยก แคลมป์ และเครื่องอัดขึ้นรูป ซึ่งการยึดตำแหน่งมีความสำคัญมากกว่าประสิทธิภาพในการใช้พลังงาน ข้อเสียคือปั๊มของคุณยังคงสร้างแรงดันแม้ว่าจะไม่มีสิ่งใดเคลื่อนไหว ซึ่งทำให้เกิดความร้อนและเปลืองพลังงาน โดยทั่วไปคุณจะจับคู่ Rexroth 4WE 10 E นี้กับรีลีฟวาล์วเพื่อปกป้องระบบของคุณ
แอปพลิเคชันในโลกแห่งความเป็นจริง
โรงงานผลิตใช้วาล์วควบคุมทิศทาง 4WE 10 E ในรูปแบบนับไม่ถ้วน เครื่องฉีดขึ้นรูปใช้เครื่องนี้ในการควบคุมการยึดจับแม่พิมพ์ด้วยความแม่นยำ อุปกรณ์หล่อใช้เพื่อวางตำแหน่งชิ้นส่วนโลหะได้อย่างแม่นยำ เครื่องจักรก่อสร้างได้ประโยชน์จากความสามารถในการยึดตำแหน่งบุ้งกี๋และบูมบนทางลาดโดยไม่เกิดการเคลื่อนตัว
วาล์วยังปรากฏให้เห็นในการใช้งานทางทะเล อุปกรณ์งานโลหะ และระบบการผลิตที่มีความแม่นยำ เมื่อใดก็ตามที่คุณต้องการให้แอคทูเอเตอร์ไฮดรอลิกอยู่ภายใต้ภาระ การออกแบบวาล์วควบคุมทิศทาง Rexroth แบบกึ่งกลางปิดนี้จะมอบการควบคุมที่คุณต้องการ
การติดตั้งและการติดตั้ง
4WE 10 E ติดตั้งโดยตรงกับเพลตย่อยที่ตรงกับมาตรฐาน NG10 วิธีการแบบโมดูลาร์นี้ช่วยลดความยุ่งยากในการติดตั้งและการเปลี่ยน คุณสามารถซ้อนวาล์วเพิ่มเติมไว้ด้านบนได้โดยใช้บล็อกท่อร่วม สร้างชุดวาล์วขนาดกะทัดรัดที่ช่วยประหยัดพื้นที่และลดจำนวนท่อและข้อต่อที่คุณต้องการ
การออกแบบโซลินอยด์แบบกระดองเปียกมีข้อดีในทางปฏิบัติ คอยล์อยู่ในน้ำมันซึ่งช่วยกระจายความร้อนและลดเสียงรบกวน คุณสามารถหมุนชุดคอยล์ได้ 360 องศาเพื่อวางตำแหน่งขั้วต่อไฟฟ้าในตำแหน่งที่สะดวกที่สุด หากคอยล์เสีย คุณสามารถเปลี่ยนได้โดยไม่ต้องระบายระบบไฮดรอลิก ช่วยลดเวลาหยุดทำงาน
การเชื่อมต่อไฟฟ้าเป็นไปตามมาตรฐาน DIN EN 175301-803 โดยมีระดับการป้องกัน IP65 หรือ IP67 ขึ้นอยู่กับการกำหนดค่าของคุณ ตัวเลือกแรงดันไฟฟ้า ได้แก่ 12, 24, 110 และ 230 โวลต์สำหรับทั้งไฟ DC และ AC โดยมีพิกัดความเผื่อบวกหรือลบ 10 เปอร์เซ็นต์
เปรียบเทียบกับตัวเลือกอื่นๆ
เมื่อคุณเลือกซื้อวาล์วควบคุมทิศทางขนาด NG10 คุณจะพบกับวาล์วทางเลือกอื่นจาก Parker, Eaton และผู้ผลิตรายอื่นๆ Parker D3W series มีแรงดันและอัตราการไหลใกล้เคียงกัน แต่เปลี่ยนได้ช้ากว่า โดยใช้เวลาประมาณ 110 มิลลิวินาทีในการตอบสนอง Eaton DG4V-5 ตรงกับความสามารถในการไหลแต่ไม่ได้ระบุความถี่ในการหมุนเวียนอย่างชัดเจน
Rexroth 4WE 10 E โดดเด่นด้วยเวลาตอบสนองที่เร็วขึ้นและความสามารถในการปั่นจักรยานที่สูงขึ้น สามารถรองรับการทำงานสวิตชิ่งได้สูงสุดถึง 15,000 ครั้งต่อชั่วโมง ทำให้เหมาะสำหรับกระบวนการอัตโนมัติความเร็วสูง ตัวเลือกการหน่วงแบบปรับได้ยังช่วยให้คุณควบคุมความเร็วของวาล์วได้มากขึ้น ซึ่งช่วยให้คุณปรับแต่งการทำงานของระบบได้อย่างละเอียด
ราคาแตกต่างกันไปตามข้อกำหนดและแหล่งที่คุณซื้อ การกำหนดค่าพื้นฐานของวาล์วควบคุมทิศทาง Rexroth นี้เริ่มต้นที่ประมาณ 56 เหรียญสหรัฐฯ ในขณะที่รุ่นที่มีการเคลือบแบบพิเศษ แรงดันไฟฟ้าแบบกำหนดเอง หรือซีลแบบปรับปรุงอาจมีราคาเกิน 1,200 เหรียญสหรัฐฯ คุณจะพบผลิตภัณฑ์เหล่านี้ได้จากตัวแทนจำหน่าย Bosch Rexroth อย่างเป็นทางการ แหล่งจัดหาสินค้าอุตสาหกรรม และตลาดออนไลน์ เมื่อซื้อ ให้ตรวจสอบว่าหมายเลขรุ่นตรงกับความต้องการของคุณทุกประการ โดยให้ความสนใจเป็นพิเศษกับพิกัดแรงดันไฟฟ้าและประเภทของแกนม้วนสาย
ทำให้มันทำงานต่อไป
ศัตรูที่ใหญ่ที่สุดของวาล์วควบคุมทิศทางคือการปนเปื้อน สิ่งสกปรกในน้ำมันไฮดรอลิกของคุณทำให้แกนม้วนกระดาษติด ส่งผลให้การทำงานไม่แน่นอนหรือเกิดความล้มเหลวโดยสิ้นเชิง 4WE 10 E ต้องการน้ำมันกรองถึง 10 ไมครอน ซึ่งสอดคล้องกับระดับความสะอาดของ NAS 1638 Class 9 หรือ ISO 4406 20/18/15
การบำรุงรักษาตามปกติเริ่มต้นด้วยการตรวจสอบน้ำมันของคุณ ตรวจสอบการเปลี่ยนสีซึ่งบ่งชี้ถึงความร้อนสูงเกินไปหรือการเกิดออกซิเดชัน ทดสอบความหนืดเป็นระยะๆ เนื่องจากน้ำมันที่บางหรือหนาเกินไปจะส่งผลต่อประสิทธิภาพของวาล์ว เปลี่ยนตัวกรองตามกำหนดเวลา และพิจารณาติดตั้งเกจวัดแรงดันเพื่อตรวจจับปัญหาตั้งแต่เนิ่นๆ
เมื่อวาล์วควบคุมทิศทาง Rexroth ทำงาน อาการมักจะชี้ไปที่สาเหตุเฉพาะ หากวาล์วติดแต่ทำงานเมื่อคุณดันระบบบังคับด้วยมือ อาจเกิดการปนเปื้อนได้ คอยล์ไหม้ในเวอร์ชัน AC มักเป็นผลมาจากการไหลมากเกินไป ทำให้แกนม้วนติดขณะมีกระแสไฟฟ้า ส่งผลให้คอยล์ร้อนเกินไป การรั่วไหลภายนอกมักมาจากซีลที่สึกหรอ ในขณะที่การรั่วไหลภายในจะแสดงเป็นการเคลื่อนไหวของแอคชูเอเตอร์ที่ช้าและเป็นรูพรุน
การทำความสะอาดวาล์วต้องได้รับการดูแล นำออกจากระบบ ถอดแยกชิ้นส่วนอย่างระมัดระวัง และทำความสะอาดกระบอกสูบและแกนม้วนสายด้วย WD-40 หรือตัวทำละลายที่คล้ายกัน เป่าทางเดินออกด้วยลมอัด และตรวจสอบการสึกหรอหรือความเสียหาย เปลี่ยนซีลโดยใช้ชุดอุปกรณ์ที่ถูกต้องสำหรับเวอร์ชันวาล์วของคุณ โปรดทราบว่าการใช้งานที่อุณหภูมิสูงจำเป็นต้องใช้ซีล FKM แทนที่จะเป็นยาง NBR มาตรฐาน
การตัดสินใจเลือกที่ถูกต้อง
วาล์วควบคุมทิศทาง 4WE 10 E เป็นเลิศเมื่อมีความสำคัญในการรับน้ำหนักบรรทุก การออกแบบกึ่งกลางปิดป้องกันการเคลื่อนตัว การตอบสนองที่รวดเร็วรองรับระบบอัตโนมัติ และการติดตั้งที่ได้มาตรฐานทำให้การติดตั้งง่ายขึ้น โครงสร้างแบบโมดูลาร์ช่วยให้คุณสร้างวงจรควบคุมที่ซับซ้อนในพื้นที่ขนาดกะทัดรัด และคอยล์แบบกระดองเปียกมีอายุการใช้งานยาวนานพร้อมการบำรุงรักษาน้อยที่สุด
พิจารณาการแลกเปลี่ยนพลังงาน ตำแหน่งตรงกลางที่ถูกบล็อกช่วยให้ปั๊มของคุณมีภาระแม้ในขณะที่ไม่มีสิ่งใดเคลื่อนไหว ก่อให้เกิดความร้อนและการใช้พลังงาน หากประสิทธิภาพในการใช้พลังงานมีมากกว่าการยึดตำแหน่งในการใช้งานของคุณ ให้ดูที่แกน J-type ที่จะขนถ่ายปั๊มโดยเป็นกลาง สำหรับแอปพลิเคชันที่ต้องการ Free Float การกำหนดค่าศูนย์เปิดประเภท H อาจทำงานได้ดีกว่า
จับคู่ระบบไฟฟ้าของคุณกับวาล์วอย่างระมัดระวัง เวอร์ชัน DC รองรับการไหลที่สูงขึ้นและตอบสนองเร็วขึ้น ทำให้เป็นตัวเลือกเริ่มต้นสำหรับการใช้งานในอุตสาหกรรมส่วนใหญ่ ไฟ AC ทำงานได้ดีสำหรับการทำงานที่ช้าลง แต่โปรดจำไว้ว่าขีดจำกัดการไหลที่ 120 ลิตรต่อนาที เพื่อป้องกันความเสียหายของคอยล์
Rexroth 4WE 10 E ได้รับการยอมรับในด้านระบบไฮดรอลิกทางอุตสาหกรรมผ่านประสิทธิภาพที่ได้รับการพิสูจน์มานานหลายทศวรรษ การผสมผสานระหว่างความสามารถในการรับแรงดันสูง การตอบสนองที่รวดเร็ว และการรองรับน้ำหนักที่เชื่อถือได้ ทำให้ผลิตภัณฑ์นี้เป็นตัวเลือกที่ดีสำหรับการใช้งานที่มีความต้องการสูง รักษาน้ำมันของคุณให้สะอาด เลือกรูปแบบแกนหมุนที่เหมาะสมกับความต้องการของคุณ และวาล์วควบคุมทิศทางนี้จะให้บริการที่เชื่อถือได้นานหลายปี ไม่ว่าคุณจะเปลี่ยนวาล์วที่มีอยู่หรือออกแบบระบบใหม่ การทำความเข้าใจว่าอะไรที่ทำให้เครื่องหมาย 4WE 10 E ช่วยให้คุณได้รับประโยชน์สูงสุดจากอุปกรณ์ไฮดรอลิกของคุณ
