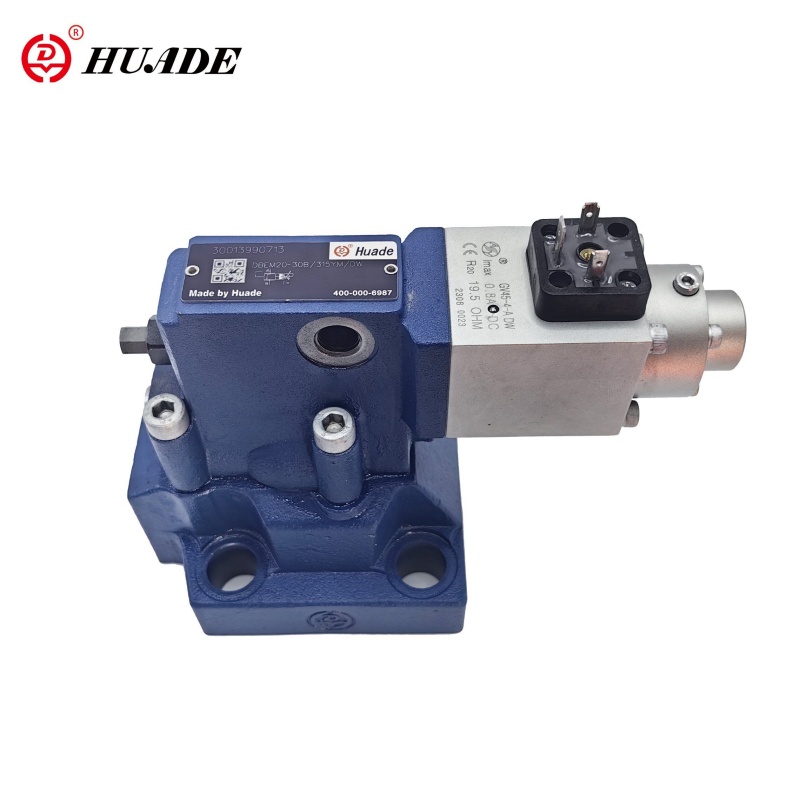

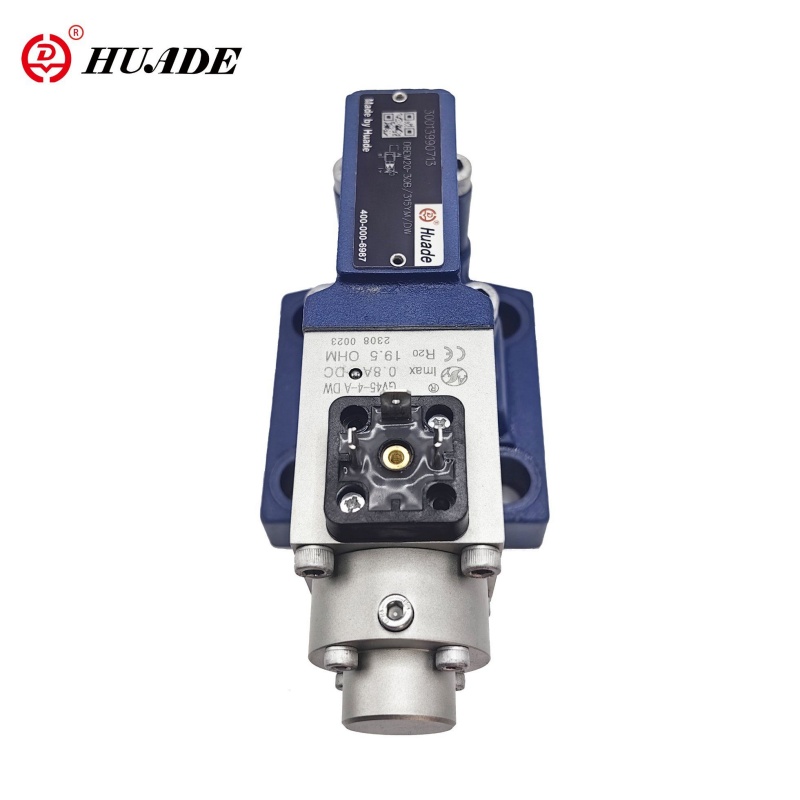

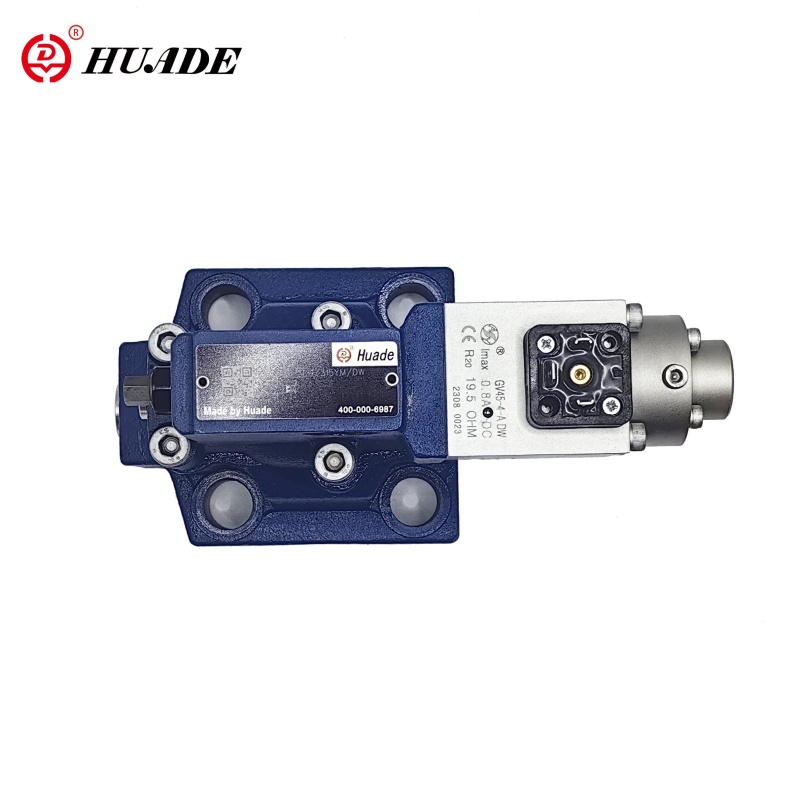

วาล์วบรรเทาความดันตามสัดส่วน dbem
วาล์วบรรเทาทุกข์ตามสัดส่วนของนักบิน DBEM เป็นวาล์วบรรเทาทุกข์ที่ดำเนินการโดยมีส่วนประกอบอิเล็กทรอนิกส์แบบบูรณาการ (OBE) ส่วนใหญ่จะใช้เพื่อ จำกัด แรงดันการทำงานของระบบไฮดรอลิกและให้การปรับความดันระบบผ่านสัญญาณควบคุมไฟฟ้าผ่านสัญญาณควบคุมไฟฟ้า วาล์วสัดส่วนนี้มีคุณสมบัติการควบคุมที่แม่นยำความดันที่เสถียรและการตอบสนองแบบไดนามิกที่ดีทำให้ใช้กันอย่างแพร่หลายในระบบไฮดรอลิกต่างๆที่ต้องใช้การควบคุมความดันที่แม่นยำ
พารามิเตอร์ผลิตภัณฑ์ของวาล์วบรรเทาความดันตามสัดส่วน dbem
| ข้อมูลไฮดรอลิก | ||||
| Max.operating พอร์ตความดัน A. B และ X (MPA) | 31.5 | |||
| ความดันกลับ (MPA) | พอร์ต y แยกและที่ศูนย์ความดันไปยังถัง | |||
| สูงสุด ความดันที่สามารถตัดสินได้ (MPA) | 5. 10. 20. 31.5 เหมือนกับขั้นตอนความดัน | |||
| นาที. ความดันที่สามารถตัดสินได้ (MPA) | ดูเส้นโค้งลักษณะ | |||
| สูงสุด ความปลอดภัยของแรงดัน (MPA) | ความดันที่สามารถตัดสินได้ | |||
| 5 | 10 | 20 | 31.5 | |
| 1 ถึง 62 | 1 ถึง 122 | 1 ถึง 222 | 1 ถึง 342 | |
| สูงสุด ไหล (l/นาที) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| การไหลของนักบิน (l/min) | 0.7 ถึง 2 | |||
| ความเป็นเส้นตรง (%) | ± 3.5 | |||
| ความสามารถในการทำซ้ำ (%) | <± 2 | |||
| การเปลี่ยนแปลงทั่วไป (%) | <± 2 สูงสุด ความดัน | |||
| Hysteresis (%) | ด้วยไฟกระชาก± 1.5 ของแรงดันสูงสุดไม่มีไฟกระชาก± 4.5 ของแรงดันสูงสุด | |||
| เวลาสลับ | 30 ถึง 150 | |||
| ของเหลวแรงดัน | น้ำมันแร่ (สำหรับซีล NBR), ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM) | |||
| ช่วงความหนืด (mm2/s) | 2.8 ถึง 380 | |||
| ช่วงอุณหภูมิความดันของเหลว (℃) | -20 ถึง+70 | |||
| ระดับการปนเปื้อน (μM) | ≤20 (คำแนะนำ 10) | |||
| ข้อมูลทางเทคนิคไฟฟ้า | |
| เครื่องขยายเสียง | VT-200G40 มาพร้อมกับวาล์วร่วมกัน |
| แรงดันไฟฟ้า | DC |
| min.control current (a) | 0.1 |
| max.control currenl (a) | 0.8 |
| ความต้านทานของขดลวด ( | มูลค่าเย็นที่ 20 ℃คือ 19.5; ค่าสูงสุดของ WAM คือ 28.8 |
| ช่วงอุณหภูมิความดันของเหลว (℃) | +50 |
| สถานะการทำงาน | ดำเนินการต่อ |
| การป้องกันวาล์ว | IP65 |
| การเชื่อมต่อไฟฟ้า | ปลั๊ก |
คุณสมบัติ:
▶สำหรับการติดตั้งแบบแผ่นย่อย
▶ห่อหุ้มด้วยบล็อก
▶ข้อ จำกัด แรงดันสูงสุดเพิ่มเติมเพิ่มเติมโดยใช้วาล์วควบคุมนักบินสปริงโหลด
▶วาล์วและรูปแบบการควบคุมอิเล็กทรอนิกส์หนึ่งแหล่ง
แอปพลิเคชัน:
DBEM แบบสัดส่วนที่ดำเนินการตามสัดส่วน DBEM ถูกนำมาใช้อย่างกว้างขวางในระบบไฮดรอลิกต่างๆที่ต้องการการควบคุมความดันที่แม่นยำเช่นเครื่องฉีดขึ้นรูปเครื่องหล่อแบบตายและเครื่องกดไฮดรอลิก ในแอปพลิเคชันเหล่านี้วาล์ว DBEM ช่วยให้มั่นใจได้ว่าการทำงานของระบบไฮดรอลิกที่มั่นคงและปรับปรุงประสิทธิภาพการผลิต
วาล์วเหล่านี้โดยทั่วไปประกอบด้วยวาล์วควบคุมนักบิน (1) ที่มีโซลินอยด์สัดส่วน (2) และวาล์วหลัก (3) ที่มีเม็ดมีดหลัก (4)
ประเภท dbe:
การปรับความดันเป็นค่าคำสั่งขึ้นอยู่กับโซลินอยด์สัดส่วน (2) ความกดดันที่มีอยู่ในพอร์ตการกระทำที่ด้านล่างของสปูลหลัก (4) ในขณะเดียวกันความดันนี้จะทำหน้าที่ในสปริงที่โหลดด้านของสปูลหลัก (4) ผ่านทาง orificies (5) กองกำลังไฮดรอลิกทำหน้าที่กับ Pilot Poppet (6) เมื่อแรงไฮดรอลิกมาถึงแรงของโซลินอยด์จากนั้นนักบินจะเปิดขึ้น เนื่องจากความจริงที่ว่าน้ำมันนำร่องสามารถไหลไปยังถังผ่านพอร์ต Y การลดลงของแรงดันเกิดขึ้นที่สปูลหลัก (4) ซึ่งทำหน้าที่บนสปูลหลักและยกมันขึ้นกับแรงของสปริงกลับ การเชื่อมต่อจาก A ถึง B เปิดขึ้นและไม่มีแรงกดดันเพิ่มขึ้นอีกต่อไป
พิมพ์ DBEM:
ทางเลือกวาล์วสามารถจัดหาวาล์วควบคุมนักบินสปริงเพิ่มเติมเพื่อความปลอดภัยความดันสูงสุด (ความปลอดภัยของแรงดันซ้ำซ้อน)
โครงสร้างของ วาล์วบรรเทาความดันตามสัดส่วน dbem
