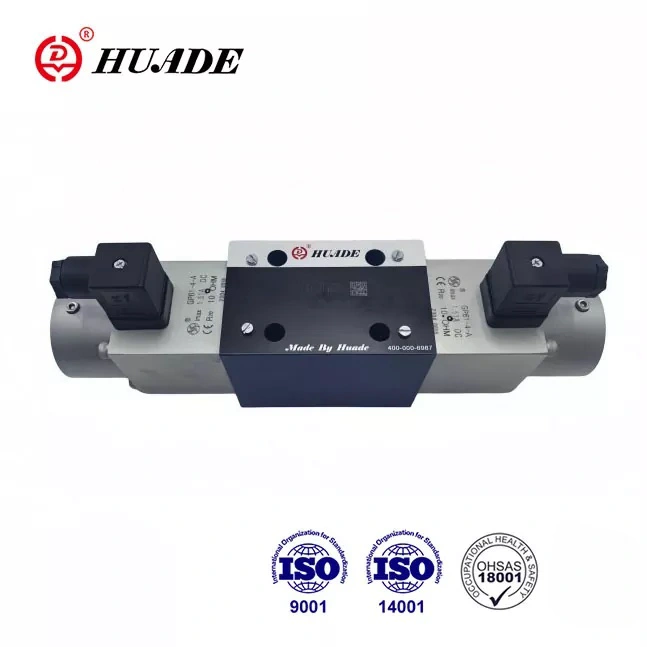

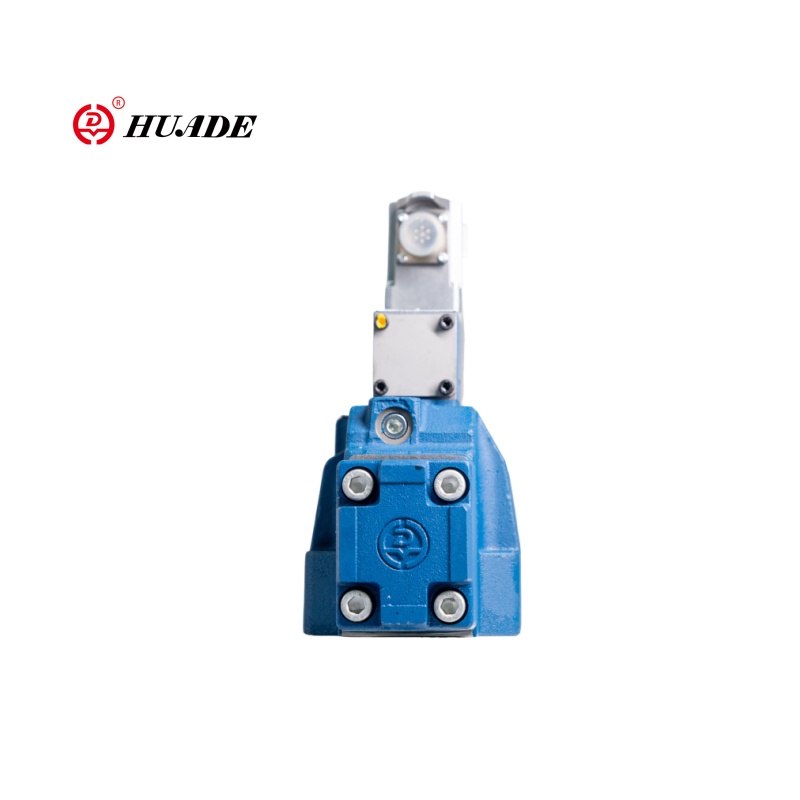

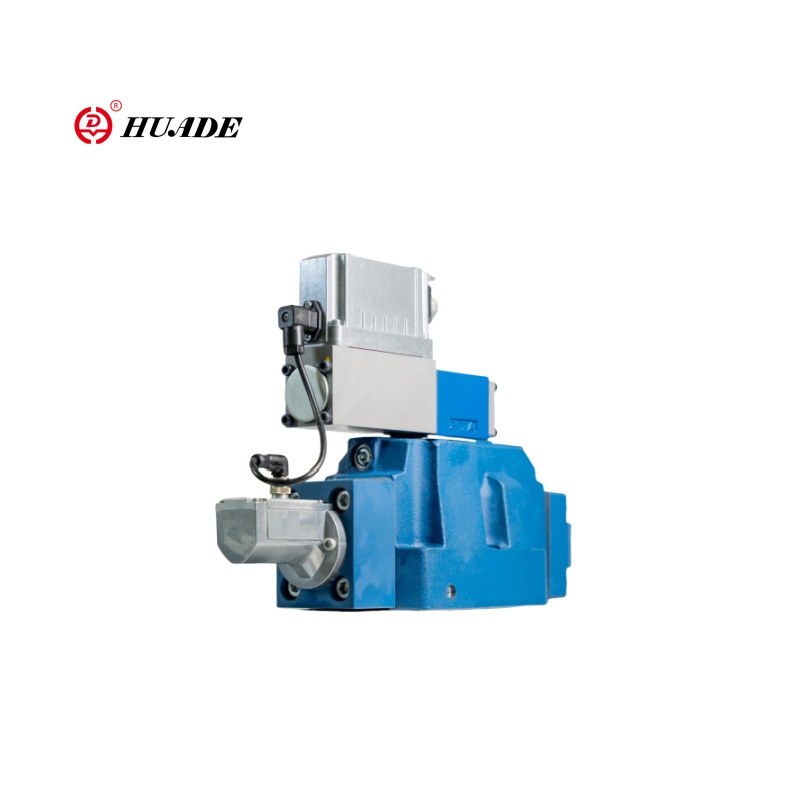

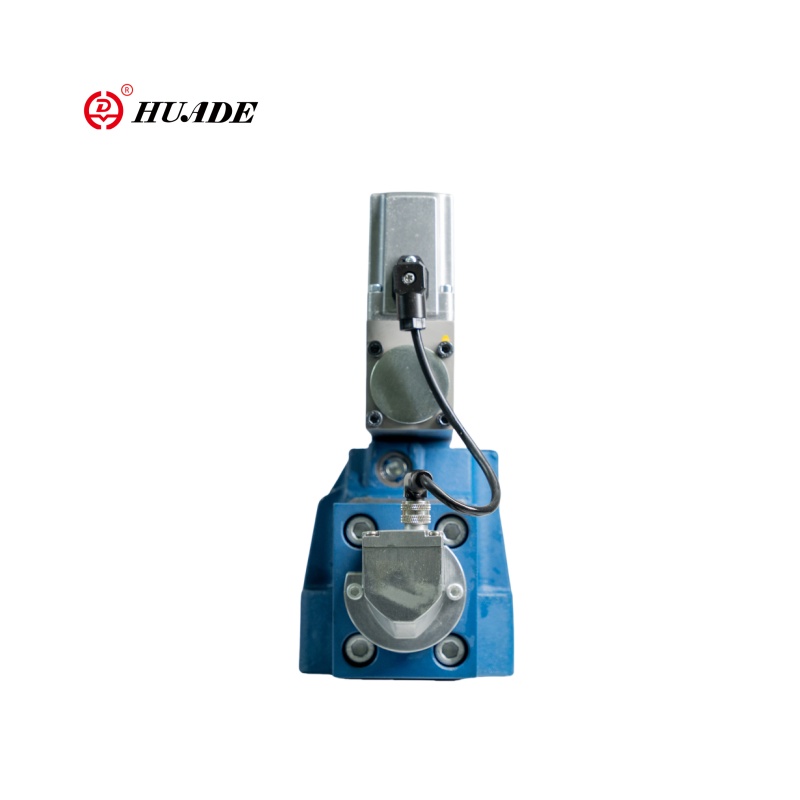

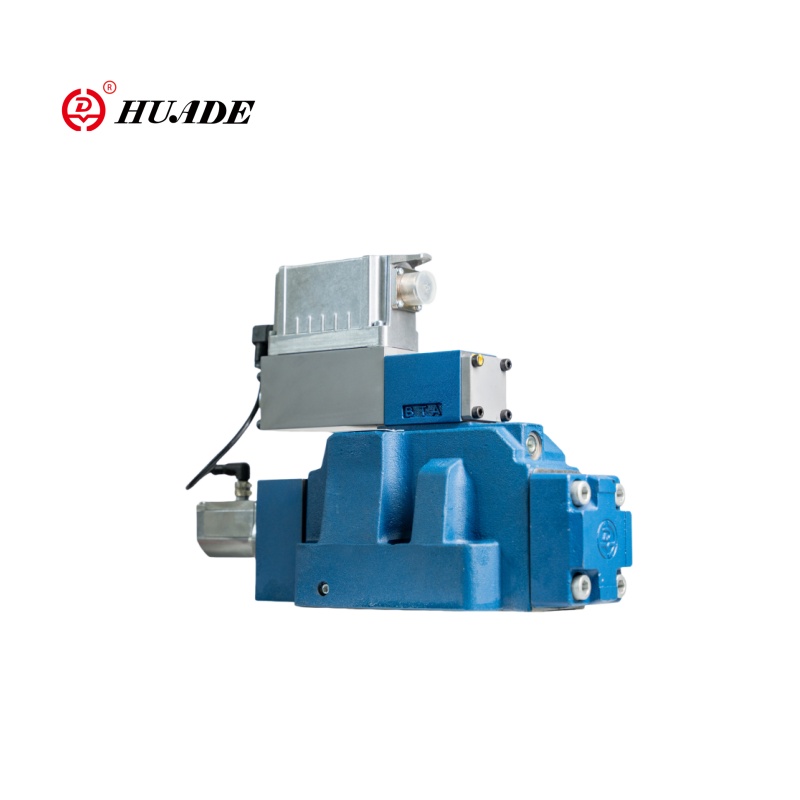

วาล์วทิศทางตามสัดส่วน 4WRLE-4X

วาล์วทิศทางตามสัดส่วนของ Huade 4WRLE-4X เป็นวาล์วทิศทางแบบสัดส่วนไฟฟ้าไฮดรอลิก (พร้อมข้อเสนอแนะตำแหน่ง OBE) วิธีการควบคุมคือสัดส่วนโซลินอยด์ + ตำแหน่งหลักของวาล์วควบคุมการควบคุมวงปิด (ข้อเสนอแนะ LVDT) การออกแบบร่างกายของ Huade Valve 4WRLE-4X เทคโนโลยีการปิดผนึกและประสิทธิภาพของโซลินอยด์อยู่ใกล้กับระดับ rexroth แต่ความทนทานภายใต้สภาพการทำงานที่รุนแรง (เช่นการสั่นสะเทือนความถี่สูงการทำงานอย่างต่อเนื่องในระยะยาว) อาจแตกต่างกันเล็กน้อย ราคาผลิตภัณฑ์ของ Huade มักจะต่ำกว่า Rexroth 20% -30% โดยมีประสิทธิภาพต้นทุนอย่างมีนัยสำคัญ ห่วงโซ่อุปทานมีการแปลวงจรการส่งมอบสั้นและการตอบสนองการบริการหลังการขายนั้นรวดเร็ว

พารามิเตอร์ผลิตภัณฑ์ของวาล์วทิศทางตามสัดส่วน 4WRLE-4X

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วทิศทางตามสัดส่วน 4WRLE-4W

คุณสมบัติ:

▪เชื่อถือได้ - การออกแบบที่พิสูจน์แล้วและมีประสิทธิภาพ

▪สปูลแบบควบคุมคุณภาพสูงและแขนเสื้อของวาล์วควบคุมนักบิน

▪แกนควบคุมของวาล์วควบคุมนักบินอยู่ในตำแหน่ง "ล้มเหลวปลอดภัย" เมื่อปิดเครื่อง

▪สปูลควบคุมของวาล์วหลักอยู่ในตำแหน่งกลางฤดูใบไม้ผลิเป็นศูนย์กลางและ/หรือในตำแหน่งชดเชย

▪ยืดหยุ่น - เหมาะสำหรับตำแหน่งการควบคุมความเร็วและความดัน

▪แม่นยำ - ความไวในการตอบสนองสูงและฮิสเทรีซิสน้อย

แอปพลิเคชัน:

วาล์วทิศทางตามสัดส่วน 4WRLE-4X เหมาะสำหรับระบบควบคุมไฮดรอลิกที่มีความต้องการสูงสำหรับประสิทธิภาพแบบไดนามิกความแม่นยำและความน่าเชื่อถือโดยเฉพาะอย่างยิ่งในสถานการณ์ที่จำเป็นต้องตอบสนองอย่างรวดเร็วและตอบรับแบบวงปิด วาล์วสัดส่วน 4WRLE-4X ของ Huade นั้นใช้กันอย่างแพร่หลายในระบบอัตโนมัติอุตสาหกรรมเครื่องมือเครื่องจักรและอุปกรณ์การประมวลผลเครื่องฉีดขึ้นรูปและเครื่องหล่อแบบตายอุปกรณ์ทดสอบและการจำลองเครื่องจักรวิศวกรรม ฯลฯ

รายละเอียดการผลิตของวาล์วทิศทางตามสัดส่วน 4WRLE-4X

ฟังก์ชั่นส่วน

วาล์วประเภท 4Wrle เป็นวาล์วควบคุมทิศทางที่ดำเนินการโดยนักบินพร้อมข้อเสนอแนะตำแหน่งทางไฟฟ้าและอุปกรณ์อิเล็กทรอนิกส์แบบบูรณาการ (OBE)

องค์ประกอบของวาล์ว:

1. วาล์วนักบินที่มีแกนวาล์วและโครงสร้างแขนวาล์ว (1)

2. วาล์วที่มีสปริงศูนย์กลางและข้อเสนอแนะตำแหน่ง (2)

3. แอมพลิฟายเออร์ (3)

การทำงาน:

เมื่ออุปกรณ์อิเล็กทรอนิกส์แบบรวม (OBE) ถูกปิดหรือไม่ใช้งานสปูลควบคุมของวาล์วควบคุมนักบินจะถูกดำเนินการในสปริงในตำแหน่ง“ ไม่ปลอดภัย” สปูลควบคุมของวาล์วหลักอยู่ในตำแหน่งกลางฤดูใบไม้ผลิเป็นศูนย์กลาง

อิเล็กทรอนิกส์แบบบูรณาการ (OBE) เปรียบเทียบค่าคำสั่งที่ระบุกับค่าที่แท้จริงของตำแหน่งของสปูลควบคุมวาล์วหลัก ในกรณีที่มีการเบี่ยงเบนการควบคุมโซลินอยด์ควบคุมจะถูกเปิดใช้งาน เนื่องจากแรงแม่เหล็กที่เปลี่ยนแปลงสปูลควบคุมนักบินจึงถูกปรับกับ

ฤดูใบไม้ผลิ

การไหลซึ่งเปิดใช้งานผ่านการควบคุมแบบตัดขวางนำไปสู่การปรับสปูลควบคุมหลัก cross-section จังหวะ/การควบคุมของแกนควบคุมหลักจะถูกควบคุมตามสัดส่วนกับค่าคำสั่ง

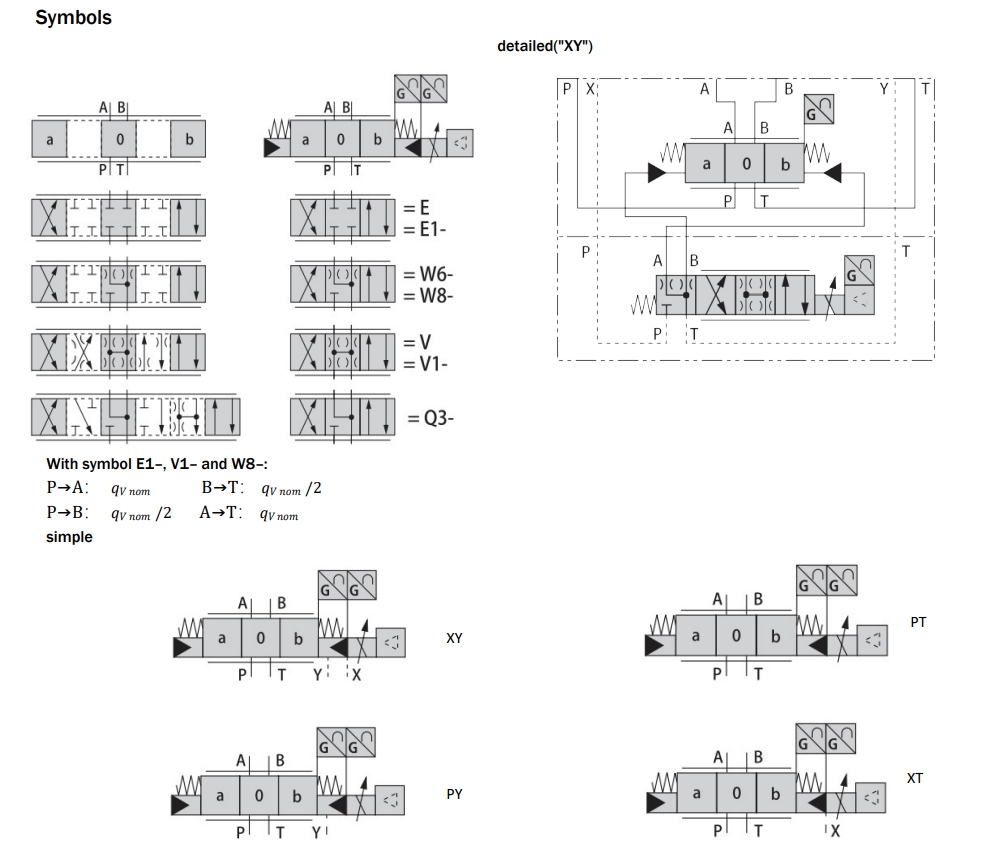

แหล่งจ่ายน้ำมันนำร่องในวาล์วควบคุมนักบินนั้นภายในผ่านพอร์ต P หรือภายนอกผ่านพอร์ต X ข้อเสนอแนะสามารถอยู่ภายในผ่านพอร์ต T หรือภายนอกผ่านพอร์ต Y ไปยังถัง

ควบคุมการปิดโซลินอยด์

ในกรณีที่เกิดข้อผิดพลาดต่อไปนี้โซลินอยด์ควบคุมจะถูกยกเลิกการใช้พลังงานโดยอิเล็กทรอนิกส์แบบบูรณาการ (OBE) สปูลควบคุมนักบินจะถูกตั้งค่าไว้ในตำแหน่ง "ล้มเหลว" และขนถ่ายน้ำมันนำร่องของวาล์วหลัก ดำเนินการโดยฤดูใบไม้ผลิสปูลควบคุมวาล์วหลักจะย้ายไปยังตำแหน่งกลาง
