เช็ควาล์วแซนด์วิชเพลท Z2S 22: คู่มือปฏิบัติสำหรับระบบไฮดรอลิกอุตสาหกรรม

เมื่อระบบไฮดรอลิกต้องการการควบคุมการไหลที่เชื่อถือได้โดยไม่มีการรั่วซึม แผ่นแซนด์วิชเช็ควาล์ว Z2S 22 ถือเป็นโซลูชันที่ได้รับการพิสูจน์แล้ว ส่วนประกอบ Bosch Rexroth นี้สนับสนุนอุปกรณ์อุตสาหกรรมมาหลายปีแล้ว และการทำความเข้าใจวิธีการทำงานจะช่วยให้คุณตัดสินใจได้ดีขึ้นสำหรับการตั้งค่าไฮดรอลิกของคุณ

อะไรทำให้ Z2S 22 แตกต่าง

แผ่นแซนวิชเช็ควาล์ว Z2S 22 ทำงานเป็นเช็ควาล์วควบคุมโดยนำร่อง ออกแบบมาสำหรับระบบขนาด NG25 ต่างจากเช็ควาล์วแบบสปริงทั่วไป แผ่นแซนด์วิชนี้ใช้การออกแบบสองขั้นตอนที่ให้การควบคุมที่ดีกว่าเมื่อปล่อยแรงดัน วาล์วช่วยให้ไหลอย่างอิสระในทิศทางเดียวในขณะที่ปิดกั้นการไหลย้อนกลับ และสามารถเปิดได้จากด้านที่ถูกปิดกั้นเมื่อใช้แรงดันไพล็อตกับพอร์ต X

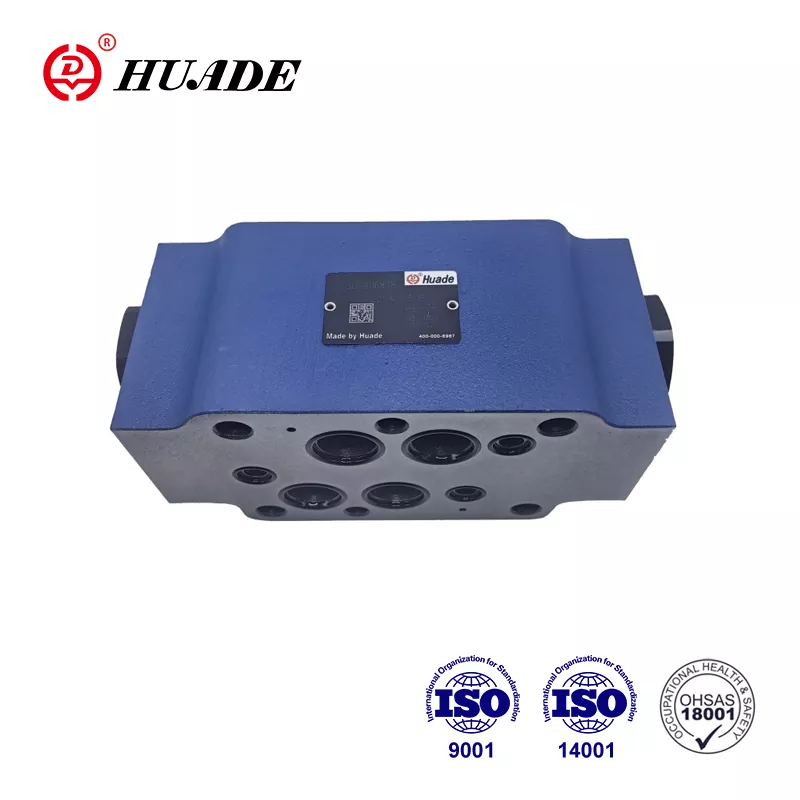

การออกแบบแผ่นแซนด์วิชทำให้คุณสามารถวางซ้อนกันในแนวตั้งระหว่างส่วนประกอบไฮดรอลิกอื่นๆ ได้ ซึ่งจะช่วยประหยัดพื้นที่ในการติดตั้งเครื่องจักรที่มีผู้คนหนาแน่น Z2S 22 เป็นไปตามรูปแบบพอร์ต ISO 4401-08-08-0-05 ทำให้เข้ากันได้กับท่อร่วมไฮดรอลิกมาตรฐานที่ใช้กับอุปกรณ์ประเภทต่างๆ

สิ่งที่ทำให้เช็ควาล์วนี้แตกต่างออกไปคือคุณสมบัติการเปิดล่วงหน้าในเวอร์ชันส่วนใหญ่ เมื่อวาล์วไพล็อตเปิด แรงดันจะค่อยๆ ปล่อยออกมาผ่านระบบลดแรงสั่นสะเทือน แทนที่จะปล่อยทั้งหมดในคราวเดียว ซึ่งจะช่วยป้องกันคลื่นกระแทกและเสียงที่สร้างความเสียหายให้กับซีลและสร้างความปวดหัวในการบำรุงรักษาในระบบไฮดรอลิก

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

แผ่นแซนด์วิชเช็ควาล์ว Z2S 22 จัดการแรงดันการทำงานสูงสุดถึง 315 บาร์ และอัตราการไหลสูงถึง 450 ลิตรต่อนาที ตัวเลขเหล่านี้มาจากการทดสอบโดยใช้น้ำมันแร่ HLP46 ที่อุณหภูมิ 40 องศาเซลเซียส ตัววาล์วมีน้ำหนักระหว่าง 12 ถึง 13 กิโลกรัม โดยมีขนาดความยาว 212 มม. ความกว้าง 117 มม. และความสูง 100 มม.

ตัวเลือกแรงดันในการแคร็กมีตั้งแต่ 3 บาร์ถึง 10 บาร์ โดยมีรหัส 1 ถึง 4 กำกับไว้ในหมายเลขชิ้นส่วน แรงดันในการแตกร้าวที่สูงขึ้นหมายถึงการปิดกั้นแบบย้อนกลับที่แข็งแกร่งขึ้น แต่ต้องใช้แรงดันนำร่องมากขึ้นในการเปิด วาล์วทำงานร่วมกับอุณหภูมิน้ำมันไฮดรอลิกตั้งแต่ลบ 30 ถึงบวก 80 องศาเซลเซียส เมื่อใช้ซีล NBR ซึ่งครอบคลุมสภาพแวดล้อมทางอุตสาหกรรมส่วนใหญ่

การเชื่อมต่อพอร์ตประกอบด้วยตำแหน่ง P, A, B, T, X และ Y พอร์ต A และ B เชื่อมต่อกับแอคทูเอเตอร์ ในขณะที่พอร์ต X รับแรงดันนำร่องเพื่อปล่อยฟังก์ชันตรวจสอบ การติดตั้งต้องใช้สลักเกลียว M12 หกตัวที่แรงบิด 70 นิวตันเมตร และพื้นผิวการติดตั้งต้องมีค่าความหยาบ Rz 4 หรือเรียบกว่าเพื่อป้องกันการรั่วไหล

แผ่นแซนวิชเช็ควาล์ว Z2S 22 รักษาการรั่วซึมเป็นศูนย์ในทิศทางการปิดกั้นระหว่างการทำงานปกติ สิ่งนี้สำคัญสำหรับการใช้งาน เช่น การยึดกระบอกสูบแนวตั้งให้อยู่ในตำแหน่งข้ามคืนหรือระหว่างการหยุดบำรุงรักษา แม้หลังจากหยุดทำงานไปหลายเดือน วาล์วก็ควรรักษาซีลไว้โดยไม่เคลื่อนหลุด

Z2S 22 ทำงานอย่างไร

การไหลจะเคลื่อนที่อย่างอิสระจาก A1 ถึง A2 หรือ B1 ถึง B2 ผ่านวาล์วเมื่อแรงดันดันไปในทิศทางเปิด วาล์วพนังธรรมดาจะเปิดขึ้นภายใต้แรงดันการไหล ทำให้เกิดความต้านทานน้อยที่สุด กราฟแรงดันตกแสดงพฤติกรรมเกือบเป็นเส้นตรง ซึ่งหมายความว่าการไหลจะเพิ่มขึ้นอย่างคาดเดาได้เมื่อแรงดันเพิ่มขึ้น

ในทิศทางย้อนกลับ วาล์วพนังจะยึดกับตัววาล์วอย่างแน่นหนา ทำให้เกิดซีลกั้น วาล์วใช้การออกแบบบ่าบอลที่มีพื้นที่ A2 และก้านวาล์วที่มีพื้นที่ A1 เมื่อแรงดันของนักบินเข้าสู่พอร์ต X มันจะทำหน้าที่ควบคุมบริเวณสปูล A3 อัตราส่วนพื้นที่ระหว่าง A3 และ A2 อยู่ที่ประมาณ 1 ถึง 12.5 ซึ่งหมายความว่าคุณต้องการแรงดันนำค่อนข้างต่ำเพื่อเปิดวาล์วหลัก

กลไกการเปิดล่วงหน้าจะเริ่มทำงานก่อนที่แรงดันนำร่องเต็มที่จะมาถึง เมื่อแกนควบคุมเริ่มเคลื่อนที่ ช่องเล็กๆ จะปรากฏขึ้นเพื่อให้แรงดันค่อยๆ เท่ากัน ช่องเปิดแบบกันกระแทกนี้ป้องกันแรงดันตกอย่างกะทันหันซึ่งทำให้เกิดผลกระทบจากค้อนน้ำในสายไฮดรอลิก ระบบกันสะเทือนจะช่วยปกป้องซีลปั๊ม การเชื่อมต่อท่อ และซีลก้านสูบจากแรงกระแทก

เวอร์ชันพิเศษจะเปลี่ยนการทำงานพื้นฐานนี้ รุ่น SO40 เพิ่มพอร์ต G1/4 ภายนอกสำหรับการควบคุมไพล็อต ซึ่งมีประโยชน์เมื่อคุณต้องการการทำงานของวาล์วระยะไกล รุ่น SO60 ระบายสปูลควบคุมไปยังพอร์ต T ปรับปรุงความแม่นยำในการปลดในการออกแบบวงจรบางอย่าง

ตำแหน่งที่เช็ควาล์ว Z2S 22 ทำงานได้ดีที่สุด

ระบบอัตโนมัติทางอุตสาหกรรมใช้เช็ควาล์วแผ่นแซนวิช Z2S 22 อย่างกว้างขวาง เครื่องฉีดขึ้นรูปอาศัยวาล์วเหล่านี้เพื่อยึดแผ่นแม่พิมพ์ให้มั่นคงในระหว่างรอบการทำความเย็น เบรกแบบกดใช้เพื่อรักษาตำแหน่งของตัวกระทุ้งเมื่อปั๊มไฮดรอลิกปิดการทำงานระหว่างการดัดงอ แขนหุ่นยนต์จำเป็นต้องมีวาล์วเพื่อป้องกันการเลื่อนของโหลดเมื่อดำรงตำแหน่ง

อุปกรณ์ขนถ่ายวัสดุ เช่น รถยกและรถกระเช้าขากรรไกรได้รับประโยชน์จากการออกแบบที่ไม่มีการรั่วไหล เช็ควาล์วสปริงมาตรฐานอาจมีการซึมเพียงพอเพื่อลดแท่นลงอย่างช้าๆ เป็นเวลาหลายชั่วโมง แผ่นแซนด์วิช Z2S 22 ขจัดปัญหานี้ โดยรักษาตำแหน่งไว้โดยไม่มีกำหนดโดยไม่ต้องมีการทำงานของปั๊ม

ระบบควบคุมระดับเสียงของกังหันลมทำงานในสภาพแวดล้อมที่ท้าทาย โดยมีอุณหภูมิเปลี่ยนแปลงและความเสี่ยงในการปนเปื้อน แผ่นแซนวิชเช็ควาล์วจะจัดการกับสภาพแวดล้อมเหล่านี้เมื่อจับคู่กับการกรองที่เหมาะสม การใช้งานในภาคพลังงานต้องการความน่าเชื่อถือ เนื่องจากความล้มเหลวของวาล์วระหว่างการทำงานของกังหันอาจทำให้กระปุกเกียร์ราคาแพงเสียหายได้

การออกแบบแซนวิชขนาดกะทัดรัดมีความสำคัญมากที่สุดในอุปกรณ์เคลื่อนที่ซึ่งมีพื้นที่เป็นสำคัญ รถขุด เครน และเครื่องจักรกลการเกษตรอัดแน่นไปด้วยฟังก์ชันต่างๆ ในพื้นที่จำกัด การวางเช็ควาล์ว Z2S 22 ซ้อนกันระหว่างวาล์วควบคุมทิศทางและแผ่นแซนด์วิชอื่นๆ จะช่วยลดขนาดท่อร่วมเมื่อเปรียบเทียบกับเช็ควาล์วแบบติดตั้งบนท่อแบบดั้งเดิม

เปรียบเทียบตัวเลือกวาล์ว

เช็ควาล์วแบบสปริงมาตรฐานมีราคาต่ำกว่า Z2S 22 ซึ่งโดยทั่วไปจะอยู่ที่ 200 ถึง 500 ดอลลาร์ ทำงานได้ดีสำหรับการใช้งานที่เรียบง่ายแต่ขาดการควบคุมนำร่องและมักมีการรั่วไหลเล็กน้อย ความเร็วตอบสนองช้าลงเนื่องจากสปริงต้องบีบอัดก่อนที่การไหลจะเริ่มขึ้น

เช็ควาล์วแผ่นเวเฟอร์คู่รองรับการไหลที่มากขึ้น บางครั้งอาจเกิน 500 ลิตรต่อนาที มีน้ำหนักน้อยกว่าเพลทแซนด์วิชและทำงานได้ดีในระบบท่อแรงดันต่ำที่ต่ำกว่า 250 บาร์ อย่างไรก็ตาม วาล์วจานสามารถปิดได้หากมีการปนเปื้อนระหว่างจานและเบาะนั่ง ความต้านทานการกัดกร่อนยังต่ำกว่าในการออกแบบมาตรฐานอีกด้วย

โดยทั่วไปแล้ว แผ่นแซนด์วิชเช็ควาล์ว Z2S 22 มีราคาระหว่าง 1,000 ถึง 1,500 ดอลลาร์ ขึ้นอยู่กับการกำหนดค่าและซัพพลายเออร์ ราคาที่สูงขึ้นนี้สะท้อนถึงความสามารถในการดำเนินการนำร่อง การออกแบบที่ไม่มีการรั่วไหล และผลประโยชน์ในการบูรณาการ ค่าบำรุงรักษาอาจลดลงตลอดอายุการใช้งานของวาล์วเนื่องจากการออกแบบแบบแซนวิชช่วยปกป้องส่วนประกอบภายในจากความเสียหายภายนอก

การเปรียบเทียบประสิทธิภาพแสดงให้เห็นว่า Z2S 22 รักษาอัตราการไหลสม่ำเสมอสูงถึง 450 ลิตรต่อนาทีที่ 315 บาร์ ในขณะที่การตรวจสอบสปริงหลายครั้งเริ่มแสดงแรงดันตกคร่อมเพิ่มขึ้นมากกว่า 300 ลิตรต่อนาที การออกแบบที่ควบคุมโดยนักบินยังตอบสนองต่อสัญญาณควบคุมได้เร็วกว่าประเภทที่มีสปริงโหลด เนื่องจากไม่ต่อสู้กับแรงสปริงในระหว่างการเปิด

ข้อกำหนดการติดตั้งที่คุณควรรู้

ติดตั้งแผ่นแซนด์วิชเช็ควาล์ว Z2S 22 ในทิศทางใดก็ได้ แม้ว่าการเรียงซ้อนในแนวตั้งจะเป็นเรื่องปกติก็ตาม ทำความสะอาดพื้นผิวการผสมพันธุ์ทั้งสองอย่างทั่วถึงก่อนประกอบ สิ่งสกปรก เสี้ยน หรือวัสดุปะเก็นเก่าสามารถสร้างเส้นทางการรั่วไหลที่ทำให้การออกแบบไม่มีการรั่วไหลลดลง

ติดวงแหวนซีลที่ให้มากับแต่ละพอร์ตก่อนวางตำแหน่งวาล์ว ซีลอยู่ในร่องที่กลึงเข้ากับหน้าแผ่นแซนด์วิช ตรวจสอบให้แน่ใจว่าซีลอยู่ในตำแหน่งที่ถูกต้องและไม่บิดงอ ซึ่งอาจทำให้ซีลหลุดออกมาภายใต้แรงกดดันได้

รูปแบบโบลต์ใช้สกรูหัวจม M12 หกตัวในรูปแบบ ISO มาตรฐาน ขันสกรูให้แน่นเป็นรูปดาวด้วยแรงบิด 70 นิวตันเมตร การขันแน่นเกินไปอาจทำให้ตัววาล์วบิดเบี้ยวและทำให้ชิ้นส่วนภายในพันกัน การขันให้แน่นจะทำให้มีการรั่วไหลจากภายนอกและสูญเสียแรงดันได้

สำหรับรุ่น SO40 ที่มีพอร์ตนำร่องภายนอก ให้เชื่อมต่อข้อต่อ G1/4 เข้ากับแหล่งจ่ายแรงดันนำร่องของคุณ ตรวจสอบให้แน่ใจว่าแรงดันนำร่องเกินแรงดันแตกร้าวอย่างน้อย 50 เปอร์เซ็นต์เพื่อให้แน่ใจว่าเปิดได้เต็มที่ แรงดันนำร่องไม่เพียงพอทำให้เกิดการเปิดบางส่วนและการไหลจำกัด

ตรวจสอบความสะอาดของระบบก่อนสตาร์ท แผ่นแซนวิชเช็ควาล์ว Z2S 22 ต้องใช้น้ำมันไฮดรอลิกที่เป็นไปตามรหัสความสะอาด ISO 4406 20/18/15 หรือดีกว่า ซึ่งหมายความว่ามีอนุภาคน้อยกว่า 5,000 อนุภาคที่มีขนาดใหญ่กว่า 4 ไมครอนต่อของเหลวหนึ่งมิลลิลิตร การปนเปื้อนทำให้เกิดความล้มเหลวของวาล์วร้อยละ 80 ตามข้อมูลการบำรุงรักษาของอุตสาหกรรม

การบำรุงรักษาและการแก้ไขปัญหา

การเปลี่ยนตัวกรองเป็นประจำจะช่วยปกป้องแผ่นแซนวิชเช็ควาล์วจากความเสียหายจากการปนเปื้อน เปลี่ยนตัวกรองตามช่วงเวลาที่แนะนำสำหรับประเภทน้ำมันไฮดรอลิกของคุณ น้ำมันแร่เช่น HLP46 ทำงานระหว่างการเปลี่ยนแปลงนานกว่าของเหลวที่ย่อยสลายได้ทางชีวภาพ ซึ่งอาจต้องเข้ารับบริการบ่อยเป็นสองเท่า

ตรวจสอบวาล์วระหว่างการปิดบำรุงรักษาระบบ มองหาการซึมของน้ำมันภายนอกรอบๆ หน้าแผ่นแซนด์วิช ซึ่งบ่งชี้ถึงการสึกหรอของซีลหรือการหลวมของสลักเกลียวยึด การรั่วไหลภายในจะแสดงขึ้นเมื่อแอคชูเอเตอร์เลื่อนลอยไปตามกาลเวลา แม้ว่าจะพบได้ยากหากติดตั้งอย่างเหมาะสม

หากวาล์วเกิดปัญหาการดริฟท์ ให้ตรวจสอบแรงดันของนักบินก่อน แรงดันนำร่องไม่เพียงพออาจทำให้วาล์วเปิดไม่สุด ทำให้เกิดการจำกัดการไหลและการปล่อยตำแหน่งไม่สมบูรณ์ วัดความดันจริงที่พอร์ต X ภายใต้สภาวะโหลด ไม่ใช่แค่ความดันคงที่

เสียงรบกวนหรือการกระแทกระหว่างจุดเปิดวาล์วทำให้ส่วนประกอบก่อนเปิดหายไปหรือเสียหาย Z2S 22 รุ่นเก่าบางรุ่นไม่มีคุณสมบัตินี้ และการติดตั้งเพิ่มเติมเป็นเวอร์ชัน SO55 จะช่วยขจัดปัญหาได้ แรงดันที่ลดลงอย่างกะทันหันทำให้เกิดการตอกซึ่งในที่สุดจะสร้างความเสียหายให้กับซีลและการเชื่อมต่อทั่วทั้งระบบ

การเปิดล้มเหลวมักมีร่องรอยของการปนเปื้อนที่ปิดกั้นแกนหมุนควบคุมนักบิน การล้างระบบและการติดตั้งการกรองที่เหมาะสมจะช่วยแก้ไขปัญหาส่วนใหญ่ได้ ปัญหาที่เกิดขึ้นอย่างต่อเนื่องอาจจำเป็นต้องถอดชิ้นส่วนวาล์วและการตรวจสอบบ่าวาล์วและพื้นผิวก้านวาล์วเพื่อหารอยคะแนนหรืออนุภาคที่ฝังอยู่

เก็บแผ่นแซนด์วิชเช็ควาล์วสำรองไว้ในพื้นที่แห้งให้ห่างจากอุณหภูมิที่สูงเกินไป เก็บฝาปิดไว้บนพอร์ตเพื่อป้องกันการปนเปื้อนระหว่างการจัดเก็บ ซีลเปลี่ยนทดแทนในสต็อกสำหรับ NBR หรือ FKM ขึ้นอยู่กับความต้องการของระบบของคุณ เนื่องจากการเสื่อมสภาพของซีลเนื่องจากการเสื่อมสภาพของการเก็บรักษาอาจเกิดขึ้นได้ในระยะเวลาหลายปี

รายละเอียดการสั่งซื้อและหมายเลขชิ้นส่วน

แผ่นแซนวิชเช็ควาล์ว Z2S 22 ใช้ระบบหมายเลขชิ้นส่วนที่มีโครงสร้าง เริ่มต้นด้วย Z2S 22 จากนั้นเพิ่มการกำหนดช่อง เครื่องหมายประหมายถึงช่องสัญญาณคู่สำหรับทั้งด้าน A และ B ตัวอักษร A หรือ B เพียงอย่างเดียวระบุการทำงานของช่องสัญญาณเดียวในด้านนั้นเท่านั้น

ถัดมาคือรหัสแรงดันการแคร็กตั้งแต่ 1 ถึง 4 แทน 3, 5, 7.5 หรือ 10 บาร์ ตามลำดับ ตัวเลขที่สูงกว่าจะทำให้การบล็อกย้อนกลับแข็งแกร่งขึ้น แต่ต้องการแรงกดดันจากนักบินมากขึ้น จากนั้น 5X จะปรากฏในรุ่นมาตรฐานทั้งหมด ตามด้วยรหัสการรักษาพื้นผิวที่เป็นอุปกรณ์เสริม เช่น J50 สำหรับการสร้างฟิล์ม

เวอร์ชันพิเศษจะเพิ่มรหัส เช่น SO40 สำหรับพอร์ตนำร่องภายนอก หรือ SO60 สำหรับการระบายอากาศแบบสปูลถึงถัง ตัวอักษร V ที่ด้านท้ายระบุซีล FKM แทน NBR มาตรฐานสำหรับความเข้ากันได้ของของเหลวที่มีอุณหภูมิสูงหรือรุนแรง ตัวอย่างที่สมบูรณ์อาจอ่านว่า Z2S 22 A 2 5X V SO40

ชุดติดตั้งพร้อมซีลและปะเก็นสั่งซื้อแยกต่างหาก ตรวจสอบแค็ตตาล็อก Bosch Rexroth เพื่อดูชุดอุปกรณ์ที่ใช้ร่วมกันได้ซึ่งตรงกับเวอร์ชันวาล์วของคุณ การใช้วัสดุซีลที่ไม่ถูกต้องทำให้เกิดความล้มเหลวอย่างรวดเร็ว โดยเฉพาะอย่างยิ่งกับระบบไฮดรอลิกที่ทนไฟหรือน้ำมันที่ย่อยสลายได้ทางชีวภาพ

ค้นหาซัพพลายเออร์ที่เชื่อถือได้

Bosch Rexroth จำหน่ายโดยตรงผ่านร้านค้าออนไลน์และผู้จัดจำหน่ายในภูมิภาค ช่องทางอย่างเป็นทางการรับประกันอะไหล่แท้และการสนับสนุนทางเทคนิคที่เหมาะสม ดาวน์โหลดเอกสารข้อมูลจากไซต์โดยใช้หมายเลขเอกสาร R900432915

BuyRexroth ดำเนินการเป็นผู้จัดจำหน่ายรายใหญ่ด้วยการสั่งซื้อออนไลน์และจัดส่งทันทีสำหรับการกำหนดค่าทั่วไป ราคาของพวกเขาอยู่ที่ประมาณ 1,426 ดอลลาร์สำหรับแผ่นแซนวิชเช็ควาล์ว Z2S 22 มาตรฐานพร้อมการจัดส่งตามปกติภายในหนึ่งถึงสามวันทำการ

ตลาดรองบน ​​eBay เสนอวาล์วที่ใช้แล้วและวาล์วส่วนเกินตั้งแต่ 500 ถึง 1,000 ดอลลาร์ การซื้ออะไหล่มือสองนั้นสมเหตุสมผลสำหรับชิ้นส่วนอะไหล่ในอุปกรณ์รุ่นเก่า แต่ควรตรวจสอบความเสียหายหรือการสึกหรออย่างระมัดระวัง ซีลที่หายไปหรือชำรุดอาจไม่ชัดเจนในภาพถ่าย

ซัพพลายเออร์ในอุตสาหกรรม เช่น Hydraulics Online และ Pha-Auto มี Z2S 22 พร้อมด้วยระบบไฮดรอลิกที่สมบูรณ์ พวกเขาให้การสนับสนุนทางเทคนิคในพื้นที่และสามารถช่วยตอบคำถามในการติดตั้งได้ ผู้ซื้อจำนวนมากอาจเจรจาราคาได้ดีขึ้นผ่านการติดต่อโดยตรงกับตัวแทน Bosch Rexroth ในระดับภูมิภาค

ผู้ผลิตในจีนเสนอทางเลือกอื่นด้วยต้นทุนที่ต่ำกว่าผ่านแพลตฟอร์มเช่น Made-in-China แม้ว่าสิ่งเหล่านี้อาจใช้ได้กับการใช้งานที่สำคัญน้อยกว่า แต่คุณลักษณะด้านคุณภาพและประสิทธิภาพจะแตกต่างจากผลิตภัณฑ์ Bosch Rexroth ของแท้ คาดว่าจะมีการเปลี่ยนแปลงในพิกัดแรงดัน วัสดุซีล และความคลาดเคลื่อนของขนาด

ข้อควรพิจารณาความเข้ากันได้ของของไหล

น้ำมันไฮดรอลิกแร่ เช่น HL และ HLP ทำงานได้อย่างสมบูรณ์แบบกับซีล NBR มาตรฐานในเช็ควาล์วแซนด์วิชเพลต Z2S 22 สิ่งเหล่านี้ยังคงเป็นของเหลวที่พบได้บ่อยที่สุดในระบบไฮดรอลิกอุตสาหกรรม เนื่องจากมีความเสถียรและราคาสมเหตุสมผล

ของเหลวทนไฟต้องได้รับการดูแลเป็นพิเศษ ประเภท HFDU และ HFDR จำกัดแรงดันสูงสุดไว้ที่ 210 บาร์ แทนที่จะเป็นพิกัดมาตรฐาน 315 บาร์ อุณหภูมิในการทำงานไม่ควรเกิน 60 องศาเซลเซียส กับของเหลวเหล่านี้ อายุการใช้งานอาจลดลง 30 ถึง 100 เปอร์เซ็นต์ เมื่อเทียบกับการทำงานของน้ำมันแร่

ระบบไฮดรอลิกที่ย่อยสลายได้ทางชีวภาพ เช่น HETG และ HEES ทำงานร่วมกับ Z2S 22 ได้ แต่ต้องมีช่วงเวลาการบำรุงรักษาบ่อยกว่า ของเหลวเหล่านี้ดูดซับความชื้นได้ง่ายกว่าและสลายตัวได้เร็วกว่าน้ำมันแร่ เปลี่ยนตัวกรองบ่อยขึ้นและติดตามความสะอาดของระบบอย่างใกล้ชิด

ของเหลวสังเคราะห์มักต้องใช้ซีล FKM แทน NBR มาตรฐาน รหัส V ในหมายเลขชิ้นส่วนระบุวัสดุซีลนี้ ตรวจสอบตารางความเข้ากันได้ก่อนเลือกวาล์วสำหรับระบบของเหลวสังเคราะห์หรือของเหลวแปลกใหม่ การใช้วัสดุซีลที่ไม่ถูกต้องทำให้เกิดการบวมหรือแข็งตัวอย่างรวดเร็วซึ่งนำไปสู่การรั่วซึมหรือการยึดเกาะ

ของเหลวแบบน้ำ-ไกลคอลอาจทำงานได้ขึ้นอยู่กับสูตรเฉพาะ ปรึกษาฝ่ายสนับสนุนด้านเทคนิคของ Bosch Rexroth เกี่ยวกับข้อมูลจำเพาะของเหลวของคุณก่อนสั่งซื้อ ของเหลวสูตรน้ำบางชนิดอาจเข้าโจมตีวัสดุซีลมาตรฐานหรือกัดกร่อนส่วนประกอบภายใน

ประสิทธิภาพในสภาพแวดล้อมที่แตกต่างกัน

อุณหภูมิสุดขั้วส่งผลต่อประสิทธิภาพของเช็ควาล์วแซนด์วิชเพลท Z2S 22 การสตาร์ทขณะเครื่องเย็นต่ำกว่าลบ 20 องศาต้องใช้ซีล NBR ในขณะที่ FKM รับมือกับอุณหภูมิที่สูงกว่าได้สูงสุดถึง 80 องศา ความหนืดของของไหลเปลี่ยนแปลงไปตามอุณหภูมิ ส่งผลต่อลักษณะการไหลและเวลาตอบสนอง

สภาพแวดล้อมที่สกปรกต้องการการกรองที่ดีเยี่ยม อุปกรณ์ก่อสร้างและเหมืองแร่ต้องเผชิญกับการปนเปื้อนอย่างต่อเนื่องจากฝุ่น น้ำ และเศษซาก การติดตั้งการกรองตามมาตรฐาน ISO 4406 20/18/15 ช่วยป้องกันปัญหาการปนเปื้อนส่วนใหญ่ แต่สภาวะที่รุนแรงอาจจำเป็นต้องกรองที่ละเอียดยิ่งขึ้น

การใช้งานที่มีการสั่นสะเทือนสูงจะได้รับประโยชน์จากรูปแบบการติดตั้งแผ่นแซนด์วิช เช็ควาล์วแบบเกลียวสามารถคลายตัวเมื่อเวลาผ่านไปจากการสั่นสะเทือน ในขณะที่เพลตแซนด์วิชแบบยึดเกลียวจะคงไว้อย่างปลอดภัย ใช้สารล็อคเกลียวกับสลักเกลียวติดตั้งในสภาพแวดล้อมการสั่นสะเทือนที่รุนแรง

การตั้งค่าชายฝั่งและทางทะเลทำให้ส่วนประกอบไฮดรอลิกสัมผัสกับอากาศเกลือและความชื้น การเคลือบฟิล์ม J50 ซึ่งเป็นอุปกรณ์เสริมช่วยให้ทนต่อการกัดกร่อนภายนอกตัววาล์วได้ดีขึ้น ส่วนประกอบภายในยังคงได้รับการปกป้องด้วยน้ำมันไฮดรอลิก แต่การปนเปื้อนของความชื้นกลายเป็นปัญหาใหญ่เมื่ออยู่ใกล้น้ำ

ระดับความสูงส่งผลต่อประสิทธิภาพของไฮดรอลิกผ่านความสัมพันธ์ระหว่างแรงดันและอุณหภูมิ อุปกรณ์ที่อยู่ในระดับสูงอาจต้องมีการตั้งค่าแรงดันการแตกร้าวที่แตกต่างกันเนื่องจากความดันบรรยากาศแตกต่างกัน ปรึกษาวิศวกรไฮดรอลิกสำหรับการติดตั้งที่สูงกว่า 2,000 เมตร

การพัฒนาในอนาคตของเทคโนโลยีวาล์วไฮดรอลิก

การผสานรวมการตรวจสอบด้วยระบบอิเล็กทรอนิกส์ถือเป็นขั้นตอนต่อไปสำหรับส่วนประกอบต่างๆ เช่น เช็ควาล์วเพลตแซนด์วิช Z2S 22 เซ็นเซอร์ที่ฝังอยู่ในเพลตแซนด์วิชสามารถรายงานอัตราการไหลตามจริง แรงดันตก และสภาวะการสึกหรอภายใน การบำรุงรักษาเชิงคาดการณ์จะเกิดขึ้นได้เมื่อระบบตรวจพบการเสื่อมประสิทธิภาพก่อนที่จะเกิดความล้มเหลว

วัสดุซีลที่ได้รับการปรับปรุงยังคงก้าวหน้าต่อไป สารประกอบโพลีเมอร์ชนิดใหม่ให้ความทนทานต่อสารเคมีดีขึ้นและมีอายุการใช้งานยาวนานขึ้นในช่วงอุณหภูมิที่กว้างขึ้น วัสดุเหล่านี้มีราคาสูงกว่าในช่วงแรกแต่ลดการหยุดทำงานของการบำรุงรักษาและความถี่ในการเปลี่ยน

การผลิตแบบเติมเนื้ออาจเปลี่ยนแปลงวิธีการผลิตส่วนประกอบไฮดรอลิก ตัววาล์วที่พิมพ์แบบ 3 มิติสามารถปรับเส้นทางการไหลภายในให้เหมาะสม นอกเหนือจากที่การตัดเฉือนจะอนุญาต รูปทรงภายในที่ซับซ้อนอาจปรับปรุงประสิทธิภาพในขณะที่ลดน้ำหนักและการใช้วัสดุ

ระบบไฮดรอลิกอัจฉริยะจะปรับพารามิเตอร์วาล์วโดยอัตโนมัติตามสภาพการทำงาน เช็ควาล์วสามารถเปลี่ยนแปลงแรงดันการแตกร้าวเพื่อให้ตรงกับความต้องการโหลด ซึ่งช่วยปรับปรุงประสิทธิภาพการใช้พลังงาน แรงดันนำร่องอาจถูกมอดูเลตเพื่อให้ได้ความเร็วเปิดที่เหมาะสมที่สุดภายใต้สภาวะการไหลที่แตกต่างกัน

แผ่นแซนวิชเช็ควาล์ว Z2S 22 แสดงถึงเทคโนโลยีที่สมบูรณ์ซึ่งตอบสนองความต้องการของอุตสาหกรรมในปัจจุบันได้อย่างน่าเชื่อถือ แม้ว่าการปรับปรุงจะค่อยๆ เกิดขึ้น แต่หลักการออกแบบพื้นฐานของเช็ควาล์วที่ควบคุมโดยนักบินจะยังคงมีความเกี่ยวข้องไปอีกหลายปีในการใช้งานระบบไฮดรอลิกทั่วโลก
