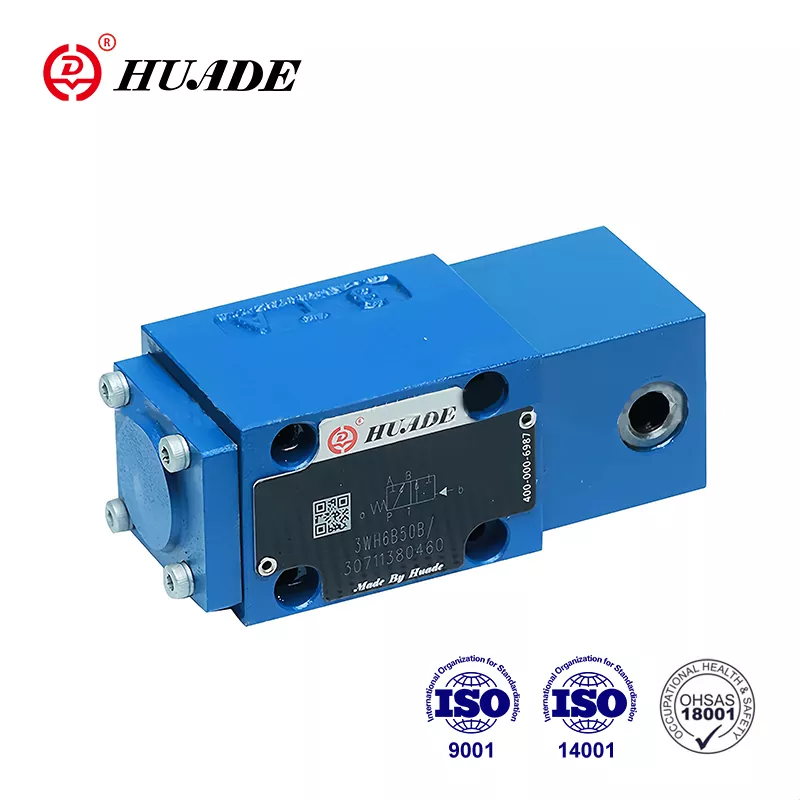

วาล์วควบคุมทิศทาง WH

ธุรกิจหลักของ Huafilter คือการจัดหาวาล์วควบคุมทิศทางยี่ห้อ Huade® และซ่อมระบบไฮดรอลิกเป็นเวลาหลายปี เราเริ่มต้นธุรกิจในต่างประเทศตั้งแต่ปี 2566 จากการเป็นผู้จัดจำหน่ายระหว่างประเทศที่ได้รับอนุญาตจาก Huade Hydraulic วาล์วควบคุมทิศทางแบบไฮดรอลิก WH จำหน่ายอย่างแพร่หลายในประเทศจีนและต่างประเทศด้วยคุณภาพและราคาที่ต่ำกว่า มีการรับประกันหนึ่งปีสำหรับวาล์วควบคุมทิศทางทุกตัว ภายในระยะเวลาดังกล่าวสามารถซ่อมแซมได้ฟรี Huade®เป็นแบรนด์ที่โดดเด่นในอุตสาหกรรมไฮดรอลิกของจีน คุณภาพของวาล์วที่ทำงานด้วยของไหลนี้สามารถเป็นไปตามความต้องการของลูกค้าได้อย่างสมบูรณ์ เรามีวิศวกรที่มีประสบการณ์ซึ่งสามารถให้การสนับสนุนด้านเทคนิคได้ทันท่วงที ติดต่อเราเพื่อรับผลิตภัณฑ์ไฮดรอลิกที่คุ้มค่าและเชื่อถือได้และบริการชั้นยอด!

ในฐานะผู้ผลิตชั้นนำในอุตสาหกรรมไฮดรอลิกของจีน Huade Hydraulic มีประสบการณ์ความร่วมมือระยะยาวกับ Rexroth สองครั้ง วาล์วควบคุมทิศทางHuade®ประเภท WH มีเทคโนโลยีขั้นสูงกว่าและทนทานกว่าผลิตภัณฑ์ที่คล้ายกันในกลุ่มผลิตภัณฑ์นี้ Huade ดำเนินการอุปกรณ์การผลิตขั้นสูงมากกว่า 750 ชิ้นที่นำเข้าจากทั่วทุกมุมโลกเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ไฮดรอลิก มีเทคโนโลยีที่ล้ำหน้ากว่าและมีความทนทานมากกว่าผลิตภัณฑ์ที่คล้ายคลึงกันในกลุ่มผลิตภัณฑ์นี้ โรงงานได้รับมาตรฐานสากล ได้แก่ ISO9001, ISO14001 และ OH SAS18001 ชุดวาล์วทิศทางที่ผลิตโดย Huade Hydraulic ใช้กันอย่างแพร่หลายในระบบไฮดรอลิกทางทะเล Huade เป็นเจ้าของกลุ่มลูกค้าขนาดใหญ่ในอุตสาหกรรมทางทะเล

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมทิศทาง WH

ขนาด		6	10
แรงดันใช้งานสูงสุด	พอร์ต A, B, P (MPa)	ถึง 31.5
	พอร์ตที (MPa)	ถึง 16
มีสัญลักษณ์ A และ B พอร์ต T ต้องใช้เป็นพอร์ตรั่ว หากแรงดันใช้งานมากกว่า 16.0 MPa
อัตราการไหลสูงสุด (ลิตร/นาที)		มากถึง 60	มากถึง 120
ปฏิบัติการให้ไหลลื่น (ตำแหน่งแกนม้วนสาย 0)		สัญลักษณ์ Q6%ของพื้นที่หน้าตัดระบุ
		สัญลักษณ์ W, 3% ของพื้นที่หน้าตัดระบุ
ของไหล		น้ำมันแร่หรือฟอสเฟตเอสเตอร์
ช่วงอุณหภูมิของเหลวความดัน (℃)		-20~+80
ช่วงความหนืด (mm2/s)		2.8~500
น้ำหนัก (กก.)	กระบอกสูบปฏิบัติการ 1 อัน	ประมาณ 2	ประมาณ 3.5
	2 กระบอกสูบปฏิบัติการ	ประมาณ 2.2	ประมาณ 4.5
ความดันพล็อต (MPa)	นาที	0.6 ถึง 1> แรงดันถัง	0.5
	สูงสุด	20	6

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วควบคุมทิศทาง WH

คุณสมบัติ:

▶ สปูลวาล์วควบคุมทิศทางโดยตรง

▶ วาล์วสองตำแหน่งพร้อมขีดจำกัดระยะชักเป็นอุปกรณ์เสริม

▶ การติดตั้งแผ่นย่อย

▶ รูปแบบการติดตั้งกับ Din 24 340 form A, ISO 4401 และ CETOP - RP 121H

แอปพลิเคชัน:

วาล์ว WH เป็นวาล์วสปูลกำหนดทิศทางที่ทำงานด้วยระบบไฮดรอลิก ใช้สำหรับควบคุมการหยุด การเริ่มต้น และทิศทางการไหล

ฟังก์ชั่น, ส่วนของวาล์วควบคุมทิศทาง WH

วาล์วปรับทิศทางส่วนใหญ่ประกอบด้วยตัวเรือน (1) องค์ประกอบการทำงานหนึ่งหรือสองชิ้น (2) (กระบอกสูบที่ทำงานด้วยระบบไฮดรอลิกและนิวแมติก) แกนหมุนควบคุม (3) รวมถึงสปริงส่งคืนหนึ่งหรือสองตัว (4)

ที่เหลือ สปูลควบคุม (3) จะถูกเก็บไว้ที่กึ่งกลางหรือตำแหน่งเริ่มต้นโดยสปริงส่งคืน (3) (ยกเว้นอิมพัลส์วาล์ว)

แกนหมุนควบคุม (3) ถูกผลักเข้าไปในตำแหน่งสวิตช์ที่ต้องการโดยองค์ประกอบการทำงาน

มีตัวย้อน พิมพ์ ..OF/

วาล์วทิศทางที่ทำงานด้วยระบบไฮดรอลิกหรือนิวแมติกส์มีให้เลือกใช้เป็นวาล์ว 2 ตำแหน่งพร้อมตัวหน่วง (5) เมื่อใช้องค์ประกอบการทำงานที่มีตัวหน่วง ตำแหน่งสวิตช์ทุกตำแหน่งอาจถูกล็อค

แบบไม่มีสปริงกลับ แบบไม่มีตัวย้อน พิมพ์..O/

เมื่อใช้องค์ประกอบการทำงานที่ไม่มีสปริงกลับและไม่มีตัวหน่วง จะไม่มีการกำหนดตำแหน่งสวิตช์ขณะพัก

แผนภาพโครงสร้าง
