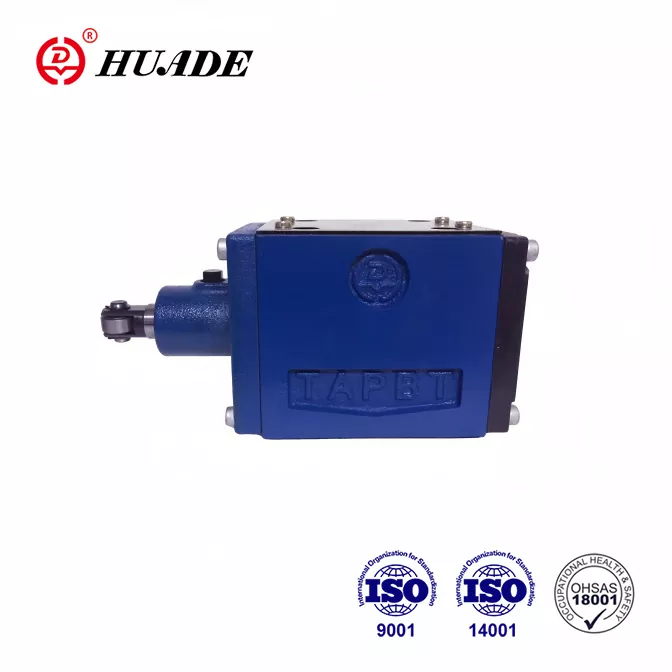

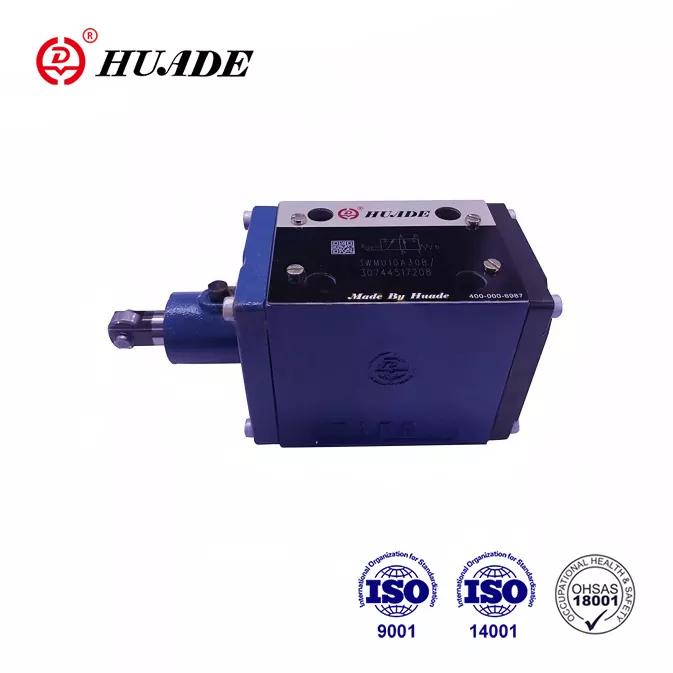

วาล์วควบคุมทิศทาง WMU

•คุณสมบัติของผลิตภัณฑ์: วาล์วสปูลที่ดำเนินการโดยตรง, การทำงานของลูกกลิ้งที่ปรับได้, การออกแบบที่เข้ากันได้กับ Rexroth
•ข้อมูลจำเพาะ: ขนาด 6/10, แรงดันสูงสุด 31.5mpa, ไหลได้สูงถึง 60/120 L/นาที
•การใช้งาน: อุตสาหกรรมทหาร, ระบบไฮดรอลิกอุตสาหกรรม, เครื่องจักรกลหนัก

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

ความร่วมมือกับ Rexroth เป็นครั้งที่สองจากปี 1979 Huade ได้รวมเทคโนโลยีล้ำสมัยจาก Rexroth Huade® WMU Valve สามารถแทนที่รุ่นเดียวกันกับที่นำเสนอโดย Rexroth ได้อย่างสมบูรณ์ มีการแข่งขันด้วยคุณภาพดีและราคาที่ต่ำกว่า วาล์วทิศทางทั้งหมดมีการรับประกันหนึ่งปีและในช่วงระยะเวลาการรับประกันคุณสามารถเพลิดเพลินกับบริการบำรุงรักษาฟรี Huade ดำเนินงานอุปกรณ์การผลิตมากกว่า 750 ชิ้นที่นำเข้าจากสหรัฐอเมริกาญี่ปุ่นเยอรมนีและสวิตเซอร์แลนด์ มันทำให้เกิดความเครียดอย่างมากต่อคุณภาพ โรงงานผ่าน ISO9001, ISO14001 และ OH SAS18001 วาล์วไฮดรอลิกHuade®ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมการทหารและสาขาอื่น ๆ เนื่องจากประสิทธิภาพที่เหนือกว่า

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมทิศทาง WMU

ขนาด		6		10
สูงสุด แรงกดดันในการทำงาน	พอร์ต A. B. P (㎫)	ถึง 31.5
	พอร์ต T (㎫)	ถึง 6		ถึง 16
ในสัญลักษณ์ A และ B ต้องใช้พอร์ต T เป็นการเชื่อมต่อท่อระบายน้ำ หากความดันในการทำงานอยู่เหนือแรงดันที่อนุญาตที่พอร์ต T
การไหลสูงสุด (l/min)		มากถึง 60		สูงถึง 120
การไหลข้ามส่วน (ตำแหน่งควบคุม 0		สำหรับสัญลักษณ์ Q, 6% ของส่วนข้ามเล็กน้อย
		สำหรับสัญลักษณ์ W, 3% ของส่วนข้ามเล็กน้อย
ของเหลวแรงดัน		น้ำมันแร่ (สำหรับซีล NBR) หรือ ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิความดันของเหลว (（℃）		-30 ～+80
ช่วงความหนืด (mm2/s)		2.8 ถึง 500
น้ำหนัก (กิโลกรัม)		ประมาณ 1.4 100 ถึง 121		ประมาณ. 3.3
กำลังปฏิบัติการที่ลูกกลิ้งคันโยก		ที่ศูนย์ความดันถัง	100 ถึง 121	วาล์วสองตำแหน่ง	70 ถึง 140
(n)		ที่กดดัน	184 ถึง 205	วาล์วสามตำแหน่ง	70 ถึง 175

คุณสมบัติผลิตภัณฑ์ของวาล์วควบคุมทิศทาง WMU

คุณสมบัติ:

▶วาล์วสปูลทิศทางที่ดำเนินการโดยตรงพร้อมการทำงานของลูกกลิ้งที่ปรับได้

▶การประกอบคันโยกลูกกลิ้งอาจก้าวใน 90 °

▶กองกำลังรัศมีดูดซับได้อย่างน่าเชื่อถือ (สูงสุด 30 °)

▶ฟังก์ชั่นสปูลมาตรฐาน 19 ชนิด

ฟังก์ชั่นส่วนและสัญลักษณ์ของวาล์วควบคุมทิศทาง WMR

วาล์วทิศทาง WMU เป็นวาล์วทิศทางที่ดำเนินการลูกกลิ้ง โดยทั่วไปแล้วพวกเขาประกอบด้วยที่อยู่อาศัย (1) คันโยกลูกกลิ้ง (2) สปูลควบคุม (3) และสปริงกลับ (4)

จำเป็นต้องมีปลั๊กอินคันเร่งหากการไหลมากกว่าค่าที่อนุญาตอาจเกิดขึ้นในขณะที่สปูลวาล์วมาจากตำแหน่งหนึ่งไปยังอีกตำแหน่งหนึ่ง ปลั๊กอินปากติดตั้งอยู่ในพอร์ต P ของวาล์วทิศทาง

เนื่องจากข้อ จำกัด ของสภาพการทำงานอัตราการไหลของวาล์วอาจเกินอัตราการไหลที่ระบุไว้ในเส้นโค้งลักษณะระหว่างกระบวนการสลับ ในกรณีนี้จำเป็นต้องมีคันเร่ง มันถูกติดตั้งในพอร์ต P หรือวงจรน้ำมันของวาล์ว
