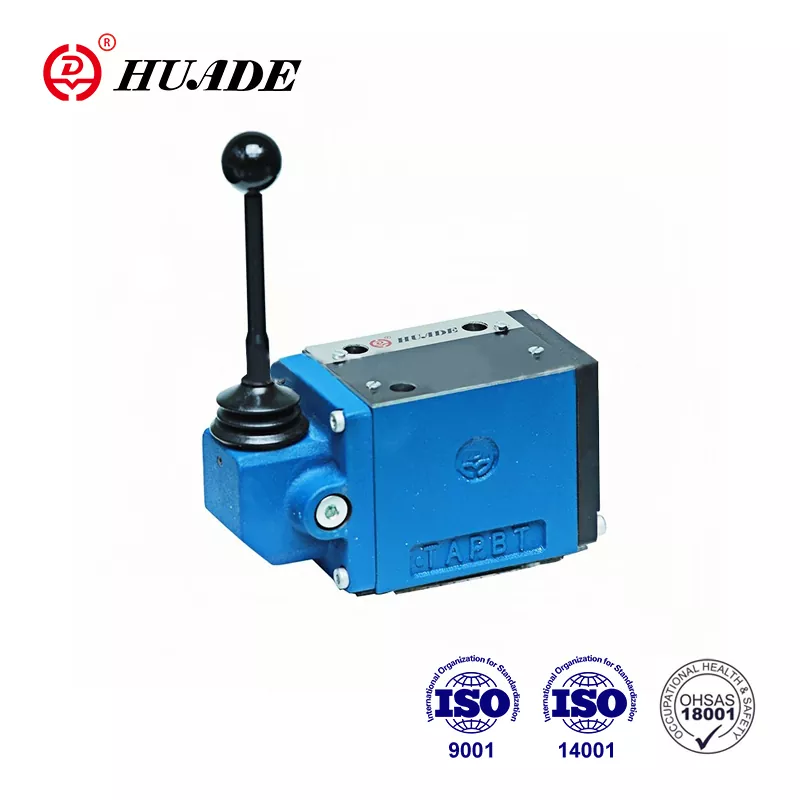

วาล์วควบคุมทิศทาง WMM 10

•คุณสมบัติของผลิตภัณฑ์: คันโยกมือทำงาน, การส่งคืนสปริง/detent เป็นตัวเลือก, การออกแบบที่เข้ากันได้กับ rexroth พร้อมความน่าเชื่อถือที่เหนือกว่า
•ข้อมูลจำเพาะ: ขนาด 10, แรงดันสูงสุด 31.5mpa (A, B, P พอร์ต P), การไหลสูงสุด 120L/นาที, การติดตั้งแบบแผ่นย่อย
•การใช้งาน: เครื่องจักรก่อสร้าง, อุปกรณ์เคมี, เครื่องจักรอุตสาหกรรมเบา, ตู้รถไฟ

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

Huade เป็นองค์กรที่เป็นที่รู้จักของรัฐจีนที่เชี่ยวชาญด้านเทคโนโลยีการควบคุมไฮดรอลิก วาล์วHuade® WMM 10 สามารถแทนที่ซีรีส์เดียวกันที่เสนอโดย Rexroth ได้อย่างสมบูรณ์เนื่องจากประสบการณ์ความร่วมมือระยะยาวสองครั้งกับ Rexroth มันมีการแข่งขันด้วยคุณภาพที่ดีและราคาที่ต่ำกว่าวาล์วทิศทางนี้ได้รับบริการบำรุงรักษาฟรีภายในระยะเวลาการรับประกันหนึ่งปี โรงงานผ่าน ISO9001, ISO14001 และ OH SAS18001 วาล์วไฮดรอลิกของ Huade นั้นใช้กันอย่างแพร่หลายในอุตสาหกรรมการทหารและสาขาอื่น ๆ เนื่องจากประสิทธิภาพที่เหนือกว่า

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมทิศทาง WMM 10

ข้อมูลทางเทคนิค (สำหรับแอปพลิเคชันนอกพารามิเตอร์เหล่านี้โปรดปรึกษาเรา!)
ขนาด		10
สูงสุด แรงกดดันในการทำงาน	พอร์ต A. B. P (㎫)	ถึง 31.5
	พอร์ต T (㎫)	ถึง 15
การไหลสูงสุด (l/min)		ถึง 120
การไหลข้ามส่วน (ตำแหน่งควบคุม 0)		สำหรับสัญลักษณ์ Q, 6% ของส่วนข้ามเล็กน้อย
		สำหรับสัญลักษณ์ W, 3% ของส่วนข้ามเล็กน้อย
ของเหลวแรงดัน		น้ำมันแร่ (สำหรับซีล NBR) หรือ ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิความดันของเหลว (（℃）		-30 ～+80
ช่วงความหนืด (mm2/s)		2.8 ถึง 500
น้ำหนัก (กิโลกรัม)		ประมาณ. 3.3
กำลังควบคุมบนด้ามจับ (n)		ด้วย Detent ประมาณ 16 ~ 23
		โดยไม่มีการควบคุมประมาณ 20 ~ 27

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วควบคุมทิศทาง WMM 10

คุณสมบัติ:

▶วาล์วสปูลทิศทางที่ทำงานโดยตรงพร้อมคันโยกมือ

▶พร้อมกับผลตอบแทนสปริงหรือ detent เป็นทางเลือก

▶สำหรับการติดตั้งแบบแผ่นย่อย

▶รูปแบบการพอร์ตไปยัง DIN 24 340 รูปแบบ A, ISO 4401 และ CETOP - RP 121H

แอปพลิเคชัน:

ประเภทวาล์วทิศทาง WMM 10 ใช้การเชื่อมต่อแผ่นซึ่งมีข้อดีของขนาดเล็กความสามารถในการไหลขนาดใหญ่และความน่าเชื่อถือที่ดีเมื่อเทียบกับวาล์วซีรีย์ในประเทศอื่น ๆ มีการใช้กันอย่างแพร่หลายในเครื่องจักรก่อสร้างเครื่องจักรเคมีเครื่องจักรอุตสาหกรรมเบาตู้รถไฟและอุตสาหกรรมอื่น ๆ

ฟังก์ชั่นส่วนและสัญลักษณ์ของวาล์วควบคุมทิศทาง WMM 10

วาล์วประเภท WMM 10 เป็นวาล์วสปูลทิศทางที่เปิดใช้งาน พวกเขาควบคุมการเริ่มต้นหยุดและทิศทางของการไหล

วาล์วทิศทางโดยทั่วไปประกอบด้วยที่อยู่อาศัย① lever lever②สระว่ายน้ำควบคุม③รวมถึงสปริงกลับหนึ่งหรือสองครั้ง ในสภาพที่ไม่ได้รับการควบคุมสปูลควบคุมจะถูกจัดขึ้นในตำแหน่งที่เป็นกลางหรือตำแหน่งเริ่มต้นโดยการส่งคืนสปริง④ สปูลควบคุมจะทำงานผ่านคันโยกมือ②สิ่งนี้จะทำหน้าที่ผ่านข้อต่อและพินลงบนสปูลควบคุม③ สปูลจึงถูกย้ายออกจากตำแหน่งที่เหลือไปยังตำแหน่งสวิตช์ที่ต้องการ หลังจากคันโยกมือ②ถูกส่งกลับไปยังตำแหน่งสวิตช์เป็นศูนย์สปูล③จะถูกส่งกลับไปยังตำแหน่งที่เป็นกลางผ่านสปริงกลับ④

พิมพ์ 4wmm ../ f .. (พร้อม detent)

วาล์วเหล่านี้เป็นวาล์วควบคุมทิศทาง 2 หรือ 3 ตำแหน่งซึ่งติดตั้งด้วยตัวควบคุมซึ่งทำงานในตำแหน่งสวิตช์ทั้งหมด

มุมมองแบบตัดประเภท WMM10 ... 30B
