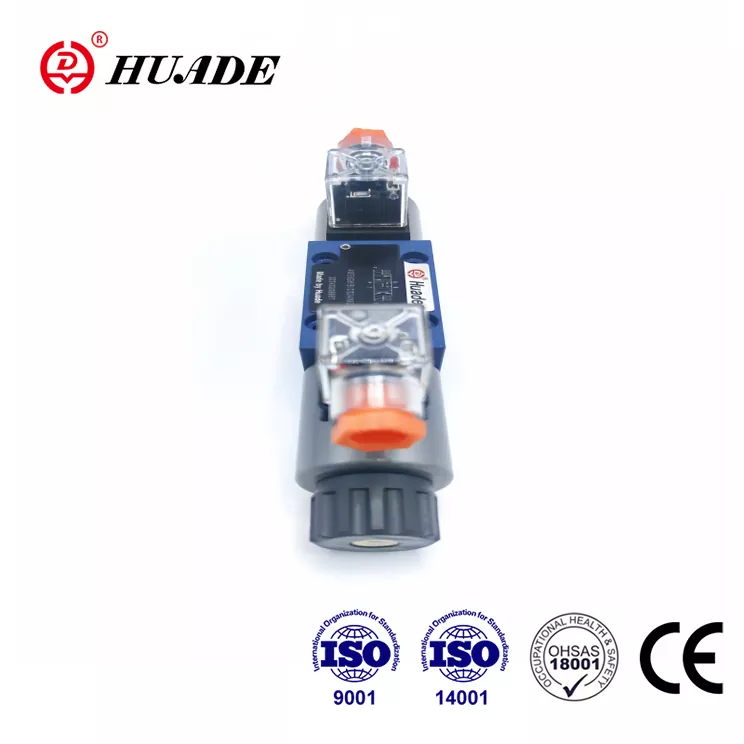

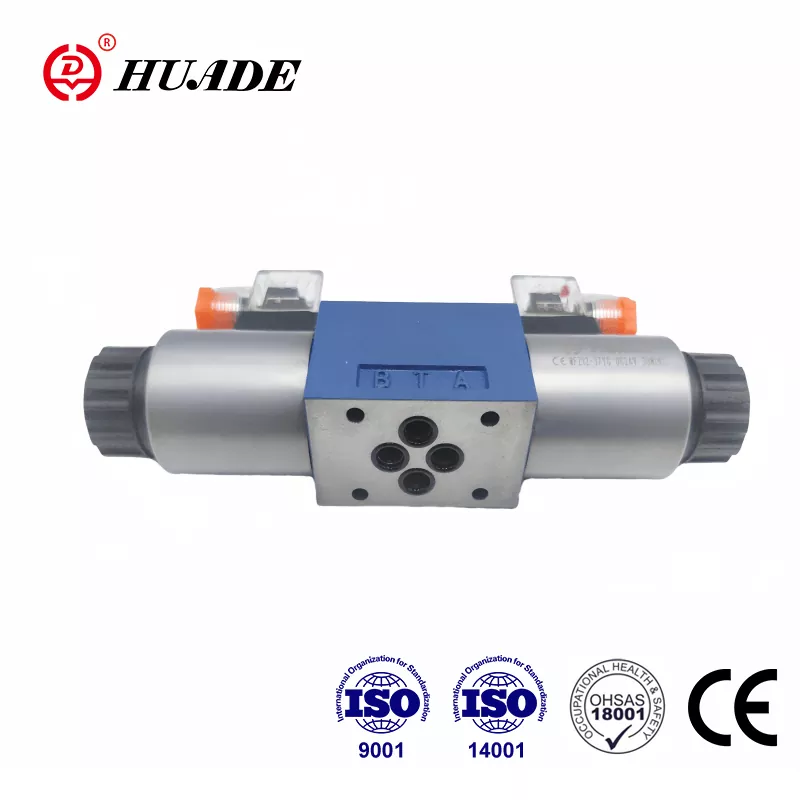

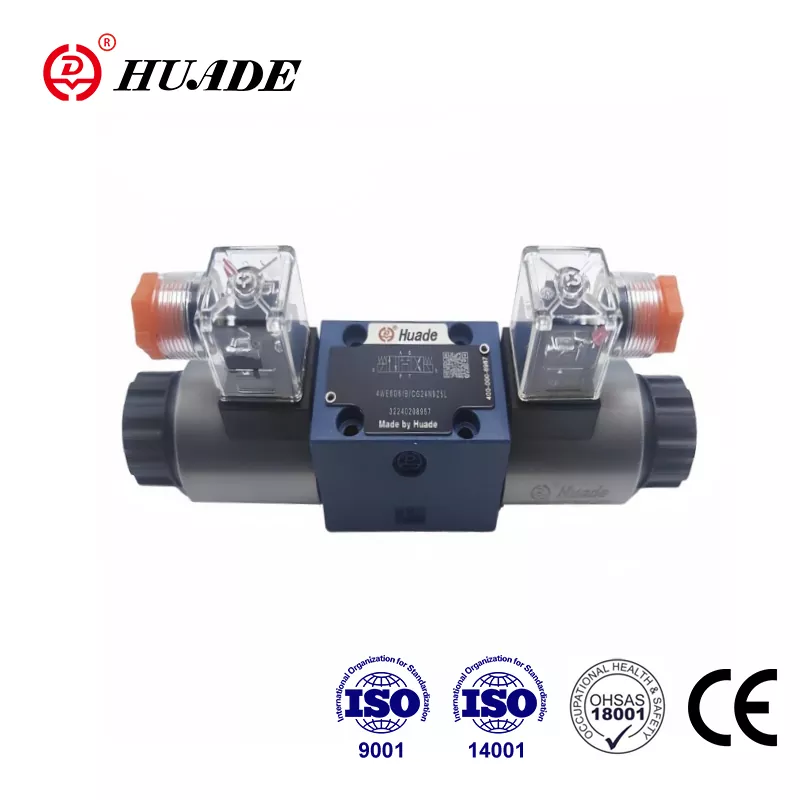

วาล์วควบคุมทิศทางเรา 5 สำหรับ rexroth

•คุณสมบัติผลิตภัณฑ์: โซลินอยด์โดยตรงทำงาน, การออกแบบที่เข้ากันได้กับ rexroth, โซลินอยด์ DC/AC แบบเปียก, CE ที่ผ่านการรับรอง
•ข้อมูลจำเพาะ: ความดันในการทำงานสูงถึง 25mpa ช่วงอุณหภูมิ -30 ~+80 ° C ตัวเลือกแรงดันไฟฟ้า AC/DC
•การใช้งาน: การควบคุมการไหลของระบบไฮดรอลิกวาล์วนำร่องสำหรับการควบคุมแรงดันการใช้งานทางทหารและอุตสาหกรรม

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

ความร่วมมือกับ Rexroth สองครั้งจากปี 1979 Huade ได้รวมเทคโนโลยีล้ำสมัยจาก Rexroth แบรนด์ Huade We 5 Directional Spool Valve เป็นทางเลือกที่เหมาะสมสำหรับรุ่นเดียวกันกับที่นำเสนอโดย Rexroth Huade ดำเนินงานอุปกรณ์การผลิตมากกว่า 750 ชิ้นที่นำเข้าจากสหรัฐอเมริกาญี่ปุ่นเยอรมนีและสวิตเซอร์แลนด์ Huade ให้ความเครียดอย่างมากกับคุณภาพเพื่อให้แน่ใจว่าวาล์วทุกทิศทางมีประสิทธิภาพที่เหนือกว่า Solenoid Directional Valve Series ผ่านการรับรอง CE R&D และระบบการจัดการการผลิตตรงกับ ISO9001, ISO14001 และ ISO45001 วาล์วไฮดรอลิกแบรนด์ Huade ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมการทหารและสาขาอื่น ๆ ในประเทศจีนเนื่องจากประสิทธิภาพที่มั่นคง

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมทิศทางเรา 5 สำหรับ rexroth

ข้อมูลไฮดรอลิก
ของเหลวไฮดรอลิก	น้ำมันแร่หรือเอสเตอร์ฟอสเฟต
ช่วงอุณหภูมิของเหลว	-30 ～+80
ช่วงความหนืด (mm2/s)	2.8 ถึง 500
ความดันปฏิบัติการสูงสุด (㎫)	พอร์ต A, B, P	พอร์ต T
	มากถึง 25	มากถึง 6
พื้นที่ไหล (ตำแหน่งสลับ 0):	ด้วยสัญลักษณ์ W	ด้วยสัญลักษณ์ Q
	ประมาณ 3%ของส่วนข้ามเล็กน้อย	ประมาณ 6% ของส่วนข้ามเล็กน้อย
น้ำหนัก (กิโลกรัม)	วาล์ว	Subplate G115/01	Subplate G96/01
	ประมาณ 1.4	ประมาณ. 0.7	ประมาณ. 0.5
ข้อมูลไฟฟ้า
แรงดันไฟฟ้า AC (V)	110， 220， ใน 50Hz
แรงดันไฟฟ้า DC (V)	12、 24、 110
ประเภทแรงดันไฟฟ้า	AC	DC
ความต้องการพลังงาน (W)	26
พลังการถือครอง (VA)	-	46
Switch-On Power (VA)	-	130
วงจรหน้าที่	ดำเนินการต่อ
เปิดเวลา (MS)	40	25
ปิดเวลาปิด (MS)	30	20
อุณหภูมิสภาพแวดล้อม （℃）	+50
อุณหภูมิขดลวด （℃）	+150
การสลับรอบความถี่ (รอบ/h)	15000	7200
ประเภทของการป้องกันถึง DIN 40 050	IP65

คุณสมบัติผลิตภัณฑ์ของวาล์วควบคุมทิศทางเรา 5 สำหรับ rexroth

คุณสมบัติ:

▶โซลินอยด์โดยตรงทำงานวาล์วสปูลทิศทาง

▶ PIN WET PIN DC หรือโซลินอยด์ AC

▶การเชื่อมต่อแผ่นย่อย

แอปพลิเคชัน:

วาล์วทิศทางของ Type WE5 เป็นวาล์วสปูลทิศทางของโซลินอยด์ พวกเขาควบคุมการเริ่มต้นหยุดและทิศทางของของเหลว วาล์วนี้ใช้กันอย่างแพร่หลายในระบบไฮดรอลิกต่างๆและวาล์วนำร่องของวาล์วความดันต่างๆ

ฟังก์ชั่นส่วนของวาล์วควบคุมทิศทางเรา 5 สำหรับ rexroth

วาล์วทิศทางเหล่านี้โดยทั่วไปประกอบด้วยที่อยู่อาศัย (1) โซลินอยด์หนึ่งหรือสองตัว (2) สปูลควบคุม (3) และสปริงกลับหนึ่งหรือสองแห่ง (4)

สปูลควบคุม (3) จัดขึ้นโดย Return Spring (4) ในศูนย์กลางหรือในตำแหน่งเริ่มต้น (ยกเว้นสปูลที่ถูกกักขัง) สปูลควบคุม (3) ดำเนินการผ่านโซลินอยด์พินเปียก (2) ในสภาพพลังงาน แรงของโซลินอยด์ (2) ทำหน้าที่ผ่านลูกสูบ (5) บนสปูลควบคุม (3) และเลื่อนเดียวกันจากตำแหน่งที่เหลือไปยังตำแหน่งสิ้นสุดที่ต้องการ ดังนั้นรูปแบบการไหลที่ต้องการจาก P ถึง A และ B ถึง T หรือ P ถึง B และ A ถึง T ถูกเลือก เมื่อโซลินอยด์ (2) ถูกยกเลิกการใช้พลังงานสปูลควบคุม (3) จะถูกส่งกลับไปยังตำแหน่งที่เป็นกลางโดยสปริงกลับ (4) มีการแทนที่ด้วยตนเองที่ครอบคลุมเพื่อให้สปูลควบคุม (3) สามารถดำเนินการได้โดยไม่ต้องใช้พลังงานโซลินอยด์

พิมพ์ 4WE5N 6.0B/O ...

รุ่นนี้เป็นวาล์วทิศทางที่มี 2 ตำแหน่งสลับและโซลินอยด์ 2 ตัวที่ไม่มีการควบคุมและสปริง ไม่มีตำแหน่งการสลับที่กำหนดไว้ในสภาพที่ไม่ได้รับพลังงาน

พิมพ์ 4WE5N 6.0B/ของ ..

รุ่นนี้เป็นวาล์วทิศทางที่มีตำแหน่งสวิตช์ 2 ตำแหน่งโซลินอยด์ 2 ตัวและ Detent ดังนั้นตำแหน่งการสลับที่เกี่ยวข้องจะได้รับการแก้ไขและการใช้พลังงานอย่างต่อเนื่องของโซลินอยด์จึงไม่จำเป็น

โครงสร้างโครงสร้างของเรา 5
