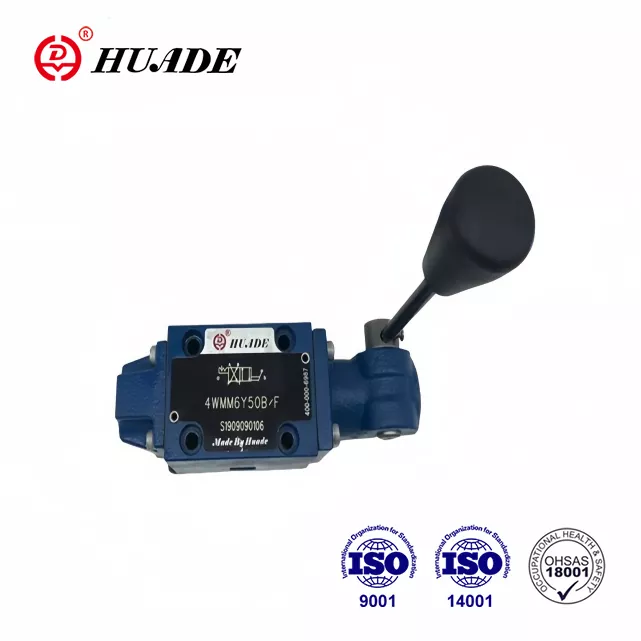

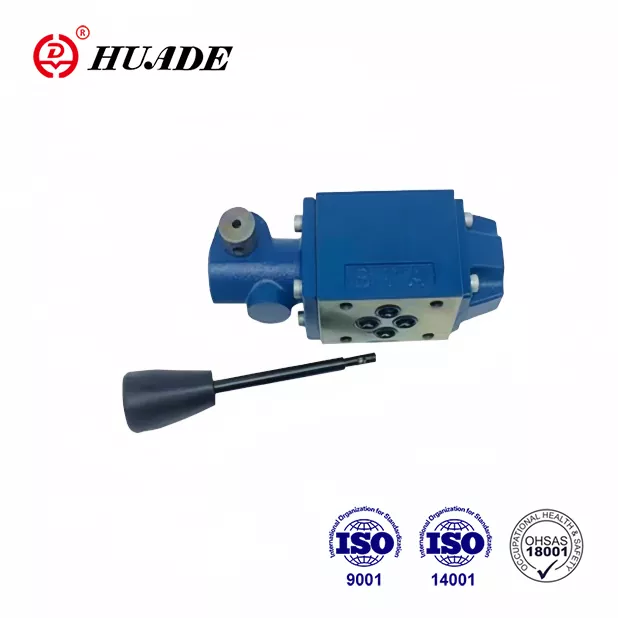

วาล์ว WMM 6 สามารถเปลี่ยนได้อย่างสมบูรณ์สามารถแทนที่ Rexroth® รุ่นเดียวกันได้เนื่องจากประสบการณ์ความร่วมมือระยะยาวสองครั้งระหว่าง Huade และ Rexroth ราคาของHuade® WMM 6 มีความสมเหตุสมผลมากกว่า สามารถแข่งขันได้ด้วยคุณภาพดีและราคาที่ต่ำกว่า Huade ดำเนินการอุปกรณ์การผลิตมากกว่า 750 ชิ้นที่นำเข้าจากสหรัฐอเมริกา ญี่ปุ่น เยอรมนี และสวิตเซอร์แลนด์ มันสร้างความเครียดอย่างมากให้กับคุณภาพด้วยระบบการทดสอบที่เข้มงวดมาก โรงงานได้ผ่านมาตรฐาน ISO9001, ISO14001 และ OH SAS18001 เป็นแบรนด์ระดับชาติที่เชื่อถือได้ในประเทศจีน วาล์วไฮดรอลิกของ Huade ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมการทหารและสาขาอื่นๆ เนื่องจากประสิทธิภาพที่เหนือกว่า
|
ข้อมูลทางเทคนิค (สำหรับการใช้งานนอกพารามิเตอร์เหล่านี้ โปรดปรึกษาเรา!) |
|||||
|
ขนาด |
6 |
10 |
16 |
25 |
|
|
สูงสุด |
พอร์ต A.B.P(㎫) |
ถึง 31.5 |
ถึง 35 |
||
|
พอร์ต T (㎫) |
ถึง 16 |
ถึง 15 |
ถึง 25 |
ถึง 25 |
|
|
การไหลสูงสุด (ลิตร/นาที) |
ถึง 60 |
ถึง 100 |
ถึง 300 |
ถึง 450 |
|
|
ส่วนตัดขวางการไหล (ตำแหน่งควบคุม 0) |
สำหรับสัญลักษณ์ Q, 6% ของหน้าตัดระบุ |
สำหรับสัญลักษณ์ Q, V, 16% ของหน้าตัดระบุ |
|||
|
ของเหลวความดัน |
น้ำมันแร่ (สำหรับซีล NBR) หรือ |
||||
|
ช่วงอุณหภูมิของเหลวความดัน (℃) |
-30~+80 |
||||
|
ช่วงความหนืด (mm2/s) |
2.8 ถึง 500 |
||||
|
น้ำหนัก (กก.) |
ประมาณ 1.4 |
ประมาณ 3.3 |
ประมาณ 8 |
ประมาณ 17 |
|
|
ควบคุมการเปิด-ปิดด้ามจับ (N) |
ไม่มีแรงดันย้อนกลับประมาณ 20 |
มีระยะหน่วงประมาณ 16~23 |
ประมาณ 75 |
ประมาณ 120 |
|
คุณสมบัติ:
▶ สปูลวาล์วควบคุมทิศทางโดยตรงพร้อมคันโยกมือ
▶ สามารถเลือกสปริงกลับหรือตัวหน่วงได้
▶ สำหรับการติดตั้งซับเพลท
▶ ขนาดเล็ก ความสามารถในการไหลขนาดใหญ่ และความน่าเชื่อถือที่ดี
▶ รูปแบบการย้ายไปยัง Din 24 340 รูปแบบ A, ISO 4401 และ CETOP - RP 121H
แอปพลิเคชัน:
วาล์วทิศทางชนิด WMM 6 สามารถใช้ร่วมกับแซนด์วิชวาล์วอื่นๆ ที่มีขนาดเท่ากันได้ มีการใช้กันอย่างแพร่หลายในเครื่องจักรก่อสร้าง เครื่องจักรเคมี เครื่องจักรอุตสาหกรรมเบา ตู้รถไฟ และอุตสาหกรรมอื่นๆ
วาล์วกำหนดทิศทาง WMM 6 เป็นวาล์วสปูลกำหนดทิศทางที่กระตุ้นด้วยคันโยก โดยควบคุมการเริ่มต้น หยุด และทิศทางของการไหล
วาล์วกำหนดทิศทางโดยพื้นฐานประกอบด้วยตัวเรือน 1 คันโยกมือ 2 พูลควบคุม 3 และสปริงกลับ 1 หรือ 2 ตัว ④ ในสภาวะที่ไม่ได้ใช้งาน แกนหมุนควบคุม 3 จะอยู่ในตำแหน่งที่เป็นกลางหรือตำแหน่งเริ่มต้นโดยสปริงส่งคืน ④ สปูลควบคุม 3 ถูกสั่งงานผ่านคันโยกมือ 2 โดยจะสั่งงานผ่านข้อต่อและหมุด ⑤ ลงบนสปูลควบคุม 3 โดยตรง แกนม้วนสายจึงถูกย้ายออกจากตำแหน่งที่เหลือไปยังตำแหน่งสวิตช์ที่ต้องการ หลังจากที่คันโยก 2 กลับสู่ตำแหน่งสวิตช์ศูนย์แล้ว แกนม้วนสาย 3 จะถูกส่งกลับไปยังตำแหน่งที่เป็นกลางผ่านทางสปริงกลับ ④
แบบ 4WMM../F.. (มีตัวย้อน)
วาล์วเหล่านี้เป็นวาล์วควบคุมทิศทาง 2 หรือ 3 ตำแหน่งซึ่งติดตั้งตัวหน่วงซึ่งทำงานในตำแหน่งสวิตช์ทั้งหมด
มุมมองตัดของประเภท WMM 6
ตลับเค้น
